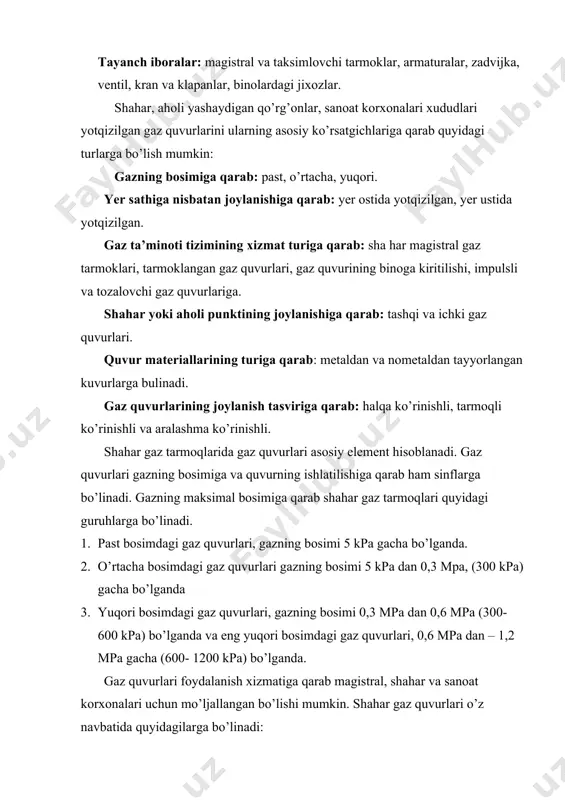

1404535696_53991.doc magistral va taksimlovchi gaz tarmoqlari reja: 1. magistral va taksimlovchi gaz tarmoqlari. 2. tarmoqlarda ishlatiladigan armatura va jixozlar. 3. binolarda gaz tarmoklaring joylashishi. tayanch iboralar: magistral va taksimlovchi tarmoklar, armaturalar, zadvijka, ventil, kran va klapanlar, binolardagi jixozlar. shahar, aholi yashaydigan qo’rg’onlar, sanoat korxonalari xududlari yotqizilgan gaz quvurlarini ularning asosiy ko’rsatgichlariga qarab quyidagi turlarga bo’lish mumkin: gazning bosimiga qarab: past, o’rtacha, yuqori. yer sathiga nisbatan joylanishiga qarab: yer ostida yotqizilgan, yer ustida yotqizilgan. gaz ta’minoti tizimining xizmat turiga qarab: sha har magistral gaz tarmoklari, tarmoklangan gaz quvurlari, gaz quvurining binoga kiritilishi, impulsli va tozalovchi gaz quvurlariga. shahar yoki aholi punktining joylanishiga qarab: tashqi va ichki gaz quvurlari. quvur materiallarining turiga qarab: metaldan va nometaldan tayyorlangan kuvurlarga bulinadi. gaz quvurlarining joylanish tasviriga qarab: halqa ko’rinishli, tarmoqli ko’rinishli va aralashma ko’rinishli. shahar gaz tarmoqlarida gaz quvurlari asosiy element hisoblanadi. gaz quvurlari gazning bosimiga va quvurning ishlatilishiga qarab ham sinflarga bo’linadi. gazning maksimal …

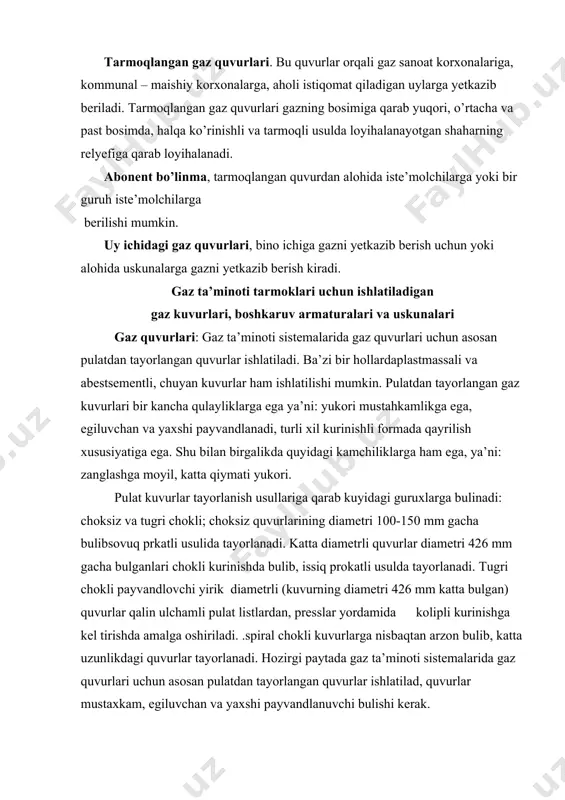

iqomat qiladigan uylarga yetkazib beriladi. tarmoqlangan gaz quvurlari gazning bosimiga qarab yuqori, o’rtacha va past bosimda, halqa ko’rinishli va tarmoqli usulda loyihalanayotgan shaharning relyefiga qarab loyihalanadi. abonent bo’linma, tarmoqlangan quvurdan alohida iste’molchilarga yoki bir guruh iste’molchilarga berilishi mumkin. uy ichidagi gaz quvurlari, bino ichiga gazni yetkazib berish uchun yoki alohida uskunalarga gazni yetkazib berish kiradi. gaz ta’minoti tarmoklari uchun ishlatiladigan gaz kuvurlari, boshkaruv armaturalari va uskunalari gaz quvurlari: gaz ta’minoti sistemalarida gaz quvurlari uchun asosan pulatdan tayorlangan quvurlar ishlatiladi. ba’zi bir hollardaplastmassali va abestsementli, chuyan kuvurlar ham ishlatilishi mumkin. pulatdan tayorlangan gaz kuvurlari bir kancha qulayliklarga ega ya’ni: yukori mustahkamlikga ega, egiluvchan va yaxshi payvandlanadi, turli xil kurinishli formada qayrilish xususiyatiga ega. shu bilan birgalikda quyidagi kamchiliklarga ham ega, ya’ni: zanglashga moyil, katta qiymati yukori. pulat kuvurlar tayorlanish usullariga qarab kuyidagi guruxlarga bulinadi: choksiz va tugri chokli; choksiz quvurlarining diametri 100-150 mm gacha bulibsovuq prkatli usulida tayorlanadi. katta diametrli quvurlar …

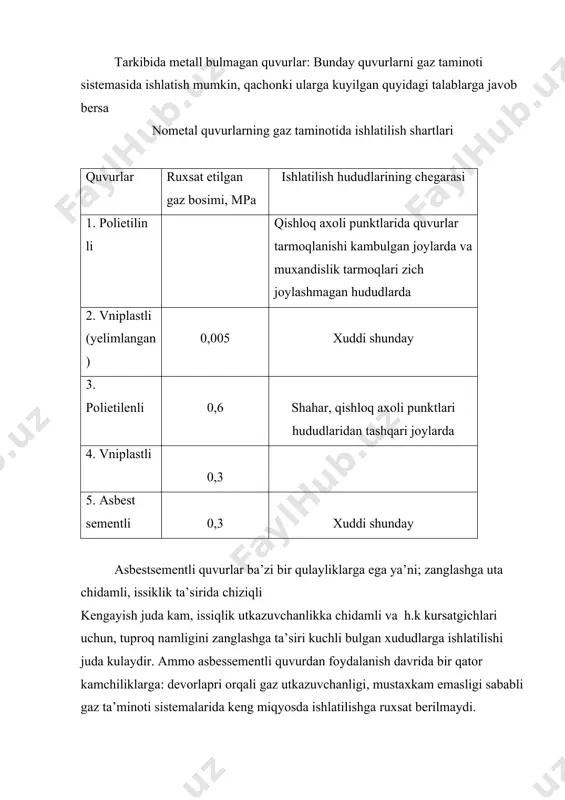

ng gaz taminotida ishlatilish shartlari quvurlar ruxsat etilgan gaz bosimi, mpa ishlatilish hududlarining chegarasi 1. polietilin li qishloq axoli punktlarida quvurlar tarmoqlanishi kambulgan joylarda va muxandislik tarmoqlari zich joylashmagan hududlarda 2. vniplastli (yelimlangan) 0,005 xuddi shunday 3. polietilenli 0,6 shahar, qishloq axoli punktlari hududlaridan tashqari joylarda 4. vniplastli 0,3 5. asbest sementli 0,3 xuddi shunday asbestsementli quvurlar ba’zi bir qulayliklarga ega ya’ni; zanglashga uta chidamli, issiklik ta’sirida chiziqli kengayish juda kam, issiqlik utkazuvchanlikka chidamli va h.k kursatgichlari uchun, tuproq namligini zanglashga ta’siri kuchli bulgan xududlarga ishlatilishi juda kulaydir. ammo asbessementli quvurdan foydalanish davrida bir qator kamchiliklarga: devorlapri orqali gaz utkazuvchanligi, mustaxkam emasligi sababli gaz ta’minoti sistemalarida keng miqyosda ishlatilishga ruxsat berilmaydi. nometalquvurlardan gaz ta’minolti polietilenli va vnipplastli quvurlardan foydalaniladi. polietilen – polimerlashgan etilenning yukori molekulyar maxsulidir. polietilen quvurlar maxsus presslarda uzluksiz bosim ostida siqiluvchi natijasida olinadi. ishlab chiqarilgan bunday quvurlar 0,25, 0,6 va 1mpa bosimgacha muljallangan bulib, ularning shartli diametrlari …

oshishi bilan mustaxkamligini kamayib borishi. shuning uchun ham polietilenli quvurlarni yer ustidan utuvchi gaz quvurlarida ishlatish mumkin emasdir. yer ostidan utkazilgan politelinli va vniplastli quvurlarningdiametri 50 mm kam bulmasdigi kerakdir. quvurlarni boglanishi. metaldan yasalgan quvurlarning bog’lanishning asosiy usullari bu payvandli va rezbali boglanishdir. payvandli boglanish orqali gaz quvurlarining mustaxkam, ishonchli va foydalanishda xavsizligi ta’minlanadi. gaz quvurlarining yotqizilishi, ularning bog’lanishi, boshqaruv uskunalari, armaturalarning urnatilish va boshqa materiallar qm va q( qurilish meyorlari va qoidalari) talablariga mos kelishi shart. gaz quvurlarining bog’lanishida rezba orqali boqlanish ham keng miqyosda inlatiladi. rezba(burama) orqali bog’lanishlar gaz kranlarni va mufta, kondensat yig’uvchilarpni urnatishda, ustidan utkazilgan pas t bosimdagi gaz quvurlarini bog’lanishda ruxsat etiladi. rezba orqali bog’lanishlar bino ichki gaz tarmoqlarida keng miqyosda ishlatiladi.mufta orqali bog’lanishlar oqim kesimining diametri 50 mm gacha bulgan armaturalar uchun ishlatiladi. berk armaturalar: gaz ta’minoti tarmoqlarida gaz oqimini berkitish va boshqarish uchun berk armaturalardan. foydalaniladi. berk armaturalarga kranlar, zadvijkalar, ventillar kiradi. kranlar …

az ta’minoti sistemasida impulsli gaz quvurlarida va suyultirilgan uglevodli gazlardan foydalayenishda ishlatiladi. ventillar kattai gidravlik qarshilikka ega, shuning uchun ham past bomsimli gaz quvurlarida urnatilmaydi. zadvijkalar – yer osti gaz quvurlarida eng kup ishlatiladigan berk armaturalaridir. zadvijkalar gaz oqimmini boshqarishda asta- sekinlikbilan tovlanish xususiyatiga egadir, 50 mm va undan ortiq qamma bosimdagi gaz quvurlariga urnatiladi. zadvijkalar qozon qurilmalari va pechlardagi gaz gorelkalariga gaz yetkazib berishda ishlatiladi. quvurda gazning bosimi 0,6mp gacha. bulganda chuyandan tayorlangan zadvijkalar, sundan yuqori bosimda esa pulatdapn yasalgan zadvijkalardanfoydalaniladi. kondensat yiguvchilar. gazning bosimiga karab past bosimli (0,005mpa), urtacha va yukori bosimli kondensat yiguvchilardan, ikkinchi ustun kuvuri mavjudligi bilan ajralib turadi. kondensat yiguvchilar pavandlangan konstruksiyali kurinishda bulib, zavodlar texnik shart- sharoitlar talabiga asoslanadi. kondensat ytguvchilar mustaxkamligi sinovidan suv yordamida 0,45mpa bosimida rsh (0,3 mpa da va 0,75mpa bosimda, rsh (0,6 mpazichligi sinovida xavo yordamida mos ravishda 0,3 va 0,6 mpa bosimda sinovdan utadi. kondensat yiguvchilar gaz kuvurining pastgi …
