termik ishlash texnologiyasi

DOC 752,0 KB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

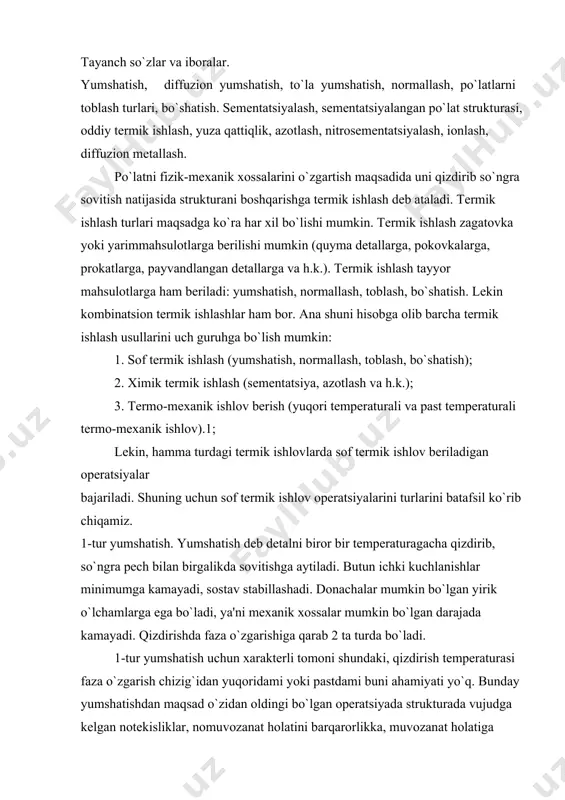

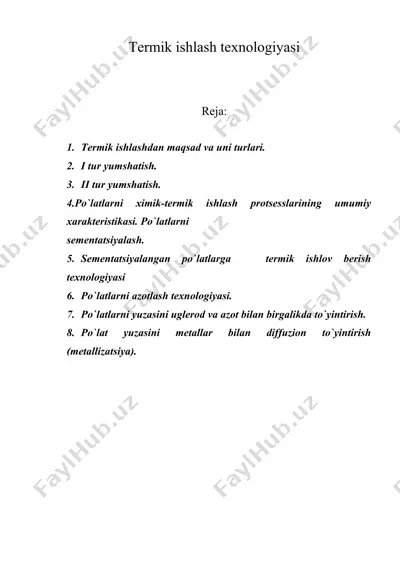

1404541741_54021.doc termik ishlash texnologiyasi reja: 1. termik ishlashdan maqsad va uni turlari. 2. i tur yumshatish. 3. ii tur yumshatish. 4.po`latlarni ximik-termik ishlash protsesslarining umumiy xarakteristikasi. po`latlarni sementatsiyalash. 5. sementatsiyalangan po`latlarga termik ishlov berish texnologiyasi 6. po`latlarni azotlash texnologiyasi. 7. po`latlarni yuzasini uglerod va azot bilan birgalikda to`yintirish. 8. po`lat yuzasini metallar bilan diffuzion to`yintirish (metallizatsiya). tayanch so`zlar va iboralar. yumshatish, diffuzion yumshatish, to`la yumshatish, normallash, po`latlarni toblash turlari, bo`shatish. sementatsiyalash, sementatsiyalangan po`lat strukturasi, oddiy termik ishlash, yuza qattiqlik, azotlash, nitrosementatsiyalash, ionlash, diffuzion metallash. po`latni fizik-mexanik xossalarini o`zgartish maqsadida uni qizdirib so`ngra sovitish natijasida strukturani boshqarishga termik ishlash deb ataladi. termik ishlash turlari maqsadga ko`ra har xil bo`lishi mumkin. termik ishlash zagatovka yoki yarimmahsulotlarga berilishi mumkin (quyma detallarga, pokovkalarga, prokatlarga, payvandlangan detallarga va h.k.). termik ishlash tayyor mahsulotlarga ham beriladi: yumshatish, normallash, toblash, bo`shatish. lekin kombinatsion termik ishlashlar ham bor. ana shuni hisobga olib barcha termik ishlash usullarini uch guruhga …

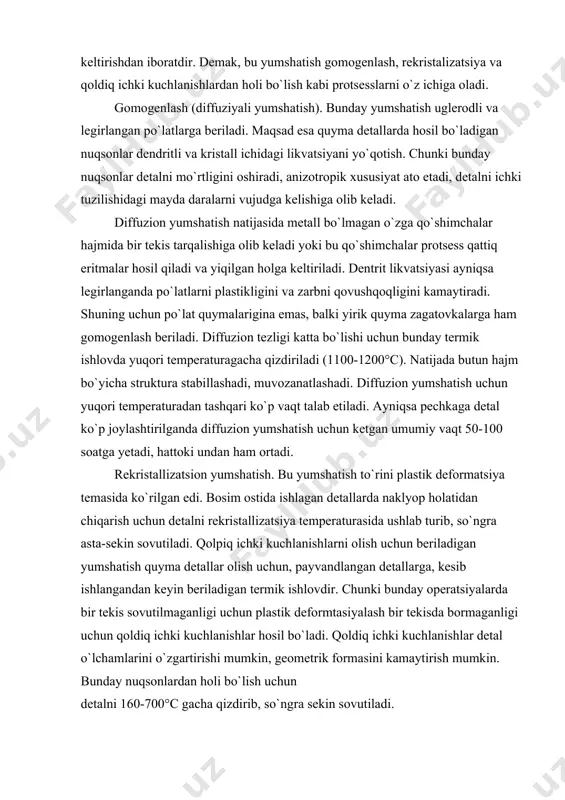

kin bo`lgan yirik o`lchamlarga ega bo`ladi, ya'ni mexanik xossalar mumkin bo`lgan darajada kamayadi. qizdirishda faza o`zgarishiga qarab 2 ta turda bo`ladi. 1-tur yumshatish uchun xarakterli tomoni shundaki, qizdirish temperaturasi faza o`zgarish chizig`idan yuqoridami yoki pastdami buni ahamiyati yo`q. bunday yumshatishdan maqsad o`zidan oldingi bo`lgan operatsiyada strukturada vujudga kelgan notekisliklar, nomuvozanat holatini barqarorlikka, muvozanat holatiga keltirishdan iboratdir. demak, bu yumshatish gomogenlash, rekristalizatsiya va qoldiq ichki kuchlanishlardan holi bo`lish kabi protsesslarni o`z ichiga oladi. gomogenlash (diffuziyali yumshatish). bunday yumshatish uglerodli va legirlangan po`latlarga beriladi. maqsad esa quyma detallarda hosil bo`ladigan nuqsonlar dendritli va kristall ichidagi likvatsiyani yo`qotish. chunki bunday nuqsonlar detalni mo`rtligini oshiradi, anizotropik xususiyat ato etadi, detalni ichki tuzilishidagi mayda daralarni vujudga kelishiga olib keladi. diffuzion yumshatish natijasida metall bo`lmagan o`zga qo`shimchalar hajmida bir tekis tarqalishiga olib keladi yoki bu qo`shimchalar protsess qattiq eritmalar hosil qiladi va yiqilgan holga keltiriladi. dentrit likvatsiyasi ayniqsa legirlanganda po`latlarni plastikligini va zarbni qovushqoqligini kamaytiradi. shuning …

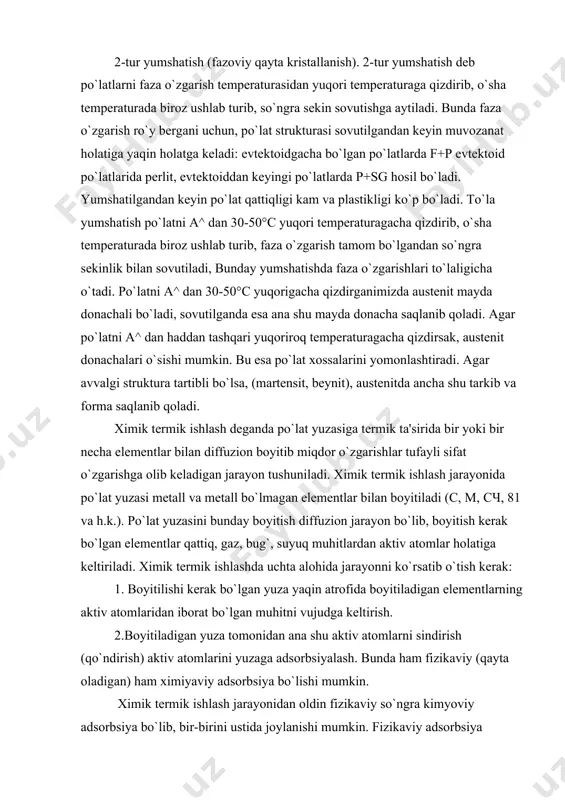

tallizatsiya temperaturasida ushlab turib, so`ngra asta-sekin sovutiladi. qolpiq ichki kuchlanishlarni olish uchun beriladigan yumshatish quyma detallar olish uchun, payvandlangan detallarga, kesib ishlangandan keyin beriladigan termik ishlovdir. chunki bunday operatsiyalarda bir tekis sovutilmaganligi uchun plastik deformtasiyalash bir tekisda bormaganligi uchun qoldiq ichki kuchlanishlar hosil bo`ladi. qoldiq ichki kuchlanishlar detal o`lchamlarini o`zgartirishi mumkin, geometrik formasini kamaytirish mumkin. bunday nuqsonlardan holi bo`lish uchun detalni 160-700°c gacha qizdirib, so`ngra sekin sovutiladi. 2-tur yumshatish (fazoviy qayta kristallanish). 2-tur yumshatish deb po`latlarni faza o`zgarish temperaturasidan yuqori temperaturaga qizdirib, o`sha temperaturada biroz ushlab turib, so`ngra sekin sovutishga aytiladi. bunda faza o`zgarish ro`y bergani uchun, po`lat strukturasi sovutilgandan keyin muvozanat holatiga yaqin holatga keladi: evtektoidgacha bo`lgan po`latlarda f+p evtektoid po`latlarida perlit, evtektoiddan keyingi po`latlarda p+sg hosil bo`ladi. yumshatilgandan keyin po`lat qattiqligi kam va plastikligi ko`p bo`ladi. to`la yumshatish po`latni a^ dan 30-50°c yuqori temperaturagacha qizdirib, o`sha temperaturada biroz ushlab turib, faza o`zgarish tamom bo`lgandan so`ngra sekinlik bilan sovutiladi, …

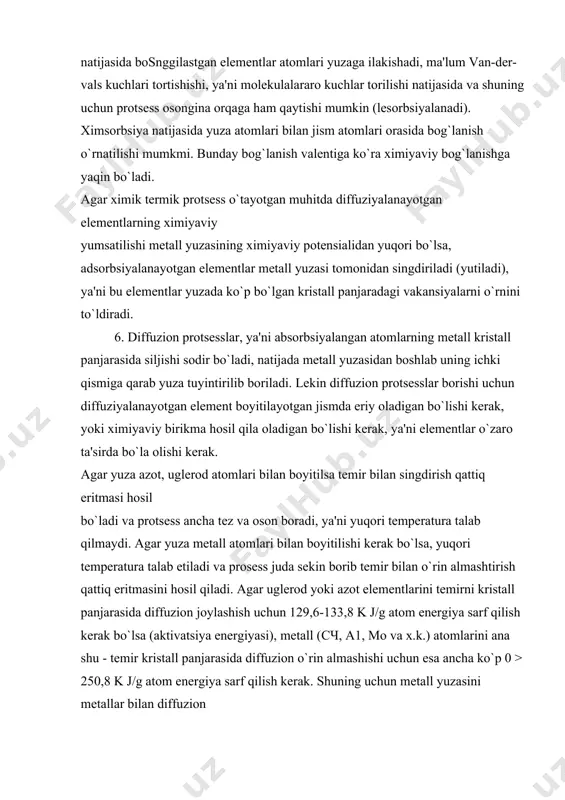

di. ximik termik ishlash jarayonida po`lat yuzasi metall va metall bo`lmagan elementlar bilan boyitiladi (c, m, сч, 81 va h.k.). po`lat yuzasini bunday boyitish diffuzion jarayon bo`lib, boyitish kerak bo`lgan elementlar qattiq, gaz, bug`, suyuq muhitlardan aktiv atomlar holatiga keltiriladi. ximik termik ishlashda uchta alohida jarayonni ko`rsatib o`tish kerak: 1. boyitilishi kerak bo`lgan yuza yaqin atrofida boyitiladigan elementlarning aktiv atomlaridan iborat bo`lgan muhitni vujudga keltirish. 2.boyitiladigan yuza tomonidan ana shu aktiv atomlarni sindirish (qo`ndirish) aktiv atomlarini yuzaga adsorbsiyalash. bunda ham fizikaviy (qayta oladigan) ham ximiyaviy adsorbsiya bo`lishi mumkin. ximik termik ishlash jarayonidan oldin fizikaviy so`ngra kimyoviy adsorbsiya bo`lib, bir-birini ustida joylanishi mumkin. fizikaviy adsorbsiya natijasida bosnggilastgan elementlar atomlari yuzaga ilakishadi, ma'lum van-der-vals kuchlari tortishishi, ya'ni molekulalararo kuchlar torilishi natijasida va shuning uchun protsess osongina orqaga ham qaytishi mumkin (lesorbsiyalanadi). ximsorbsiya natijasida yuza atomlari bilan jism atomlari orasida bog`lanish o`rnatilishi mumkmi. bunday bog`lanish valentiga ko`ra ximiyaviy bog`lanishga yaqin bo`ladi. agar ximik …

rda bo`la olishi kerak. agar yuza azot, uglerod atomlari bilan boyitilsa temir bilan singdirish qattiq eritmasi hosil bo`ladi va protsess ancha tez va oson boradi, ya'ni yuqori temperatura talab qilmaydi. agar yuza metall atomlari bilan boyitilishi kerak bo`lsa, yuqori temperatura talab etiladi va prosess juda sekin borib temir bilan o`rin almashtirish qattiq eritmasini hosil qiladi. agar uglerod yoki azot elementlarini temirni kristall panjarasida diffuzion joylashish uchun 129,6-133,8 k j/g atom energiya sarf qilish kerak bo`lsa (aktivatsiya energiyasi), metall (сч, a1, mo va x.k.) atomlarini ana shu - temir kristall panjarasida diffuzion o`rin almashishi uchun esa ancha ko`p 0 > 250,8 k j/g atom energiya sarf qilish kerak. shuning uchun metall yuzasini metallar bilan diffuzion boyitish uchun ancha katta temperatura va ko`p vaqt talab etiladi. metall yuzasidan diffuzion jarayonini taraqqiysi natijasida yuzada asosiy metall tarkibidan farq qiladigan har xil qatlamlar qosil bo`lishi mumkin, erish darajasi har xil bo`lgan qattiq eritma qatlam …

Ko'proq o'qimoqchimisiz?

Faylni Telegram orqali bepul yuklab oling.

To'liq faylni yuklab olish

"termik ishlash texnologiyasi" haqida

1404541741_54021.doc termik ishlash texnologiyasi reja: 1. termik ishlashdan maqsad va uni turlari. 2. i tur yumshatish. 3. ii tur yumshatish. 4.po`latlarni ximik-termik ishlash protsesslarining umumiy xarakteristikasi. po`latlarni sementatsiyalash. 5. sementatsiyalangan po`latlarga termik ishlov berish texnologiyasi 6. po`latlarni azotlash texnologiyasi. 7. po`latlarni yuzasini uglerod va azot bilan birgalikda to`yintirish. 8. po`lat yuzasini metallar bilan diffuzion to`yintirish (metallizatsiya). tayanch so`zlar va iboralar. yumshatish, diffuzion yumshatish, to`la yumshatish, normallash, po`latlarni toblash turlari, bo`shatish. sementatsiyalash, sementatsiyalangan po`lat strukturasi, oddiy termik ishlash, yuza qattiqlik, azotlash, nitrosementatsiyalash, ionlash, diffuzion metallash. po`l...

DOC format, 752,0 KB. "termik ishlash texnologiyasi"ni yuklab olish uchun chap tomondagi Telegram tugmasini bosing.

Teglar: termik ishlash texnologiyasi DOC Bepul yuklash Telegram
