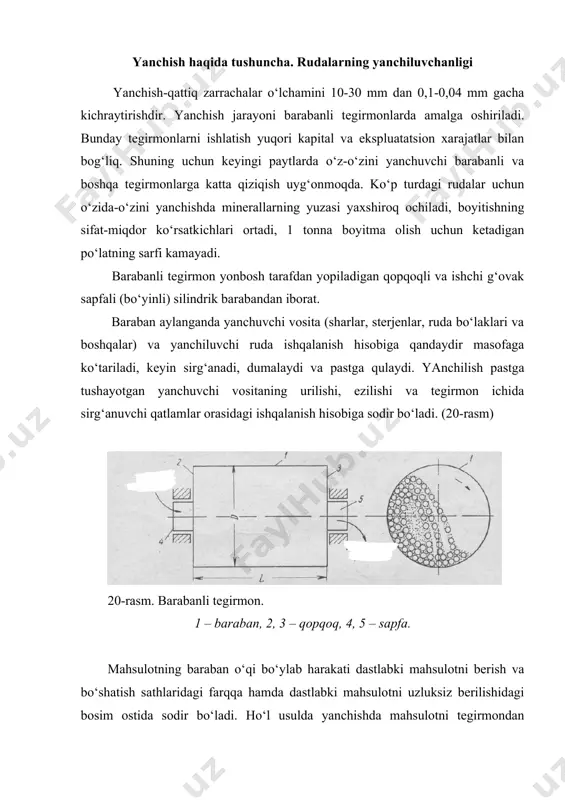

1664560471.doc yanchish jarayoni reja: 1. yanchish haqida tushuncha. rudalarning yanchiluvchanligi 2. barabanli tegirmonlarning ishlash tartibi. barabanning kritik aylanish tezligi 3. sharli va sterjenli tegirmonlarning tuzilishi va ishlash prinsipi 4. o‘z-o‘zini yanchuvchi barabanli tegirmonlar yanchish haqida tushuncha. rudalarning yanchiluvchanligi yanchish-qattiq zarrachalar o‘lchamini 10-30 mm dan 0,1-0,04 mm gacha kichraytirishdir. yanchish jarayoni barabanli tegirmonlarda amalga oshiriladi. bunday tegirmonlarni ishlatish yuqori kapital va ekspluatatsion xarajatlar bilan bog‘liq. shuning uchun keyingi paytlarda o‘z-o‘zini yanchuvchi barabanli va boshqa tegirmonlarga katta qiziqish uyg‘onmoqda. ko‘p turdagi rudalar uchun o‘zida-o‘zini yanchishda minerallarning yuzasi yaxshiroq ochiladi, boyitishning sifat-miqdor ko‘rsatkichlari ortadi, 1 tonna boyitma olish uchun ketadigan po‘latning sarfi kamayadi. barabanli tegirmon yonbosh tarafdan yopiladigan qopqoqli va ishchi g‘ovak sapfali (bo‘yinli) silindrik barabandan iborat. baraban aylanganda yanchuvchi vosita (sharlar, sterjenlar, ruda bo‘laklari va boshqalar) va yanchiluvchi ruda ishqalanish hisobiga qandaydir masofaga ko‘tariladi, keyin sirg‘anadi, dumalaydi va pastga qulaydi. yanchilish pastga tushayotgan yanchuvchi vositaning urilishi, ezilishi va tegirmon ichida sirg‘anuvchi qatlamlar …

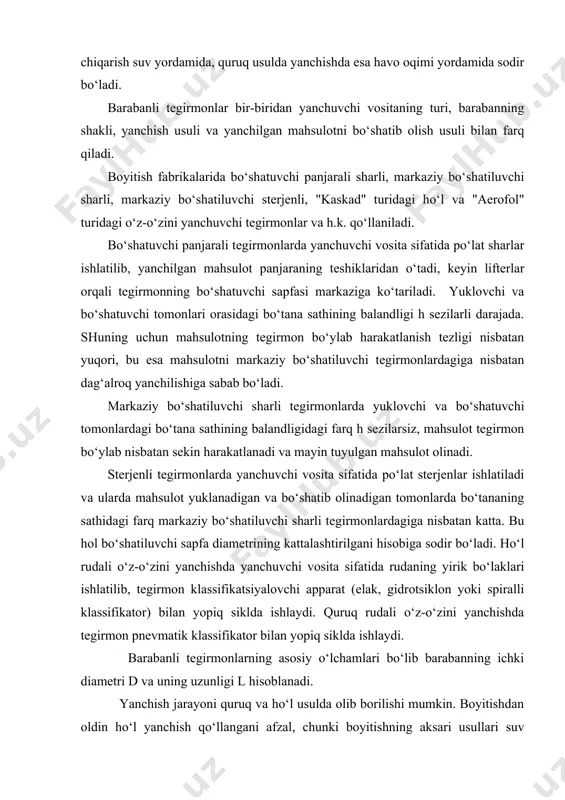

tuvchi panjarali sharli, markaziy bo‘shatiluvchi sharli, markaziy bo‘shatiluvchi sterjenli, "kaskad" turidagi ho‘l va "aerofol" turidagi o‘z-o‘zini yanchuvchi tegirmonlar va h.k. qo‘llaniladi. bo‘shatuvchi panjarali tegirmonlarda yanchuvchi vosita sifatida po‘lat sharlar ishlatilib, yanchilgan mahsulot panjaraning teshiklaridan o‘tadi, keyin lifterlar orqali tegirmonning bo‘shatuvchi sapfasi markaziga ko‘tariladi. yuklovchi va bo‘shatuvchi tomonlari orasidagi bo‘tana sathining balandligi h sezilarli darajada. shuning uchun mahsulotning tegirmon bo‘ylab harakatlanish tezligi nisbatan yuqori, bu esa mahsulotni markaziy bo‘shatiluvchi tegirmonlardagiga nisbatan dag‘alroq yanchilishiga sabab bo‘ladi. markaziy bo‘shatiluvchi sharli tegirmonlarda yuklovchi va bo‘shatuvchi tomonlardagi bo‘tana sathining balandligidagi farq h sezilarsiz, mahsulot tegirmon bo‘ylab nisbatan sekin harakatlanadi va mayin tuyulgan mahsulot olinadi. sterjenli tegirmonlarda yanchuvchi vosita sifatida po‘lat sterjenlar ishlatiladi va ularda mahsulot yuklanadigan va bo‘shatib olinadigan tomonlarda bo‘tananing sathidagi farq markaziy bo‘shatiluvchi sharli tegirmonlardagiga nisbatan katta. bu hol bo‘shatiluvchi sapfa diametrining kattalashtirilgani hisobiga sodir bo‘ladi. ho‘l rudali o‘z-o‘zini yanchishda yanchuvchi vosita sifatida rudaning yirik bo‘laklari ishlatilib, tegirmon klassifikatsiyalovchi apparat (elak, gidrotsiklon yoki …

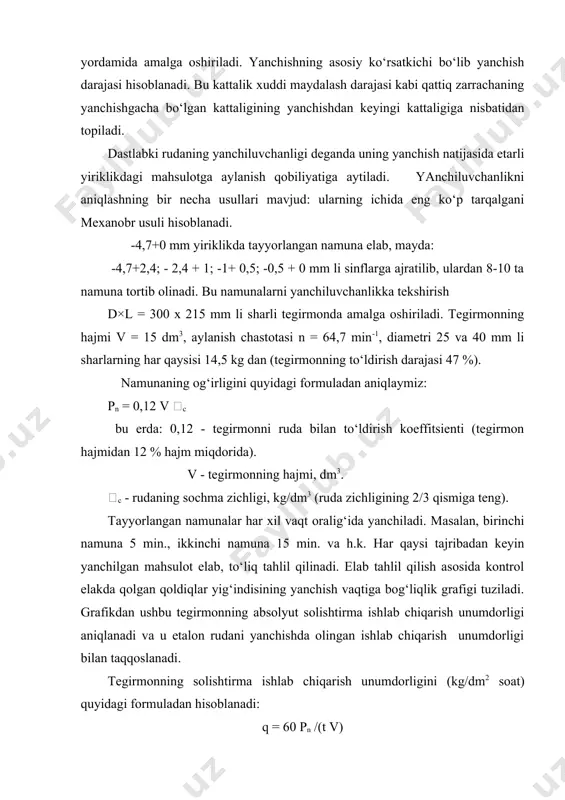

anchishgacha bo‘lgan kattaligining yanchishdan keyingi kattaligiga nisbatidan topiladi. dastlabki rudaning yanchiluvchanligi deganda uning yanchish natijasida etarli yiriklikdagi mahsulotga aylanish qobiliyatiga aytiladi. yanchiluvchanlikni aniqlashning bir necha usullari mavjud: ularning ichida eng ko‘p tarqalgani mexanobr usuli hisoblanadi. -4,7+0 mm yiriklikda tayyorlangan namuna elab, mayda: -4,7+2,4; - 2,4 + 1; -1+ 0,5; -0,5 + 0 mm li sinflarga ajratilib, ulardan 8-10 ta namuna tortib olinadi. bu namunalarni yanchiluvchanlikka tekshirish d×l = 300 x 215 mm li sharli tegirmonda amalga oshiriladi. tegirmonning hajmi v = 15 dm3, aylanish chastotasi n = 64,7 min-1, diametri 25 va 40 mm li sharlarning har qaysisi 14,5 kg dan (tegirmonning to‘ldirish darajasi 47 %). namunaning og‘irligini quyidagi formuladan aniqlaymiz: pn = 0,12 v c bu erda: 0,12 - tegirmonni ruda bilan to‘ldirish koeffitsienti (tegirmon hajmidan 12 % hajm miqdorida). v - tegirmonning hajmi, dm3. c - rudaning sochma zichligi, kg/dm3 (ruda zichligining 2/3 qismiga teng). tayyorlangan namunalar har …

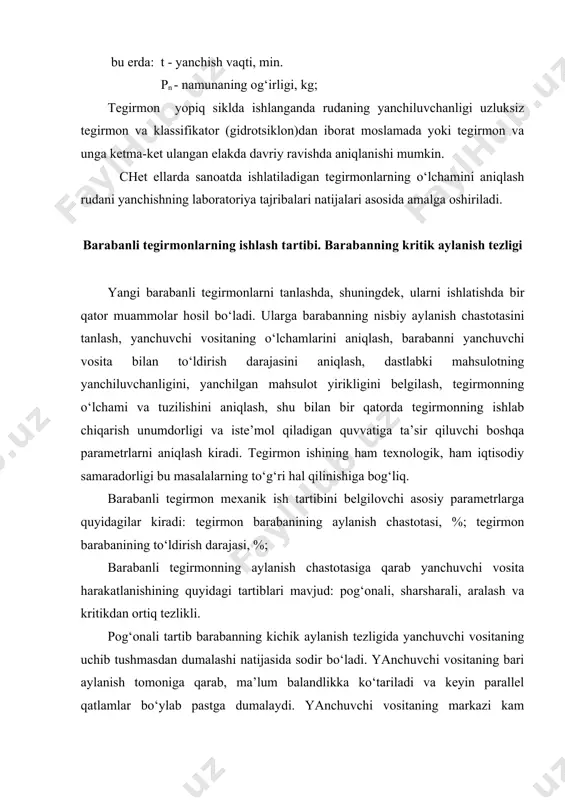

ning o‘lchamini aniqlash rudani yanchishning laboratoriya tajribalari natijalari asosida amalga oshiriladi. barabanli tegirmonlarning ishlash tartibi. barabanning kritik aylanish tezligi yangi barabanli tegirmonlarni tanlashda, shuningdek, ularni ishlatishda bir qator muammolar hosil bo‘ladi. ularga barabanning nisbiy aylanish chastotasini tanlash, yanchuvchi vositaning o‘lchamlarini aniqlash, barabanni yanchuvchi vosita bilan to‘ldirish darajasini aniqlash, dastlabki mahsulotning yanchiluvchanligini, yanchilgan mahsulot yirikligini belgilash, tegirmonning o‘lchami va tuzilishini aniqlash, shu bilan bir qatorda tegirmonning ishlab chiqarish unumdorligi va iste’mol qiladigan quvvatiga ta’sir qiluvchi boshqa parametrlarni aniqlash kiradi. tegirmon ishining ham texnologik, ham iqtisodiy samaradorligi bu masalalarning to‘g‘ri hal qilinishiga bog‘liq. barabanli tegirmon mexanik ish tartibini belgilovchi asosiy parametrlarga quyidagilar kiradi: tegirmon barabanining aylanish chastotasi, %; tegirmon barabanining to‘ldirish darajasi, %; barabanli tegirmonning aylanish chastotasiga qarab yanchuvchi vosita harakatlanishining quyidagi tartiblari mavjud: pog‘onali, sharsharali, aralash va kritikdan ortiq tezlikli. pog‘onali tartib barabanning kichik aylanish tezligida yanchuvchi vositaning uchib tushmasdan dumalashi natijasida sodir bo‘ladi. yanchuvchi vositaning bari aylanish tomoniga qarab, ma’lum …

yada joylashgan rudaga zarba beradi. rudani yanchish asosiy yanchuvchi jismning zarbasi natijasida, qisman esa ishqalanish va ezilish hisobiga sodir bo‘ladi. bu tartib barabanning hamma yoki ko‘pchilik yanchuvchi vosita aylanma traektoriyadan parabolik traektoriyaga o‘tishdagi aylanish chastotasida kuzatiladi. bu tartibda ishlaganda barabanning aylanish tezligi kritik aylanish tezligining 78 - 86 % ni tashkil qiladi. 22-rasm. barabanli tegirmonning sharshara ish tartibi. aralash tartib sof pog‘onali tartibdan sharshara tartibiga asta-sekin o‘tish bilan xarakterlanadi. bunda yanchuvchi vositaning tashqi qatlamlari sklon bo‘ylab pastga dumalovchi mahsulotning ichki qatlamlariga tushadi. bunday tartib baraban aylanish chastotasining oraliq qiymatlarida sodir bo‘ladi. barabanning aylanish tezligi kritik aylanish tezligining 60-76 % ini tashkil qiladi. kritikdan yuqori tartib barabanning aylanish chastotasi kritikdan yuqori bo‘lganda yuzaga keladi. baraban aylanganda yanchuvchi vosita (shar yoki sterjen) ishqalanish va markazdan qochuvchi kuchlar ta’sirida silindrning ichki devoriga yopishib qoladi va ma’lum bir balandlikka ko‘tarilib, og‘irlik kuchi ta’sirida pastga tushadi va yoki devor bo‘ylab sirg‘aladi. aylanish tezligi oshganda shunday …
