o‘zaroalmashunuvchanlik va uning turlari. birikma. silliq silindrik birikmalar. o‘lcham va og‘ishlar haqida tushuncha

PPTX 299,3 КБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

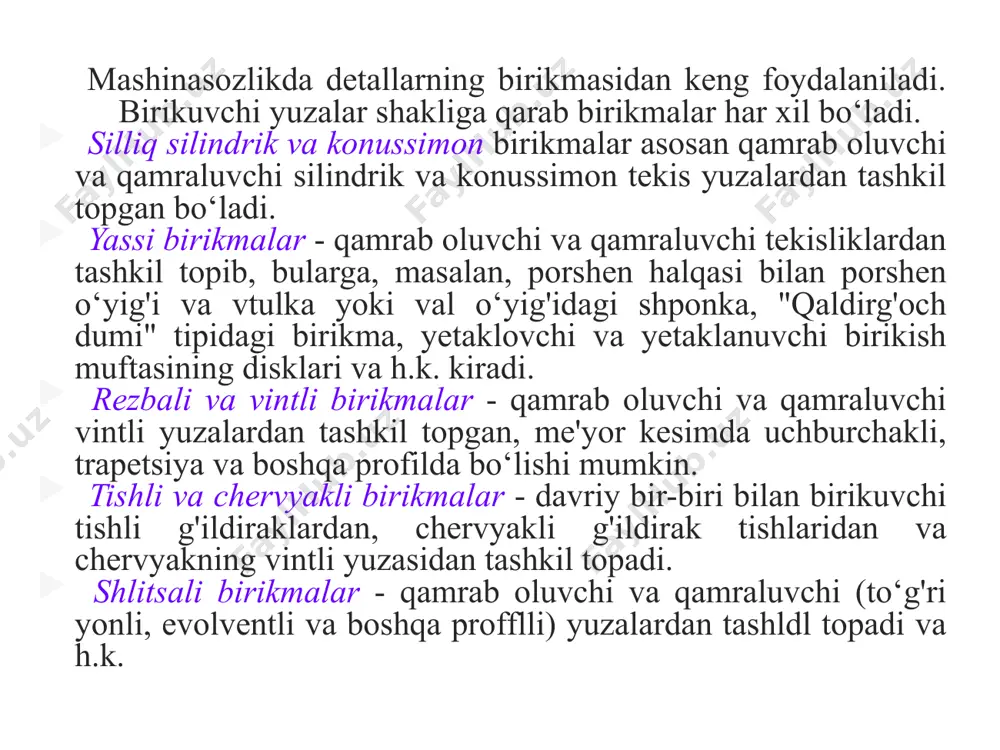

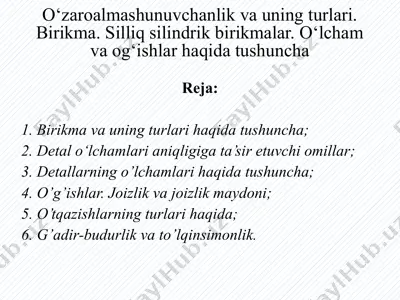

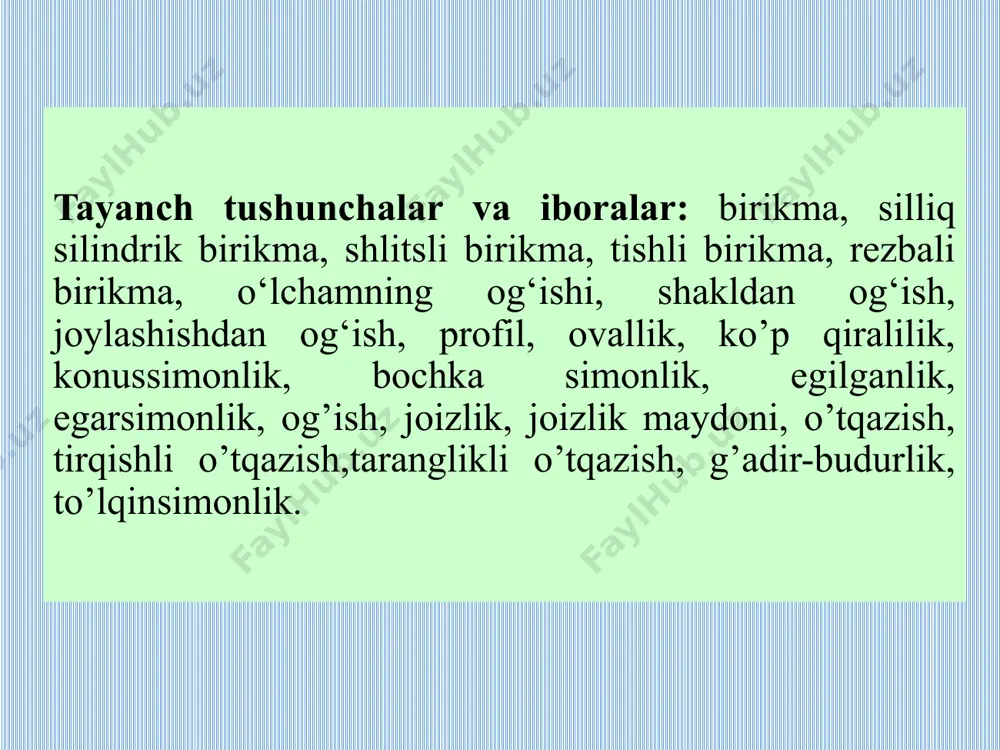

1722077472.pptx /docprops/thumbnail.jpeg o‘zaroalmashunuvchanlik va uning turlari. birikma. silliq silindrik birikmalar. o‘lcham va og‘ishlar haqida tushuncha o‘zaroalmashunuvchanlik va uning turlari. birikma. silliq silindrik birikmalar. o‘lcham va og‘ishlar haqida tushuncha reja: 1. birikma va uning turlari haqida tushuncha; 2. detal o‘lchamlari aniqligiga ta’sir etuvchi omillar; 3. detallarning o’lchamlari haqida tushuncha; 4. o’g’ishlar. joizlik va joizlik maydoni; 5. o’tqazishlarning turlari haqida; 6. g’adir-budurlik va to’lqinsimonlik. tayanch tushunchalar va iboralar: birikma, silliq silindrik birikma, shlitsli birikma, tishli birikma, rezbali birikma, o‘lchamning og‘ishi, shakldan og‘ish, joylashishdan og‘ish, profil, ovallik, ko’p qiralilik, konussimonlik, bochka simonlik, egilganlik, egarsimonlik, og’ish, joizlik, joizlik maydoni, o’tqazish, tirqishli o’tqazish,taranglikli o’tqazish, g’adir-budurlik, to’lqinsimonlik. mashinasozlikda detallarning birikmasidan keng foydalaniladi. birikuvchi yuzalar shakliga qarab birikmalar har xil bo‘ladi. silliq silindrik va konussimon birikmalar asosan qamrab oluvchi va qamraluvchi silindrik va konussimon tekis yuzalardan tashkil topgan bo‘ladi. yassi birikmalar - qamrab oluvchi va qamraluvchi tekisliklardan tashkil topib, bularga, masalan, porshen halqasi bilan porshen o‘yig'i va …

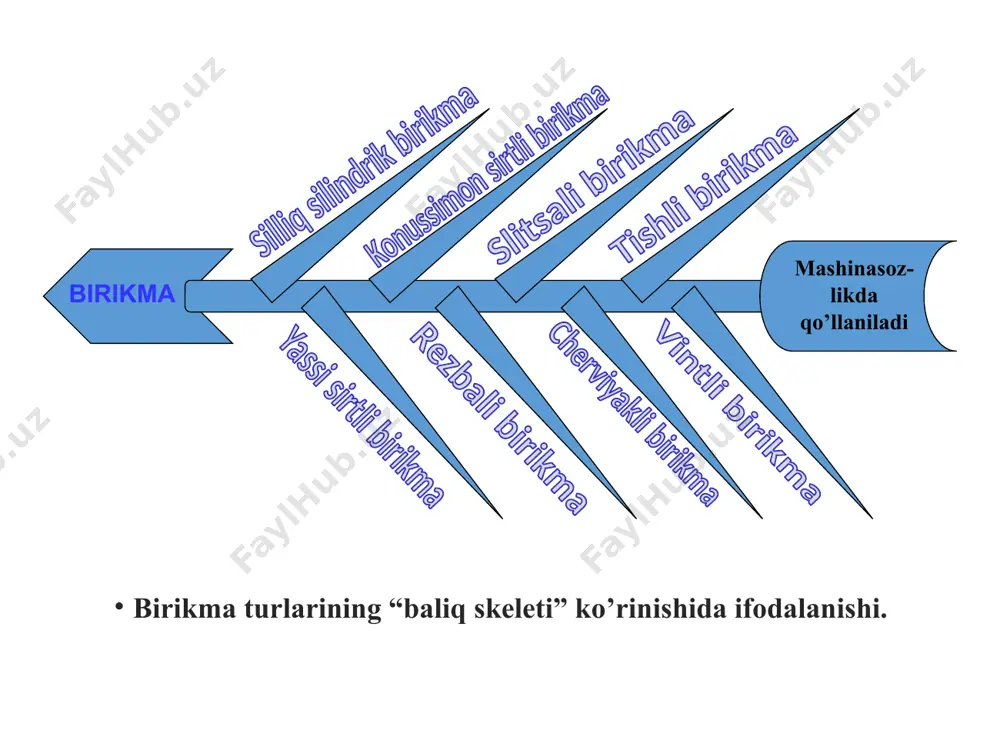

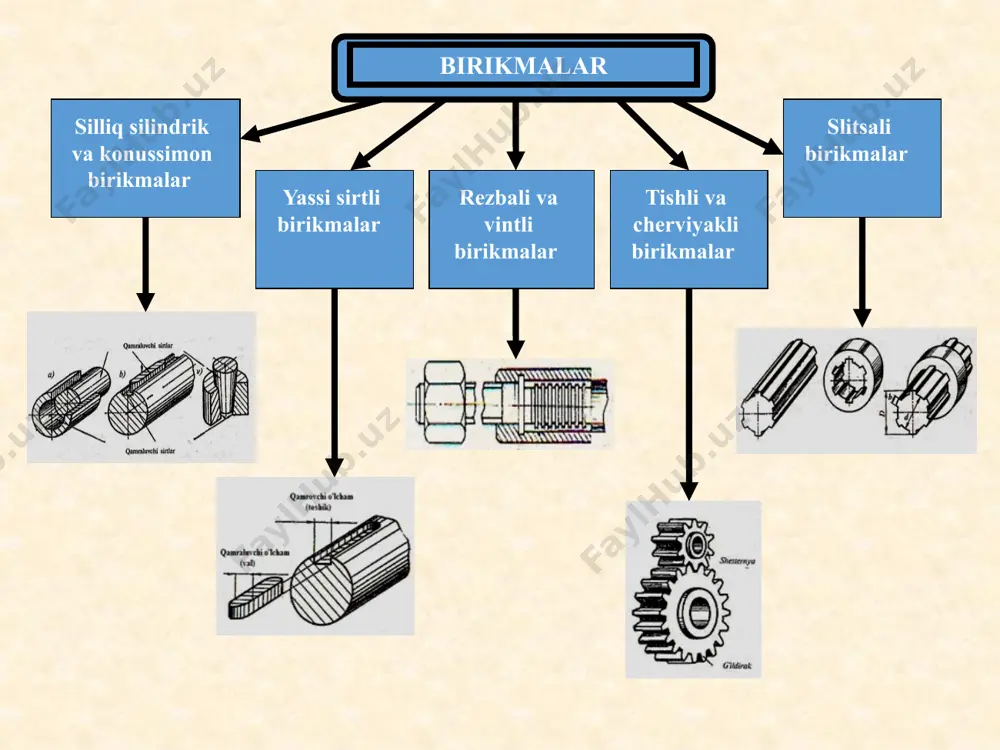

q skeleti” ko’rinishida ifodalanishi. konussimon sirtli birikma birikma silliq silindrik birikma slitsali birikma tishli birikma yassi sirtli birikma rezbali birikma cherviyakli birikma vintli birikma mashinasoz-likda qo’llaniladi birikmalar silliq silindrik va konussimon birikmalar yassi sirtli birikmalar rezbali va vintli birikmalar tishli va cherviyakli birikmalar slitsali birikmalar detallarning o‘lchamlari haqida tushuncha detallarning o‘lchamlari va shakli mashinalarni konstruksiyalashtirishda aniqlanadi. konstruktor detallarning ishlash sharoitini bilgan holda, material tanlaydi va eng ma'qul shaklini belgilab oladiki, uning hisoblab chiqilgan o‘lchamlari ishchi yuklanish ostida detalning materiali, mustahkamlik zahirasini saqlaydi. hisoblarda hosil bo‘lgan detal o‘lchamlarining miqdori me'yoriy miqdorgacha yaxlitlanadi va ko‘p holatlarda butun raqamgacha keltirilib, bu oxirgi o‘lcham chizmalarga qo‘yiladi. detallarni yasash uchun chizma asosiy hujjat hisoblanadi. chizmaga qo‘yilgan har qanday o‘lcham (uzunlik, eni, diametr va h.k) nominal o‘lcham bo‘lib hisoblanadi. bu o‘lcham hamma vaqt haqiqiy o‘lchamdan farq qiladi, chunki haqiqiy o‘lcham, detalga ishlov berish natijasida hosil bo‘ladi. haqiqiy o‘lcham deb, yo‘l qo‘yilgan xatolik bilan o‘lchangan o‘lchamga aytiladi. …

ajaradi. shuning uchun, nominal o‘lchamni albatta egallash shart emas. haqiqiy o‘lcham, yo‘l qo‘yilgan ikki chekka o‘lchamlar oralig'ida bo‘lishi kerak. bundan xulosa chiqadiki, detal tayyorlanayotganda uning o‘lchami ikkita qiymatlar, ya'ni ro‘xsat etilgan chekka qiymatlar bilan berilishi mumkin. bu qiymatlar eng katta va eng kichik chekka o‘lchamlar deyiladi. yaroqli detalning o‘lchami mana shu chekka o‘lchamlar oralig'ida bo‘lishi kerak. aqshda, chizmalarda, shu chekka o‘lchamlar ko‘rsatiladi. og‘ishlar. joizlik maydoni detallarning chizmalarida tayyorlash aniqligini ikkita chekka o‘lchamlar bilan ko‘rsatish noqulay bo‘lganligi uchun ko‘pgina davlatlarda og'ishlar qo‘llaniladi. og'ishlar deb, chekka yoki haqiqiy o‘lchangan o‘lcham bilan nominal o‘lcham orasidagi algebrik farqqa aytiladi. demak, og'ish deb, nominalga nisbatan o‘lchamning qanchalik farqlanishiga aytiladi. ikki xil chekka o‘lchamlar bo‘lganligi uchun og'ishlar ham ikki xil bo‘ladi. yuqori og'ish deb, katta chekka o‘lcham bilan nominal o‘lcham ora- sidagi'farqqa aytiladi. quyi (pastki) og'ish deb, kichik chekka o‘lcham bilan nominal o‘lcham orasidagi farqqa aytiladi. og'ishlar musbat va manfiy bo‘lishlari mumkin. chizmalarda nominal o‘lcham d …

ya’ni belgilangan chegaralardagi o‘lchamlar joylashgan bo‘ladi. loizlik maydonini sxematik tarzda quyidagicha ifodalash mumkin (2.3-rasm). joizlik maydonining joylashishi nominal o‘lchamni ifodalovchi nol chizig‘iga nisbatan belgilanadi. agar detalning o‘lchamlari nominal o‘lcham (dn) dan kichik bo‘lsa, ya’ni dn>dmax>dmin shart bajarilsa, u holda detalning joizlik maydoni nol chizig‘idan pastda joylashadi (2.3-rasm, a). agar detalning o‘lchamlari nominal o‘lcham (dn) dan katta bo‘lsa, ya’ni dn 0 (yoki ei-es>0) shart bajarilsa, u holda birikma detallari o‘zaro biriktirilganda ular o‘rtasida tirqish hosil bo‘ladi (rasmga qarang). tirqish s harfi bilan nelgilanadi. tirqishli birikmalardagi o‘tqazish turi tirqishli o‘tqazish deyiladi. tirqishli o‘tqazishlar qachonki val teshik ichida aylanma yoki bo‘ylama yo‘nalishda erkin harakatlanishi talab etilganda qo‘llaniladi. b) taranglikli o‘tqazishlar. birikma detallari o‘lchamlari uchun dmin-dmax>0 (yoki ei-es>0) shart bajarilsa, u holda birikma detallari o‘zaro biriktirilganda, ular o‘rtasida taranglik hosil bo‘ladi (2.4-rasm, b). taranglik n harfi bilan belgilanadi. bunda hosil bo‘lgan o‘tqazish turi taranglikli o‘tqazish deyiladi. taranglikli o‘tqazishlar val va teshik o‘zaro biriktirilganda, ular …

orida joylashgan bo‘ladi (2.5-rasm, a). taranglikli birikmalarda esa valning joizlik maydoni teshik joizlik maydoniga nisbatan yuqorida joylashgan bo‘ladi, chunki bunda dmin>dmax shart bajariladi (2.5-rasm, b). o‘timli birikmalarda val va teshikning joizlik maydonlarining joylashishi 2.5-rasm c da ko‘rsatilgan. eng katta va eng kichik tirqishlar va tarangliklarni hisoblash formulalari har qanday tirqishli va taranglikli o‘tqazishlarda tirqish va taranglikning eng katta va eng kichik qiymatlari hosil bo‘ladi, ularning qiymatlari esa val va teshikning chekka o‘lchamlari orasidagi munosabatlardan aniqlanadi. eng kichik tirqish (smin) – tirqishli (qozg‘aluvchan) birikmada eng kichik chekka o‘lchamli teshikka (dmin) eng katta chekka o‘lchamli val (dmax) o‘rnatilganda hosil bo‘ladigan tirqishdir. eng kichik tirqishni hisoblash formulasi quyidagicha: smin = dmin – dmax = ei – es. eng katta tirqish (smax) - tirqishli (qozg‘aluvchan) birikmada eng katta chekka o‘lchamli teshikka (dmax) eng kichik chekka o‘lchamli val (dmin) o‘rnatilganda hosil bo‘ladigan tirqishdir. eng katta tirqishni hisoblash formulasi quyidagicha: smax = dmax – dmin = …
