1526614546_71607.doc ш ш ш v n d t 1000 p = , ) cos 2 90 (cos 4 ) 2 ( 3 n n n k j j j p + + - = 4 2 3 1 1 z z z z w w = 8 6 7 5 3 5 z z z z ш w w = 8 6 7 5 5 6 z z z z w w = 8 6 7 5 6 4 2 3 1 1 5 z z z z z z z z w w w = = ш ш б шўр z z z z z z z z z z z z z z z z w w w w w w w d ± ú û ù ê ë é - = d ± ú û ù ê ë é - = 8 6 7 5 4 2 …

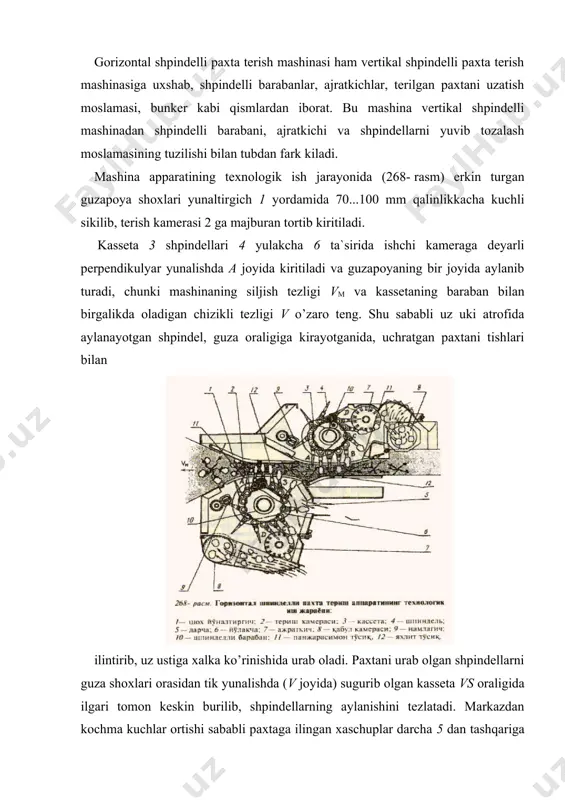

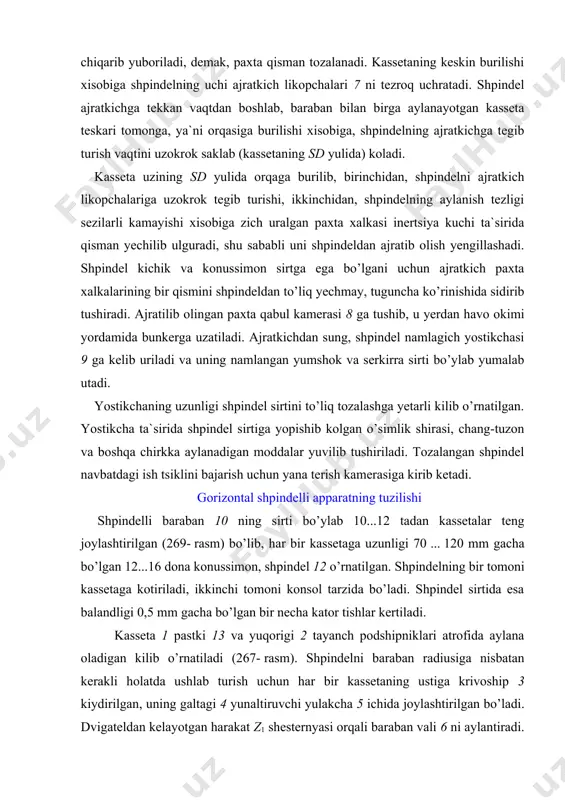

xta qisman tozalanadi. kassetaning keskin burilishi xisobiga shpindelning uchi ajratkich likopchalari 7 ni tezroq uchratadi. shpindel ajratkichga tekkan vaqtdan boshlab, baraban bilan birga aylanayotgan kasseta teskari tomonga, ya`ni orqasiga burilishi xisobiga, shpindelning ajratkichga tegib turish vaqtini uzokrok saklab (kassetaning sd yulida) koladi. kasseta uzining sd yulida orqaga burilib, birinchidan, shpindelni ajratkich likopchalariga uzokrok tegib turishi, ikkinchidan, shpindelning aylanish tezligi sezilarli kamayishi xisobiga zich uralgan paxta xalkasi inertsiya kuchi ta`sirida qisman yechilib ulguradi, shu sababli uni shpindeldan ajratib olish yengillashadi. shpindel kichik va konussimon sirtga ega bo’lgani uchun ajratkich paxta xalkalarining bir qismini shpindeldan to’liq yechmay, tuguncha ko’rinishida sidirib tushiradi. ajratilib olingan paxta qabul kamerasi 8 ga tushib, u yerdan havo okimi yordamida bunkerga uzatiladi. ajratkichdan sung, shpindel namlagich yostikchasi 9 ga kelib uriladi va uning namlangan yumshok va serkirra sirti bo’ylab yumalab utadi. yostikchaning uzunligi shpindel sirtini to’liq tozalashga yetarli kilib o’rnatilgan. yostikcha ta`sirida shpindel sirtiga yopishib kolgan o’simlik shirasi, …

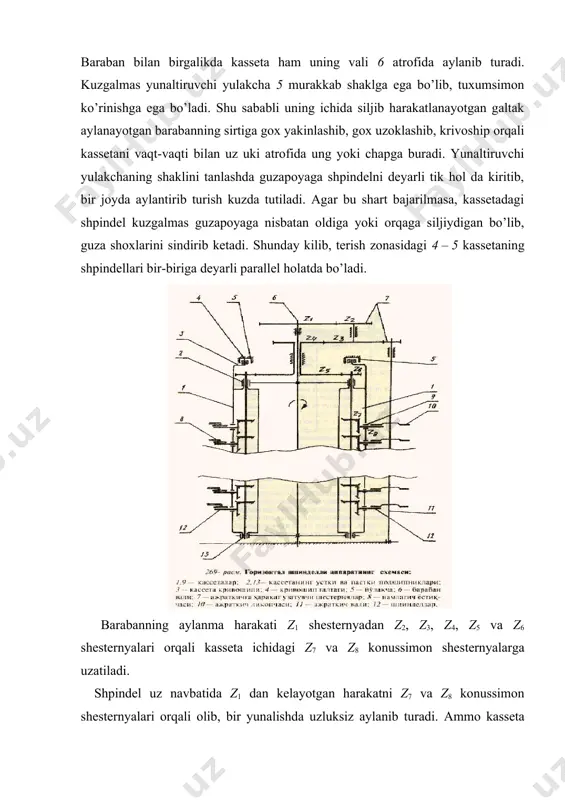

atda ushlab turish uchun har bir kassetaning ustiga krivoship 3 kiydirilgan, uning galtagi 4 yunaltiruvchi yulakcha 5 ichida joylashtirilgan bo’ladi. dvigateldan kelayotgan harakat z1 shesternyasi orqali baraban vali 6 ni aylantiradi. baraban bilan birgalikda kasseta ham uning vali 6 atrofida aylanib turadi. kuzgalmas yunaltiruvchi yulakcha 5 murakkab shaklga ega bo’lib, tuxumsimon ko’rinishga ega bo’ladi. shu sababli uning ichida siljib harakatlanayotgan galtak aylanayotgan barabanning sirtiga gox yakinlashib, gox uzoklashib, krivoship orqali kassetani vaqt-vaqti bilan uz uki atrofida ung yoki chapga buradi. yunaltiruvchi yulakchaning shaklini tanlashda guzapoyaga shpindelni deyarli tik hol da kiritib, bir joyda aylantirib turish kuzda tutiladi. agar bu shart bajarilmasa, kassetadagi shpindel kuzgalmas guzapoyaga nisbatan oldiga yoki orqaga siljiydigan bo’lib, guza shoxlarini sindirib ketadi. shunday kilib, terish zonasidagi 4 – 5 kassetaning shpindellari bir-biriga deyarli parallel holatda bo’ladi. barabanning aylanma harakati z1 shesternyadan z2, z3, z4, z5 va z6 shesternyalari orqali kasseta ichidagi z7 va z8 konussimon shesternyalarga uzatiladi. …

xtani ajratkich 10 yordamida yechib olishni yengillashtirish uchun birinchidan, ajratish zonasida shpindel tezligi bir oz kamaytiriladi, ikkinchidan, yulakcha yordamida kassetaning qisman burilishi xisobiga shpindel ajratkich likopchalariga uzokrok tegib turadi. ajratkich valiga rezinadan yasalgan burtikli likopchalar 10 kiydirilgan bo’lib, ular kassetadagi shpindellar soniga teng bo’ladi. tik o’rnatilgan val 11 atrofida aylanayotgan likopchalar shpindel ishchi uzunligini to’liq tozalashi uchun kassetaga shpindel shunday joylashtiriladiki, uning konussimon sirtining ustki yasovchisi gorizontal holatda bo’ladi. shpindelning simmetriya uki kasseta ukiga perpendikulyar bo’lmaydi (270- rasm). shpindellarning kassetaga bunday joylashtirilishi maxsus yumshok rezinadan yasalgan namlagich yostikchasining ustiga ularning to’liq tegib turishiga imkon beradi va shpindel sirti yaxshi yuvilib, tozalanib, chirklanmaydi. namlagich yostikchalariga naychalar orqali maxsus suyuklik uzluksiz kelib, doimo ularning nam holatini ta`minlab turadi. bu suyuklik shpindelning uta sillik va xromlangan sirtida tomchilar ko’rinishida emas, balki yupka parda ko’rinishda koplab turish xususiyatiga ega. shu sababli shpindel sirtini doimo to’liq tozalash imkoniyati tugiladi. shpindel sirtining ochilgan chanokka tegish extimolini …

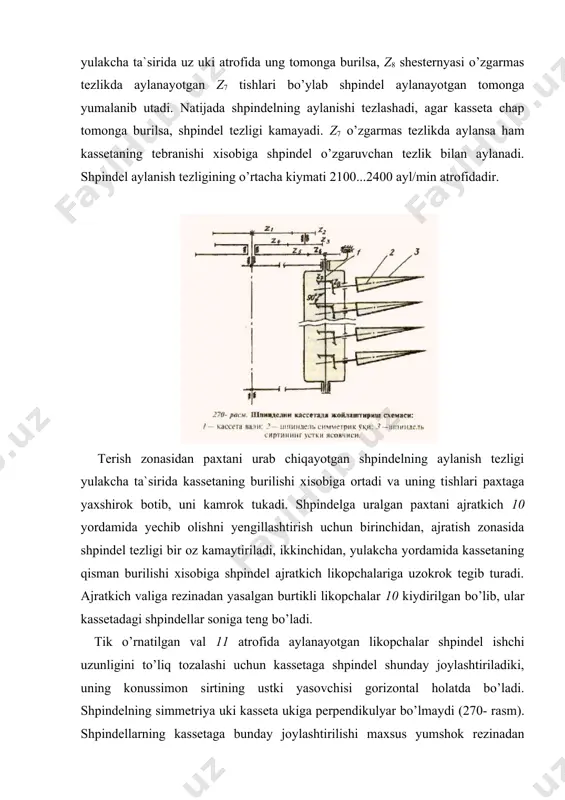

(barabanga) yakinlashtirib yoki uzoklashtirib, terish kamerasining kengligi sozlanadi. bunda shpindel uchidan yaxlit tusikkacha 2...5 mm bo’lishi kerak. barabandagi kassetalar bir xil balandlikda o’rnatilishi lozim. barcha kassetalarning bir xil yarusdagi (katordagi) shpindellar ustki yasovchilarining balandliklari bir-biridan 0,2 mm dan ko’p fark kilmasligi lozim. buning uchun kassetalar tagidagi yupka kistirmalar soni o’zgartiriladi. bu sozlanish uta muxim xisoblanib, shpindellarga nisbatan ajratkich likopchalari va namlagich yostikchalarining bevosita ta`sirini o’zgartiradi. bir yarusdagi shpindellar ajratkich likopchasi tagidan 0,1...1,0 mm oralik utishi lozim, chunki tirkish katta bo’lsa, shpindelga paxta uralib koladi. namlagich yostikchalarining yumshok kirralari bo’lgan pastki yuzasiga shpindel sirti 0,5...0,8 mm botib utishi kerak, aks hol da shpindel yetarli darajada tozalanmasdan tez chirklanib, paxta yerga ko’p tuqilishi mumkin. shpindelni bevosita harakatlantiruvchi z7 va z8 konussimon shesternyalarning tishlari orasidagi tirkish shpindelning aylanish tezligiga kuchli ta`sir ko’rsatadi. shuning uchun bu tirkishni kasseta va shpindel orasiga kuyiladigan qalinligi 0,2 mm bo’lgan kistirmalar sonini o’zgartirish bilan sozlanadi. tirkish to’g’ri kuyilganda, …
