1508165869_69394.docx avtomobillarni yig‘ishning asosiy tamoyillari reja: 1. buyum va uning tarkibiy qismi 2. yig‘uvning texnologik jarayoni va uning qismlari 3. o‘lchamlar zanjiri 4. yakunlovchi bo‘g‘inning berilgan aniqligiga erishish usullari 5. yig‘uv jarayonlarini avtomatlashtirish 1. buyum va uning tarkibiy qismi avtomobilsozlik va traktorsozlikda avtomobil, traktor va ularning ayrim qismlarini mahsulot (buyum) birligi deb qabul qilish mumkin. u muayyan holatda ishlab chiqarish obyekti bilan belgilanadi. masalan, karbyurator zavodi uchun mahsulot — tayyor karbyurator, kardanli val zavodi uchun — kardanli val va h.k. buyum alohida yig‘ma birliklardan tashkil topadi. har qaysi birlik mustaqil holda yig‘iladi. lekin hammasini ham yig‘ma birliklardan xoli tarzda yig‘ib bo‘lmaydi. buyum tarkibiy qismlarga asosan texnologik belgisiga qarab ajratiladi. ba’zan bajaradigan vazifasiga ko‘ra ajratish mumkin. masalan, dvigatelning gaz taqsimlash mexanizmi, moylash tizimi va sh.k. ma’lum vazifani bajarishga mo‘ljallangan va buyumning tarkibiga kirgan qismlar texnologik jihatdan yig‘ma birlik hisoblanmaydi. yig‘uvning texnologik jarayonlarini loyihalashda yig‘ma birliklar murakkabligi bo‘yicha birinchi tartibli, ikkinchi tartibli …

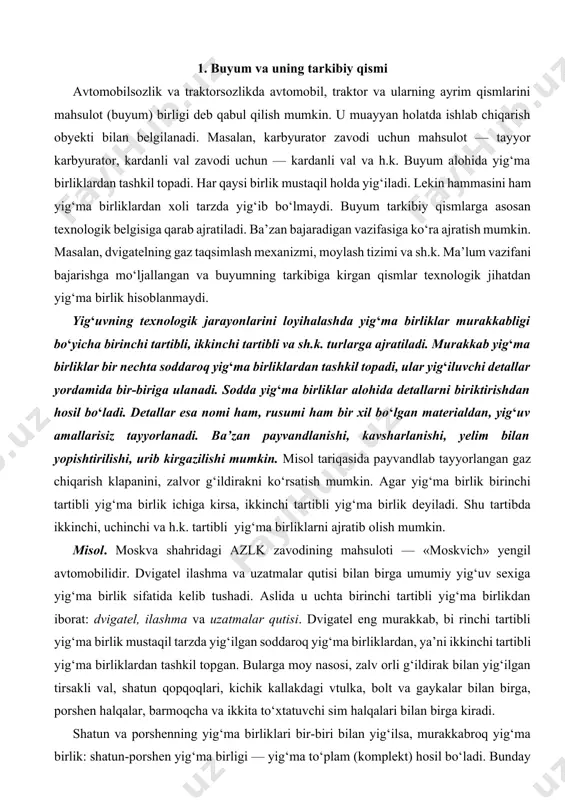

lk zavodining mahsuloti — «moskvich» yengil avtomobilidir. dvigatel ilashma va uzatmalar qutisi bilan birga umumiy yig‘uv sexiga yig‘ma birlik sifatida kelib tushadi. aslida u uchta birinchi tartibli yig‘ma birlikdan iborat: dvigatel, ilashma va uzatmalar qutisi. dvigatel eng murakkab, bi rinchi tartibli yig‘ma birlik mustaqil tarzda yig‘ilgan soddaroq yig‘ma birliklardan, ya’ni ikkinchi tartibli yig‘ma birliklardan tashkil topgan. bularga moy nasosi, zalv orli g‘ildirak bilan yig‘ilgan tirsakli val, shatun qopqoqlari, kichik kallakdagi vtulka, bolt va gaykalar bilan birga, porshen halqalar, barmoqcha va ikkita to‘xtatuvchi sim halqalari bilan birga kiradi. shatun va porshenning yig‘ma birliklari bir-biri bilan yig‘ilsa, murakkabroq yig‘ma birlik: shatun-porshen yig‘ma birligi — yig‘ma to‘plam (komplekt) hosil bo‘ladi. bunday to‘plamni yana ham murakkabroq yig‘ma birlikka (masalan, dvigatelga) o‘rnatilayotganda qisman yoki to‘la ajratishga to‘g‘ri kelishi mumkin. masalan, dvigatel yig‘ilayotganda shatun qopqog‘ini yechmay iloji yo‘q. to‘plamlar bo‘yicha yig‘ishning texnologik sxemasi har qanday yig‘ma birlikniki singari bo‘ladi, lekin bunda ajratish bo‘yicha bir qancha amallar …

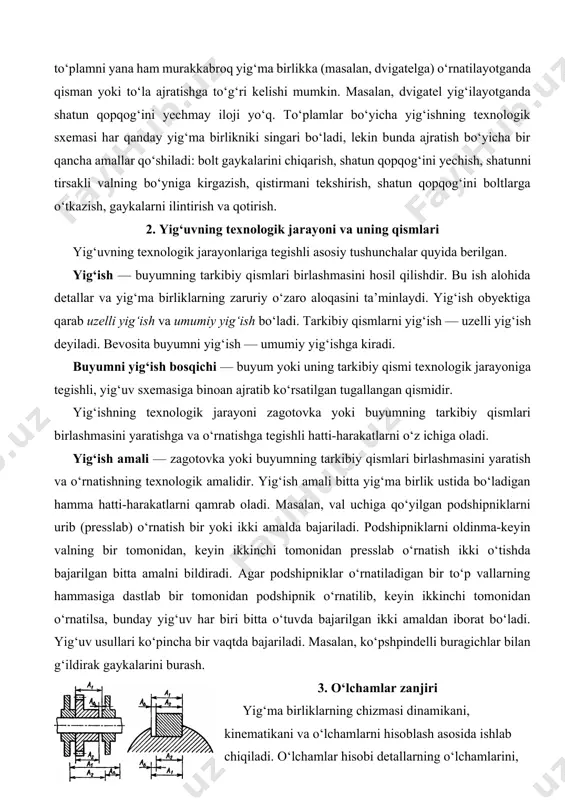

an tugallangan qismidir. yig‘ishning texnologik jarayoni zagotovka yoki buyumning tarkibiy qismlari birlashmasini yaratishga va o‘rnatishga tegishli hatti-harakatlarni o‘z ichiga oladi. yig‘ish amali — zagotovka yoki buyumning tarkibiy qismlari birlashmasini yaratish va o‘rnatishning texnologik amalidir. yig‘ish amali bitta yig‘ma birlik ustida bo‘ladigan hamma hatti-harakatlarni qamrab oladi. masalan, val uchiga qo‘yilgan podshipniklarni urib (presslab) o‘rnatish bir yoki ikki amalda bajariladi. podshipniklarni oldinma-keyin valning bir tomonidan, keyin ikkinchi tomonidan presslab o‘rnatish ikki o‘tishda bajarilgan bitta amalni bildiradi. agar podshipniklar o‘rnatiladigan bir to‘p vallarning hammasiga dastlab bir tomonidan podshipnik o‘rnatilib, keyin ikkinchi tomonidan o‘rnatilsa, bunday yig‘uv har biri bitta o‘tuvda bajarilgan ikki amaldan iborat bo‘ladi. yig‘uv usullari ko‘pincha bir vaqtda bajariladi. masalan, ko‘pshpindelli buragichlar bilan g‘ildirak gaykalarini burash. 3. o‘lchamlar zanjiri yig‘ma birliklarning chizmasi dinamikani, kinematikani va o‘lchamlarni hisoblash asosida ishlab chiqiladi. o‘lchamlar hisobi detallarning o‘lchamlarini, ularning o‘zaro joylashuvidagi ruxsat etilgan og‘ishlarni, shuningdek, yig‘ma birliklar va detallar o‘lchovidagi o‘zaro bog‘liqliklarni aniqlash imkonini beradi. o‘lchamlar …

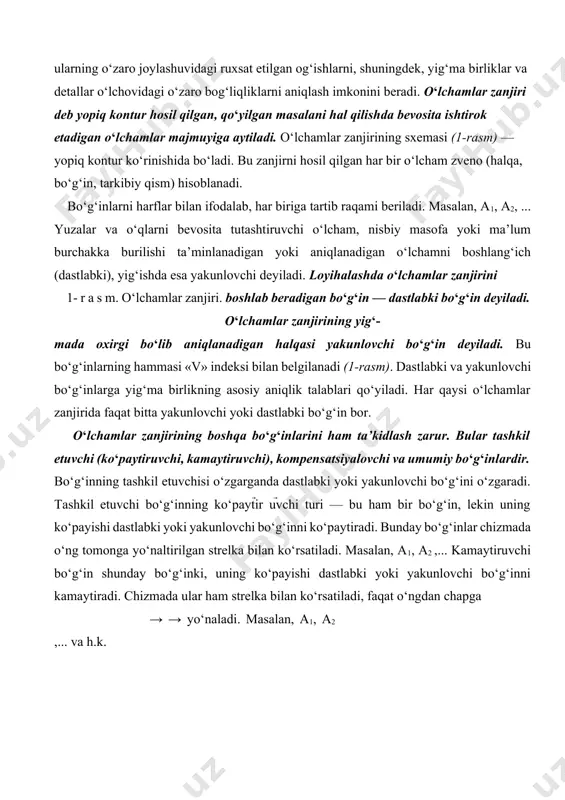

i. boshlab beradigan bo‘g‘in — dastlabki bo‘g‘in deyiladi. o‘lchamlar zanjirining yig‘- mada oxirgi bo‘lib aniqlanadigan halqasi yakunlovchi bo‘g‘in deyiladi. bu bo‘g‘inlarning hammasi «v» indeksi bilan belgilanadi (1-rasm). dastlabki va yakunlovchi bo‘g‘inlarga yig‘ma birlikning asosiy aniqlik talablari qo‘yiladi. har qaysi o‘lchamlar zanjirida faqat bitta yakunlovchi yoki dastlabki bo‘g‘in bor. o‘lchamlar zanjirining boshqa bo‘g‘inlarini ham ta’kidlash zarur. bular tashkil etuvchi (ko‘paytiruvchi, kamaytiruvchi), kompensatsiyalovchi va umumiy bo‘g‘inlardir. bo‘g‘inning tashkil etuvchisi o‘zgarganda dastlabki yoki yakunlovchi bo‘g‘ini o‘zgaradi. tashkil etuvchi bo‘g‘inning ko‘paytir uvchi turi — bu ham bir bo‘g‘in, lekin uning ko‘payishi dastlabki yoki yakunlovchi bo‘g‘inni ko‘paytiradi. bunday bo‘g‘inlar chizmada o‘ng tomonga yo‘naltirilgan strelka bilan ko‘rsatiladi. masalan, a1, a2 ,... kamaytiruvchi bo‘g‘in shunday bo‘g‘inki, uning ko‘payishi dastlabki yoki yakunlovchi bo‘g‘inni kamaytiradi. chizmada ular ham strelka bilan ko‘rsatiladi, faqat o‘ngdan chapga→ → → → yo‘naladi. masalan, a1, a2 ,... va h.k. kompensatsiyalovchi bo‘g‘in xomaki tanlanadi. uni o‘zgartirish yo‘li bilan joizlik maydonidan chiqib ketgan og‘ishlar bartaraf etiladi, …

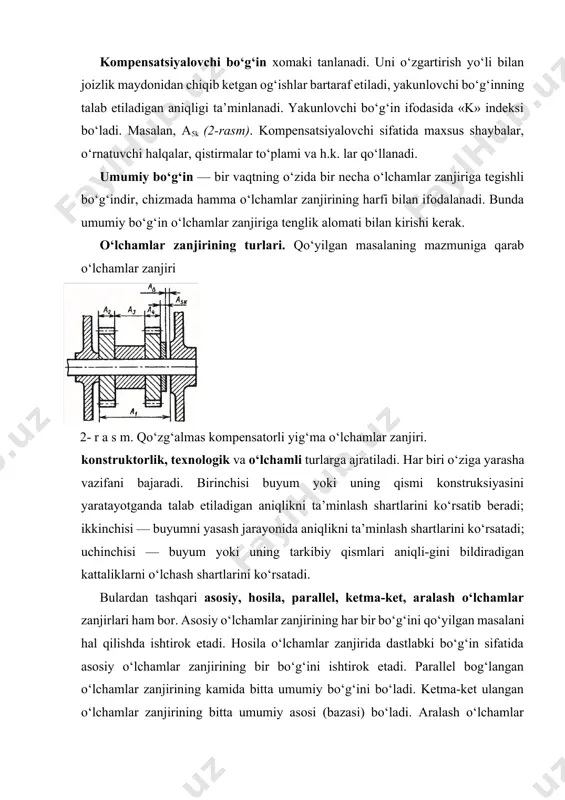

. birinchisi buyum yoki uning qismi konstruksiyasini yaratayotganda talab etiladigan aniqlikni ta’minlash shartlarini ko‘rsatib beradi; ikkinchisi — buyumni yasash jarayonida aniqlikni ta’minlash shartlarini ko‘rsatadi; uchinchisi — buyum yoki uning tarkibiy qismlari aniqli-gini bildiradigan kattaliklarni o‘lchash shartlarini ko‘rsatadi. bulardan tashqari asosiy, hosila, parallel, ketma-ket, aralash o‘lchamlar zanjirlari ham bor. asosiy o‘lchamlar zanjirining har bir bo‘g‘ini qo‘yilgan masalani hal qilishda ishtirok etadi. hosila o‘lchamlar zanjirida dastlabki bo‘g‘in sifatida asosiy o‘lchamlar zanjirining bir bo‘g‘ini ishtirok etadi. parallel bog‘langan o‘lchamlar zanjirining kamida bitta umumiy bo‘g‘ini bo‘ladi. ketma-ket ulangan o‘lchamlar zanjirining bitta umumiy asosi (bazasi) bo‘ladi. aralash o‘lchamlar zanjirlarining umumiy bo‘g‘inlari va asoslari bo‘ladi. har qanday yig‘ma birlikda bir-biri bilan ma’lum bog‘lanishda bo‘lgan bir nechta yig‘ma zanjirlar bor. bo‘g‘inlarning fazoviy joylashuviga qarab o‘lchamlar zanjiri chiziqli va burchakli, tekis va hajmli turlarga bo‘linadi. chiziqli o‘lchamlar zanjirida hamma bo‘g‘inlar chiziqli o‘lchamlardan, burchakli zanjirda — burchak o‘lchamlaridan ibo rat. tekis o‘lchamlar zanjiridagi bo‘g‘inlar bitta yoki bir nechta parallel …
