1 / 12

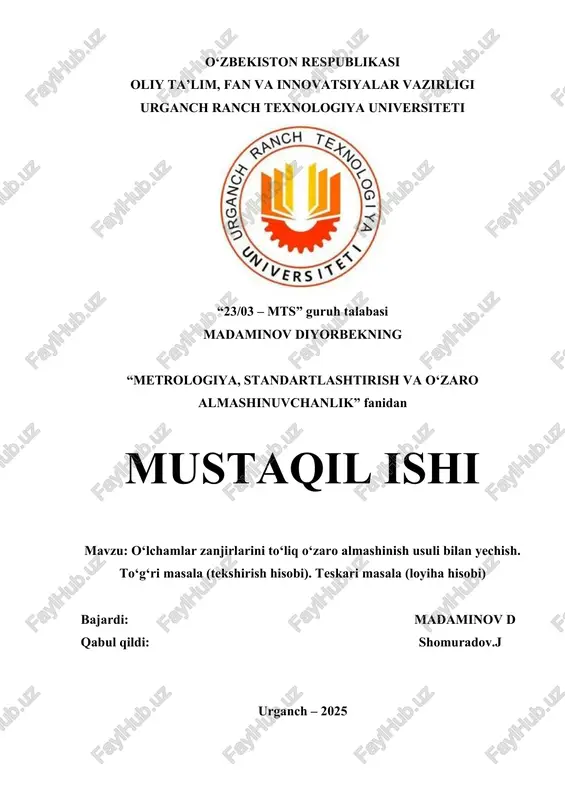

o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi urganch ranch texnologiya universiteti “23/03 – mts” guruh talabasi madaminov diyorbekning “metrologiya, standartlashtirish va o‘zaro almashinuvchanlik” fanidan mustaqil ishi mavzu: o‘lchamlar zanjirlarini to‘liq o‘zaro almashinish usuli bilan yechish. to‘g‘ri masala (tekshirish hisobi). teskari masala (loyiha hisobi) bajardi: madaminov d qabul qildi: shomuradov.j urganch – 2025 mavzu: o‘lchamlar zanjirlarini to‘liq o‘zaro almashinish usuli bilan yechish. to‘g‘ri masala (tekshirish hisobi). teskari masala (loyiha hisobi) reja: 1. o‘lchamlar zanjiri tushunchasi, unsurlari va ularning o‘zaro almashinish talablari 2. to‘g‘ri masala (tekshirish hisobi): tayyorlayotgan detal o‘lchamlarining to‘g‘ri chiqishini aniqlash usullari 3. teskari masala (loyiha hisobi): zarur yakuniy o‘lchamga ko‘ra zanjir bo‘g‘inlari dopusklarini belgilash tartibi 1. o‘lchamlar zanjiri tushunchasi, unsurlari va ularning o‘zaro almashinish talablari mashinasozlik va mexanika sohalarida detallarni bir-biriga bog‘laydigan o‘lchamlar, ular orasidagi masofalar, joylashish chegaralari va konstruktiv bog‘lanishlar majmuasi o‘lchamlar zanjiri deb ataladi. o‘lchamlar zanjiri — bu ma’lum bir yakuniy o‘lchamga erishish uchun o‘zaro bog‘langan …

2 / 12

. asosiy bo‘g‘in — bu yakuniy natija sifatida olinadigan o‘lcham bo‘lib, uni chizmada l a bilan belgilash odatiy. yordamchi bo‘g‘inlar esa bu natijaga ta’sir qiladigan barcha o‘lchamlar bo‘lib, ular yig‘indi yoki ayirmaga qarab zanjirga qo‘shiladi. masalan, bir mexanizmni yig‘ishda valning uzunligi, yuvish halqalarining qalinligi, podshipnikning kengligi va korpusning ichki masofasi — bularning barchasi yakuniy o‘lchamga bevosita ta’sir qiladigan zanjir bo‘g‘inlaridir. o‘lchamlar zanjiri ikki asosiy turga bo‘linadi: 1. yig‘ilish o‘lchamlar zanjiri – mexanizmni yig‘ishda detallar o‘zaro qanday masofada joylashishini ta’minlaydi. 2. texnologik o‘lchamlar zanjiri – detalni ishlab chiqarish jarayonida ishlatiladigan yordamchi o‘lchamlar ketma-ketligidir. mashinasozlikda o‘lchamlar zanjirini tuzishning asosiy tamoyili — o‘zaro almashinuvchanlik (vzaimozamenyaemost) tizimiga asoslanadi. o‘zaro almashinuvchanlik shunday prinsipki, u bir xil nomdagi, lekin turli partiyalarda ishlab chiqarilgan detallar bir-birini almashtira olishi, hech qanday qo‘shimcha sozlash yoki qayta ishlov berilmasdan mos kelishini ta’minlaydi. bu prinsipning asosiy maqsadi — yirik ishlab chiqarishni tezlashtirish, yig‘ilish jarayonlarini soddalashtirish, ishlab chiqarish xarajatlarini kamaytirish va mexanizmlarning …

3 / 12

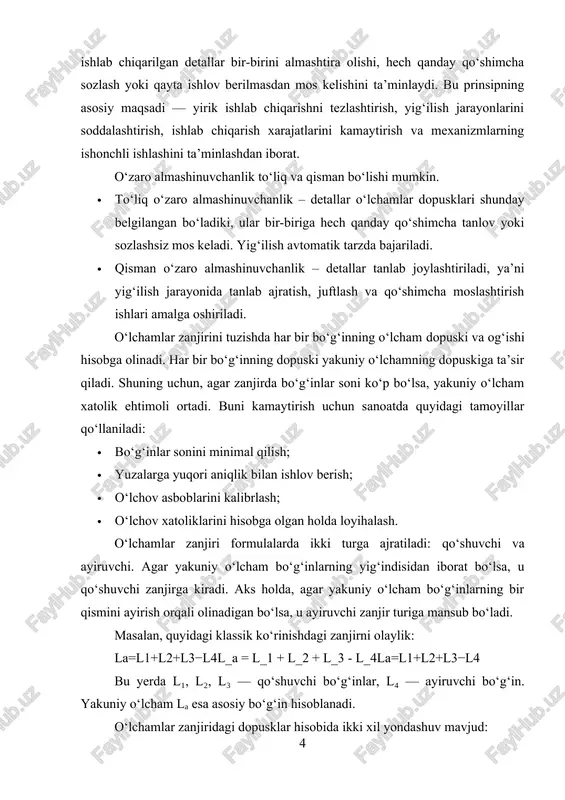

soni ko‘p bo‘lsa, yakuniy o‘lcham xatolik ehtimoli ortadi. buni kamaytirish uchun sanoatda quyidagi tamoyillar qo‘llaniladi: · bo‘g‘inlar sonini minimal qilish; · yuzalarga yuqori aniqlik bilan ishlov berish; · o‘lchov asboblarini kalibrlash; · o‘lchov xatoliklarini hisobga olgan holda loyihalash. o‘lchamlar zanjiri formulalarda ikki turga ajratiladi: qo‘shuvchi va ayiruvchi. agar yakuniy o‘lcham bo‘g‘inlarning yig‘indisidan iborat bo‘lsa, u qo‘shuvchi zanjirga kiradi. aks holda, agar yakuniy o‘lcham bo‘g‘inlarning bir qismini ayirish orqali olinadigan bo‘lsa, u ayiruvchi zanjir turiga mansub bo‘ladi. masalan, quyidagi klassik ko‘rinishdagi zanjirni olaylik: la=l1+l2+l3−l4l_a = l_1 + l_2 + l_3 - l_4la=l1+l2+l3−l4 bu yerda l₁, l₂, l₃ — qo‘shuvchi bo‘g‘inlar, l₄ — ayiruvchi bo‘g‘in. yakuniy o‘lcham lₐ esa asosiy bo‘g‘in hisoblanadi. o‘lchamlar zanjiridagi dopusklar hisobida ikki xil yondashuv mavjud: 1. to‘liq o‘zaro almashinuvchanlik usuli (90% hollarda qo‘llanadi) — unda barcha bo‘g‘inlarning dopusklari qattiq me'yoriy chegaralarda belgilanadi. 2. ehtimollik usuli — unda dopusklarning yig‘indi xatoligi statistik asosda baholanadi. to‘liq o‘zaro almashinuvchanlik usuli …

4 / 12

a’ni yakuniy o‘lchamning qiymati va dopuskini aniqlashga aytiladi. bu hisoblash tekshirish hisobi deb ham yuritiladi, chunki u tayyorlangan detallar o‘lchamlarining chizmada ko‘rsatilgan texnik talablar doirasida qolganligini tekshiradi. ya’ni, qurilma yoki mexanizm yig‘ilgandan so‘ng, yakuniy o‘lcham konstruktor tomonidan belgilangan qiymatdan chiqmaydi yoki kerakli funksional imkoniyatni ta’minlay oladi. to‘g‘ri masala texnologik jarayonning sifat nazorati jarayonining asosiy qismidir va ishlab chiqarishning texnik intizomi va aniqligini baholashda muhim o‘rin tutadi. to‘g‘ri masalada, avvalo, o‘lchamlar zanjirining algebraik modeli tuziladi. model, qo‘shuvchi va ayiruvchi bo‘g‘inlarga ko‘ra ifodalanadi. masalan, agar o‘lchamlar zanjiri quyidagicha berilgan bo‘lsa: la=l1+l2+l3−l4 bu yerda l₁, l₂, l₃ — qo‘shuvchi bo‘g‘inlar, l₄ — ayiruvchi bo‘g‘in, lₐ esa yakuniy o‘lchamdir. to‘g‘ri masalada shu ifodadan foydalanib yakuniy o‘lcham lₐ ning o‘zi hamda uning dopusk diapazoni aniqlanadi. har bir bo‘g‘inning o‘lchami o‘z dopuskiga ega bo‘lgani sababli, yakuniy o‘lcham ham muayyan diapazonda bo‘ladi. har bir o‘lchamning yuqori va quyi og‘ishlari yig‘ilib (yoki ayirilib), yakuniy dopusk formula tarzida ifodalanadi: …

5 / 12

ortadi yoki mexanizm tez ishdan chiqadi. to‘g‘ri masala hisoblashda o‘lchamlar quyi chegara (min) va yuqori chegara (max) bo‘yicha aniqlanadi. shu tarzda yakuniy o‘lchamning ruxsat etilgan diapazoni topiladi. bu nazariy hisoblar yakuniy o‘lcham mos kelmasa, uning muammosi aynan qaysi bo‘g‘inda ekanligi aniqlanadi. shunday qilib, to‘g‘ri masala defektlarni tez aniqlash va ishlab chiqarishni sozlashda ham diagnostik qurol vazifasini bajaradi. to‘g‘ri masalada nazorat asboblari muhim rol o‘ynaydi. o‘lchamlar zanjiri aniqligi mikrometr, shtangensirkul, indikatorlar, koordinata-o‘lchash mashinalari (kom), optik proyektorlar orqali tekshiriladi. o‘lchash natijalarida yuzaga keladigan instrumental xatoliklar, operator xatolari, harorat ta’siri korrigatsiya orqali hisobga olinadi. chunki o‘lchash natijasining ishonchliligi o‘lchash sharoitiga bevosita bog‘liq. to‘g‘ri masalani yechishda, shuningdek, detallar sirtlari tekisligi, geometrik aniqligi, qo‘shimcha deformatsiyalar, texnologik ishlov ketma-ketligi ham baholanadi. masalan, ishlov berilgan yuzalarning deformatsiyasi yoki termik ishlovdan so‘ng kengayishi yakuniy o‘lchamga sezilarli ta’sir ko‘rsatishi mumkin. shu sababli o‘lchamlar zanjiri nazariyasi faqat matematik hisoblash emas, balki texnologik jarayon bilan bevosita bog‘langan tizimli yondashuvdir. to‘g‘ri masala …
