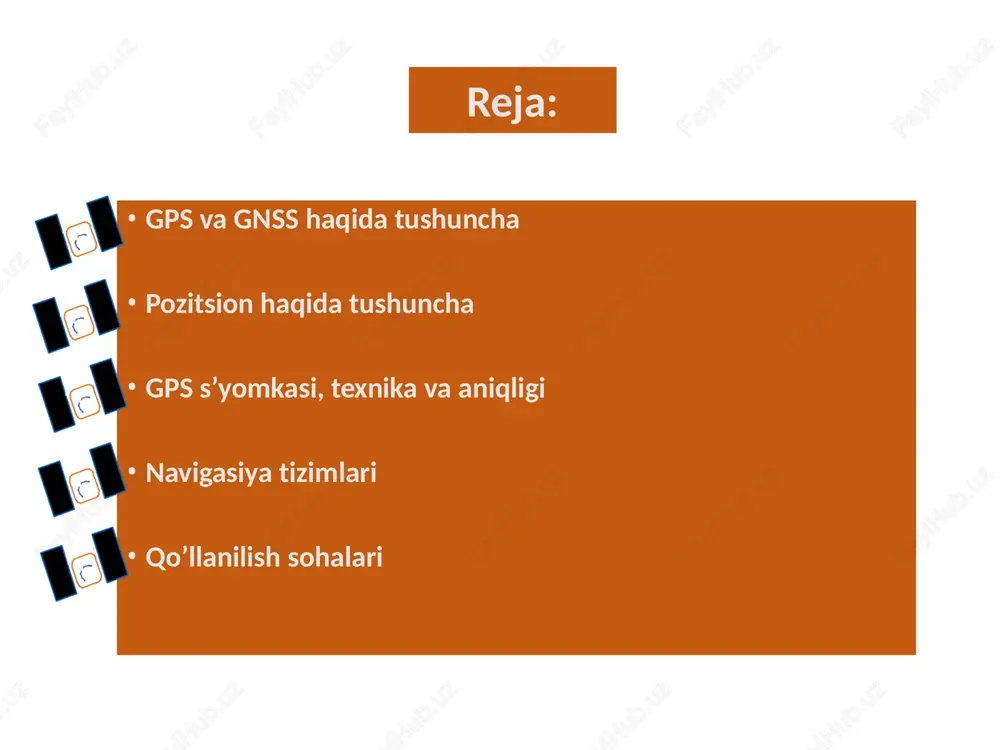

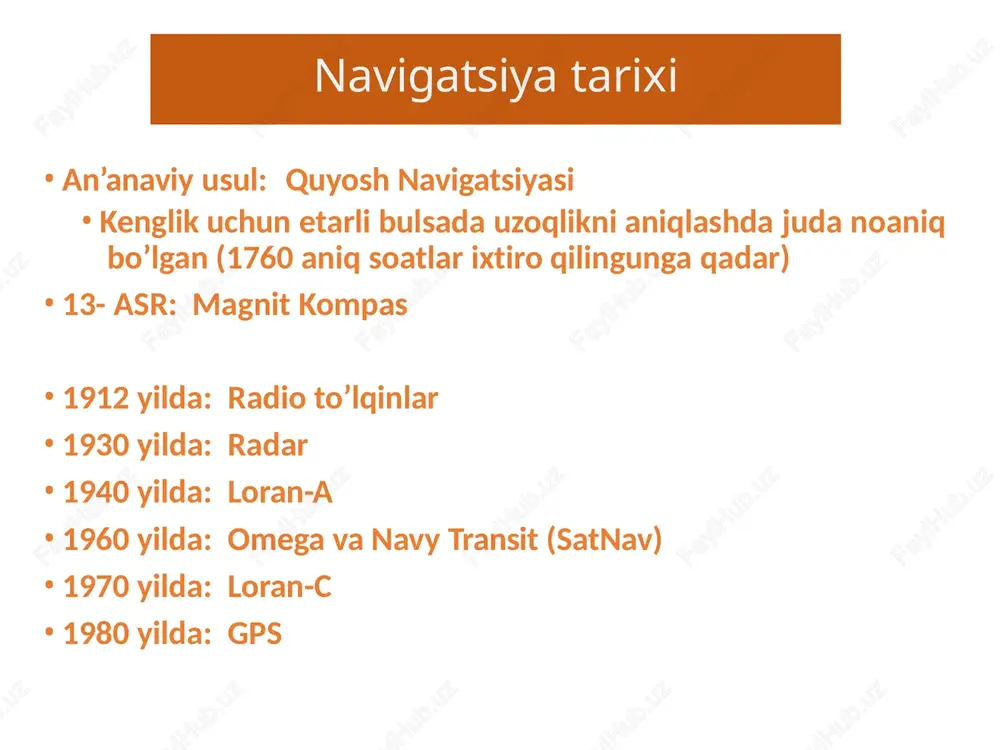

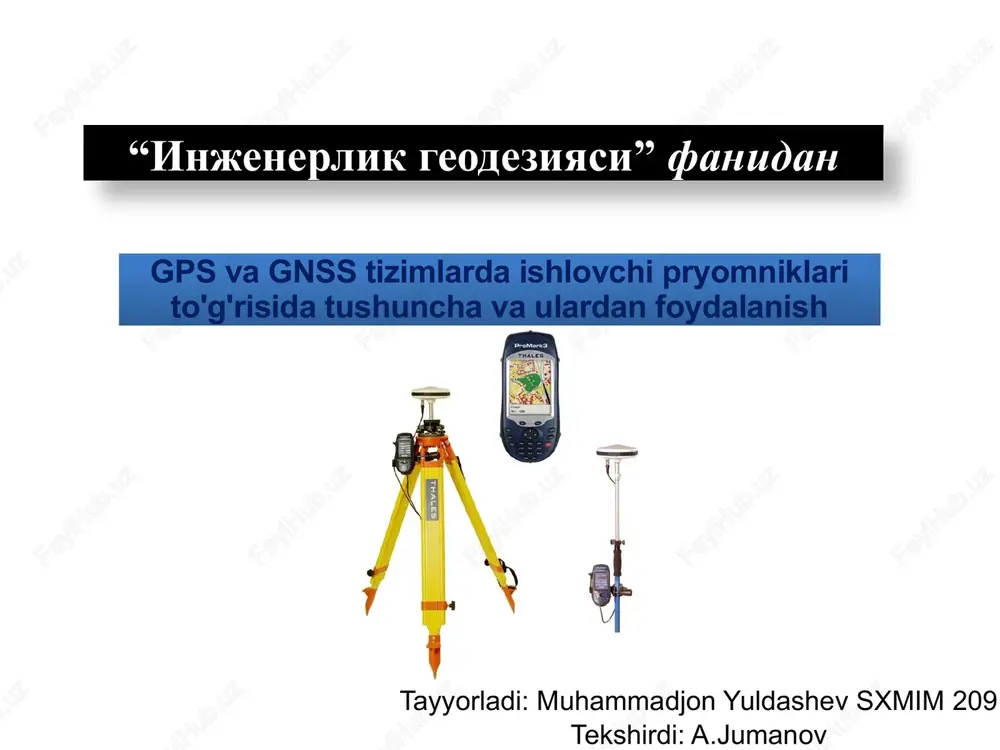

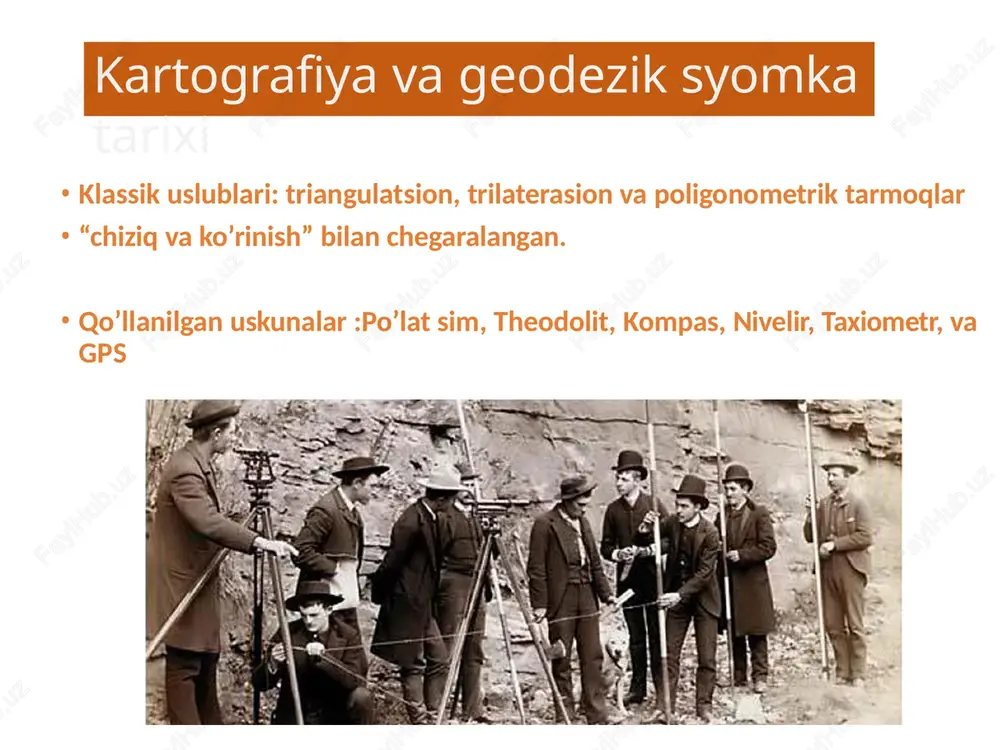

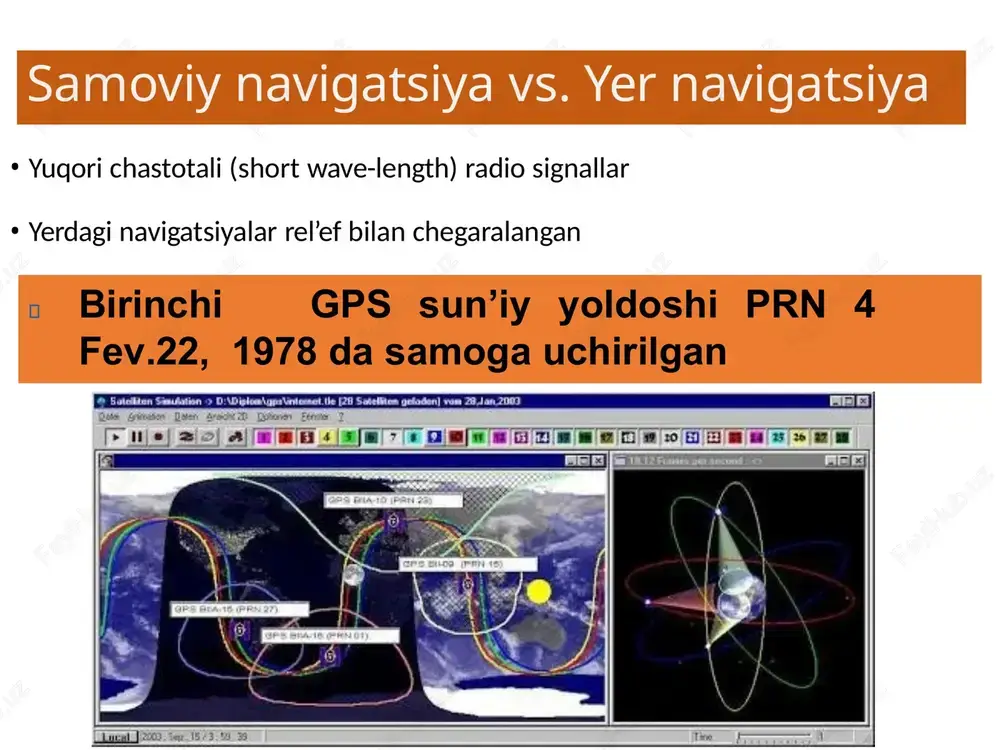

photogrammetry “injenerlik geodeziyasi” fanidan gps va gnss tizimlarda ishlovchi pryomniklari to'g'risida tushuncha va ulardan foydalanish tayyorladi: muhammadjon yuldashev sxmim 209 tekshirdi: a.jumanov reja: • gps va gnss haqida tushuncha • pozitsion haqida tushuncha • gps s’yomkasi, texnika va aniqligi • navigasiya tizimlari • qo’llanilish sohalari kartografiya va geodezik syomka tarixi • klassik uslublari: triangulatsion, trilaterasion va poligonometrik tarmoqlar • “chiziq va ko’rinish” bilan chegaralangan. • qo’llanilgan uskunalar :po’lat sim, theodolit, kompas, nivelir, taxiometr, va gps navigatsiya tarixi • an’anaviy usul: quyosh navigatsiyasi • kenglik uchun etarli bulsada uzoqlikni aniqlashda juda noaniq bo’lgan (1760 aniq soatlar ixtiro qilingunga qadar) • 13- asr: magnit kompas • 1912 yilda: radio to’lqinlar • 1930 yilda: radar • 1940 yilda: loran-a • 1960 yilda: omega va navy transit (satnav) • 1970 yilda: loran-c • 1980 yilda: gps samoviy navigatsiya vs. yer navigatsiya • yuqori chastotali (short wave-length) radio signallar • yerdagi navigatsiyalar rel’ef bilan chegaralangan …

2 / 43

8 blok ii/iia suniy yo’ldoshning 1- uchishi : 14 apr 89(89-97) jami: 28 blok iif suniy yo’ldoshning 1- uchishi : 2009 blok iii gps to’g’risida ma’lumot • umumiy harajatlari ~$12 milliard • yillik harajatlari ~$400 million • 3 segment: • fazoviy: sputniklar • foydalanuvchi: qabul qiluvchilar • kontrol: monitor & kontrol stansiyalari • kordinata tizimi: wgs-84 • tashkillashtiruvchi: aqsh samoviy izlanishlar kuchlari ( us air force space command (afsc) kontrol segmenti fazoviy segment navstar : navigasiya 24 sputniklar (30) foydalanuvchi segmenti gps tizim tarkibi fazo segmenti • 24 suniy yoldosh • 4 sputnik har 6 orbitada (55 grad) • 20-200 km yer sathidan • 12 soatli orbitalar • 7.5 yil muddatli • har xil sinflari – block 1, 2, 2a, 2r & 2 f ekvator 55 kontrol segmenti asosiy boshqaruv nuqtasi monitor kuzatuv joyi yerdagi antenna kolorado tekisligi gavaya ascension islands diego garcia kwajalein kuzatuv va boshqaruv gps segmenti monitor …

3 / 43

gps ? qanday ishlaydi? (5 bosqich) • gps bu uzluksiz tizim (triangulatsiya) • sputniklar 4 km/s tezlikda harakatda 1. a gps antenasi bir necha sputnikdan 1 tomonlama signal oladi • har bir signal vaqtdan iborat • har bir signal sputnik pozitsiyasini bildiradi 2. signal vaqti sputnik vaqti bilan solishtiriladi 3. delta-t nur tezligiga ko’paytiriladi (dt*c) (masofani topish uchun) 4. har bir masofa sputniklarning qaysi joyda ekanligini ko’rsatadi 5. bunday masofalar yig’indisi joy koordinatasini beradi xll vl masofa = olingan vaqt x nur tezligi ishlash prinsipi : masofa bir necha sputnik masofalari 1 diapazon konus yuzaning sferik yuza joylashuvini ko’rsatadi. 2 ta diapozon kesishuvi natijasida kuzatuvchi yumaloq gumbazli forma yuzani ko’rishi mumkin 3 diapozon 1va 2 chi natijani ushlab umumiy ko’rinishni beradi rasmlar sayti http://giswww.pok.ibm.com/gps http://giswww.pok.ibm.com/gps • masofalar vaqtlar farqlarini hisoblash orqali olinadi • oddiy gps larda oddiy soatlar o’rnatiladi va ular sputnik soatlaridan aniqliklari kam • nur tezligi 300 000 …

4 / 43

s bo’lib xizmat qiladi (grinvich vaqti-utc) •gps vaqti = tai + 13s • 13 sekundlik o’zgarish 1/6/1980 yildan beri mavjud image courtsy: peter dana, http://www.colorado.edu/geography/gcraft/notes/gps/gps_f.html kod modellari sputnik signallari http://www.colorado.edu/geography/gcraft/notes/gps/gps_f.html navigatsion ma’lumotlar tuzilmasi kod analizi orqali vaqtni hisoblash t d = v (t) • faza (kod) • har bir sputnik yagona signal yuboradi ,1 msec oraliqda • gps esa bu signalni o’z signali bilan taqqoslaydi • vaqtlar farqidan (dt) masofa hisoblab olinadi sputnik signali gps signali – gdop (geometrik) • kenglik, uzoqlik, balandlik va vaqt – pdop (pozitsional) • kenglik, uzoqlik va balandlik – hdop (gorizontal) • kenglik va uzoqlik – vdop (vertikal) • balandlik ravshanlikning xiralashishi (dop) yaxshi gdop yomon gdop sifati juda yaxshi yaxshi qoniqarli qoniqarsiz dop 1-3 4-5 6 >6 ideal sputnik geometriyasi n s w e yaxshi sputnik geometriyasi yomon sputnik geometriyas i n s w e yomon sputnik geometriyasi gps ning xatoliklari manba’i standart joylashuv …

5 / 43

gatsiya vs. yer navigatsiya bu qanchalik yaxshi ishlaydi? gps ning umumiy xarakteristkalari slide 8 slide 9 fazoviy segment gps to’g’risida ma’lumot gps tizim tarkibi fazo segmenti kontrol segmenti gps segmenti iir-15 m (25 sentyabr 2006 y.) kimlar foydalanishadi? nega gps ? qanday ishlaydi? (5 bosqich) ishlash prinsipi : masofa bir necha sputnik masofalari prinsip tuzilmasi: masofa slide 23 joylashuv nuqtalari gps vaqti kod modellari navigatsion ma’lumotlar tuzilmasi kod analizi orqali vaqtni hisoblash ravshanlikning xiralashishi (dop) slide 30 yaxshi sputnik geometriyasi yomon sputnik geometriyasi yomon sputnik geometriyasi (2) gps ning xatoliklari manba’i slide 35 atmosferadan signallar kechikishi signal uzatilishi nosozliklari sababi ko’p nurli uzatish usuli hatoliklari signal nosozliklari inson xatolari maydon o’lchash kuzatuv soatlari slide 43
