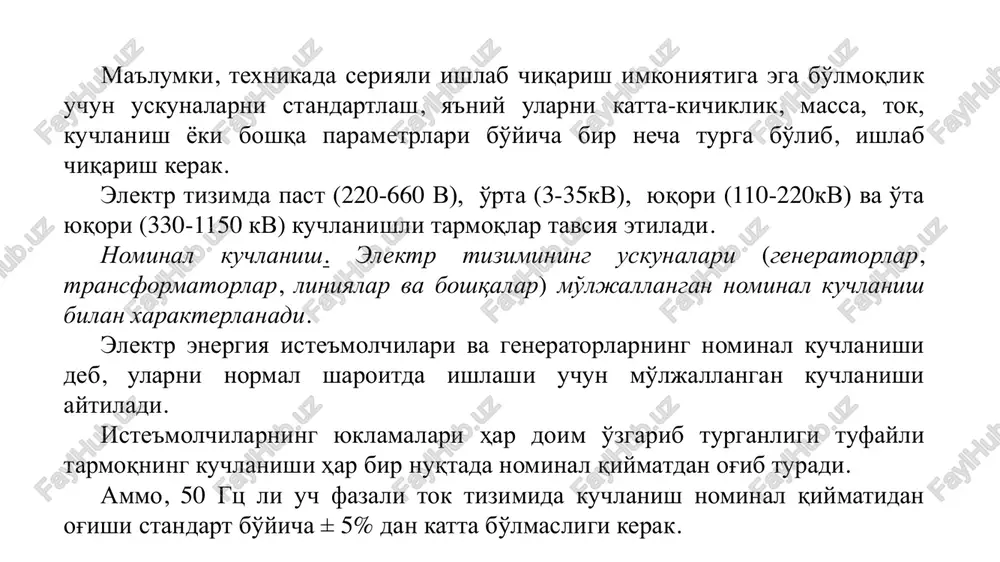

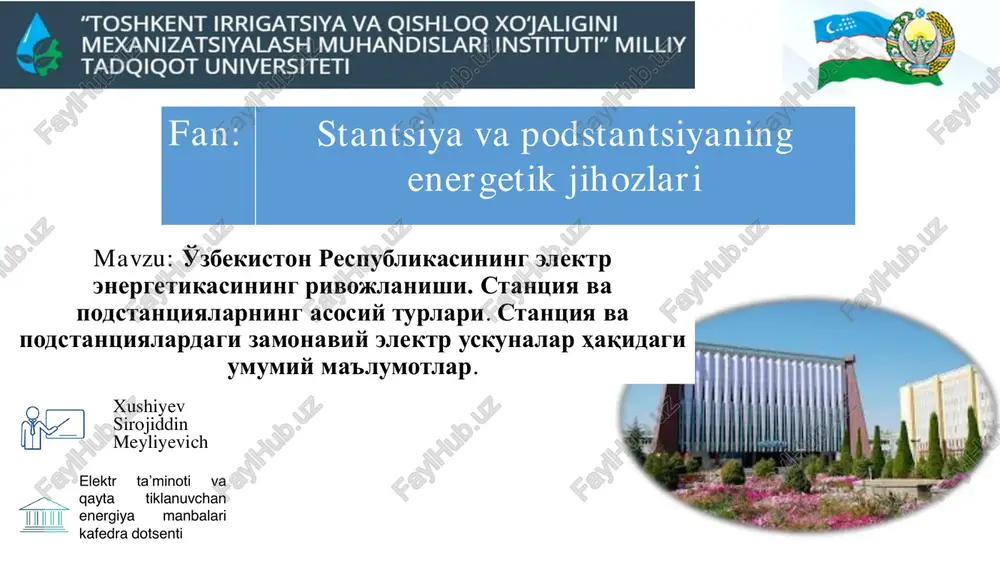

prezentatsiya powerpoint xushiyev sirojiddin meyliyevich mavzu: o'zbekiston respublikasining elektr energetikasining rivojlanishi. stantsiya va podstantsiyalarning asosiy turlari. stantsiya va podstantsiyalardagi zamonaviy elektr uskunalar haqidagi umumiy ma'lumotlar. elektr ta’minoti va qayta tiklanuvchan energiya manbalari kafedra dotsenti fan: stantsiya va podstantsiyaning energetik jihozlari reja: 1. o'zbekiston respublikasining elektr energetikasining rivojlanishi. 2. stantsiya va podstantsiyalarning asosiy turlari 3. stantsiya va podstantsiyalardagi zamonaviy elektr uskunalar haqidagi umumiy ma'lumotlar. ma'lumki, texnikada seriyali ishlab chiqarish imkoniyatiga ega bo'lmoqlik uchun uskunalarni standartlash, ya'niy ularni katta-kichiklik, massa, tok, kuchlanish yoki boshqa parametrlari bo'yicha bir necha turga bo'lib, ishlab chiqarish kerak. elektr tizimda past (220-660 v), o'rta (3-35kv), yuqori (110-220kv) va o'ta yuqori (330-1150 kv) kuchlanishli tarmoqlar tavsiya etiladi. nominal kuchlanish. elektr tizimining uskunalari (generatorlar, transformatorlar, liniyalar va boshqalar) mo'ljallangan nominal kuchlanish bilan xarakterlanadi. elektr energiya iste'molchilari va generatorlarning nominal kuchlanishi deb, ularni normal sharoitda ishlashi uchun mo'ljallangan kuchlanishi aytiladi. iste'molchilarning yuklamalari har doim o'zgarib turganligi tufayli tarmoqning kuchlanishi har …

2 / 20

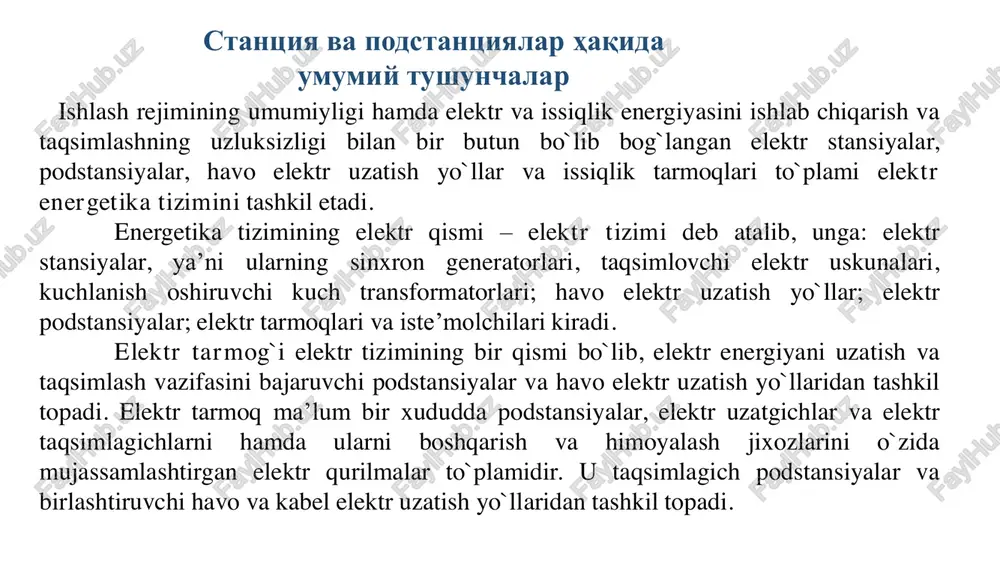

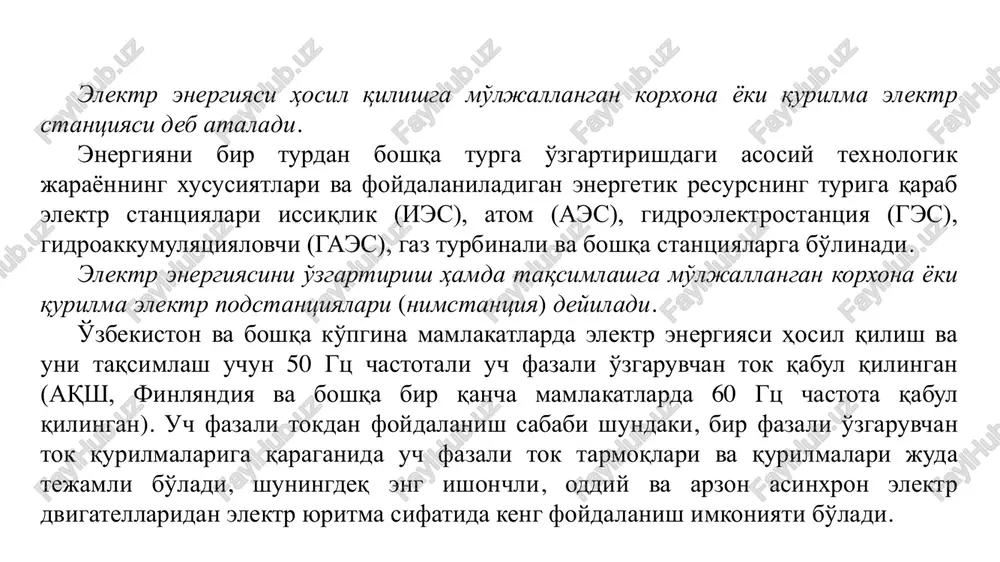

ergiyasini o'zgartirish hamda taqsimlashga mo'ljallangan korxona yoki qurilma elektr podstantsiyalari (nimstantsiya) deyiladi. o'zbekiston va boshqa ko'pgina mamlakatlarda elektr energiyasi hosil qilish va uni taqsimlash uchun 50 gts chastotali uch fazali o'zgaruvchan tok qabul qilingan (aqsh, finlyandiya va boshqa bir qancha mamlakatlarda 60 gts chastota qabul qilingan). uch fazali tokdan foydalanish sababi shundaki, bir fazali o'zgaruvchan tok qurilmalariga qaraganida uch fazali tok tarmoqlari va qurilmalari juda tejamli bo'ladi, shuningdeq eng ishonchli, oddiy va arzon asinxron elektr dvigatellaridan elektr yuritma sifatida keng foydalanish imkoniyati bo'ladi. ishlash rejimining umumiyligi hamda elektr va issiqlik energiyasini ishlab chiqarish va taqsimlashning uzluksizligi bilan bir butun bo`lib bog`langan elektr stansiyalar, podstansiyalar, havo elektr uzatish yo`llar va issiqlik tarmoqlari to`plami elektr energetika tizimini tashkil etadi. energetika tizimining elektr qismi – elektr tizimi deb atalib, unga: elektr stansiyalar, ya’ni ularning sinxron generatorlari, taqsimlovchi elektr uskunalari, kuchlanish oshiruvchi kuch transformatorlari; havo elektr uzatish yo`llar; elektr podstansiyalar; elektr tarmoqlari va iste’molchilari …

3 / 20

n, ikkinchi turga, ya’ni o`zgarmas tokka yoki teskariga, aylantiriladi; kuchlanishi yoki chastotasini o`zgartiriladi, elektr energiya taqsimlanadi va iste’mol qilinadi. elektr qurilmaning ishlash tartibi va vazifalarini uning elektr sxemasi va tuzilishi belgilaydi. taqsimlovchi qurilmalar ru (raspredelitel’nie ustroystva) elektr qurilmalar safiga kirib, muayyan kuchlanishli elektr energiyani qabul qilish va taqsimlash uchun mo`ljallangan va uning tarkibiga kommutasiya jixozlari, yordamchi qurilmalar hamda shinali tok o`tkazgichlari kiradi. taqsimlovchi qurilmalar atmosfera havoda ishlovchi ochiq taqsimlovchi qurilma otq yoki oru (otkritie raspredelitel’nie ustroystva) va metall qobiqda ishlovchi yopiq taqsimlovchi qurilma ytq yoki zru (zakritie raspredelitel’nie ustroystva) turida bajariladi. yopiq qurilma germetik zich qilib berkitilgan bajarilsa, gru (germeticheskie raspredelitel’nie ustroystva) deb ataladi. elektr podstansiyalar elektr qurilmalar to`plami bo`lib, unda elektr energiyaning kuchlanishi, tokining turi - o`zgarmas yoki o`zgaruvchan, chastotasi bo`yicha o`zgartirilib, iste’molchi fiderlarlariga bo`lib taqsimlanadi. podstansiya tarkibi: elektr energiyaning ko`rsatgichlari-parametrlarini o`zgartirish uchun xizmat qiladigan kuch transformatorlari, elektr energiyani bir hildan ikkinchi hilga aylantiruvchi o`zgartgich qurilmalar (preobrazovatel’nie ustroystva), taqsimlash …

4 / 20

g iste’mol qiluvchi podstansiyasi bo`lib, u elektrlashgan va yer ustida yo`naltirilgan transportlar: temir yo`l, metropoliten, tramvaylarning kontakt tarmog`ini yuqori sifatli elektr energiya bilan uzluksiz ta’minlab turishga mo`ljallangan. tortuvchi podstansiyalardan boshqa notortuvchi ist’molchilar ham elektr energiya bilan ta’minlanadilar. tortuvchi podstansiya tp (tyagovaya podstansiya) kontakt tarmog`i ks (kontaktnaya set’) orqali transport vositalariga bog`liq elektr tortish tizimlarining elektr ta’minotini amalga oshiruvchi podstansiyadir. tortuvchi podstansiyalar, seksiyalangan kontakt tarmog`i ks va ularni bog`lovchi havo yoki kabel elektr uzatish yo`llari ichki elektr ta’minotini tashkil qiladi. elektr podstansiyalar podstansiyalar quyidagi sifatlari bilan bir-biridan farqlanadi va bo`linadi: -trasformasiyalash usuli bilan: bir pog`onalik yuqori kuchlanishi 6 kv, 10 kv, 35 kv va ikki pog`onalik yuqori kuchlanishi 110 kv, 220 kv podstansiyalarga; - podstansiyalarga kirib keluvchi tarmoq kuchlanishi bilan: 6 kv, 10 kv, 35 kv 110 kv, 220 kv podstansiyalarga; -boshqarish sxemasi bilan: masofadan boshqaruvli, ya’ni teleboshqaruvli, podstansiyaga; mikroprosessor boshqaruvli podstansiyaga; teleboshqaruvsiz podstansiyaga; -xizmat ko`rsatish usuli bilan: navbatda turuvchi xizmatchisi …

5 / 20

mas tok to`qnashuvchi oraliq tizimiga ega tortuvchi podstansiyalarga; -tok o`zgartgich (preobrazovatel’) turlari bilan: o`zgaruvchan tokni o`zgarmas tokka aylantiruvchi to`g`rilagichli (vipryamitel’nie) tp va to`g`rilagich ham inventorli (vipryamitel’no–inventornie) tp podstansiyalarga; -harakat turi bilan: turg`un podstansiya va harakatlanuvchi podstansiya. tayanch podstansiya (opornaya tp) elektr energiyani tashqi elektr taqsimoti tarmog`idan soni ikki va undan ortiq bo`lgan 35 kv, 110 kv yoki 220 kv kuchlanishli havo elektr uzatish yo`llardan oladi hamda tranzit, shohobchalangan va tupiksimon podstansiyalarning elektr ta’minoti tarmog`ini elektr energiya bilan ta’minlaydi. tranzit-oraliq podstansiya (promejutochnaya tp) tayanch podstansiyalar ichki elektr ta’minotining ikki tarmog`idan elektr energiyani olib, tarmog`larning tayanch podstansiyalari oralig`ini energiya bilan ta’minlaydi. shoxobcha podstansiya (otvetvlennaya tp) yopiq shoxobchalangan bo`lib, tayanch podstansiyalar ichki elektr ta’minotining ikki tarmog`idan elektr energiyani olib, tarmoqlarning tranzit podstansiyalari oralig`ini energiya bilan ta’minlaydi. boshi berk podstansiya (tupikovaya tp) boshqa podstansiyalar elektr ta’minotining ikki tarmog`idan elektr energiyani olib, tarmog`larni mazkur podstansiyagacha bo`lgan oralig`ini energiya bilan ta’minlaydi. pasaytiruvchi podstansiya elektr qurilmalarining elektr …
