1 / 16

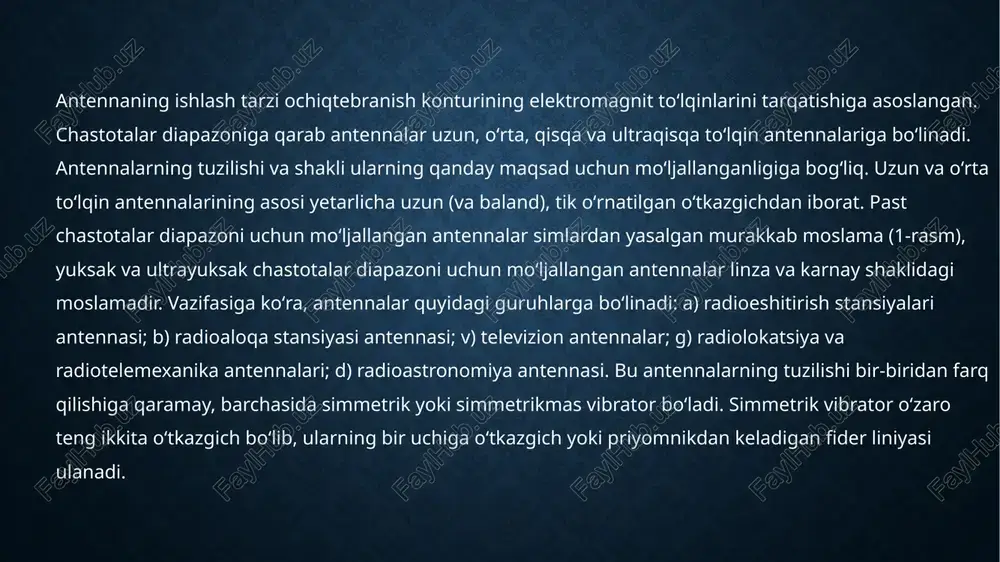

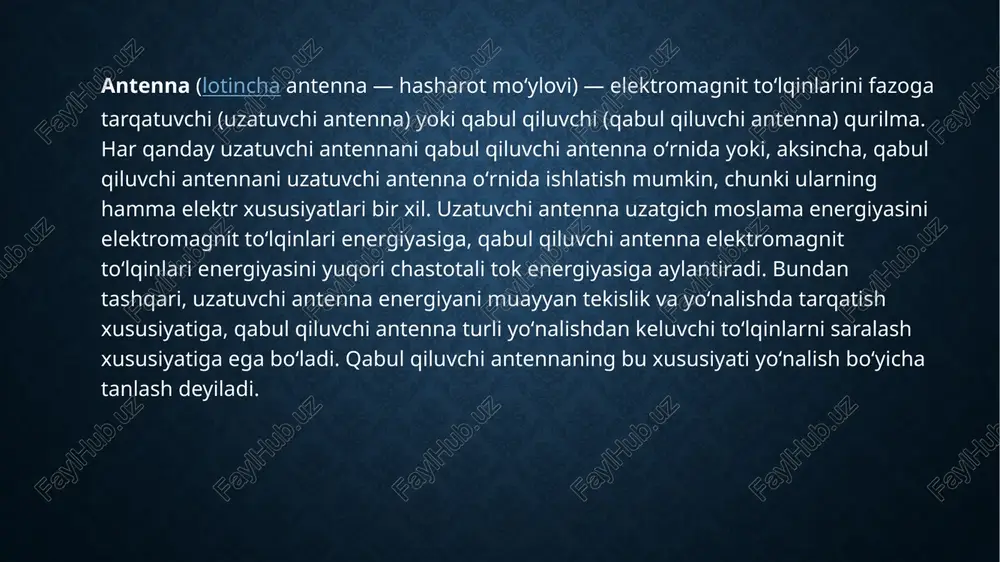

mantiq ilmining predmeti va ahamiyati antennalarni qurish va ishlash prinsiplari antenna (lotincha antenna — hasharot moʻylovi) — elektromagnit toʻlqinlarini fazoga tarqatuvchi (uzatuvchi antenna) yoki qabul qiluvchi (qabul qiluvchi antenna) qurilma. har qanday uzatuvchi antennani qabul qiluvchi antenna oʻrnida yoki, aksincha, qabul qiluvchi antennani uzatuvchi antenna oʻrnida ishlatish mumkin, chunki ularning hamma elektr xususiyatlari bir xil. uzatuvchi antenna uzatgich moslama energiyasini elektromagnit toʻlqinlari energiyasiga, qabul qiluvchi antenna elektromagnit toʻlqinlari energiyasini yuqori chastotali tok energiyasiga aylantiradi. bundan tashqari, uzatuvchi antenna energiyani muayyan tekislik va yoʻnalishda tarqatish xususiyatiga, qabul qiluvchi antenna turli yoʻnalishdan keluvchi toʻlqinlarni saralash xususiyatiga ega boʻladi. qabul qiluvchi antennaning bu xususiyati yoʻnalish boʻyicha tanlash deyiladi. antennaning ishlash tarzi ochiqtebranish konturining elektromagnit toʻlqinlarini tarqatishiga asoslangan. chastotalar diapazoniga qarab antennalar uzun, oʻrta, qisqa va ultraqisqa toʻlqin antennalariga boʻlinadi. antennalarning tuzilishi va shakli ularning qanday maqsad uchun moʻljallanganligiga bogʻliq. uzun va oʻrta toʻlqin antennalarining asosi yetarlicha uzun (va baland), tik oʻrnatilgan oʻtkazgichdan iborat. …

2 / 16

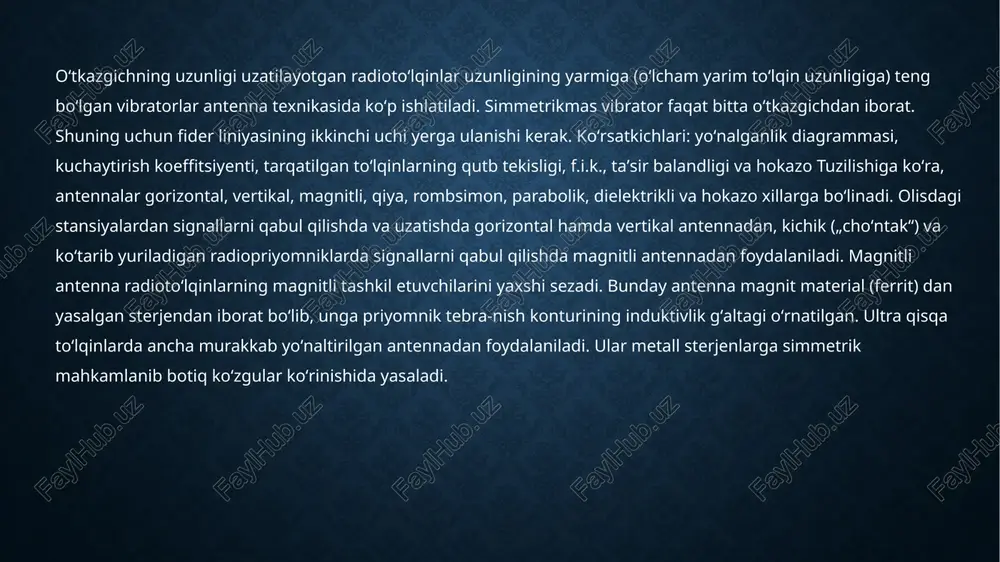

uchiga oʻtkazgich yoki priyomnikdan keladigan fider liniyasi ulanadi. oʻtkazgichning uzunligi uzatilayotgan radiotoʻlqinlar uzunligining yarmiga (oʻlcham yarim toʻlqin uzunligiga) teng boʻlgan vibratorlar antenna texnikasida koʻp ishlatiladi. simmetrikmas vibrator faqat bitta oʻtkazgichdan iborat. shuning uchun fider liniyasining ikkinchi uchi yerga ulanishi kerak. koʻrsatkichlari: yoʻnalganlik diagrammasi, kuchaytirish koeffitsiyenti, tarqatilgan toʻlqinlarning qutb tekisligi, f.i.k., taʼsir balandligi va hokazo tuzilishiga koʻra, antennalar gorizontal, vertikal, magnitli, qiya, rombsimon, parabolik, dielektrikli va hokazo xillarga boʻlinadi. olisdagi stansiyalardan signallarni qabul qilishda va uzatishda gorizontal hamda vertikal antennadan, kichik („choʻntak“) va koʻtarib yuriladigan radiopriyomniklarda signallarni qabul qilishda magnitli antennadan foydalaniladi. magnitli antenna radiotoʻlqinlarning magnitli tashkil etuvchilarini yaxshi sezadi. bunday antenna magnit material (ferrit) dan yasalgan sterjendan iborat boʻlib, unga priyomnik tebra-nish konturining induktivlik gʻaltagi oʻrnatilgan. ultra qisqa toʻlqinlarda ancha murakkab yoʻnaltirilgan antennadan foydalaniladi. ular metall sterjenlarga simmetrik mahkamlanib botiq koʻzgular koʻrinishida yasaladi. qisqa toʻlqin tarqatuvchi va qabul qiluvchi eng sodda antenna oʻlchami yarim to'lqin uzunligiga teng simmetrik vibratordir. vibrator …

3 / 16

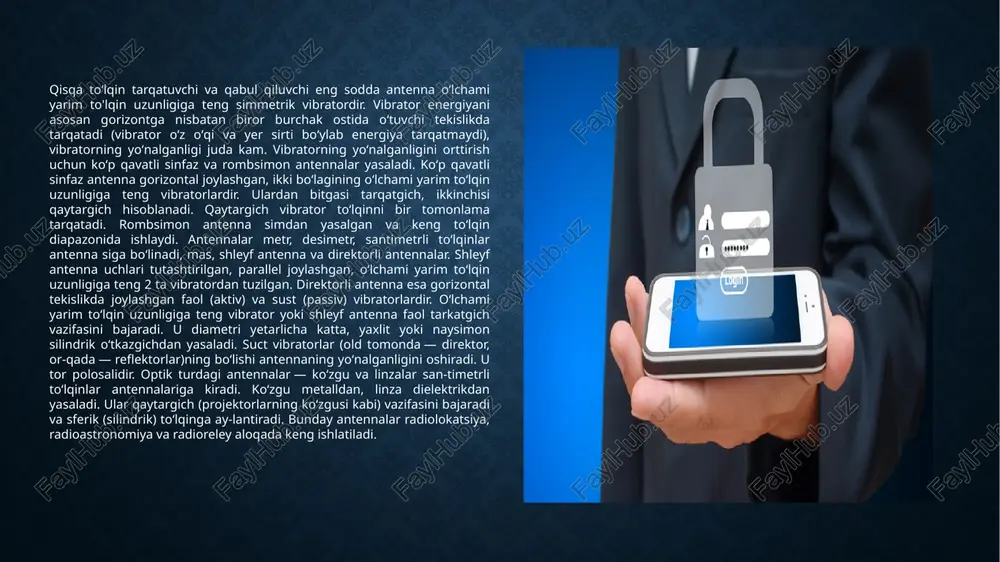

onida ishlaydi. antennalar metr, desimetr, santimetrli toʻlqinlar antenna siga boʻlinadi, mas, shleyf antenna va direktorli antennalar. shleyf antenna uchlari tutashtirilgan, parallel joylashgan, oʻlchami yarim toʻlqin uzunligiga teng 2 ta vibratordan tuzilgan. direktorli antenna esa gorizontal tekislikda joylashgan faol (aktiv) va sust (passiv) vibratorlardir. oʻlchami yarim toʻlqin uzunligiga teng vibrator yoki shleyf antenna faol tarkatgich vazifasini bajaradi. u diametri yetarlicha katta, yaxlit yoki naysimon silindrik oʻtkazgichdan yasaladi. suct vibratorlar (old tomonda — direktor, or-qada — reflektorlar)ning boʻlishi antennaning yoʻnalganligini oshiradi. u tor polosalidir. optik turdagi antennalar — koʻzgu va linzalar san-timetrli toʻlqinlar antennalariga kiradi. koʻzgu metalldan, linza dielektrikdan yasaladi. ular qaytargich (projektorlarning koʻzgusi kabi) vazifasini bajaradi va sferik (silindrik) toʻlqinga ay-lantiradi. bunday antennalar radiolokatsiya, radioastronomiya va radioreley aloqada keng ishlatiladi. radioreleyli aloqada, kosmik radioaloqada, radioastronomiya va boshqa sohalarda oʻta yuqori chastotali parabolik antenna keng tarqalgan. u parabola shaklidagi metall koʻzgu va tarkatgichdan iborat. tarqatgich sifatida kuchsiz yoʻnaltirilgan antenna (karnaylar, kichik reflektorli …

4 / 16

siyasiga bevosita bog'liq. antenalar bir qancha shakllarda bo'lishi mumkin: dipol, yagi, parabolik va boshqalar. har bir tur o'ziga xos ishlash xususiyatlariga ega, masalan, direktsiya, kenglik va chastota diapazonida ishlash. chastota va to'lqin uzunligi har bir antenna faqat ma'lum bir chastota diapazonida samarali ishlaydi. antenna dizayni, odatda, to'lqin uzunligi yoki chastotaga asoslanadi. antennaning ishlash chastotasi uning uzunligi bilan bog'liq bo'lib, to'lqin uzunligi antennaning fizik o'lchamlari bilan mos kelishi kerak. direktivlik va kenglik antennaning yo'nalish xususiyati, ya'ni uning signalni qanday yo'naltirishi, antennaning dizayniga bog'liq. direktiv antennalar faqat ma'lum yo'nalishga kuchli signal uzatadi. masalan, parabolik antennalar uzoq masofaga kuchli signal yo'naltiradi. kenglik, aksincha, antennaning bir vaqtning o'zida katta maydonda signal qabul qilish yoki uzatish qobiliyatidir. samaradorlik antennaning samaradorligi – bu uning uzatayotgan yoki qabul qilayotgan energiyasini maksimal darajada ishlatishi. samaradorlikni oshirish uchun antennada zaif kuchlanish yoki yo'qotishlarni minimallashtirish kerak. buning uchun antennalar yuqori sifatli materiallardan, masalan, mis yoki oltindan ishlab chiqariladi. antenna joylashuvi …

5 / 16

'lanishlar va ulanishlar antennaning samarali ishlashiga yordam beradi. rejalar va mexanizmlar antenna qurilishi vaqtida qanday mexanik mexanizmlar ishlatilishini ham inobatga olish kerak. bu mexanizmlar antennani sozlash va turli joylashuvlarga moslash imkoniyatini yaratadi. sinov va sozlash antennalar qurilgandan so'ng, ularni sinovdan o'tkazish va sozlash kerak bo'ladi. bu jarayon antennaning ishlash parametrlarini aniqlash va ularni optimal darajaga keltirishga yordam beradi. umuman olganda, antennalarni qurish va ishlash prinsiplarini to'g'ri o'rganish va ularga rioya qilish, samarali aloqa tizimlarini yaratish va ular orqali signal uzatishni yaxshilashga imkon beradi. antennalar zamonaviy telekommunikatsiya tizimlarining ajralmas qismi bo'lib, ularning samarali ishlash prinsiplari butun tizimning sifatini belgilaydi. antennaning konstruktsiyasi, shakli, materiali va ishlash chastotasi uning ishlash samaradorligini, signal uzatish yoki qabul qilish qobiliyatini ta'sir qiladi. antennalarni qurishda muhim ahamiyatga ega bo'lgan omillar orasida to'lqin uzunligi, polarizatsiya, direktivlik, kenglik va samaradorlik kabi parametrlar mavjud. antenna dizayni va qurilishi uning ishlash xususiyatlariga to'g'ridan-to'g'ri ta'sir qiladi. masalan, dipol antennalar keng yoyilgan signal …
