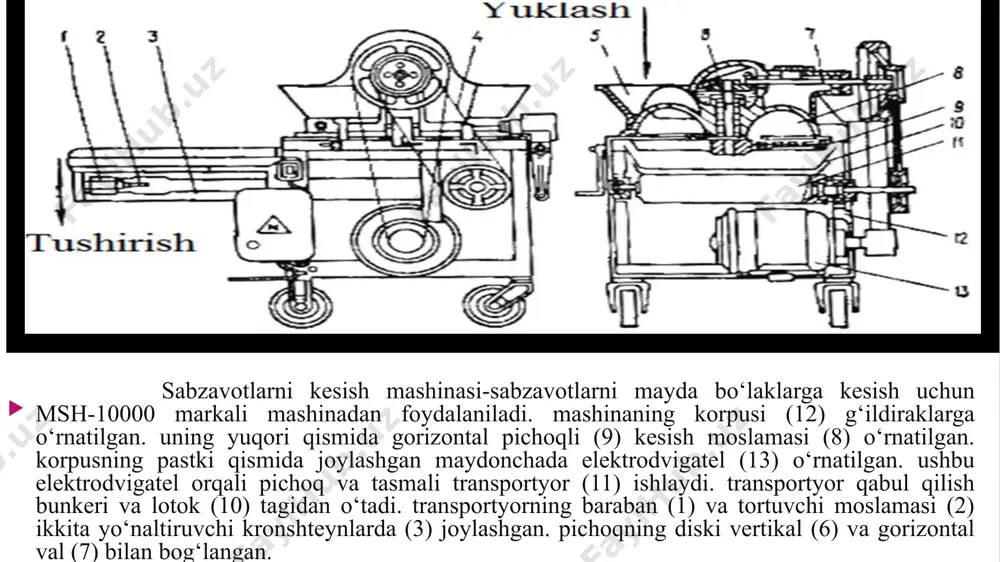

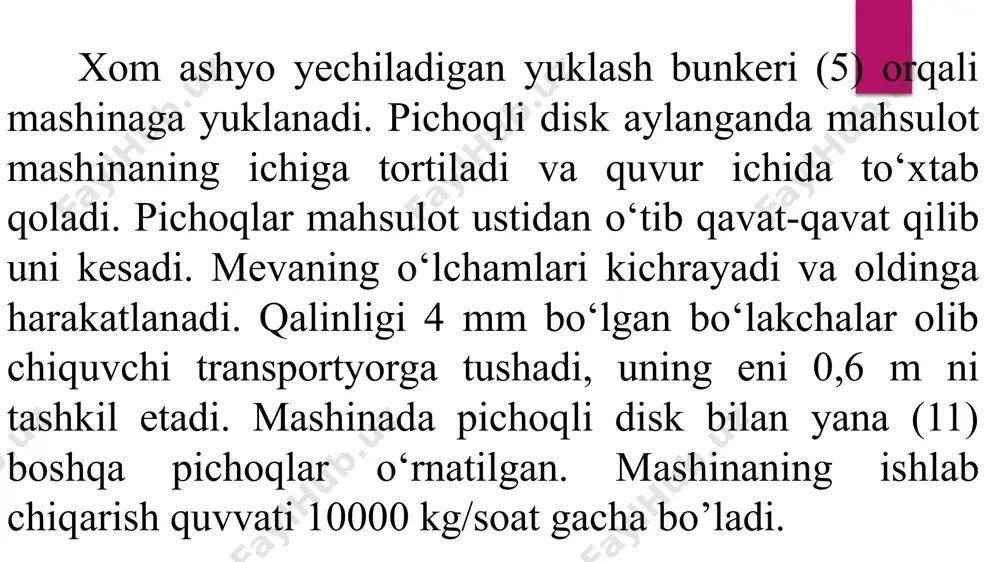

1675936187.pptx /docprops/thumbnail.jpeg qirgich mashinalari, tuzilishi, ishlash prinsiplari slayd qirgich mashinalari, tuzilishi, ishlash prinsiplari reja: sabzavotlarni kesish mashinasi. olmani tozalash va kesish mashinasi. maydalagichlar. sabzavotlarni kesish mashinasi-sabzavotlarni mayda bo‘laklarga kesish uchun msh-10000 markali mashinadan foydalaniladi. mashinaning korpusi (12) g‘ildiraklarga o‘rnatilgan. uning yuqori qismida gorizontal pichoqli (9) kesish moslamasi (8) o‘rnatilgan. korpusning pastki qismida joylashgan maydonchada elektrodvigatel (13) o‘rnatilgan. ushbu elektrodvigatel orqali pichoq va tasmali transportyor (11) ishlaydi. transportyor qabul qilish bunkeri va lotok (10) tagidan o‘tadi. transportyorning baraban (1) va tortuvchi moslamasi (2) ikkita yo‘naltiruvchi kronshteynlarda (3) joylashgan. pichoqning diski vertikal (6) va gorizontal val (7) bilan bog‘langan. xom ashyo yechiladigan yuklash bunkeri (5) orqali mashinaga yuklanadi. pichoqli disk aylanganda mahsulot mashinaning ichiga tortiladi va quvur ichida to‘xtab qoladi. pichoqlar mahsulot ustidan o‘tib qavat-qavat qilib uni kesadi. mevaning o‘lchamlari kichrayadi va oldinga harakatlanadi. qalinligi 4 mm bo‘lgan bo‘lakchalar olib chiquvchi transportyorga tushadi, uning eni 0,6 m ni tashkil etadi. mashinada pichoqli …

a tushadi va pichoqlar bilan doira shaklida kesiladi. kesilgan bo‘laklar mashinadan chiqariladi. bo‘laklarning qalinligini o‘zgartirish uchun pichoqlar almashtiriladi. mashinaning ishlab chiqarish quvvati 1400-1800 kg/soat. olmani tozalash va kesish mashinasi maydalagichlar. olma, pomidorni maydalash qurilmasi. maydalagichlar sharbatlar tayyorlashda qo‘llaniladi. olmalarni maydalash uchun 361 (bxr) turdagi maydalagichlar ishlatiladi. mashina quyidagi qismlardan iborat: stanina, korpus, val qopqog‘i, parrakli val, rotor, pichoq ushlagich, elektrodvigatel, mufta. val ichiga parrakli rotor o‘rnatiladi. pichoq ushlagichda esa 15 ta pichoq o‘rnatiladi. olmalar yuklash bunkeri orqali korpus ichiga tushadi va parraklar yordamida pichoqlar o‘rnatilgan tomonga harakatlanadi. rotor katta tezlik bilan aylanganda olmalarni pichoqlarga tashlaydi va mevalar maydalanadi. meva bo‘laklari korpusdagi teshiklardan o‘tib mashinadan chiqadi. mashinaning ishlab chiqarish quvvati 5000-7000 kg/coat. meva-sabzavotlarni maydalash uchun a-9-kis maydalagich uskunasi ham ilatiladi. uskunada xom ashyo shnek yordamida rotor tomonga harakatlanadi. rotor aylanaganda xom ashyoni pichoqlarga tashlaydi. maydalangan meva va sabzavotlar maxsus teshiklardan mashinadan chiqariladi. a9-kis maydalagich mashinasi: 1-bunker, 2-karkas, 3-uzatma, 4-val pomidorni maydalash …

. sharbat va urug‘lar to‘rdan o‘tib qirg‘ichga yuboriladi. pomidor mag‘zi va po‘stlari pichoq bilan maydalanadi va separatordan qirg‘ichga yuboriladi. qirg‘ich ichida to‘rli baraban, uning ichida esa val va uchta bich o‘rnatilgan. bichlar yordamida separatordan chiqadigan mahsulot baraban ichida bir tekis taqsimlanadi. baraban aylanganda markazdan qochma kuchlar ta’sirida mahsulot teshiklardan o‘tkaziladi. baraban ichida qolgan urug‘lar alohida chiqariladi. qirg‘ich mashinalari. universal, ikkitalik, uchtalik qirg’ich. qirg‘ich mashinalarida maydalangan yoki blanshirlangan mevalarni ikkita fraksiyaga: suyuq mevalar (mag‘zi bilan) va qattiq (urug‘lar, danaklar, meva bandlari) bo‘linadi. qirg‘ich mashinalari quyidagi turlarga bo‘linadi: mo‘ljallanganligiga ko‘ra – urug‘li mevalar, danakli mevalar uchun (universal); ishlash tamoyiliga ko‘ra – bichli va bichsiz; barabanlarining shakliga ko‘ra – silindr yoki konussimon barabanli; shuningdek boshqarish usuli va ishlab chiqarish quvvati bo‘yicha mashinalar farqlanadi. ikkitalik qirg‘ich - mahsulotni ikki marta maydalash uchun t1-kp2d markali qirg‘ich mashinasi ishlatiladi. uskuna ikkita yuqori va pastki teshikli barabanlardan iborat. mahsulot yuqoridan mashinaga yuklanadi. yuqori barabanda teshiklar diametri 1,5 …

89. 6. демичев г.м. складское, тарное хозяйств и технология транспортно-складских процессов. - м., высшая школа, 1978. image1.jpeg image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png
