1 / 52

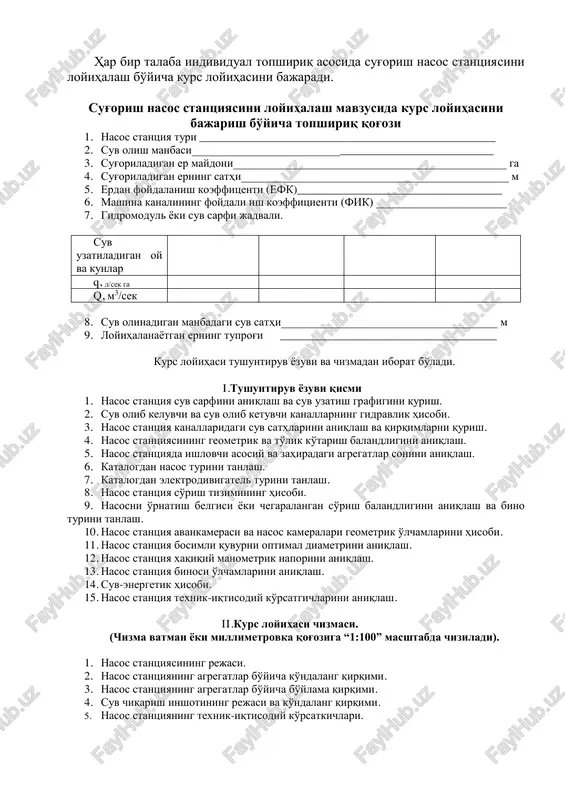

har bir talaba individual topshiriq asosida sug'orish nasos stantsiyasini loyihalash bo'yicha kurs loyihasini bajaradi. sug'orish nasos stantsiyasini loyihalash mavzusida kurs loyihasini bajarish bo'yicha topshiriq qog'ozi 1. nasos stantsiya turi ____________________________________________________ 2. suv olish manbasi_____________________________________________________ 3. sug'oriladigan er maydoni________________________________________________ ga 4. sug'oriladigan erning sathi_______________________________________________ m 5. erdan foydalanish koeffitsenti (efk)____________________________________ 6. mashina kanalining foydali ish koeffitsienti (fik) _______________________ 7. gidromodul yoki suv sarfi jadvali. suv uzatiladigan oy va kunlar q, l/sek ga q, m3/sek 8. suv olinadigan manbadagi suv sathi______________________________________ m 9. loyihalanayotgan erning tuprog'i ______________________________________ kurs loyihasi tushuntiruv yozuvi va chizmadan iborat bo'ladi. i.tushuntiruv yozuvi qismi 1. nasos stantsiya suv sarfini aniqlash va suv uzatish grafigini qurish. 2. suv olib keluvchi va suv olib ketuvchi kanallarning gidravlik hisobi. 3. nasos stantsiya kanallaridagi suv sathlarini aniqlash va qirqimlarni qurish. 4. nasos stantsiyasining geometrik va to'lik ko'tarish balandligini aniqlash. 5. nasos stantsiyada ishlovchi asosiy va zahiradagi agregatlar sonini aniqlash. 6. katalogdan nasos …

2 / 52

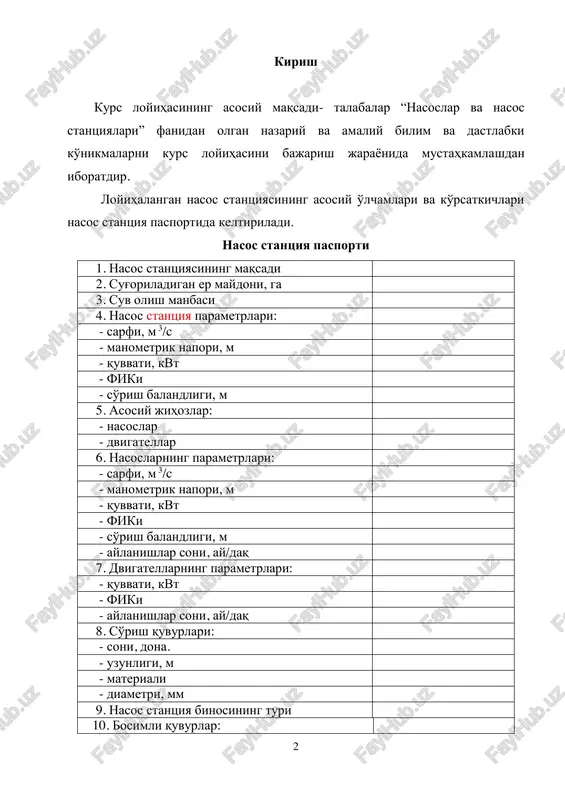

i chizmasi. (chizma vatman yoki millimetrovka qog'oziga “1:100” masshtabda chiziladi). 1. nasos stantsiyasining rejasi. 2. nasos stantsiyaning agregatlar bo'yicha ko'ndalang qirqimi. 3. nasos stantsiyaning agregatlar bo'yicha bo'ylama qirqimi. 4. suv chiqarish inshotining rejasi va ko'ndalang qirqimi. 5. nasos stantsiyaning texnik-iqtisodiy ko'rsatkichlari. 2 kirish kurs loyihasining asosiy maqsadi- talabalar “nasoslar va nasos stantsiyalari” fanidan olgan nazariy va amaliy bilim va dastlabki ko'nikmalarni kurs loyihasini bajarish jarayonida mustahkamlashdan iboratdir. loyihalangan nasos stantsiyasining asosiy o'lchamlari va ko'rsatkichlari nasos stantsiya pasportida keltiriladi. nasos stantsiya pasporti 1. nasos stantsiyasining maqsadi 2. sug'oriladigan er maydoni, ga 3. suv olish manbasi 4. nasos stantsiya parametrlari: - sarfi, m 3/c - manometrik napori, m - quvvati, kvt - fiki - so'rish balandligi, m 5. asosiy jihozlar: - nasoslar - dvigatellar 6. nasoslarning parametrlari: - sarfi, m 3/c - manometrik napori, m - quvvati, kvt - fiki - so'rish balandligi, m - aylanishlar soni, ay/daq 7. dvigatellarning parametrlari: - …

3 / 52

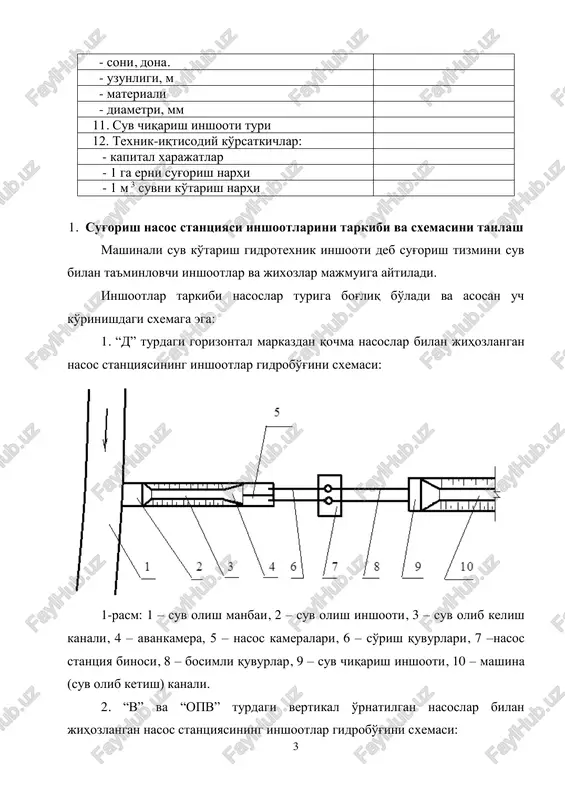

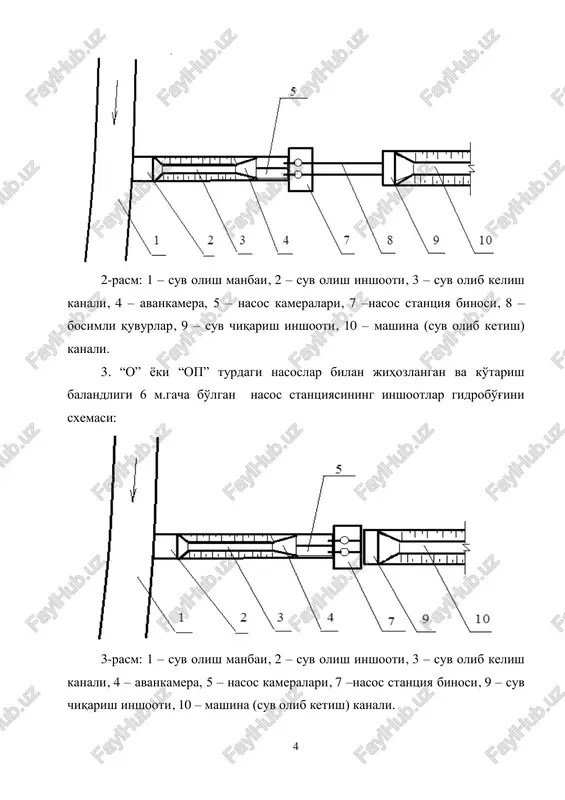

i, 3 – suv olib kelish kanali, 4 – avankamera, 5 – nasos kameralari, 6 – so'rish quvurlari, 7 –nasos stantsiya binosi, 8 – bosimli quvurlar, 9 – suv chiqarish inshooti, 10 – mashina (suv olib ketish) kanali. 2. “v” va “opv” turdagi vertikal o'rnatilgan nasoslar bilan jihozlangan nasos stantsiyasining inshootlar gidrobo'g'ini sxemasi: 4 2-rasm: 1 – suv olish manbai, 2 – suv olish inshooti, 3 – suv olib kelish kanali, 4 – avankamera, 5 – nasos kameralari, 7 –nasos stantsiya binosi, 8 – bosimli quvurlar, 9 – suv chiqarish inshooti, 10 – mashina (suv olib ketish) kanali. 3. “o” yoki “op” turdagi nasoslar bilan jihozlangan va ko'tarish balandligi 6 m.gacha bo'lgan nasos stantsiyasining inshootlar gidrobo'g'ini sxemasi: 3-rasm: 1 – suv olish manbai, 2 – suv olish inshooti, 3 – suv olib kelish kanali, 4 – avankamera, 5 – nasos kameralari, 7 –nasos stantsiya binosi, 9 – suv chiqarish inshooti, …

4 / 52

ini oldini oladi; 10 – mashina kanali. 2. sug'orish nasos stantsiyasining asosiy parametrlarini aniqlash 2.1. nasos stantsiya suv sarfini aniqlash suv olib kelish kanali, nasos stantsiya va mashina kanalining suv sarflari bir xil bo'lib, quyidagi formula orqali aniqlanadi: qi = mk ii qefk   1000 (m3/s) bu erda: i -sug'orish maydoni, (ga); 6 efk- erdan foydalanish koeffitsenti; qi- keltirilgan gidromodul kattaligi; mk - mashina kanalining foydali ish koeffitsenti. hisoblar 1-jadvalga yoziladi. 1-jadval sana (topshiriq blankidan) qi, l/s ga (topshiriq blankidan) qi , m 3/s 1-jadval asosida suv iste'moli grafigi quriladi (4-rasm), so'ng undan suv sarflarini qaytarilish grafigi quriladi, bunda sarflar kamayishi bo'yicha joylashtirilib, har bir sarfni davomiyligi esa kunlarda beriladi (5-rasm). nasos stantsiyaning hisobiy suv sarfi deb suv iste'moli grafigidagi maksimal sarf qabul qilinadi: qns = qmax 9 4-rasm. suv iste'moli grafigi 5-rasm. suv sarflarini qaytarilish grafigi 10 2.2. kanallarni gidravlik hisobi mashina kanalini gidravlik hisobi maksimal sarf qns …

5 / 52

5 0,0225 0,0250 0,012-0,014 0,015-0,017 0,017-0,030 0,020-0,025 11 3-jadval kanal o'zani qirg'oqlarini qiyalik koeffitsienti “m” tuproq turi sarflar, m 3 / c 10 dan ortiq 10÷2 2÷0,5 0,5 kam tosh, qumli shag'al gil, og'ir va o'rtacha qumoq tuproq engil qumoq tuproq, qumloq tuproq qum 1,25 1,5 1,75 2,25 1,0 1,25 1,5 2,0 1,0 1,25 1,5 1,75 1,0 1,0 1,25 1,5 4-jadval. damba yuqori qismini eni “a” va dambani jadallashgan suv sathidan balandlik zaxirasi “∆” qiymatlari. qjad, m3/s 50÷30 30÷10 10÷5 5÷1 1÷0,5 0,5 kam a, m 2,5÷2,0 2,0÷1,5 1,5÷1,25 1,25÷1,0 1,0÷0,8 0,8÷0,5 ∆, m 0,6 0,5 0,4 0,4 0,2÷0,3 0,2÷0,3 5-jadval. tuproqlarni chegaraviy yuvilish tezligi “vt” tuproq turi vt, m/s o'rtacha va mayda qum yirik qum mayda shag'al o'rtacha shag'al yirik shag'al mayda toshloq o'rtacha toshloq yirik toshloq mayda qumoq tuproq 0,45÷0,6 0,6÷0,75 0,75÷0,9 0,9÷1,1 1,1÷1,3 1,3÷1,4 1,4÷1,8 1,8÷2,2 0,7÷0,9 12 o'rtacha qumoq tuproq og'ir qumoq tuproq gil 0,75÷1,0 0,85÷1,2 …
