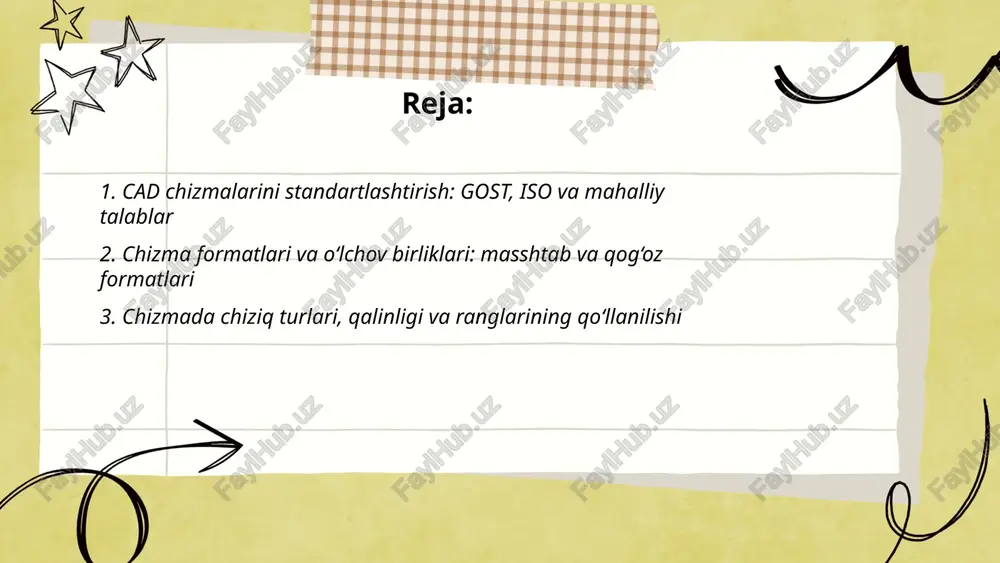

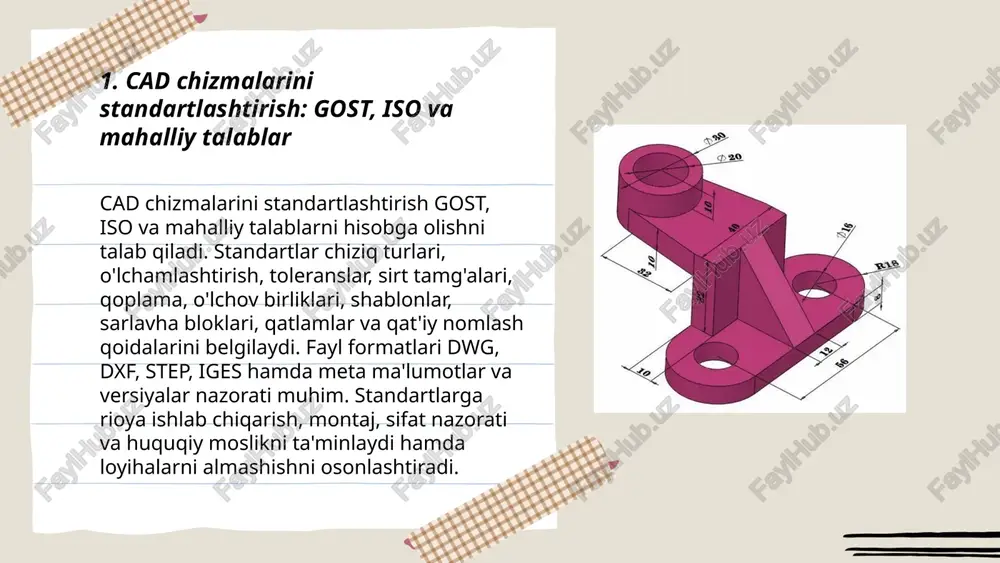

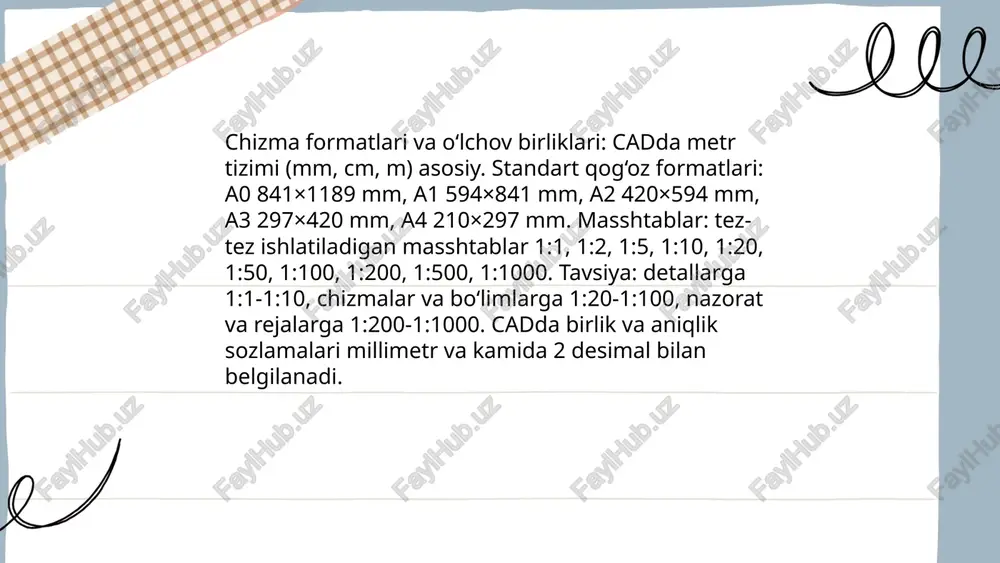

cad dasturlarida chizmalarni loyihalash qoidalari,uslublari va ahamiyati poʻlatjonov mardonali 3-kurs,19-23mst guruh cad dasturlarida chizmalarni loyihalash qoidalari,uslublari va ahamiyati poʻlatjonov mardonali 3-kurs,19-23mst guruh cad dasturlarida chizmalarni loyihalash qoidalari,uslublari va ahamiyati poʻlatjonov mardonali 3-kurs,19-23mst guruh reja: 1. cad chizmalarini standartlashtirish: gost, iso va mahalliy talablar 2. chizma formatlari va o‘lchov birliklari: masshtab va qog‘oz formatlari 3. chizmada chiziq turlari, qalinligi va ranglarining qo‘llanilishi ... t.me/slaydai_bot 1. cad chizmalarini standartlashtirish: gost, iso va mahalliy talablar cad chizmalarini standartlashtirish gost, iso va mahalliy talablarni hisobga olishni talab qiladi. standartlar chiziq turlari, o'lchamlashtirish, toleranslar, sirt tamg'alari, qoplama, o'lchov birliklari, shablonlar, sarlavha bloklari, qatlamlar va qat'iy nomlash qoidalarini belgilaydi. fayl formatlari dwg, dxf, step, iges hamda meta ma'lumotlar va versiyalar nazorati muhim. standartlarga rioya ishlab chiqarish, montaj, sifat nazorati va huquqiy moslikni ta'minlaydi hamda loyihalarni almashishni osonlashtiradi. ... t.me/slaydai_bot chizma formatlari va o‘lchov birliklari: cadda metr tizimi (mm, cm, m) asosiy. standart qog‘oz formatlari: a0 841×1189 …

2 / 19

ziqlari yupqa. ranglar qatlam identifikatsiyasi va chop parametrlariga mos 1=qizil, 2=sariq, 3=yashil, 4=ko‘k kabi indekslar bilan ishlatiladi. standartlar: iso/asme/gost. ... t.me/slaydai_bot 4. ko‘rsatmalar va proyeksiyalar: ortogonal, izometrik va maxsus proyeksiyalar ko‘rsatmalar va proyeksiyalar cad chizmalarida ob’ektning tashqi va ichki shaklini taqdim etish uchun ishlatiladi. ortogonal proyeksiya parallel nur va perpendikulyar proyeksion tekislik bilan plan, fasad va bo‘limlarda haqiqiy o‘lchamlarni beradi. izometrik proyeksiya 120° burchakdagi o‘q bo‘yicha teng shkalali aksinometriyadir, o‘lchamlarni solishtirishni osonlashtiradi. maxsus proyeksiyalarga kosoy, perspektiv va yordamchi proyeksiyalar kiradi, bu turli burchaklardan ko‘rinishni va vizualizatsiyani yaxshilaydi. ... t.me/slaydai_bot o‘lchovlash va tolerans qoidalari: geometrik toleranslar shakl, yo‘nalish, joylashuv va aylanish uchun belgilanadi. tolerans zonalari va datum tizimi yordamida aniqlanadi. cad chizmada pasportlashda nominal o‘lcham, tolerans qiymatlari (±), it sinflari va yuzalarning xiraligi ko‘rsatiladi. geometrik vaziyatlar uchun pozitsiya, paralellik, perpendikulyarlik, tekislik belgilanadi. tekshirishda cmm, kalıplar va o‘lchov stendlari ishlatiladi. pasport hujjati o‘lchov natijalari va moslik statusini o‘z ichiga oladi. ... t.me/slaydai_bot …

3 / 19

izma sarlavha varaqlari va shablonlarini yaratishda quyidagi qoidalar muhim: 1) varaqlarning o‘lchamlari va chetlari standartlarga mos bo‘lishi; 2) sarlavhada loyiha nomi, chizma nomi, ish raqami, muallif, tasdiqlovchi, sana, o‘lchov masshtabi, varaqlarning soni va varaq raqami ko‘rsatiladi; 3) reviziya jurnali va izohlar uchun joy ajratiladi; 4) chiziq qalinliklari, shriftlar va qatlamlar bir xilda qo‘llanadi; 5) birliklar va o‘lchov tizimi aniq belgilanadi; 6) ramka va sarlavha pastki o‘ng burchakka joylashtiriladi. ... t.me/slaydai_bot layer (qatlam) tizimi cad chizmalarini tashkil etish, ko'rinishni boshqarish va qatlam siyosatini joriy etish uchun mo'ljallangan. tashkil etish tamoyillari: funksiyaga ko'ra ajratish (arkitektura, konstruksiya, elektro), tartib raqam va prefikslardan foydalanish, rang, chiziq turi va qalinlik standartlarini belgilash. nomlash qoidalari: qisqacha prefiks, ta'rif va versiya/korpus raqami (masalan ar-devor-01), izchillik, qoidabuzarliklarni tekshirish va hujjatlash orqali qatlam siyosatini saqlash zarur. ... t.me/slaydai_bot kesimlar uchun hatch naqshlari 45° yoki 30° burchakda chiziladi, chiziq oralig‘i materialga qarab 1–5 mm; ingichka elementlarda 0.5–1 mm. qoida bo‘yicha …

4 / 19

va cheklovlar asosida bog'langan model yaratib, variantlarni joriy etishni osonlashtiradi. parametrlar jadvali, bog'lanishlar, konstraintlar, versiyalash va hujjatlashtirish samaradorlik va moslashuvchanlikni oshiradi hamda bom va eksport formatlari bilan integratsiyani qo'llab-quvvatlaydi. ... t.me/slaydai_bot parametrik chizma uslublari chizmada o'zgaruvchan parametrlar va cheklovlarga asoslangan. parametrlar 3 asosiy turga bo'linadi: geometrik (nuqta, chiziq), o'lchovli (masofa, burchak) va matematik formulalar. cheklovlar: moslama (coincident), parallel, perpendikulyar, teng; drayver va boshqariluvchi o'lchovlar mavjud. afzalliklari: dizayn niyati saqlanishi, tez o'zgartirish, variantlar yaratish, hisoblash va avtomatlashtirish. cadda parametrik kutubxonalar, jadval bog'lanishlari va optimizatsiya protseduralari qo'llanadi. ... t.me/slaydai_bot 2d va 3d chizmalar integratsiyasi cad jarayonida projeksiyalar, bo‘linmalar, ekstrudatsiya va bo‘shliqga aylantirish orqali amalga oshiriladi. konvertatsiyada dwg, dxf, step, iges va stl kabi formatlar qo‘llanadi. parametrik bog‘lamlar, qatlam (layer) xaritalash, o‘lchov birliklari va toleranslarni saqlash muhim. meshdan solidga konversiya, skanerlash va reverse engineering yordamida modellash mumkin. avtomatlashtirish uchun api va skriptlardan foydalanish, geometriya tekshiruvi va anotatsiya hamda bom uzatishni tasdiqlash zarur. ma’lumot …

5 / 19

yo‘qolishi mumkin. konvertatsiya vositalari va neutral formatlar ishlatish, metadata va bomni tekshirish tavsiya etiladi. ... t.me/slaydai_bot bosma va chiqish sozlamalarida plotter va printer uchun varaq o‘lchami (a0,a1,a2,a3,a4), chizma masshtabi (masalan 1:50,1:100), plot maydoni va ofsetni sozlash, qatlamlar va chiziq qalinligi nazorati, ctb/stb plot style fayllari, rang va qora‑oq chiqishini belgilash, vektorli pdf eksporti yoki rastrli 300–600 dpi tanlovi, shriftlarni joylashtirish (embedding), maket va ko‘rsatish oynasi konfiguratsiyasi, chop etish oldidan oldindan ko‘rish va printer drayverini tanlash zarur ... t.me/slaydai_bot chizmalarni tekshirish va sifat nazorati quyidagi usullarni o‘z ichiga oladi: 1) avtomatlashtirilgan validatsiya va qoidalar tekshiruvi, 2) ziddiyat va kesishish (clash) aniqlash, 3) qatlam va atribut mosligini tekshirish, 4) o‘lchov va toleranslarni avtomatik solishtirish, 5) parametrik va geometrik cheklovlar tekshiruvi, 6) versiyalarni solishtirish va revision nazorat, 7) bom va atribut ma’lumotlarini tekshirish, 8) vizual inspeksiya, peer-review va tekshirish ro‘yxatlari. ... t.me/slaydai_bot 16. versiya nazorati va hamkorlik: fayl boshqaruvi va o‘zgarishlarni izlash versiya …
