1 / 31

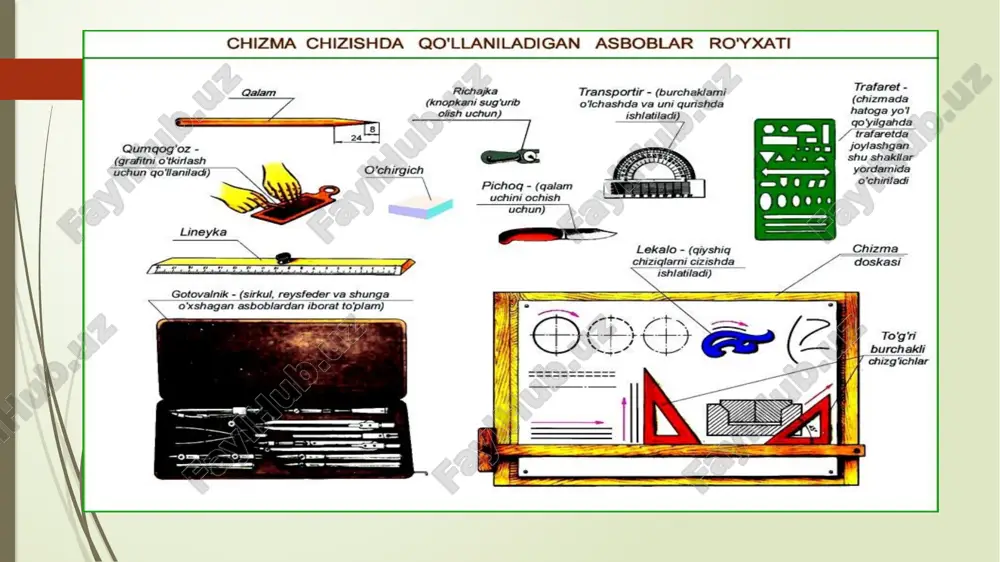

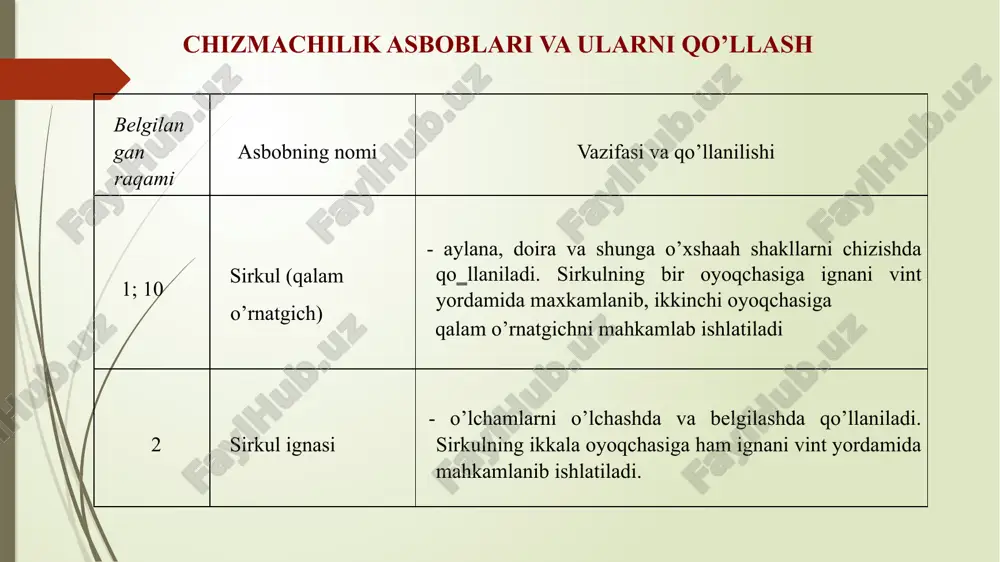

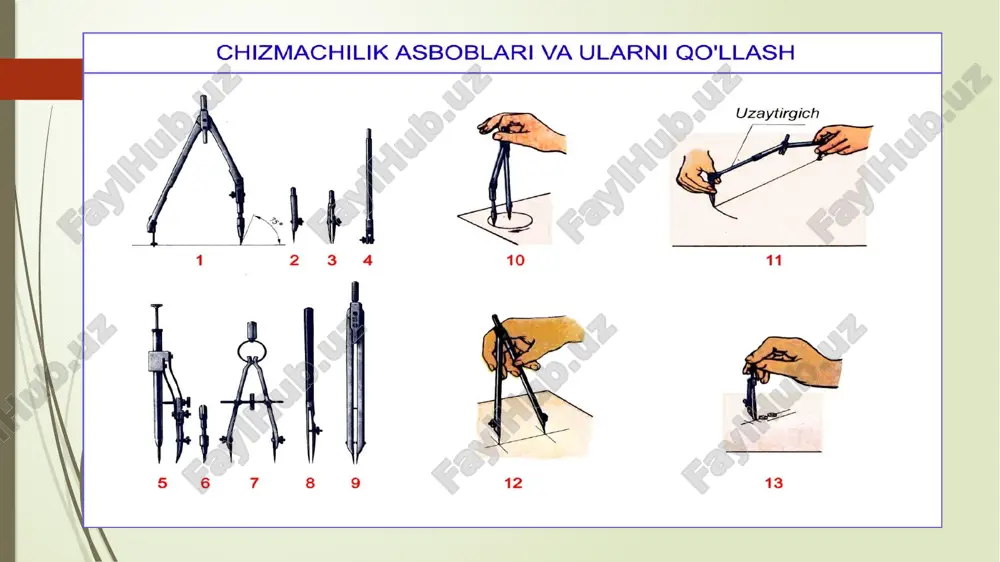

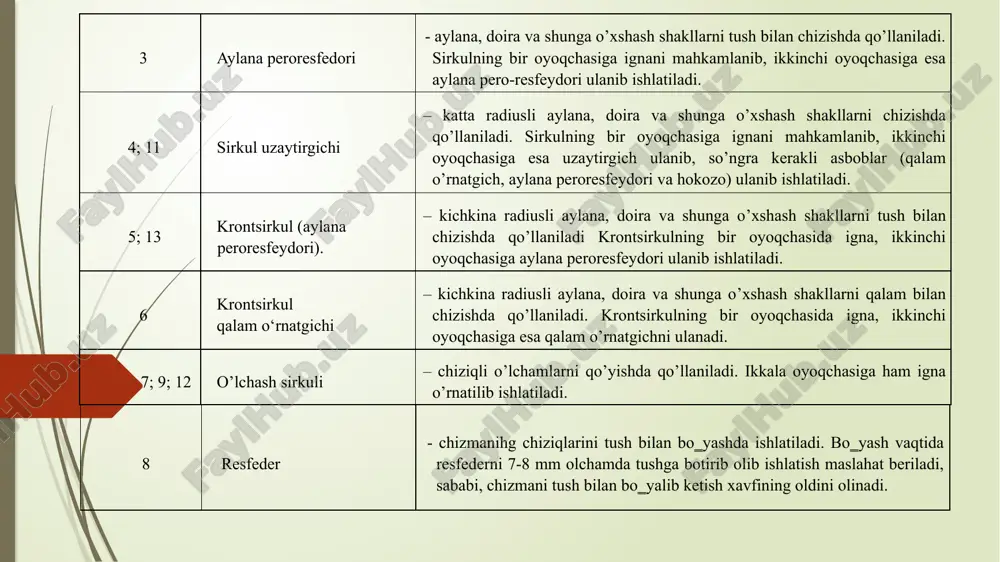

1-amaliy mashg‟ulot . mavzu: kxyat ning asosiy qoidalari bo’yicha chizmalarni rasmiy lashtirish. formatlar, masshtablar, chiziq turlari, chizma shriftlari o`z dst 2.307-96.o`lchamlar qo`yish qoidalari. asosiy yozuv. reja: 1.kxyat ning asosiy qoidalari bo’yicha chizmalarni rasmiy lashtirish. 2.formatlar, masshtablar. 3.chiziq turlari, chizma shriftlari o`z dst 2.307-96. 4.o`lchamlar qo`yish qoidalari. asosiy yozuv. 1-ma’ruza mavzu: kxyat ning asosiy qoidalari bo’yicha chizmalarni rasmiy lashtirish. reja: 1.kxyat ning asosiy qoidalari bo’yicha chizmalarni rasmiy lashtirish. 2.formatlar, masshtablar. 3.chiziq turlari, chizma shriftlari o`z dst 2.307-96. 4.o`lchamlar qo`yish qoidalari. asosiy yozuv. belgilan gan raqami asbobning nomi vazifasi va qo’llanilishi 1; 10 sirkul (qalam o’rnatgich) - aylana, doira va shunga o’xshaah shakllarni chizishda qo‗llaniladi. sirkulning bir oyoqchasiga ignani vint yordamida maxkamlanib, ikkinchi oyoqchasiga qalam o’rnatgichni mahkamlab ishlatiladi 2 sirkul ignasi - o’lchamlarni o’lchashda va belgilashda qo’llaniladi. sirkulning ikkala oyoqchasiga ham ignani vint yordamida mahkamlanib ishlatiladi. chizmachilik asboblari va ularni qo’llash 3 aylana peroresfedori - aylana, doira va shunga o’xshash shakllarni tush …

2 / 31

ylana, doira va shunga o’xshash shakllarni qalam bilan chizishda qo’llaniladi. krontsirkulning bir oyoqchasida igna, ikkinchi oyoqchasiga esa qalam o’rnatgichni ulanadi. 7; 9; 12 o’lchash sirkuli – chiziqli o’lchamlarni qo’yishda qo’llaniladi. ikkala oyoqchasiga ham igna o’rnatilib ishlatiladi. 8 resfeder - chizmanihg chiziqlarini tush bilan bo‗yashda ishlatiladi. bo‗yash vaqtida resfederni 7-8 mm olchamda tushga botirib olib ishlatish maslahat beriladi, sababi, chizmani tush bilan bo‗yalib ketish xavfining oldini olinadi. formatlar barcha chizma va konstruktorlik hujjatlari gost 2301-96 bilan belgilangan formatlarda bajariladi. 1. gost – davlat standarti. 2– standart klassi; 3– klassifikatsiya guruhining kodi; 01 – guruhdagi standartning tartib raqami; 96 – standartning ro‘yxatga olingan yoki qayta tasdiqlangan yili; formatlar shartli a harfi va 0, 1, 2, 3, 4 raqamlari bilan belgilanadi. masalan, a4 (210x297) o‘lchami birlik format sifatida belgilangan va boshqa formatlar ushbu a4 ning qisqa tomonini ikkiga ko‘paytirish natijasida hosil qilinadi. formatni chizma chizishga tayyorlash ramka (hoshiya) chizig‘ini chizish va asosiy yozuv …

3 / 31

0,3 5 5 3,5 1 8,5 3 0,5 7 5 1,4 12 4,2 0,7 10 7 2 17 6 1 14 10 2,8 24 8,4 1,4 20 14 4 34 12 2 o'lchov berish. muhandislik chizmalari bitirilgandan so'ng, o'lchov berish eng muhim ishlardan biridir. hamma chizish kerak bo'lgan o'lchovlar chizmada chizilgan bo'lishi kerak va ular o'qishga oson, oson topiladigan va adashtirmaydigan qilib ko'rsatilishi kerak. ajoyib chizmani yomon o'lchanishlar bilan buzish mumkin. britaniya chizmachiligida nuqta (o'nlik kasridagi) oddiy usulda yoziladi masalan 15.26. evropada shunga qaramasdan metrik o'lchovda u vergul bo'ladi masalan 15,26 yoki 0,003. yana metrik o'lchovad har uchta raqamdan so'ng joy tashlab ham ketiladi. shuni yodda tutish kerakki birdan kichik qiyamatlarni yo'q deb hisoblanadi. muhandislik chizmasida hamma o'lchovlar millimetrda bo'ladi uni o'lchamlariga qaramasdan lekin bazida santimetr va metr ham ishlatilinadi. chizmani o'lchamlarini kiritishda ko'p qoidalari bor leki ikki odam bir xil chizmani bir xil o'lchashi kam uchraydi. shunga qaramasdan siz …

4 / 31

di. yoki aylanani kesib o'tib yoki tashqariga proeksiyalanib o'lchash mumkin 'diametr' so'zini o'rniga , o'lchov oldiga • shu belginini qo'yish orqali amalga oshiriladi. qachonki radiusni ko'rsatayotganingaizda, agar imkoni bo'lsa, uning markazini ko'rsating. radius haqiqiy omlchovi tashqi chiziq oldida yoki undan tashqarida ko'rsatish mumkin. radius so'zini r bilan almashtiriladi va o'lchov oldiga qo'yiladi. agarda yuqoridagi usullar bilan kichik radius va diametrlarni o'lchab bo'lmasa chiquvchi chiziqlar bilan ifodalash mumkin. chiquvchi chiziq ingichka bo'lishi kerak va u jismga strelkalar bilan yoki tashqi chegaraga nuqta bilan ko'rsatib yakunlanishi kerak. agar boshqa o'lchov qo'yilsa uzun chiquvchi chiziqlardan qochish kerak. chiquvchi chiziq boshqa chiziq bilan har doim o'tkir burchak ostida uchrashadi. o'lchovlar chizmada qaytarilishi kerak emas. chizmaning ko'p ko'rinishlari chizilgan bo'lsa ham o'lchov bir marotaba qo'yiladi. bu qoidaga faqat bitta istisno bor. agar bitta o'chov kiritish bilan u yana ko'p kichik o'lchovlar qo'shilishidan hosil bo'lganda ruxsat beriladi. bu o'lchov turlari " yordamchi o'lchovlar" deb nomlanadi va …

5 / 31

.20 chizmada ikkita usul ko'rsatilgan. shuni yodda tutinki haqiqiy o'lchov strelja uchiga yaqinroq bo'ladi chiziq o'rtasida emas. 16. chizmadagi o'lchovlarning hammasi bir o'lchov birligida bo'ladi va har biriga birlikni yozib chiqish shart emas masalan mm yoki sm. bu holatda mazkur eslatma sizning chizmangizda bo'lishi kerak. boshqa holatlarda o'rnatilgan birlik bu millimetrdir 17. agarda markazi chizmadan tashqarida bo'lgan katta aylana chizilgan bo'lsa, o'lchov chizig'iga bitta zig-zag chizib qo'yiladi. 18. kichik joylarni o'lchashda o'ziga yarasha muammolari vayechimlari bor. 18.21 chizmada bir qancha misollar keltirilgan. bu yerda bitta yoki ikkita ko'rsatish shart bo'lmagan qoidalar bor. 19.agarda chizmada masshtab bo'lsa, chizmadagi o'lchamlar detalning haqiqiy o'lchamlaridir, chizmadagi liniyaning emas. asosiy yozuv asosiy yozuvning o’lchamlari uni to’ldirish namunasi quyidagi shaklda ko’rsatilgan. unda belgilangan kataklarni quyidagicha to’ldirish mumkin. 1-katak. chizmaning nomi. 2-katak. chizmaning kodli belgisi, (7-shrift bilan yoziladi). chizma kodi, masalan, quyidagicha bo’lishi mumkin: chgig.gch.9-95.02.001 bu yerda chgig - chizma geometriya va muhandislik grafika kafedrasi, gch - …
