1 / 34

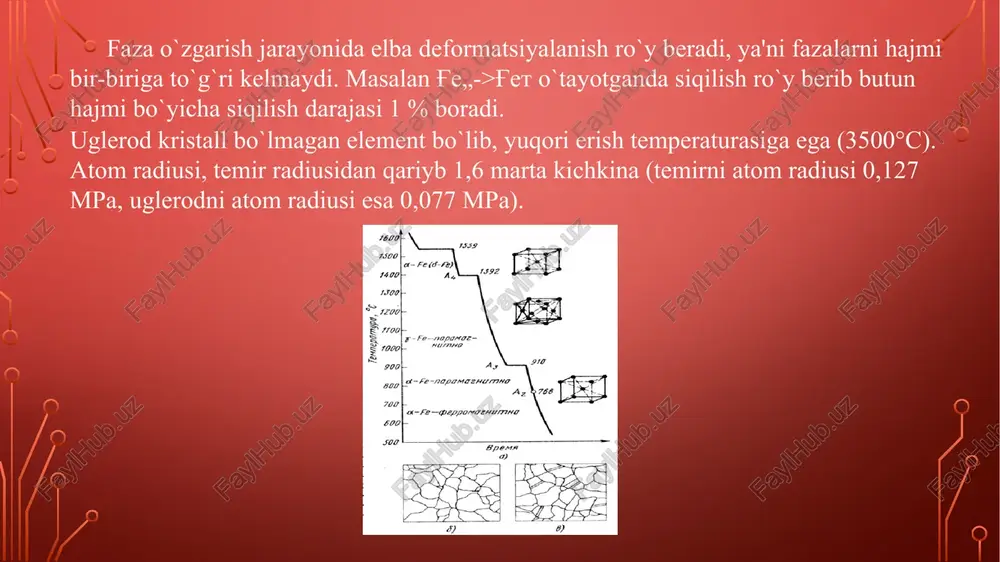

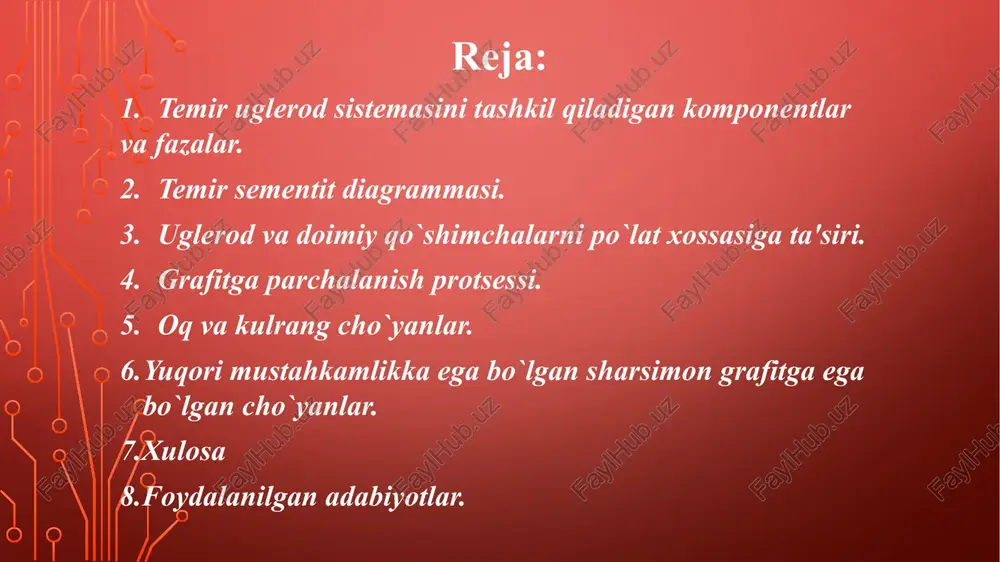

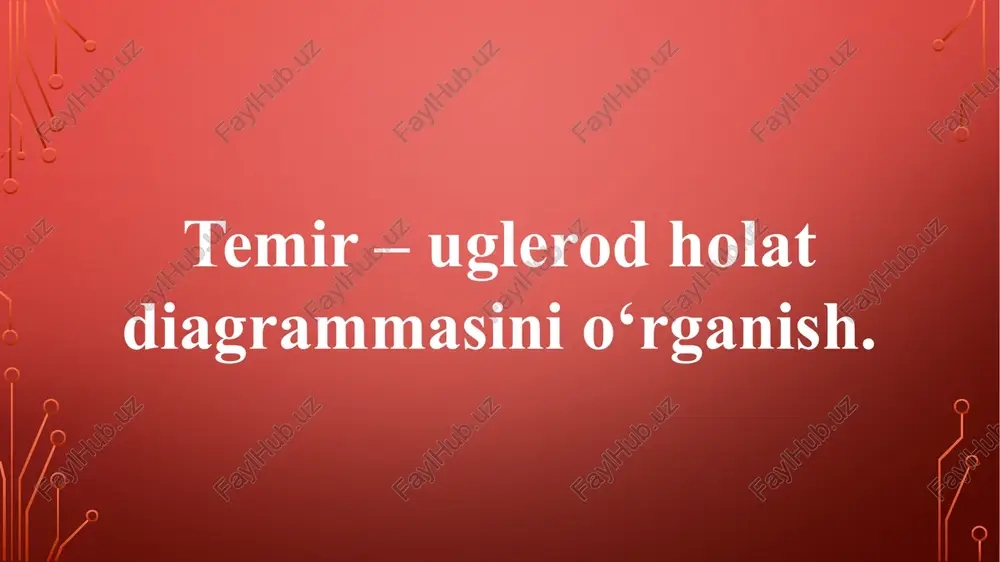

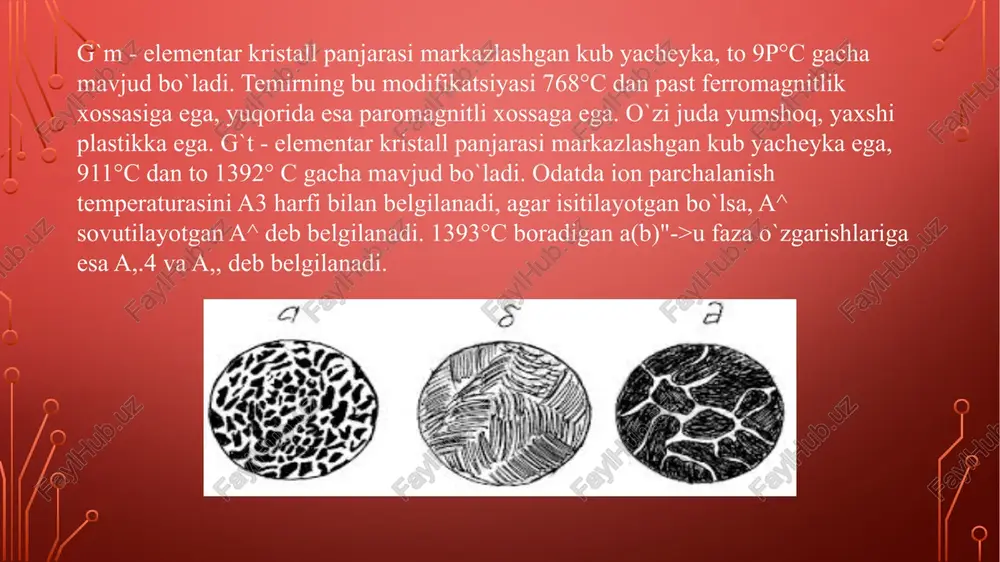

prezentatsiya powerpoint temir – uglerod holat diagrammasini o‘rganish. reja: 1. temir uglerod sistemasini tashkil qiladigan komponentlar va fazalar. 2. temir sementit diagrammasi. 3. uglerod va doimiy qo`shimchalarni po`lat xossasiga ta'siri. 4. grafitga parchalanish protsessi. 5. oq va kulrang cho`yanlar. yuqori mustahkamlikka ega bo`lgan sharsimon grafitga ega bo`lgan cho`yanlar. xulosa foydalanilgan adabiyotlar. g`m - elementar kristall panjarasi markazlashgan kub yacheyka, to 9p°c gacha mavjud bo`ladi. temirning bu modifikatsiyasi 768°c dan past ferromagnitlik xossasiga ega, yuqorida esa paromagnitli xossaga ega. o`zi juda yumshoq, yaxshi plastikka ega. g`t - elementar kristall panjarasi markazlashgan kub yacheyka ega, 911°c dan to 1392° c gacha mavjud bo`ladi. odatda ion parchalanish temperaturasini a3 harfi bilan belgilanadi, agar isitilayotgan bo`lsa, a^ sovutilayotgan a^ deb belgilanadi. 1393°c boradigan a(b)"->u faza o`zgarishlariga esa a,.4 va a,, deb belgilanadi. faza o`zgarish jarayonida elba deformatsiyalanish ro`y beradi, ya'ni fazalarni hajmi bir-biriga to`g`ri kelmaydi. masalan g'e„->g'et o`tayotganda siqilish ro`y berib butun hajmi bo`yicha …

2 / 34

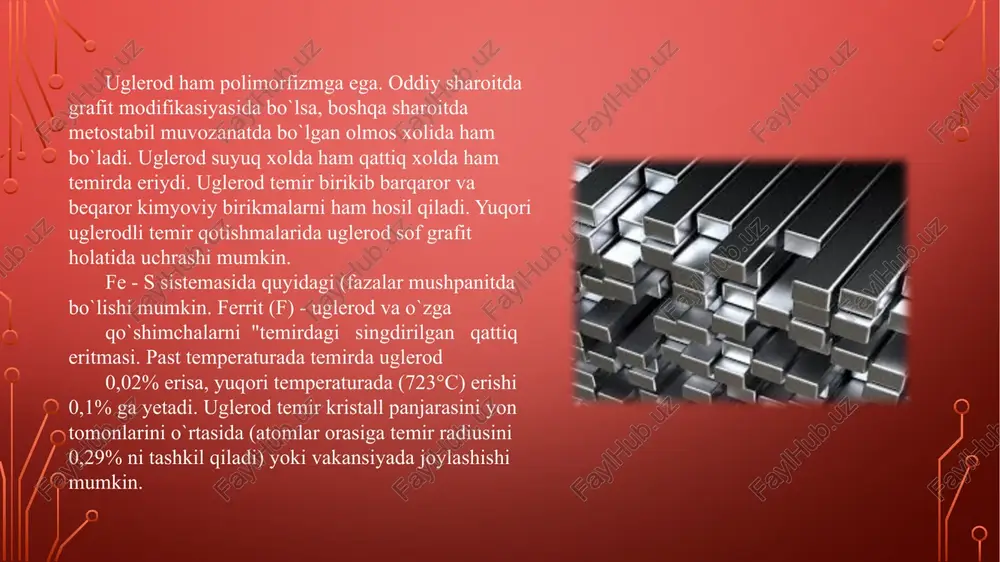

qori temperaturada (723°c) erishi 0,1% ga yetadi. uglerod temir kristall panjarasini yon tomonlarini o`rtasida (atomlar orasiga temir radiusini 0,29% ni tashkil qiladi) yoki vakansiyada joylashishi mumkin. austenit (a) - uglerod va o`zga qo`shimchalarning uglerodlash qattiq aralashmasi austenitni uglerod 2,14% gacha eriydi. u temirning elementar yacheykasi markazlashgan kub yacheyka bo`lib, atomlar orasida bo`shliqni maksimal o`lchami temir atomining 0,4k teng (atom radiusi). = 0,27" 0,2 = 0,044 mpa) u - temirida atomlar orasidagi bo`shliq temirga qaraganda katta bo`lganligi uchun, u temir uglerod ko`proq eriydi. - uglerod bilan temirni kimyoviy birikmasi, ya'ni temir karbidi fe3c. sementitda 6,67% uglerod bo`ladi. sementit atomlari zich joylashgan romb shaklidagi kristall panjaraga ega. sementitni erish temperaturasi 1600°c tashkil qiladi, lekin negadir har xil qilib ko`rsatilgan 1250°c to 1600 °c gacha yetadi. lekin sementit 768°c gacha ferromagnitli xossasiga ega bo`lib juda katta qattiqlikka ega bo`ladi. shuning uchun sementitni xarakterli xususiyatlardan biri uning qattiqligidir. nu = 1000 yoki (10000 mpa) …

3 / 34

ga bo`lishi mumkin po`latlar va cho`yanlar. po`latlar deb, tarkibida uglerod miqdori s 2,14% bo`lgan qotishmalarga aytiladi. lekin bunday bo`lishi albatta shartli, chunki ba'zi paytda po`latlarda 2,5% gacha uglerod bo`lishi mumkin. po`latlarni muvozanatdagi strukturasiga qarab 3 ta guruh, evtektoid (perlit), evtektoidgacha (ferrit + perlit) hamda, evtektoiddan keyingi (perlit + sementit) po`latlarga bo`lishi mumkin. cho`yanlarni ham muvozanatdagi strukturaga ko`ra 3 guruhga bo`lish mumkin. evtetik (ledeburit) cho`yanlar evtektikgacha bo`lgan (a+l yoki p+l) cho`yanlar hamda evtektikadan keyingi cho`yanlar (l+s,). albatta po`lat va cho`yan xossalarga birinchi navbatda uglerodni miqdori va uning temir bilan hosil qilgan fazalari katta ta'sir ko`rsatadi. lekin temir uglerod qotishmalari murakkab qotishmalardir, chunki qotishmada temir va ugleroddan tashqari boshqa ko`p elementlar bor. ular asosan doimiy qo`shimcha bo`lib, shartli ravishda zararli va foydali deb ikki guruhga bo`linadi. zararli doimiy qo`shimchalarga fosfor, oltingugurt, azot, kislorod, vodorodni ko`rsatsak, foydali qo`shimchalarga marganets, kremniy, alyuminiy va boshqa metall qo`shimchalarni ko`rsatish mumkin. foydali qo`shimchalar ferrit fazasimi mustahkamlash hisobiga …

4 / 34

unday cho`yanlarni nomini kulrang cho`yan deb ataladi. lekin, uglerodni cho`yan strukturasida sof - grafit holatida bo`lishi uning mexanik xossalarini beqaror o`zgartiradi. cho`yanlarda grafit xususiyatini parchalash natijasida paydo bo`ladi va asosan u ajralish yuzalariga yoyiladi. demak, sementitni grafitga parchalash va grafit formasi cho`yan xossalari belgilaydi. shuning uchun ajralish yuzalarida yoyilayotgan grafit formasi uni hosil q?ilish usullariga qarab mashinasozlik cho`yanlarini 3 guruhga bo`lish mumkin: kulrang, yuqori mustahkamlikka ega bo`lgan sharsimon fafitli hamda bog`lanunchan cho`yanlar. oq cho`yanlardagi sementitni sof grafitga parchalash protsessiga grafit hosil qilish protsessi deb ataladi. umuman olganda cho`yanlarda stabil faza - grafitni hosil qilish to`g`ridan-to`g`ri suyuq (qattiq) qotishmadan ajratish mumkin yoki sementitni yonida stabil grafit fazapi hosil qilinganda temir-uglerod holat diagrammasida bir necha gradus temperatura farqi bilan faza o`zgarish chiziqlariga parallel chiziqlar hosil qilinadi, ya'ni metostabil temir-uglerod diagrammasi hosil bo`ladi. lekin suyuq fazada (yoki austenitda) grafit hosil bo`lishiga qaraganda metostabil sementitni hosil bo`lishi osonroq. grafit juda sokinlik bilan sovutilgandagina hosil …

5 / 34

sishi austenit-grafit chegarasidagi uglerod atomlarini diffuziyalanishi orqali bo`ladi. shu bilan bir qatorda temir atomlari ham ugleroddagi diffuziya orqali ajraladi, bu ham o`z navbatida fafitni o`sishiga olib keladi. evtektoid temperaturasidagi pastdan fafitni ajralib chiqishi ham xuddi yuqorida ko`rilgan mexanizmiga bo`ysunadi, lekin bunda fafit ferrit-fafit chegarasidagi ferritdan fafitga qarab diffuziyalanadi va ferrit esa fafit fazasidan ajraladi.shunday qilib fazalar qayta taqsimlanib ferrit-fafit mexanik aralashmasini hosil qiladi. kulraig cho`yan umuman olganda temir, kremniy, uglerod uchlamchi sistemaga mansubdir, lekin bu elementlardan tashqari albatta marganes, fosfor va oltingugurt kabi qo`shimchalar bo`ladi. kulrang cho`yanlarga qarab hamma uglerod yoki uning aksariyatini ko`p qismi sof fafit holatida bo`ladi. kulrang cho`yanlarni strukturasini xarakterli tarafi shundan iboratki, fafit yoyilgan plastinkasimon, ko`ndalang kesimda chuvalchangsimon shaklda bo`ladi. kulrang cho`yanlarda uglerod miqdori qancha ko`p bo`lsa, uning shuncha mexanik xossalari past bo`ladi. shuning uchun amalda asosan evtektikadan oldingi (2,4-3,8% c) cho`yanlar qo`llaniladi. umuman cho`yanlarda uglerod miqdori 3,8% oshmaydi. lekin agar cho`yanda uglerod miqdori 2,4% kam …
