1 / 15

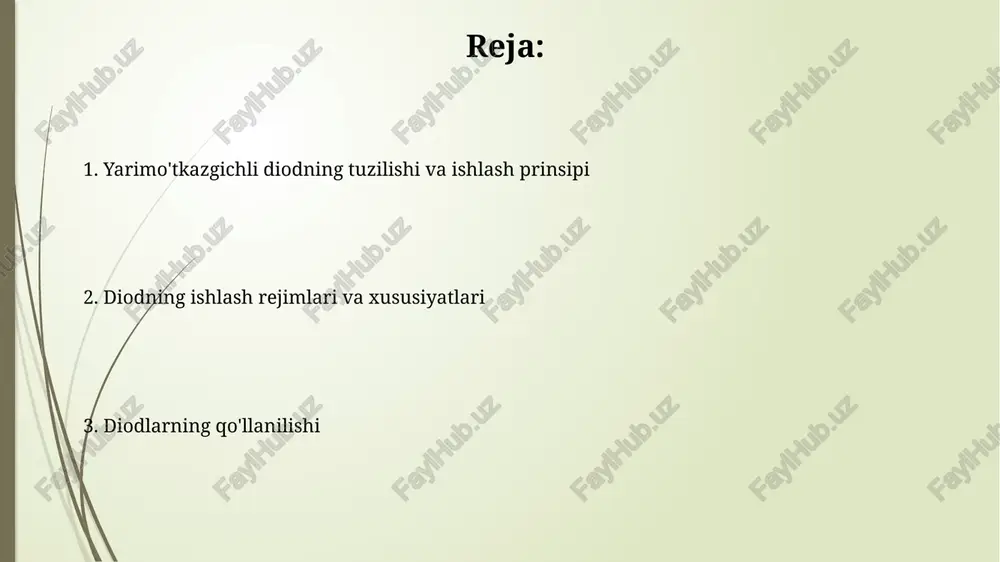

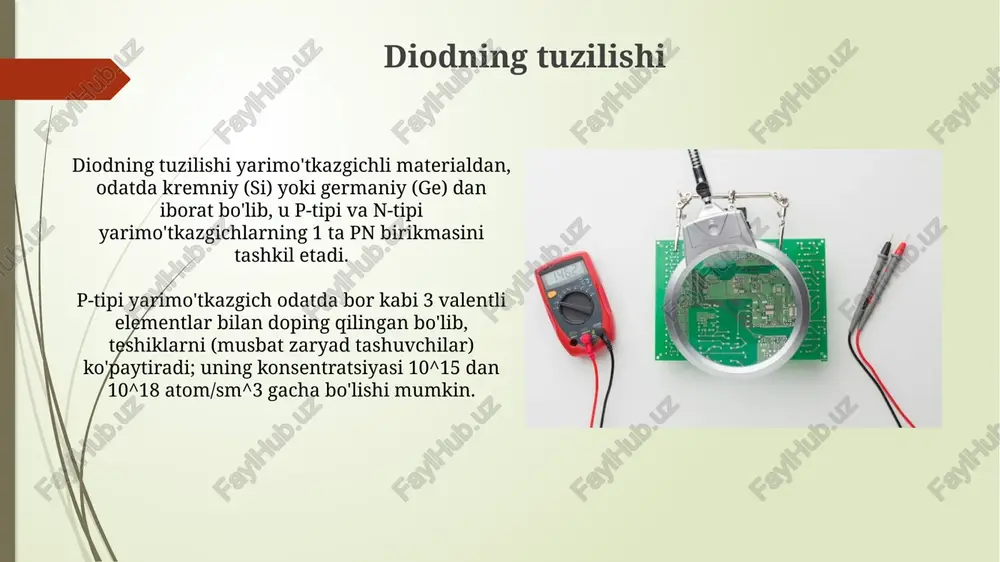

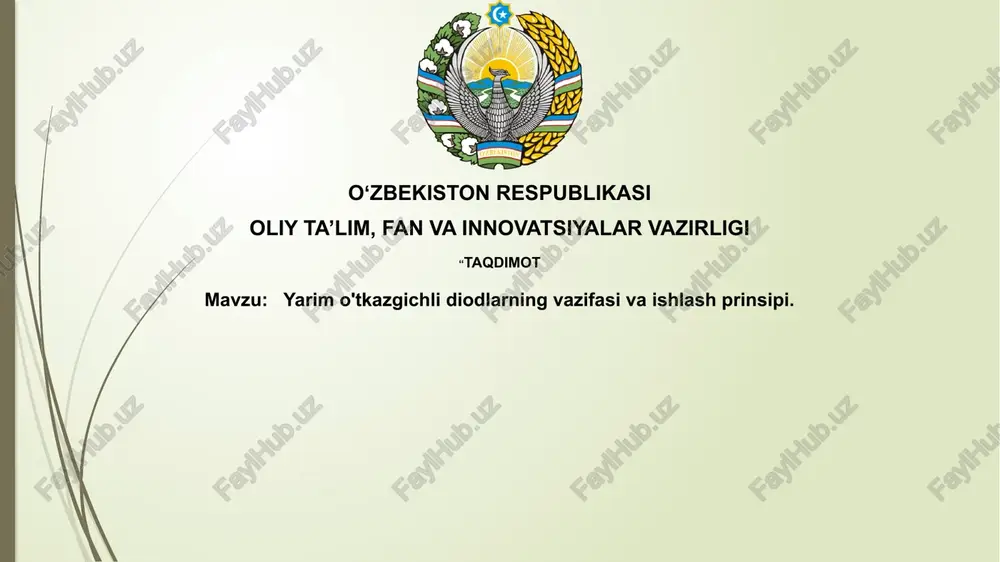

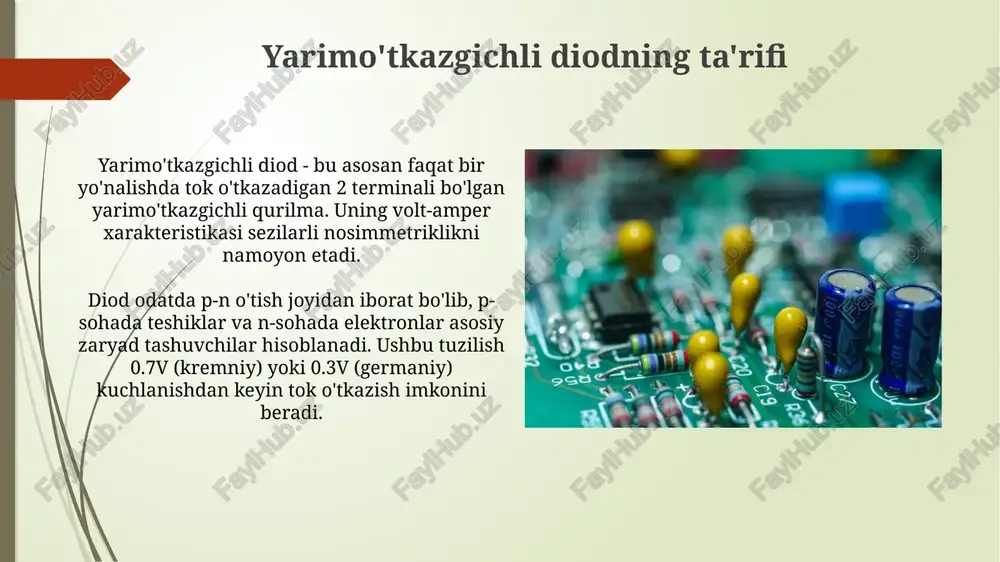

powerpoint presentation oʻzbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi “taqdimot mavzu: yarim o'tkazgichli diodlarning vazifasi va ishlash prinsipi. 1. yarimo'tkazgichli diodning tuzilishi va ishlash prinsipi 2. diodning ishlash rejimlari va xususiyatlari 3. diodlarning qo'llanilishi reja: yarimo'tkazgichli diodning ta'rifi yarimo'tkazgichli diod - bu asosan faqat bir yo'nalishda tok o'tkazadigan 2 terminali bo'lgan yarimo'tkazgichli qurilma. uning volt-amper xarakteristikasi sezilarli nosimmetriklikni namoyon etadi. diod odatda p-n o'tish joyidan iborat bo'lib, p-sohada teshiklar va n-sohada elektronlar asosiy zaryad tashuvchilar hisoblanadi. ushbu tuzilish 0.7v (kremniy) yoki 0.3v (germaniy) kuchlanishdan keyin tok o'tkazish imkonini beradi. diodning tuzilishi diodning tuzilishi yarimo'tkazgichli materialdan, odatda kremniy (si) yoki germaniy (ge) dan iborat bo'lib, u p-tipi va n-tipi yarimo'tkazgichlarning 1 ta pn birikmasini tashkil etadi. p-tipi yarimo'tkazgich odatda bor kabi 3 valentli elementlar bilan doping qilingan bo'lib, teshiklarni (musbat zaryad tashuvchilar) ko'paytiradi; uning konsentratsiyasi 10^15 dan 10^18 atom/sm^3 gacha bo'lishi mumkin. p-n o'tish joyi p-n o'tish joyi - bu …

2 / 15

nadi. to'g'ri yo'nalishdagi ulanish to'g'ri yo'nalishdagi ulanishda anodga musbat potensial beriladi va katodga manfiy, bu esa pn o'tishning qarshiligini kamaytiradi va 0.7v (kremniy uchun) dan keyin tok o'tishni boshlaydi. to'g'ri ulanishda, tashqi kuchlanish pn o'tishning to'siq potensialini yengadi, natijada kengayish zonasi torayadi va elektronlar n sohadan p sohaga va teskarisi bo'ylab diffuziyalanadi. teskari yo'nalishdagi ulanish teskari yo'nalishdagi ulanishda, diod orqali juda kam miqdordagi teskari tok o'tadi, odatda nanoamper (na) yoki mikroamper (µa) tartibida, bu asosiy zaryad tashuvchilarning harakatlanishiga bog'liq emas. teskari kuchlanish oshishi bilan, diodning teskari tokining keskin oshishi kuzatiladi. bu hodisa teskari yo'nalishdagi sinish kuchlanishi (vbr) deb ataladi, odatda 50v dan 1000v gacha bo'lishi mumkin. diodning volt-amper xarakteristikasi diodning volt-amper xarakteristikasi i=f(v) ko'rinishida ifodalanadi, bu erda i - tok, v - kuchlanish. xarakteristika to'g'ri va teskari tarmoqlardan iborat bo'lib, diodning ish rejimini aniqlaydi. to'g'ri yo'nalishda, kuchlanish ortishi bilan tok eksponensial ravishda oshadi, lekin ma'lum bir kuchlanishdan keyin (odatda 0.7v …

3 / 15

sh sohalari diodlar elektr zanjirlarida rektifikator sifatida keng qo'llaniladi, ac kuchlanishni dc kuchlanishga aylantiradi, ayniqsa, quvvat manbalarida, 50/60 hz chastotada samarali o'zgartirish imkoniyatini beradi. led (yorituvchi diod) texnologiyasida diodlar yorug'lik chiqarish uchun ishlatiladi, bu esa energiya samaradorligi yuqori bo'lgan yoritish tizimlarini yaratishga imkon beradi va 10 000 soatdan ortiq ishlash muddatiga ega. diodlarni sinash va o'lchash diodning to'g'ri yo'nalishda o'tkazuvchanligini tekshirish uchun multimetrni diod rejimida qo'llang, anodga musbat va katodga manfiy probni tekkizing, o'qish taxminan 0.5 dan 0.8v gacha bo'lishi kerak. teskari yo'nalishda diodning o'tkazuvchanligini sinash uchun multimetr probelarini almashtiring; ideal holda, juda yuqori qarshilik (odatda ol yoki cheksizlik) ko'rsatilishi kerak, bu diodning bloklash qobiliyatini tasdiqlaydi. xulosa yarimo'tkazgichli diodlar bir tomonlama o'tkazuvchanlik xususiyatiga ega, bu esa ularni to'g'rilash va signallarni modulyatsiya qilish kabi 0.7v potensial to'siq orqali amalga oshirishga imkon beradi. pn o'tishida zaryad tashuvchilarning rekombinatsiyasi natijasida hosil bo'ladigan 10^-6 sm kenglikdagi zichlash qatlami diodning teskari tokini cheklaydi va kuchlanish …

4 / 15

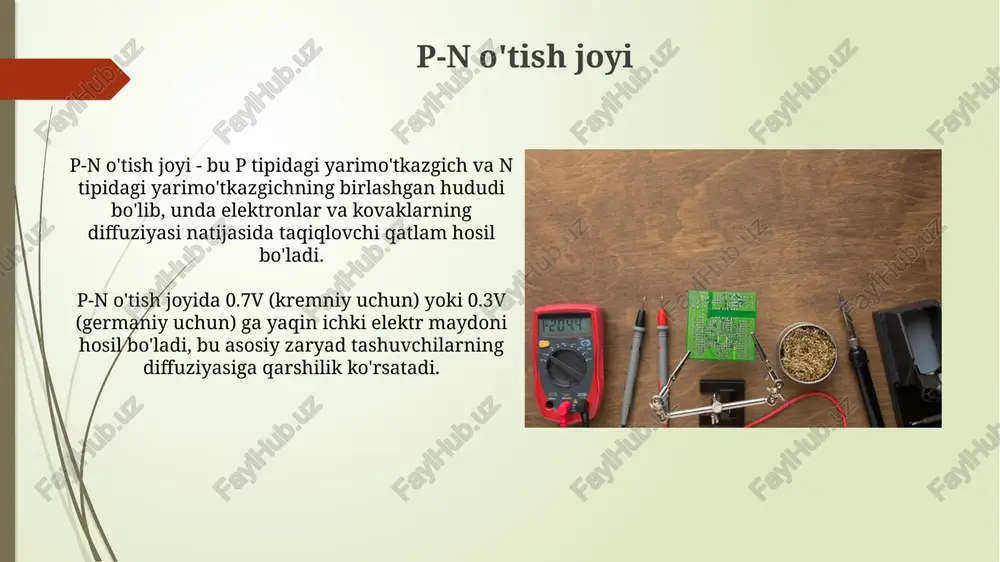

5 / 15
