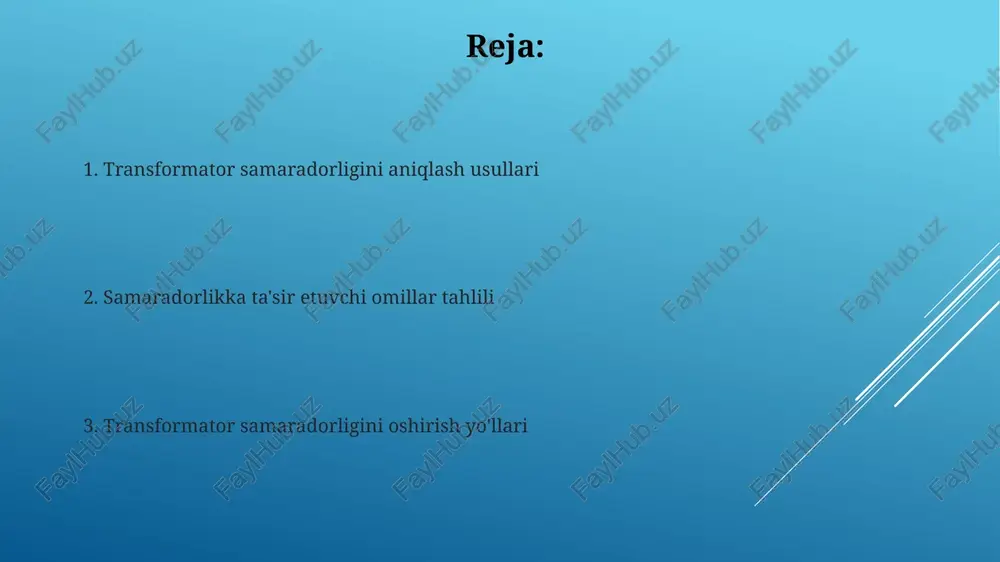

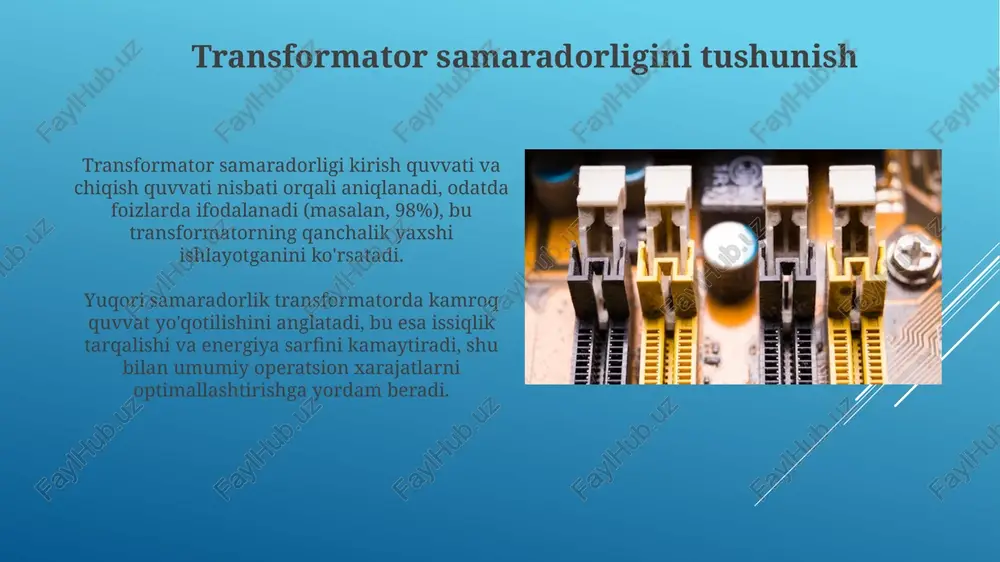

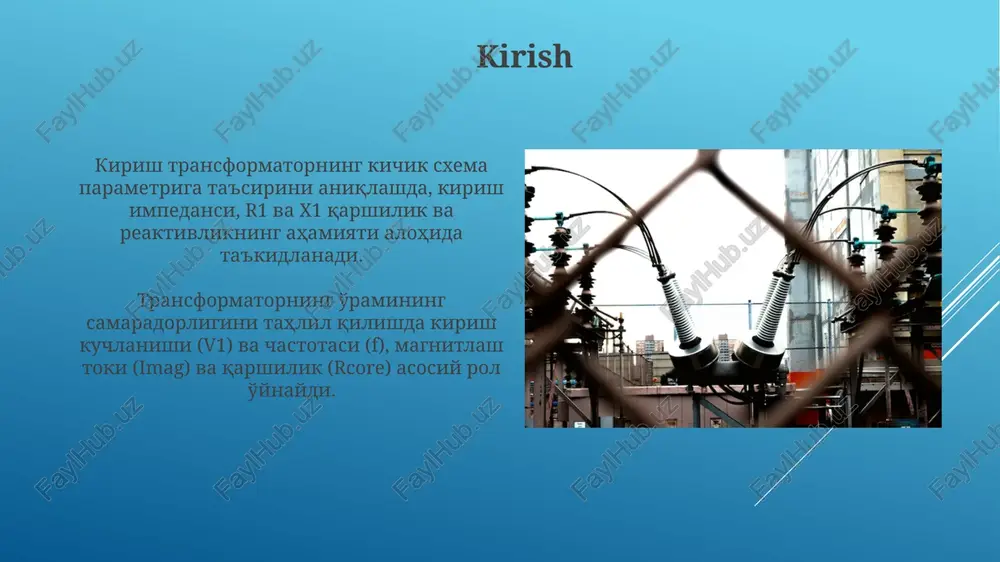

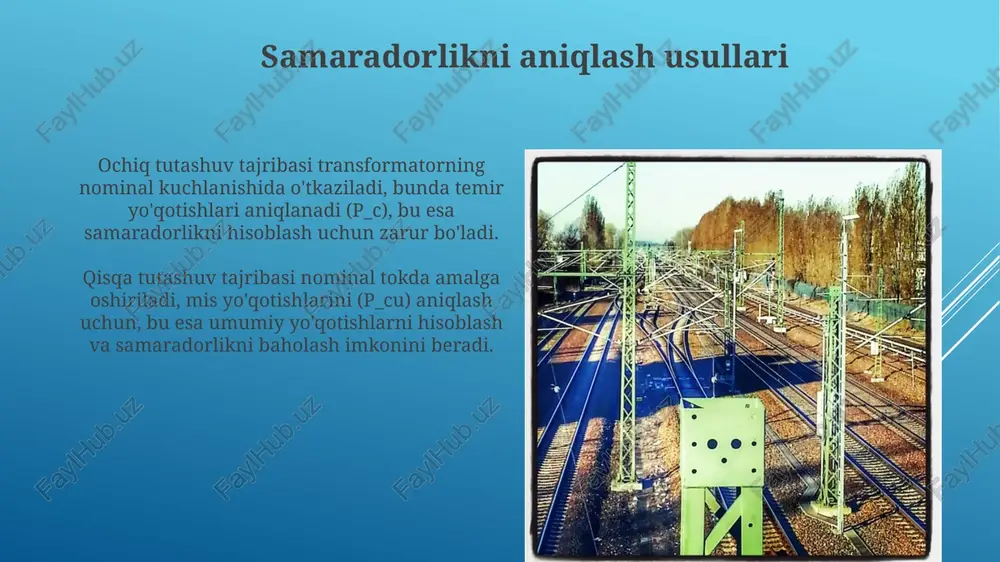

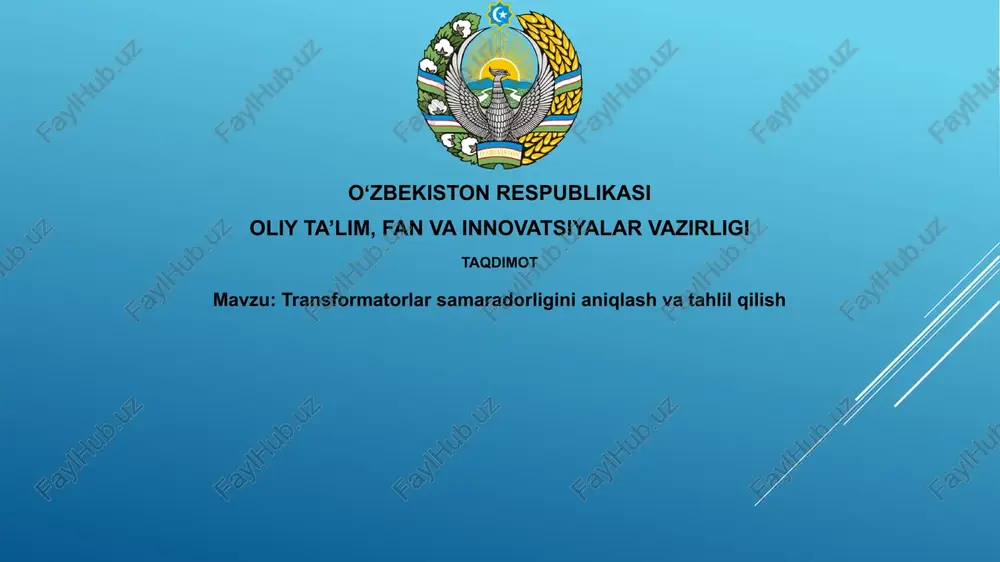

powerpoint presentation oʻzbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi taqdimot mavzu: transformatorlar samaradorligini aniqlash va tahlil qilish 1. transformator samaradorligini aniqlash usullari 2. samaradorlikka ta'sir etuvchi omillar tahlili 3. transformator samaradorligini oshirish yo'llari reja: kirish kirish transformatorning kichik sxema parametriga ta'sirini aniqlashda, kirish impedansi, r1 va x1 qarshilik va reaktivlikning ahamiyati alohida ta'kidlanadi. transformatorning o'ramining samaradorligini tahlil qilishda kirish kuchlanishi (v1) va chastotasi (f), magnitlash toki (imag) va qarshilik (rcore) asosiy rol o'ynaydi. transformator samaradorligini tushunish transformator samaradorligi kirish quvvati va chiqish quvvati nisbati orqali aniqlanadi, odatda foizlarda ifodalanadi (masalan, 98%), bu transformatorning qanchalik yaxshi ishlayotganini ko'rsatadi. yuqori samaradorlik transformatorda kamroq quvvat yo'qotilishini anglatadi, bu esa issiqlik tarqalishi va energiya sarfini kamaytiradi, shu bilan umumiy operatsion xarajatlarni optimallashtirishga yordam beradi. samaradorlikni aniqlash usullari ochiq tutashuv tajribasi transformatorning nominal kuchlanishida o'tkaziladi, bunda temir yo'qotishlari aniqlanadi (p_c), bu esa samaradorlikni hisoblash uchun zarur bo'ladi. qisqa tutashuv tajribasi nominal tokda amalga oshiriladi, …

2 / 14

arni hisoblash usuli transformatorning mis yo'qotishlarini (i²r) aniqlash uchun o'rash qarshiligini va yuk oqimini hisobga oladi, bu yukga bog'liq 20% dan 50% gacha bo'lishi mumkin. ochiq tutashuv sinovi temir yo'qotishlarini aniqlaydi; bu usulda transformatorning birlamchi o'rashiga nominal kuchlanish beriladi, ikkilamchi o'rash ochiq qoldiriladi, 1 dan 5% gacha yo'qotish bo'ladi. qisqa tutashuv testi qisqa tutashuv testida, transformatorning yuqori kuchlanish tomoni qisqa tutashtiriladi va past kuchlanish tomoniga nominal tok oqimi o'tguncha kuchlanish beriladi. test transformatorning misdagi yo'qotishlarini aniqlash uchun o'tkaziladi, bunda o'lchangan quvvat faqat o'rash qarshiligidagi i²r yo'qotishlariga teng bo'ladi. ochiq kontakt testi ochiq kontakt testi transformatorning nominal kuchlanishida o'tkaziladi, bu esa magnitlanish tokini aniqlashga yordam beradi, odatda nominal tokning 2-10% tashkil qiladi va temir yo'qotishlarni hisoblash imkonini beradi. ushbu testda yuqori kuchlanish tomoni qo'llaniladi va past kuchlanish tomoni ochiq qoldiriladi. voltmetr, ampermetr va vattmetr kabi asboblar nominal kuchlanish va quvvatni o'lchash uchun ishlatiladi. samaradorlikka ta'sir etuvchi omillar yuk omili, transformatorning yuklanish …

3 / 14

orda yo'qotishlarni hisoblash orqali samaradorlikni aniqlashda olingan natijalar, kirish quvvati va chiqish quvvati o'rtasidagi farqni ko'rsatadi, masalan, 2% dan 5% gacha. tahlil shuni ko'rsatadiki, yuk ko'payishi bilan samaradorlik dastlab ortadi, lekin ma'lum nuqtadan keyin o'zgarishsiz qoladi, odatda 50% dan 75% gacha bo'lgan yukda maksimal qiymatga erishiladi. xulosa xulosa qismida transformator samaradorligini aniqlash usullarining (bevosita va bilvosita) qiyosiy tahlili 98% samaradorlikka erishishning optimal sharoitlarini ko'rsatadi. transformatorning samaradorligiga ta'sir etuvchi omillar, jumladan, yuklama darajasi, quvvat koeffitsienti va magnit o'tkazuvchanlikning temperaturaga bog'liqligi 0.8-1.0 oraliqda ekanligi ta'kidlanadi. e'tiboringiz uchun rahmat image1.png image2.jpg image3.jpg image4.jpg image5.jpg image6.jpg image7.jpg image8.jpg image9.jpg image10.jpg image11.jpg image12.jpg

4 / 14

transformator samaradorligini aniqlash va tahlil qilish - Page 4

5 / 14

transformator samaradorligini aniqlash va tahlil qilish - Page 5
