1 / 49

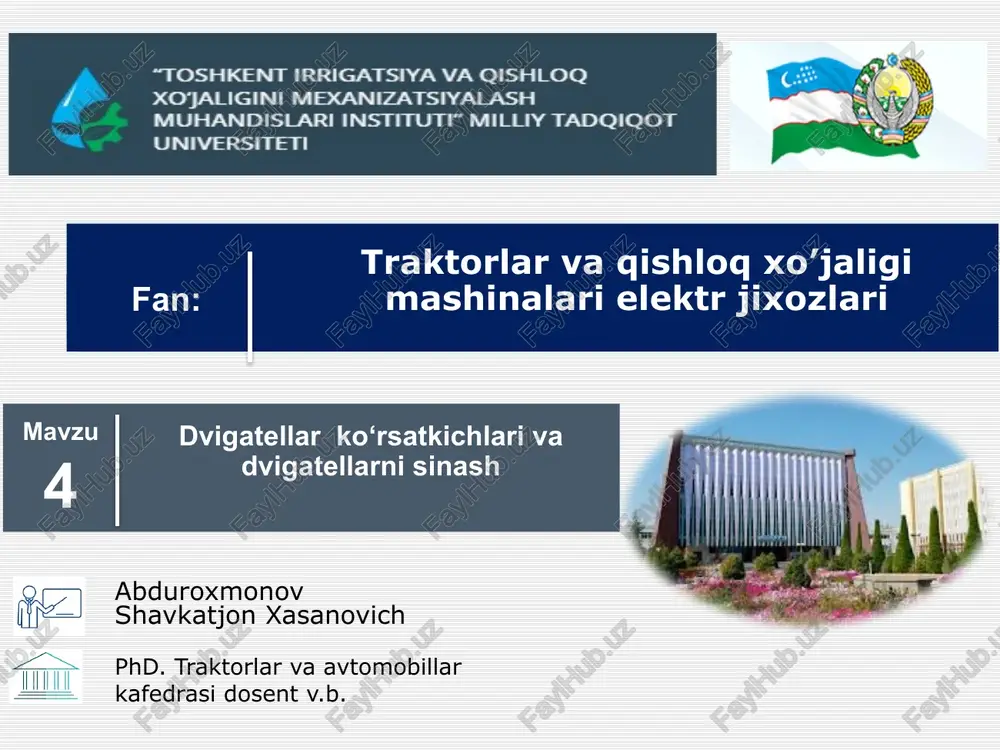

environmental issues resulting from dewatering of the aral sea in uzbekistan dvigatellar ko‘rsatkichlari va dvigatellarni sinash mavzu 4 traktorlar va qishloq xo’jaligi mashinalari elektr jixozlari fan: abduroxmonov shavkatjon xasanovich phd. traktorlar va avtomobillar kafedrasi dosent v.b. 1 dvigatellar ko‘rsatkichlari va dvigatellarni sinash lari toshkent irrigatsiya va qishloq xo‘jaligini mexanizatsiyalash muxandislari instituti mtu qishloq xo‘jaligini mexanizatsiyalash fakulteti traktorlar va avtomobillar kafedrasi 2 reja iyod ish sikli. indikator diagrammalar. gaz almashish yonish jarayoni, ta’sir etuvchi omillar. kengayish jarayoni dvigatel ish sikli ko‘rsatkichlari, indikator va effektiv ko‘rsatkichlar avtotraktor dvigatellarini sinash turlari va vazifalari dvigatellar ko‘rsatkichlari va dvigatellarni sinash 3 dvigatel silindrida davriy ravishda takrorlanib turuvchi jarayonlar yig‘indisi dvigatelning ish sikli deyiladi silindrda quyidagi jarayonlar davriy ravishda takrorlanib turadi kiritish siqish yonish kengayish chiqarish siqish, yonish va kengayish asosiy jarayonlar yangi zaryad kiritish va yonib bo‘lgan gazlarni chiqarish yordamchi (gaz almashish) jarayonlar porshenli iyod ish sikli dvigatellarning ishchi siklini tashkil qiluvchi jarayonlarni o‘rganish paytida, …

2 / 49

sdan chiqarish klapanini ochilishi bilan boshlanadi chiqarish taktida yonib bo‘lgan gazlar majburan siqib chiqariladi gaz almashish jarayoni chiqarish takti oxirida porshen yuchnga etib kelmasdan kiritish klapani xam ochiladi va kiritish jarayoni boshlanadi, ma’lum muddat silindrda xar ikkala klapan ochiq turadi kiritish takti boshlanishida chiqarish klapani berkitiladi siqish taktini boshlanishida kiritish klapani berkitilishi bilan gaz almashish jarayoni tugaydi gaz almashish jarayoni gaz almashish jarayoni asosiy ko‘rsatkichlari biri to‘ldirish koeffitsienti hisoblanadi bu koeffitsient qiymati ra, ta, rr, tr va γr ga bog‘liq kiritish oxiridagi bosim (havo bosim bilan kiritilmaydigan dvigatellarda) ra = ro - ra , mpa ro - atmosfera bosimi ra- kiritishda bosimni yo‘qotilishi ra= (0,05 … 0,25) * ro gaz almashish jarayonlari ko‘rsatkichlari kiritish oxiridagi temperatura ta = to’/(1-(pr /(*ra))*(1- (to’/tr))), k to’ – yangi zaryadning harorati to’= to+ t, k to- tashqi muhit temperaturasi t - yangi zaryad haroratini kiritish kollektori, klapan va boshqa dvigatellarning issiqligi hisobiga ortishi k …

3 / 49

rli dvigatellarda siqish paytida yonilg‘ining bug‘lanishi va uning havo bilan aralashishi davom etadi siqish oxiridagi bosim va temperatura ps = pa * n1 , mpa ts = ta * n1-1 , k n1 - siqishni politropa ko‘rsatkichi (uning qiymati konstruktiv va ekspluatatsion faktorlarga bog‘liq siqish jarayoni siqish oxiridagi temperatura karbyuratorli dvigatellarda detonatsiya bo‘lmasligi va yonuvchi aralashmani o‘z-o‘zidan alangalanish temperaturasidan 100...150 grad kam bo‘lishi kerak dizellarda bu temperatura yonuvchi aralashmani o‘z-o‘zidan alangalanish temperaturasidan 300...400 grad yuqori bo‘lishi kerak siqish oxiridagi bosim va temperatura qiymatlari k – ps=0,5...1,2 mpa ts=500...700 k d – ps=3...4 mpa ts= 750...950 k siqish jarayoni siqish darajasi dvigatel ishlashida muxim ko‘rsatkich xisoblanadi nazariy jihatdan siqish darajasini kattalashtirish dvigatel tejamkorligini yaxshilanadi amalda esa siqish darajasi kattalashishi bilan mexanik yo‘qotishlar ortadi siqish jarayoni, siqish darajasini tanlash siqish jarayoni, siqish darajasini tanlash porshenli iyod uchun siqish darajasining optimal qiymati taxminan 11 ga teng karbyuratorli dvigatellarda siqish darajasini optimal qiymatini tanlash …

4 / 49

rtiqlik koeffitsienti aralashma tarkibini belgilovchi ko‘rsatkich xisoblanadi haqiqatda bir birlik yonilg‘ini yonishi uchun sarf bo‘lgan havoning massasini (lh) nazariy kerak bo‘lganiga (ln) nisbati, havoning ortiqlik koeffitsienti deyiladi  = lh / ln yonish jarayoni dvigatel ishlayotgan paytda aralashma boy (  1), normal ( = 1) kambag‘al (  1) bo‘lishi mumkin o‘ta boyitilgan va o‘ta kambag‘allashtirilgan aralashma umuman yonmaydi. benzin uchun aralashmani pastki va yuqorigi alangalanish chegarasida  = 0,5 va  = 1,3 ga teng aralashma tarkibining effektiv yonish chegarasi karbyuratorli dvigatellarda  = 0,8...1,15 dizellarda esa  = 1,2...1,65 yonish jarayoni yonish jarayoniga ta’sir qiluvchi faktorlardan yana biri yonilg‘i purkalishining yoki uchqun berilishining ilgarilatish burchagidir bu burchakning xar bir dvigatel uchun belgilangan qiymati mavjud yonilg‘ini silindrlarga shu burchakdan ertaroq yoki kechroq purkalishi, yoki uchqunni ertaroq yoki kechroq berilishi yonish jarayonida buzilishlarga olib keladi, dvigatel quvvati pasayadi, yonilg‘i sarfi ortadi yonish jarayoni dizellarda yonish jarayonini to‘rtta davrga bo‘lib …

5 / 49

ini qolgan qismi yonadi dizellarda yonish jarayoni dizellarda yonish jarayoni karbyuratorli dvigatellarda yonish jarayonini uchta davrga bo‘lib o‘rganish mumkin berk yonish davri ko‘rinib yonish davri yonib bo‘lish davri karbyuratorli (injektorli) dvigatellarda yonish jarayoni yonish oxiridagi bosim pz =  pc , mpa - bosimni ko‘tarilish darajasi k - rz=3…5 mpa, tz=2300…2800 k d - rz=5…8 mpa, tz=1900…2300 k yonish jarayoni ko‘rsatkichlari yonilg‘ining yonishidan hosil bo‘lgan issiqlik energiyasini mexanik energiyaga aylantirish uchun xizmat qiluvchi jarayon kengayish oxiridagi bosim va temperatura rb = rz / n2, mpa tb = tz / n2 - 1, k  - kengayish darajasi, n2 -kengayishni politropa ko‘rsatkichi k - rb=0.35…0.6 mpa, tb=1400…1700 k d - rb=0.2…0.5 mpa, tb=1000…1400 k kengayish jarayoni dvigatel ish sikli ko‘rsatkichlari, indikator va effektiv ko‘rsatkichlar dvigatel ishchi sikli ko‘rsatkichlari silindr ichidagi gazlardan olinadigan indikator ko‘rsatkichlar dvigatel tirsakli validan olinadigan effektiv ko‘rsatkichlar indikator ko‘rsatkichlar issiqlikdan foydalanish bo‘yicha dvigatel takomillashganligini baxolaydi effektiv ko‘rsatkichlar esa …
