suyuq ustunli manometrlar

PPTX 20 pages 74.6 KB Free download

20 pages

FaylHub.uz

Download via Telegram

Size 74.6 KB

File type PPTX

Pages 20

Updated Dec 2025

Page preview (5 pages)

Scroll down 👇

1 / 20

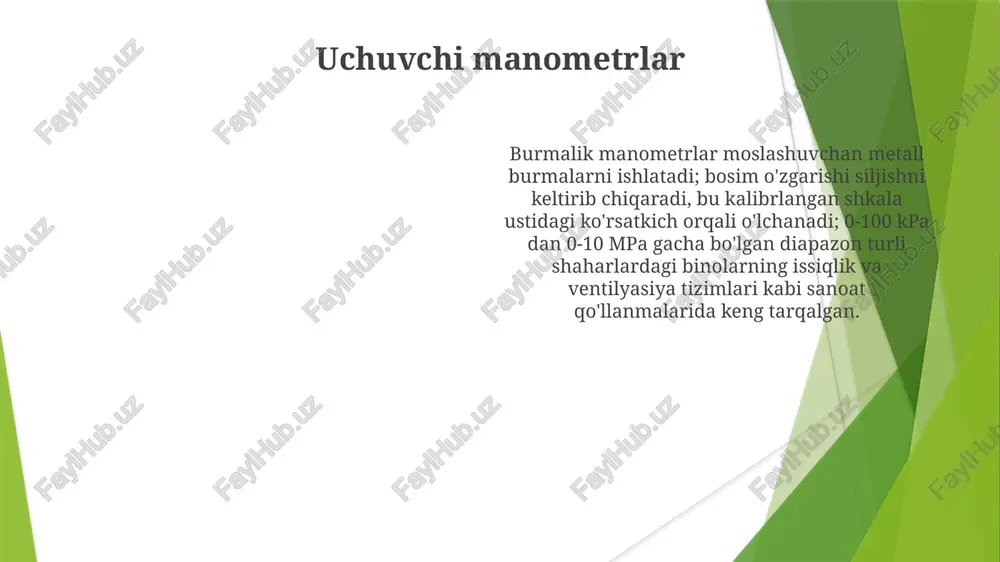

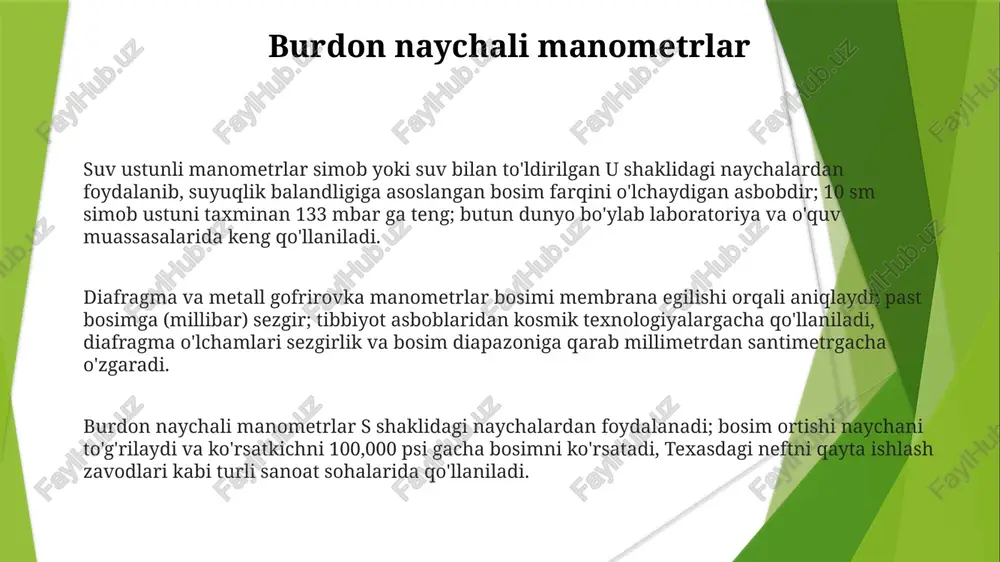

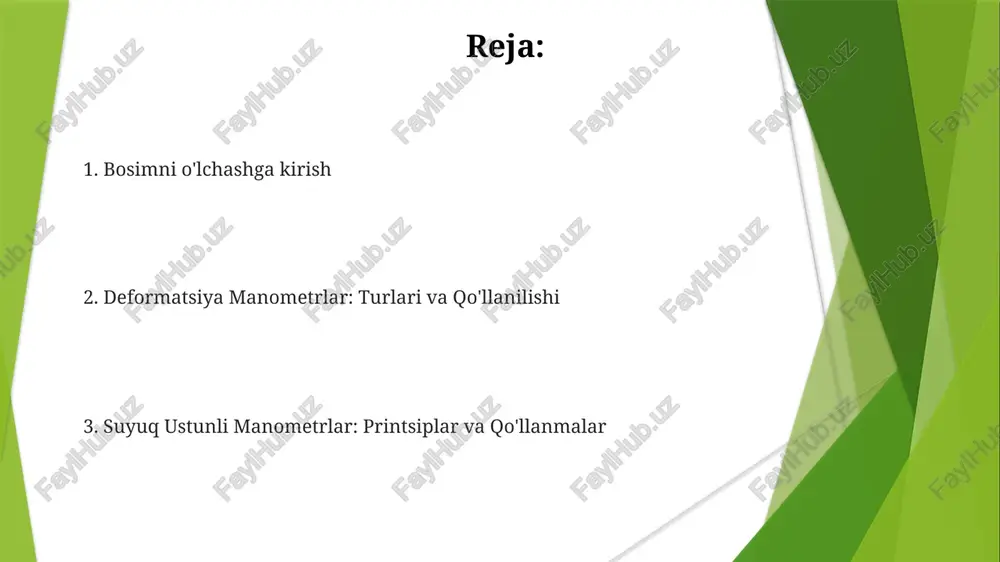

powerpoint presentation bosimni oʻlchash usullari. suyuqlik momentlari, deformasion manometrlar, abdulloh 1. bosimni o'lchashga kirish 2. deformatsiya manometrlar: turlari va qo'llanilishi 3. suyuq ustunli manometrlar: printsiplar va qo'llanmalar reja: suv ustunli manometrlar simob yoki suv bilan to'ldirilgan u shaklidagi naychalardan foydalanib, suyuqlik balandligiga asoslangan bosim farqini o'lchaydigan asbobdir; 10 sm simob ustuni taxminan 133 mbar ga teng; butun dunyo bo'ylab laboratoriya va o'quv muassasalarida keng qo'llaniladi. diafragma va metall gofrirovka manometrlar bosimi membrana egilishi orqali aniqlaydi; past bosimga (millibar) sezgir; tibbiyot asboblaridan kosmik texnologiyalargacha qo'llaniladi, diafragma o'lchamlari sezgirlik va bosim diapazoniga qarab millimetrdan santimetrgacha o'zgaradi. burdon naychali manometrlar s shaklidagi naychalardan foydalanadi; bosim ortishi naychani to'g'rilaydi va ko'rsatkichni 100,000 psi gacha bosimni ko'rsatadi, texasdagi neftni qayta ishlash zavodlari kabi turli sanoat sohalarida qo'llaniladi. burdon naychali manometrlar uchuvchi manometrlar burmalik manometrlar moslashuvchan metall burmalarni ishlatadi; bosim o'zgarishi siljishni keltirib chiqaradi, bu kalibrlangan shkala ustidagi ko'rsatkich orqali o'lchanadi; 0-100 kpa dan 0-10 mpa …

2 / 20

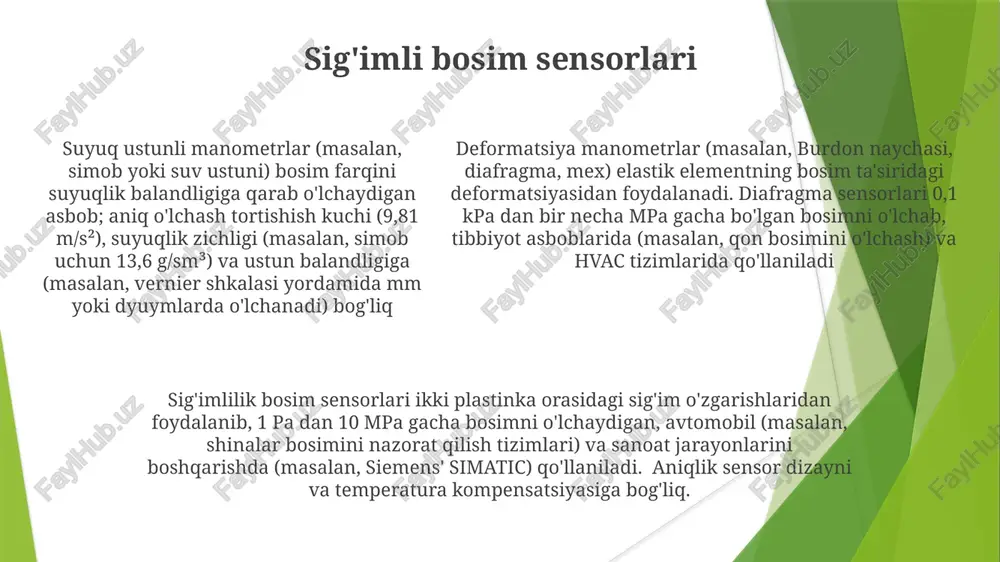

n, simob uchun 13,6 g/sm³) va ustun balandligiga (masalan, vernier shkalasi yordamida mm yoki dyuymlarda o'lchanadi) bog'liq deformatsiya manometrlar (masalan, burdon naychasi, diafragma, mex) elastik elementning bosim ta'siridagi deformatsiyasidan foydalanadi. diafragma sensorlari 0,1 kpa dan bir necha mpa gacha bo'lgan bosimni o'lchab, tibbiyot asboblarida (masalan, qon bosimini o'lchash) va hvac tizimlarida qo'llaniladi diafragma manometrlari diafragma manometrlar bosimni o'lchash uchun burdon naychalari, diafragmali yoki gofrirovka qilingan metallardan foydalanadi (0-1000 psi oralig'ida), sanoat jarayonlarida (masalan, kimyo zavodlari, hvac tizimlari) quvurlardagi bosimni kuzatish uchun qo'llaniladi. deformatsiya manometrlar (masalan, burdon naychasi, membranali) bosimni ko'rsatish uchun komponentning elastik deformatsiyasidan foydalanadi; vakuumdan yuqori bosimgacha (masalan, 0-10,000 psi) o'lchov diapazoni – ko'pincha neftni qayta ishlash zavodlari va elektr stansiyalarida uchraydi. suyuq ustunli manometrlar (u-simon, qiyalik) bosim farqini suyuqlik balandligi (masalan, simob, suv) yordamida o'lchaydigan bo'lib, sezgirligi suyuqlik zichligiga va ustunning qiyaligiga bog'liq; aniqligi suyuqlik yopishqoqligi va haroratiga bog'liq bo'lib, laboratoriya sharoitlarida, past bosimni o'lchashda qo'llaniladi. bosim o'lchash …

3 / 20

al manometrlar deformatsion manometrlar (masalan, burdon naychasi, diafragma, mex) bosimga proportsional elastik element deformatsiyasidan foydalanadi; o'lchash diapazoni past (mbar) dan yuqori (kbar) bosimgacha keng; xyueston, texasdagi neftni qayta ishlash zavodlari, kimyoviy korxonalar, elektr energiyasi ishlab chiqarish obyektlarida keng qo'llaniladi. differentsial manometrlar u-simon yoki qiyshiq naychalardagi suyuqlik ustunlaridan (masalan, simob, suv) foydalanadilar; bosim farqi suyuqlikni siljitadi, mm yoki dyuymda o'lchanadi; qo'llanilishi: hvac (1-1000 pa), jarayonni boshqarish (0,1-1000 kpa). bosimni suyuqlik ustuni balandligi (h) orqali o'lchash gidrostatik tenglama orqali amalga oshiriladi: p = ρgh, bu yerda ρ – suyuqlik zichligi (kg/m³), g – tortish kuchi (9 xulosa va kelajakdagi tendentsiyalar kelajakdagi tendentsiyalar: miniatyurlashtirilgan, kam quvvatli, aqlli bosim sensorlari (masalan, mems asosida), avtomatlashtirilgan ma'lumot yig'ish va tahlil qilish uchun mikrokontrollerlar bilan integratsiyalashgan; masofadan kuzatish tizimlariga simsiz uzatish muhim ahamiyatga ega bosimni o'lchash usullari: suyuqlik ustunli manometrlar paskal qonunidan foydalanadi; balandlik farqi (h) bosim farqi bilan to'g'ridan-to'g'ri proportsional (δp = ρgh). aniqlik suyuqlik tanloviga …

4 / 20

n, simob, suv) gidrostatik bosim printsipi (p = ρgh; bu yerda ρ=zichlik, g=tortish kuchi, h=balandlik farqi) yordamida bosimni to'g'ridan-to'g'ri o'lchaydi. u-simon, teskari u-simon va quduqsimon manometrlar keng tarqalgan turlari hisoblanadi mayli moyil manometr suyuqlik ustunining uzunligini uzaytirib, kichik bosim farqlarini (masalan, 0,1-10 kpa) kattalashtirib, aniqlikni oshiradi piezoqarshilik bosim sensorlari deformatsiya manometrlar, masalan, burdon naychalari va diafragma manometrlar, bosimni ko'rsatish uchun elastik deformatsiyadan foydalanadilar; burdon naychasining egriligi bosimga mutanosib bo'lib, kalibrlangan shkaladagi igna orqali ko'rsatiladi suyuq ustunli manometrlar (simob (hg) yoki suv kabi suyuqliklardan foydalanib) bosim farqini suyuqlik balandligi o'zgarishiga asoslanib o'lchaydi. masalan, simob ustunida 10 mm farq taxminan 133 pa (paskal) bosim farqiga teng. qo'llanilishi: laboratoriya va o'quv muassasalarida oddiy bosimni tekshirish. pyezorezistiv bosim sensorlari kremniy kabi yarim o'tkazgichlarni ishlatadi; qarshilik tushgan bosimga mutanosib ravishda o'zgaradi va avtomobilsozlik va aviakosmonavtika kabi turli sanoat sohalarida 0-1000 psi (kvadrat dyuymga funt) yoki kpa (kilopaskal) o'lchovlarini olish imkonini beradi suyuq ustunli manometrlarning qo'llanilishi …

5 / 20

on naychalari – egri metall naychalar, bosim (psi, kpa) ga mutanosib ravishda to'g'rilanadi suyuq ustunli manometrlar: printsiplar u-simon manometr u-simonli manometrlar u shaklidagi naychada suyuqlik ustunlaridan (masalan, simob, suv) foydalanadi; ikki nuqta orasidagi bosim farqi bosimga proportsional balandlik farqini (δh) keltirib chiqaradi; δp = ρgδh (ρ=suyuqlik zichligi, g=tortish kuchi) quduq tipli manometr optik bosim sensorlari optik bosim sensorlari yorug'lik sinishi/interferensiyasi (masalan, tolali bragg panjaralari) yordamida 10,000 psi gacha aniq bosim o'lchovlari uchun ishlatiladi, aviakosm (masalan, nasaning jpl) va tibbiy implantlarda qo'llaniladi. yuqori aniqlik, miniatyurizatsiya (millimetrdan kichik) va masofadan turib o'lchash imkoniyatlari asosiy afzalliklar hisoblanadi. suyuq ustunli manometrlar (masalan, u-simon, qiyalik) gidrostatik bosimga asoslanadi: suyuq ustun (masalan, simob, suv) balandligi farqi (h) bosim farqi bilan to'g'ridan-to'g'ri bog'liq (p=ρgh), aniqligi suyuqlik zichligi (ρ), tortish kuchi tezlashuvi (g) va haroratga bog'liq deformatsiya manometrlar (masalan, burdon naychasi, diafragma, mex) qo'llaniladigan bosimga mutanosib elastik element deformatsiyasidan foydalanadi. diafragma sensorlari (kremniy asosidagi, 1-1000 kpa diapazoni) yuqori …
