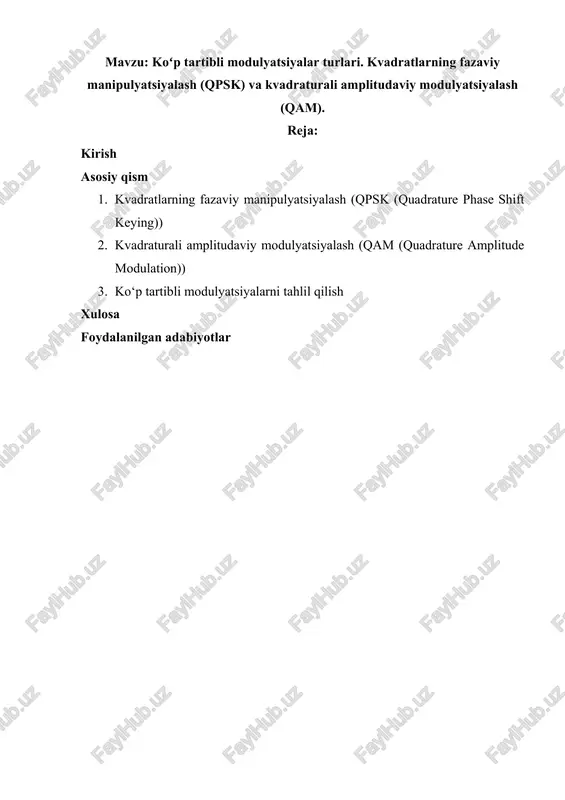

mavzu: koʻp tartibli modulyatsiyalar turlari. kvadratlarning fazaviy manipulyatsiyalash (qpsk) va kvadraturali amplitudaviy modulyatsiyalash (qam). reja: kirish asosiy qism 1. kvadratlarning fazaviy manipulyatsiyalash (qpsk (quadrature phase shift keying)) 2. kvadraturali amplitudaviy modulyatsiyalash (qam (quadrature amplitude modulation)) 3. ko‘p tartibli modulyatsiyalarni tahlil qilish xulosa foydalanilgan adabiyotlar kirish modulyatsiya — bu telekommunikatsiya tizimlarida ma’lumot uzatishni ta’minlashning eng muhim jarayonlaridan biri bo‘lib, u signalning biror parametrini o‘zgartirish orqali ma’lumotni tashuvchi (carrier) signalga kodlashni ifodalaydi. oddiy so‘z bilan aytganda, modulyatsiya orqali uzatilayotgan raqamli yoki analog ma’lumot tashuvchi signalga joylashtiriladi, shuning natijasida u uzoq masofalarga, turli kanallardan o‘tishga va turli shovqinlarga chidamli bo‘lishi mumkin bo‘ladi. telekommunikatsiya tizimlarida modulyatsiya ikki asosiy vazifani bajaradi: birinchisi, ma’lumotni uzatish imkoniyatini yaratish; ikkinchisi, signallarni spektral resurslardan samarali foydalanish orqali uzatishdir. masalan, raqamli aloqa tizimlarida bitlar oqimi bevosita uzatilmaydi, balki signalning fazasi, amplitudasi yoki chastotasi o‘zgartiriladi, bu esa ma’lumot uzatishni amalga oshiradi. shu tariqa, modulyatsiya telekommunikatsiya tizimlarining asosiy elementlaridan biri sifatida, signal …

2 / 16

adrature amplitude modulation (qam) kiritiladi. qpskda har bir signal elementi ikki bitni uzatsa, qamda signalning amplituda va fazasi birgalikda manipulyatsiyalanadi va 4, 16, 64, 256 va undan yuqori bitlarni uzatish mumkin. zamonaviy aloqa tizimlarida ko‘p tartibli modulyatsiyalar muhim ahamiyatga ega. masalan, mobil aloqa tizimlarida (3g, 4g, lte, 5g) qpsk va turli darajadagi qam modulyatsiyalari foydalanuvchiga yuqori tezlikdagi ma’lumot uzatishni ta’minlaydi. wi-fi standartlarida ham qamning yuqori darajalari (64-qam, 256-qam) spektral samaradorlikni oshirish va bir vaqtning o‘zida ko‘p foydalanuvchilarga yuqori tezlikli ulanish imkonini beradi. shu bilan birga, raqamli televidenie (dvb-t, dvb-s) va sun’iy yo‘ldosh tizimlarida ham ko‘p tartibli modulyatsiyalar yuqori tezlikdagi video va ma’lumot uzatishda qo‘llaniladi. ko‘p tartibli modulyatsiyalarning asosiy afzalligi — bu spektral resurslardan maksimal darajada foydalanish va ma’lumot uzatish tezligini oshirishdir. shu bilan birga, ular kanal sharoitlariga moslashuvchan bo‘lib, adaptiv modulatsiya printsipi orqali tizim shovqin yoki signal zaifligi sharoitlariga qarab modulatsiya darajasini o‘zgartirishi mumkin. masalan, yuqori sifatli kanal mavjud bo‘lsa, …

3 / 16

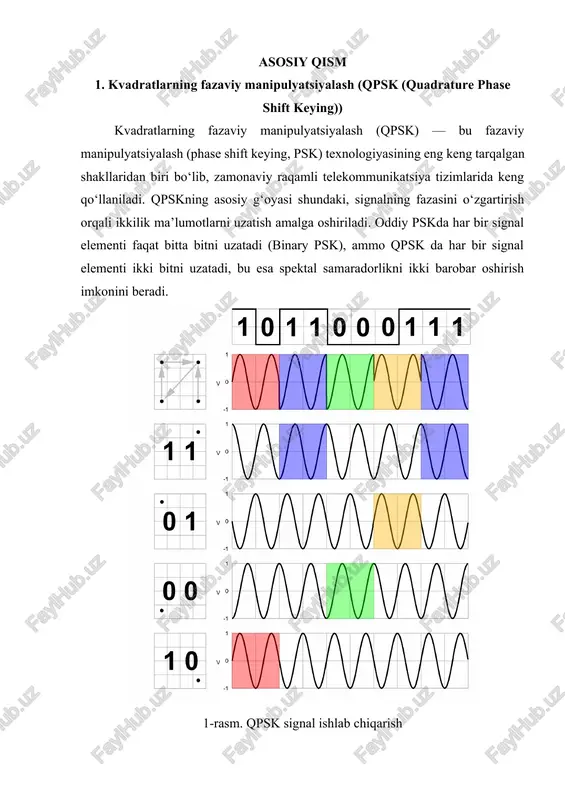

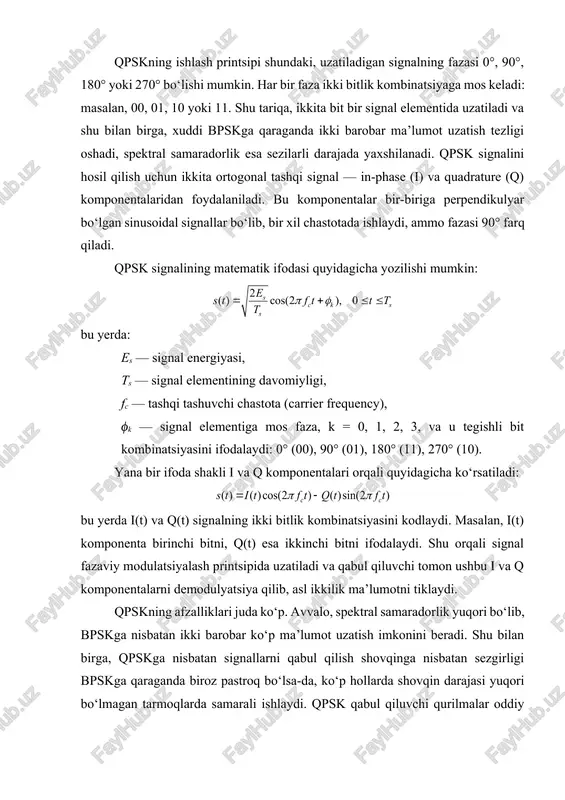

tsiyalash (qpsk (quadrature phase shift keying)) kvadratlarning fazaviy manipulyatsiyalash (qpsk) — bu fazaviy manipulyatsiyalash (phase shift keying, psk) texnologiyasining eng keng tarqalgan shakllaridan biri bo‘lib, zamonaviy raqamli telekommunikatsiya tizimlarida keng qo‘llaniladi. qpskning asosiy g‘oyasi shundaki, signalning fazasini o‘zgartirish orqali ikkilik ma’lumotlarni uzatish amalga oshiriladi. oddiy pskda har bir signal elementi faqat bitta bitni uzatadi (binary psk), ammo qpsk da har bir signal elementi ikki bitni uzatadi, bu esa spektal samaradorlikni ikki barobar oshirish imkonini beradi. 1-rasm. qpsk signal ishlab chiqarish qpskning ishlash printsipi shundaki, uzatiladigan signalning fazasi 0°, 90°, 180° yoki 270° bo‘lishi mumkin. har bir faza ikki bitlik kombinatsiyaga mos keladi: masalan, 00, 01, 10 yoki 11. shu tariqa, ikkita bit bir signal elementida uzatiladi va shu bilan birga, xuddi bpskga qaraganda ikki barobar ma’lumot uzatish tezligi oshadi, spektral samaradorlik esa sezilarli darajada yaxshilanadi. qpsk signalini hosil qilish uchun ikkita ortogonal tashqi signal — in-phase (i) va quadrature (q) …

4 / 16

ilib, asl ikkilik ma’lumotni tiklaydi. qpskning afzalliklari juda ko‘p. avvalo, spektral samaradorlik yuqori bo‘lib, bpskga nisbatan ikki barobar ko‘p ma’lumot uzatish imkonini beradi. shu bilan birga, qpskga nisbatan signallarni qabul qilish shovqinga nisbatan sezgirligi bpskga qaraganda biroz pastroq bo‘lsa-da, ko‘p hollarda shovqin darajasi yuqori bo‘lmagan tarmoqlarda samarali ishlaydi. qpsk qabul qiluvchi qurilmalar oddiy bpsk qabul qiluvchilarga o‘xshash qurilmalar bilan amalga oshiriladi, faqat ikkita bitni bir signal elementi orqali uzatish mexanizmi qo‘shiladi. kamchiliklari sifatida, qpsk signalining fazasi o‘zgarishlari tufayli, fazani aniqlash va qabul qilish murakkabroq bo‘lishi mumkin. ayniqsa, yuqori shovqinli kanallarda yoki faza xatoligi bo‘lgan tizimlarda xatolik darajasi oshadi. shu sababli qabul qiluvchi qurilmalar qo‘shimcha signal protsessing bloklarini talab qiladi: fazani sinxronlash (phase synchronization), qarama-qarshi interferensiya (interference cancellation) va signalning shovqinli qismlarini filtrlash. qpskning qo‘llanilishi juda keng. mobil aloqa tizimlarida, masalan, 3g, lte va 5g texnologiyalarida, qpsk yuqori ma’lumot uzatish tezligini ta’minlash uchun ishlatiladi. wi-fi (ieee 802.11) standartlarida ham qpskning yuqori …

5 / 16

nada oshiradi. qpskni tahlil qilishda signal-shovqin nisbati (snr) va bit xato darajasi (ber) muhim parametr sifatida ko‘riladi. matematik jihatdan, qpsk uchun ber quyidagicha ifodalanadi: bu yerda eb — bit energiyasi, n0 — bir bit uchun shovqin zichligi, q(x) esa q-funksiyasi, ya’ni normal taqsimlangan signalning qabul qilinish ehtimolini ifodalaydi. shu orqali, uzatilayotgan signalning shovqin va faza xatolariga nisbatan ishonchliligi aniqlanadi. qpskning boshqa bir afzalligi — u yuqori darajadagi ma’lumot uzatish tizimlarida spektral samaradorlikni oshirishi, shu bilan birga qabul qiluvchi bloklarning murakkabligi past bo‘lishi. shu sababli, qpskning ko‘p tarmoqli va keng polosali tizimlarda qo‘llanilishi keng tarqalgan. shu bilan birga, qpskni kengaytirish orqali 8-psk, 16-qam va boshqa yuqori tartibli modulyatsiyalar yaratiladi. bu modulyatsiyalar spektral samaradorlikni yanada oshiradi, ammo shovqin va faza xatoligiga nisbatan sezgirlik ham ortadi. shu sababli, qpsk hozirgi kunda mukammal balans sifatida ko‘riladi: spektral samaradorlik yuqori, qabul qiluvchining murakkabligi esa nisbatan past. qpsk signallarini simulyatsiya qilish va tahlil qilish uchun matlab …
