1 / 21

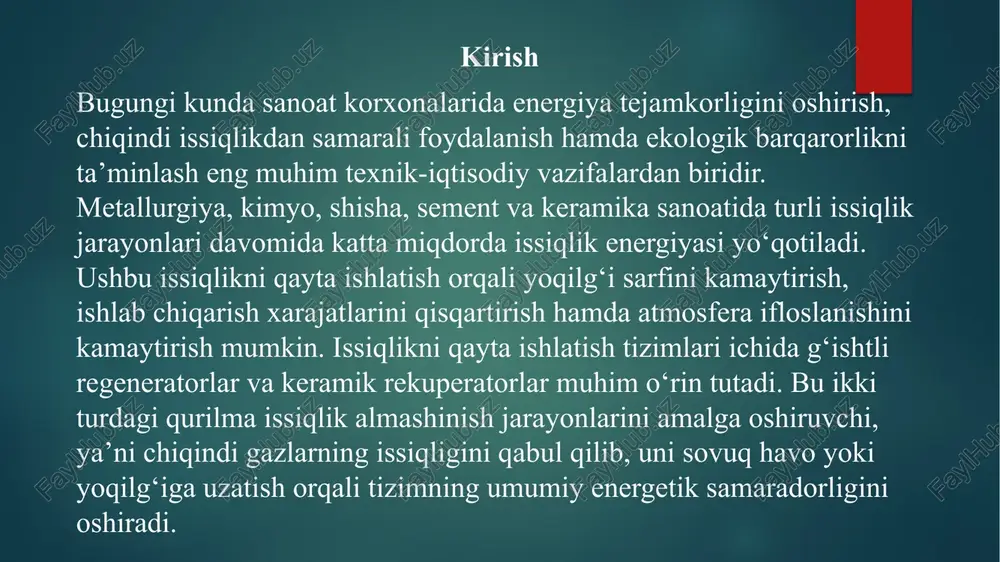

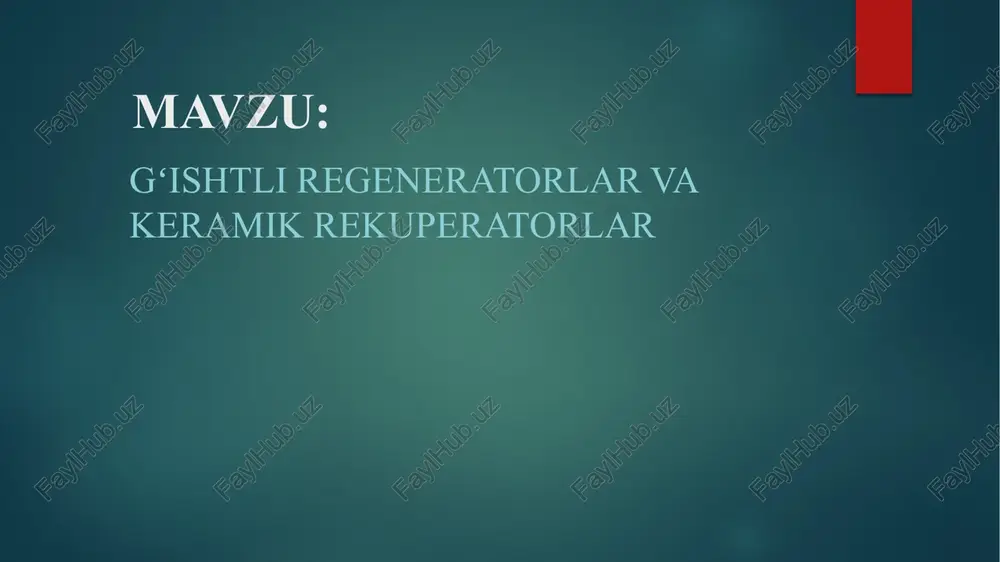

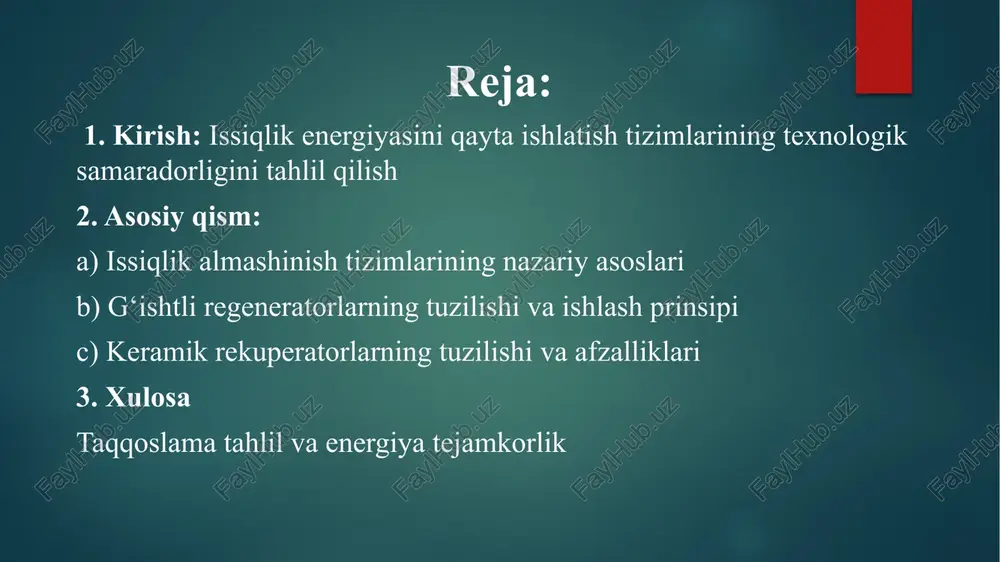

prezentatsiya powerpoint mavzu: gʻishtli regeneratorlar va keramik rekuperatorlar reja: 1. kirish: issiqlik energiyasini qayta ishlatish tizimlarining texnologik samaradorligini tahlil qilish 2. asosiy qism: a) issiqlik almashinish tizimlarining nazariy asoslari b) g‘ishtli regeneratorlarning tuzilishi va ishlash prinsipi c) keramik rekuperatorlarning tuzilishi va afzalliklari 3. xulosa taqqoslama tahlil va energiya tejamkorlik kirish bugungi kunda sanoat korxonalarida energiya tejamkorligini oshirish, chiqindi issiqlikdan samarali foydalanish hamda ekologik barqarorlikni ta’minlash eng muhim texnik-iqtisodiy vazifalardan biridir. metallurgiya, kimyo, shisha, sement va keramika sanoatida turli issiqlik jarayonlari davomida katta miqdorda issiqlik energiyasi yo‘qotiladi. ushbu issiqlikni qayta ishlatish orqali yoqilg‘i sarfini kamaytirish, ishlab chiqarish xarajatlarini qisqartirish hamda atmosfera ifloslanishini kamaytirish mumkin. issiqlikni qayta ishlatish tizimlari ichida g‘ishtli regeneratorlar va keramik rekuperatorlar muhim o‘rin tutadi. bu ikki turdagi qurilma issiqlik almashinish jarayonlarini amalga oshiruvchi, ya’ni chiqindi gazlarning issiqligini qabul qilib, uni sovuq havo yoki yoqilg‘iga uzatish orqali tizimning umumiy energetik samaradorligini oshiradi. ushbu ishda g‘ishtli regeneratorlar va keramik rekuperatorlarning …

2 / 21

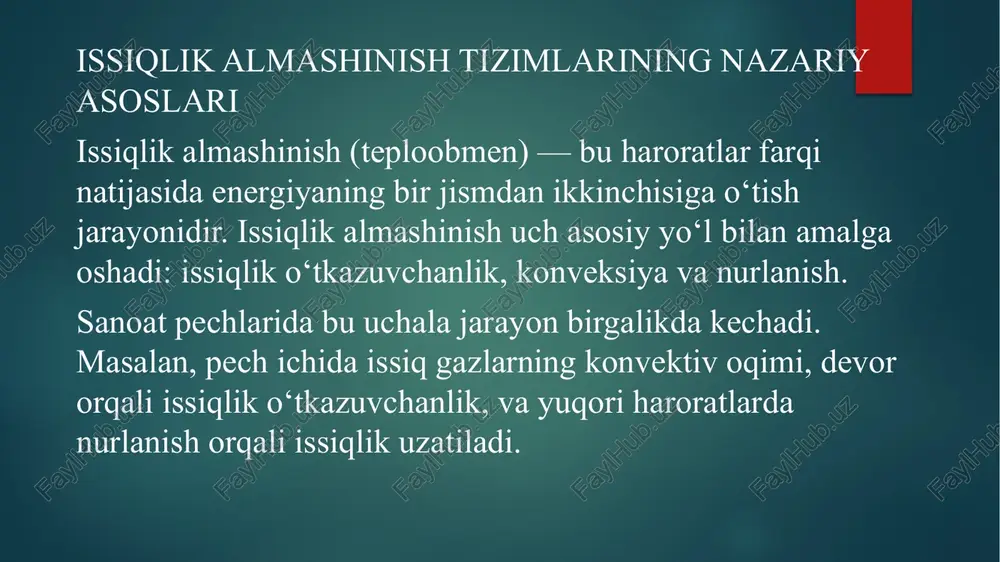

n ikkinchisiga o‘tish jarayonidir. issiqlik almashinish uch asosiy yo‘l bilan amalga oshadi: issiqlik o‘tkazuvchanlik, konveksiya va nurlanish. sanoat pechlarida bu uchala jarayon birgalikda kechadi. masalan, pech ichida issiq gazlarning konvektiv oqimi, devor orqali issiqlik o‘tkazuvchanlik, va yuqori haroratlarda nurlanish orqali issiqlik uzatiladi. issiqlikni qayta ishlatish tizimlarining turlari sanoatda issiqlikni qayta ishlatish tizimlari ikki asosiy turga bo‘linadi: 1. regeneratorlar – issiqlikni davriy ravishda yutib, so‘ng uni boshqa muhitga uzatadi. 2. rekuperatorlar – issiqlikni uzluksiz tarzda, ya’ni doimiy oqim orqali bir muhitdan boshqasiga o‘tkazadi. regeneratorlar issiqlikni to‘plovchi material (odatda g‘isht, keramika) yordamida ishlaydi, rekuperatorlar esa ikkita oqimni (gaz va havo) metall yoki keramika devor orqali ajratadi. sanoatda issiqlik almashinish tizimlarining o‘rni metallurgiyada regeneratorlar va rekuperatorlar eng ko‘p ishlatiladigan issiqlik qayta ishlatish qurilmalari hisoblanadi. domna, konvertor, shisha eritish va keramika pechlarida ular energiya sarfini 20–30% gacha kamaytiradi. g‘ishtli regeneratorlarning tuzilishi va ishlash prinsipi regenerator tushunchasi regenerator — bu issiqlikni to‘plovchi (akkumulyatsiya qiluvchi) va …

3 / 21

ganida g‘ishtlar issiqlikni yutadi. keyin gaz oqimi to‘xtatiladi va sovuq havo shu g‘ishtlardan o‘tganda u issiqlikni oladi. bu jarayon navbatma-navbat davom etadi, natijada havoning harorati oshadi va yoqilg‘ining yonish samaradorligi ortadi. afzallik va kamchiliklari afzalliklari: yuksak haroratda (1300°c gacha) ishlay oladi; katta hajmdagi issiqlikni saqlaydi; qisqa vaqt ichida yuqori issiqlik berish imkoniyati mavjud. kamchiliklari: o‘lchami katta va og‘ir; haroratni o‘zgartirish jarayoni sekin; termik zarba tufayli g‘ishtlarning yorilishi mumkin. tuzilishi gʻishtli regeneratorlar quyidagi asosiy qismlardan iborat: korobka (kamerasi) — metall yoki beton qobiq; shamotsimon gʻishtlar bilan toʻldirilgan qatlam — issiqlik saqlovchi material; gaz va havo kirish/chiqish kanallari — issiqlik almashinuvi uchun; klapanlar tizimi — oqim yoʻnalishini almashtirib turadi. qoʻllanilish sohalari metallurgiya pechlarida (masalan, marten yoki domna pechlari); shisha eritish pechlarida; sanoat quritish tizimlarida; energetika sohasida — issiqlikni tejash va samaradorlikni oshirish uchun. keramik rekuperatorlarning tuzilishi va afzalliklari rekuperator — bu uzluksiz ishlaydigan issiqlik almashinish qurilmasi bo‘lib, u chiqindi gazlar va sovuq …

4 / 21

issiqlikka chidamli materialdan tayyorlanadi. qo‘llanish sohasi sanoat pechlari va metallurgiya korxonalarida. shamollatish tizimlarida (xususan, energiya tejamkor binolarda). issiqlik yo‘qotilishini kamaytirish zarur bo‘lgan ishlab chiqarish jarayonlarida. ishlash prinsipi gaz oqimi bir tomondan oqib o‘tadi va devorni qizdiradi, shu devor orqali boshqa tomondan oqayotgan sovuq havo issiqlikni qabul qiladi. natijada doimiy issiqlik uzatish jarayoni sodir bo‘ladi. afzallik va kamchiliklari afzalliklari: uzluksiz ishlaydi; 90% gacha issiqlik samaradorligi; ixcham, yengil va bardoshli; kam texnik xizmat talab qiladi. kamchiliklari: ishlab chiqarish xarajati yuqori; juda yuqori haroratlarda (1500°c dan ortiq) materialning termik mustahkamligi kamayadi. taqqoslama tahlil va energiya tejamkorlik ko‘rsatkichlar g‘ishtli regenerator keramik rekuperator ishlash turi davriy uzluksiz ish harorati 1200–1300°c 1400°c gacha material shamot, dinas keramika (mullit, korund) samaradorlik 60–70% 85–90% o‘lchami katta ixcham texnik xizmat murakkab soddaroq energiya tejash 25–30% 35–40% keramik rekuperatorlar texnik jihatdan ilg‘or bo‘lib, energiya tejash samaradorligi yuqoriroq. shu bois ular zamonaviy sanoatda keng joriy etilmoqda. xulosa qilib aytganda, g‘ishtli regeneratorlar …

5 / 21

. p. vasilyev, teplovye regeneratory i rekupyeratory, moskva: energiya, 2019. 4. o‘zbekiston respublikasi energetika vazirligi hisobotlari, 2022. 5. internet manbalar: www.sciencedirect.com, www.researchgate.net. image6.jpg image7.jpg image8.png image9.png image10.png image2.png image3.png image4.png image5.png /docprops/thumbnail.jpeg
