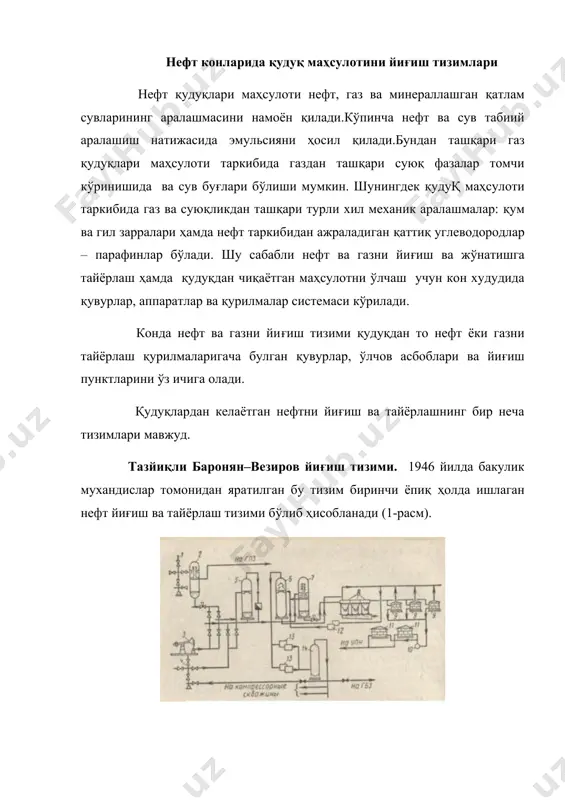

1403777875_46936.doc нефт ва газ конларида қудуқ маҳсулотини йиғиш тизимлари режа: 1. нефт конларида қудуқ маҳсулотини йиғиш тизимлари 2. газ конларида газни йиғиш тизимлари нефт конларида қудуқ маҳсулотини йиғиш тизимлари нефт қудуқлари маҳсулоти нефт, газ ва минераллашган қатлам сувларининг аралашмасини намоён қилади.кўпинча нефт ва сув табиий аралашиш натижасида эмульсияни ҳосил қилади.бундан ташқари газ қудуқлари маҳсулоти таркибида газдан ташқари суюқ фазалар томчи кўринишида ва сув буғлари бўлиши мумкин. шунингдек қудуқ маҳсулоти таркибида газ ва суюқликдан ташқари турли хил механик аралашмалар: қум ва гил зарралари ҳамда нефт таркибидан ажраладиган қаттиқ углеводородлар – парафинлар бўлади. шу сабабли нефт ва газни йиғиш ва жўнатишга тайёрлаш ҳамда қудуқдан чиқаётган маҳсулотни ўлчаш учун кон худудида қувурлар, аппаратлар ва қурилмалар системаси кўрилади. конда нефт ва газни йиғиш тизими қудуқдан то нефт ёки газни тайёрлаш қурилмаларигача булган қувурлар, ўлчов асбоблари ва йиғиш пунктларини ўз ичига олади. қудуқлардан келаётган нефтни йиғиш ва тайёрлашнинг бир неча тизимлари мавжуд. тазйиқли баронян–везиров йиғиш …

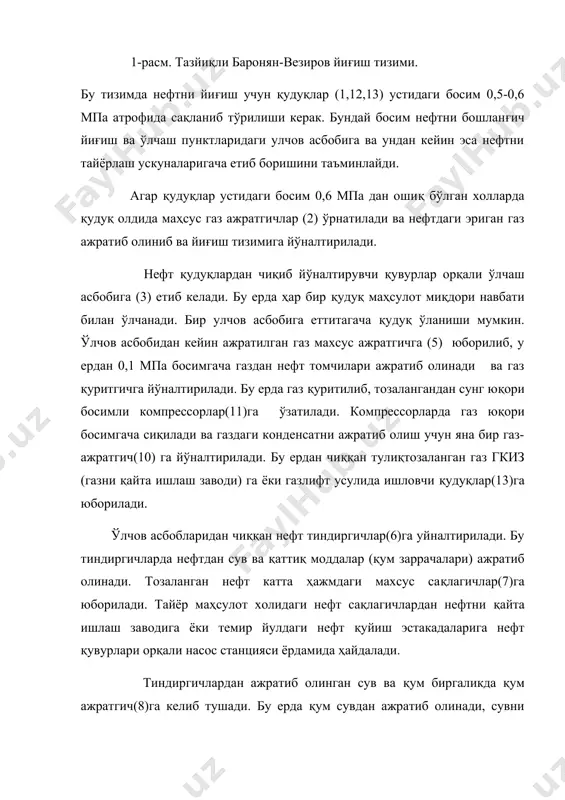

йин ажратилган газ махсус ажратгичга (5) юборилиб, у ердан 0,1 мпа босимгача газдан нефт томчилари ажратиб олинади ва газ қуритгичга йўналтирилади. бу ерда газ қуритилиб, тозалангандан сунг юқори босимли компрессорлар(11)га ўзатилади. компрессорларда газ юқори босимгача сиқилади ва газдаги конденсатни ажратиб олиш учун яна бир газ-ажратгич(10) га йўналтирилади. бу ердан чиққан тулиқтозаланган газ гкиз (газни қайта ишлаш заводи) га ёки газлифт усулида ишловчи қудуқлар(13)га юборилади. ўлчов асбобларидан чиққан нефт тиндиргичлар(6)га уйналтирилади. бу тиндиргичларда нефтдан сув ва қаттиқ моддалар (қум заррачалари) ажратиб олинади. тозаланган нефт катта ҳажмдаги махсус сақлагичлар(7)га юборилади. тайёр маҳсулот холидаги нефт сақлагичлардан нефтни қайта ишлаш заводига ёки темир йулдаги нефт қуйиш эстакадаларига нефт қувурлари орқали насос станцияси ёрдамида ҳайдалади. тиндиргичлардан ажратиб олинган сув ва қум биргаликда қум ажратгич(8)га келиб тушади. бу ерда қум сувдан ажратиб олинади, сувни махсус сув йиғиладиган ховузларга жўнатилади. у ерда сув юзида йиғилган нефт насослар орқали тортиб олиниб тиндиргичларга юборилади. тазйиқли баронян-везиров йиғиш тизими озарбайжон, …

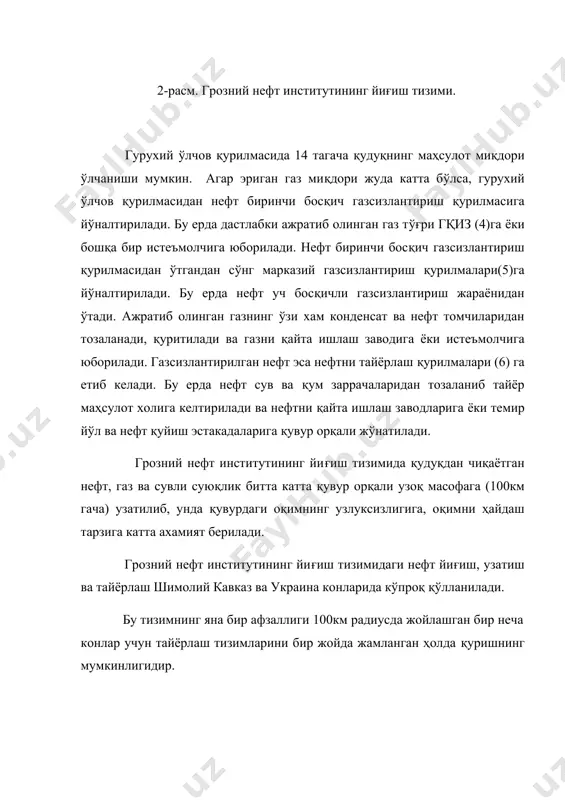

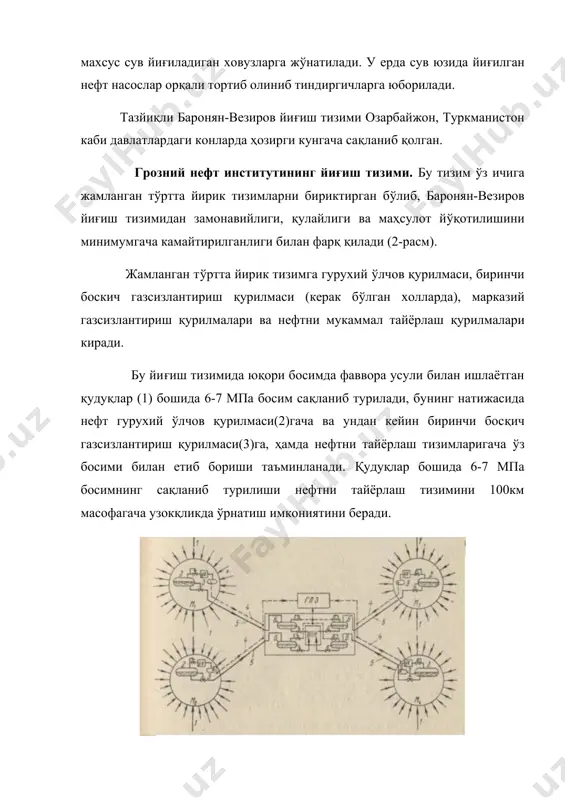

етиб бориши таъминланади. қудуқлар бошида 6-7 мпа босимнинг сақланиб турилиши нефтни тайёрлаш тизимини 100км масофагача узокқликда ўрнатиш имкониятини беради. 2-расм. грозний нефт институтининг йиғиш тизими. гурухий ўлчов қурилмасида 14 тагача қудуқнинг маҳсулот миқдори ўлчаниши мумкин. агар эриган газ миқдори жуда катта бўлса, гурухий ўлчов қурилмасидан нефт биринчи босқич газсизлантириш қурилмасига йўналтирилади. бу ерда дастлабки ажратиб олинган газ тўғри гқиз (4)га ёки бошқа бир истеъмолчига юборилади. нефт биринчи босқич газсизлантириш қурилмасидан ўтгандан сўнг марказий газсизлантириш қурилмалари(5)га йўналтирилади. бу ерда нефт уч босқичли газсизлантириш жараёнидан ўтади. ажратиб олинган газнинг ўзи хам конденсат ва нефт томчиларидан тозаланади, қуритилади ва газни қайта ишлаш заводига ёки истеъмолчига юборилади. газсизлантирилган нефт эса нефтни тайёрлаш қурилмалари (6) га етиб келади. бу ерда нефт сув ва қум заррачаларидан тозаланиб тайёр маҳсулот холига келтирилади ва нефтни қайта ишлаш заводларига ёки темир йўл ва нефт қуйиш эстакадаларига қувур орқали жўнатилади. грозний нефт институтининг йиғиш тизимида қудуқдан чиқаётган нефт, газ ва …

ти гурухий ўлчов қурилмасидан (2) ўтганидан сунг биринчи босқич газсизлантириш қурилмасига (3) етиб келади. бу ерда ажратиб олинган газ уз босими билан 60-80 км масофагача узоқликда бўлган газни қайта ишлаш заводига (5) юборилади, нефтни насос станцияси (4) орқали марказий нефт йиғиш пунктида (5) ҳисобдан ўтказилиб, нефтни тайёрлаш қурилмаларида (6) тайёр маҳсулот холига келтирилиб истеъмолчиларга жўнатилади. гипровосток тизими кўпроқ россиянинг волга буйи (саратов, волгоград туманлари), урал олди конларида ҳамда татаристон, бошкирдистон конларида кенг қўлланилади. юқорида кўриб чиқилган нефт йиғиш, тайёрлаш ва узатиш тизимлари маълум бир шарт – шароитларга (қудуқларни ишлатиш усули ва қудуқ усти босими), шунингдек географик худудларга, бу худудларнинг географик муҳитнинг табиий шароитлари (ўрмонзорлар, ботқоқликлар, доимий музлик ва х.к.) га мўлжалланиб яратилган. булардан ташқари, ҳар қандай шарт-шароитларга мўлжалланган нефт йиғиш, тайёрлаш ва узатиш универсал тизимининг кондан олинаётган маҳсулотни (нефт, газ конденсат) тўлиқ бир-биридан ажратиб олиш, тайёрлашнинг технологик жараёнидаги йўқотишларни минимумга олиб келиш ва тайёрлаш жараёнларини тўлиқ автоматлаштириш ёки компьютер орқали …

қатлам босими ва газ таркиби ҳар хил бўлган бир неча қатламларни алоҳида ишлатиш имконини беради. халқали йиғиш тизимида газ йиғиш коллекторлари халқали кўринишда бўлиб, бу тизимнинг афзаллиги шундаки, қайсидир участкада авария юз берса, бутун бир тизимни тўхтатмасдан ўша ерни таъмирлаш мумкин (4в-расм). 4-расм. газни йиғиш тизимлари. а-тўғри чизиқли; б-нурли; в-халқали; 1- ажратгич; 2 – компрессор станцияси ёки газ йиғиш пункти; 3 – магистрал газ қувури. газ кони жуда катта майдонни эгаллаган ва қудуқлар сони кўп бўлган ҳолатларда юқорида санаб ўтилган газни йиғиш тизимлари аралаш ҳолатда қўлланилиши мумкин, масалан туғри чизиқли ва нурли ёки халқали ва туғри чизиқли. барча йиғиш тизимларида газ йиғиш коллекторига нафақат алохида қудуқлар, балки қудуқлар гурухи гурухий йиғув қурилмалари орқали ўланиши мумкин. гурухий йиғиш тизимининг устунлиги шундаки, газ йиғув коллекторларига бир эмас, бир гурух қудуқларни уюш мумкинлиги, газни ўлчаш ва назорат қилиш ва газ йиғиш учун кам қувур сарфлаш имконини беради. газ йиғиш тизимининг асосий элементи бўлиб, …
