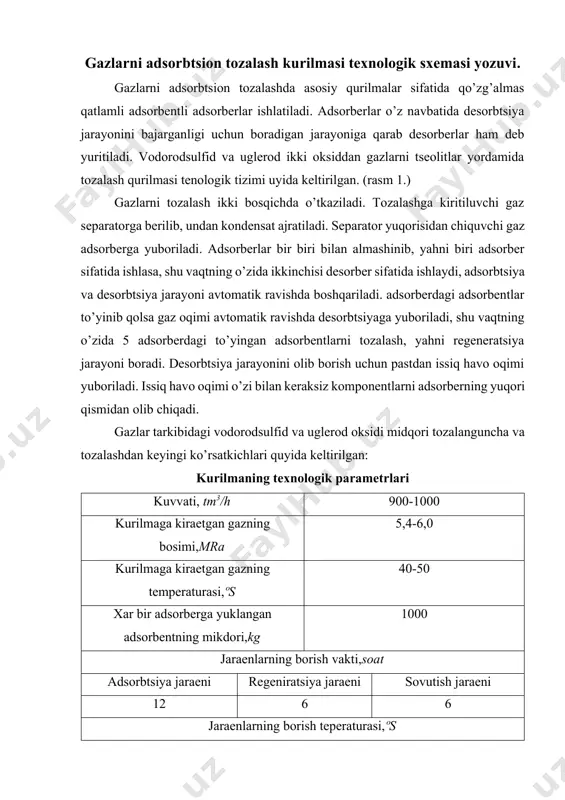

1699862711.docx gazni tarkibidagi vodorod sulg’fidni adsorbtsiya va absorbtsiya usulida tozalash reja: 1. gaz tarkibidagi vodorod sulg’fidni adsorbtsiya usulida tozalash. 2. gaz tarkibidagi vodorod sulg’fidni absorbtsiya usulida tozalash. gazlarni adsorbtsion tozalash kurilmasi texnologik sxemasi yozuvi. gazlarni adsorbtsion tozalashda asosiy qurilmalar sifatida qo’zg’almas qatlamli adsorbentli adsorberlar ishlatiladi. adsorberlar o’z navbatida desorbtsiya jarayonini bajarganligi uchun boradigan jarayoniga qarab desorberlar ham deb yuritiladi. vodorodsulfid va uglerod ikki oksiddan gazlarni tseolitlar yordamida tozalash qurilmasi tenologik tizimi uyida keltirilgan. (rasm 1.) gazlarni tozalash ikki bosqichda o’tkaziladi. tozalashga kiritiluvchi gaz separatorga berilib, undan kondensat ajratiladi. separator yuqorisidan chiquvchi gaz adsorberga yuboriladi. adsorberlar bir biri bilan almashinib, yahni biri adsorber sifatida ishlasa, shu vaqtning o’zida ikkinchisi desorber sifatida ishlaydi, adsorbtsiya va desorbtsiya jarayoni avtomatik ravishda boshqariladi. adsorberdagi adsorbentlar to’yinib qolsa gaz oqimi avtomatik ravishda desorbtsiyaga yuboriladi, shu vaqtning o’zida 5 adsorberdagi to’yingan adsorbentlarni tozalash, yahni regeneratsiya jarayoni boradi. desorbtsiya jarayonini olib borish uchun pastdan issiq havo oqimi yuboriladi. …

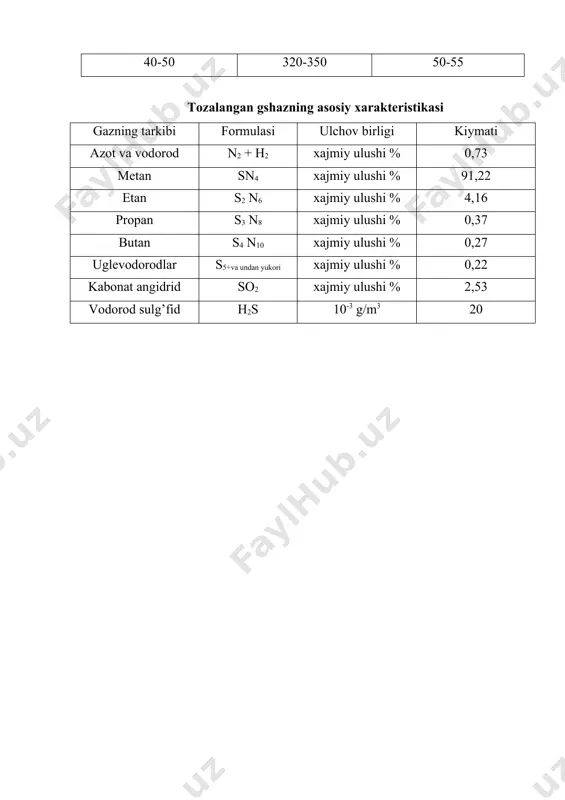

ing tarkibi formulasi ulchov birligi kiymati azot va vodorod n2 + h2 xajmiy ulushi % 0,73 metan sn4 xajmiy ulushi % 91,22 etan s2 n6 xajmiy ulushi % 4,16 propan s3 n8 xajmiy ulushi % 0,37 butan s4 n10 xajmiy ulushi % 0,27 uglevodorodlar s5+va undan yukori xajmiy ulushi % 0,22 kabonat angidrid so2 xajmiy ulushi % 2,53 vodorod sulg’fid h2s 10-3 g/m3 20 uglevodorod gazlarini nordon komponentlardan tozalash neftli va tabiiy gazlarda bizga mahlumki nordon komponentlar asosan vodorodsulfid va uglerod ikki oksidi miqdori ko’proq bo’ladi. nordon komponentlar ajralish usullari ikki guruga bo’linadi: quruq – qattiq ko’rinishdagi tozalovchi massa qo’llanilishi bilan; nam – suyu yeritmalar qo’llanilishi bilan. sanoat qurilmalarida gazlar mujassamlashtirilgan usulda tozalanadi, yahni qattiq va suyuq yutuvchilarni qo’llash orqali. barcha qattiq yutuvchilar vodorodsulfid miqdori kam bo’lgan gazlarni tozalashda foydalanadi. gazlarda vodorodsulfid miqdori ancha ko’p bo’lsa, suyuq yutuvchilar shuncha ko’p ishlatiladi. yetanolaminlar bilan gazlarni tozalash jarayoni keng tarqalgan. yetanolaminlar aminli …

a yuqorisidan 10–12% li mea yeritmasi kiritiladi. kolonna temperaturasi 20 – 400c va bosim 1.37 – 1.47 mpa. to’yingan mea yeritmasi 2-kolonna pastidan chiqarilib, 4-issiqlik almashtirgichda 80–900c gacha isitiladi va 6-desoberga kiritiladi. desorber kolonna ko’rinishidagi qurilma bo’lib, 0.15 – 0.20 mpa bosimda ishlovchi 14–16 yelaksimon tarelkalar bilan jihozlangan. kolonna pasti qismi berk tarelka bilan to’silgan, u orqali mea yeritmasi 8-qaynatgichga o’tadi, hamda u 1300c ga isitilib, 2-kolonnadagi berk tarelka ostidan qayta riladi. desorberda vodorod sulfid va uglerod ikki oksidi oldilari yo’otiladi. qayta tiklangan mea 7-nasos yordamida 4- issiqlik almashtirgichga va suvli sovitgich 3 ga jo’natiladi va 20–300c temperatura bilan 2-kolonnaga qayta riladi. u yerga 5-nasos yordamida toza mea yeritmasi am beriladi. gazlarni yetanolaminli tozalash urilmasi texnologik sxemasi: 1, 13-gaz separqatorlari; 2, 9-absorbsion kolonnalar; 3, 10, 15- suvli sovitkichlar; 4, 11- issilik almashtirgichlar qatori; 5, 7, 12, 19-nasoslar; 6, 14-desorberlar; 8,17-buli aynatkichlar; 16-gaz-suv ajratkich; 18-oldini aydovchi kolonna. tozalangan uglevodorodli gaz 9-absorbsion …

a o’shimcha reakciyalar uglerod ikki oksidi va uglevodorod gazlaridagi kislorod, uglerodoltingugurti va bosha birikmalar bilan yuqori qaynash temperaturasiga yega murakkab aralashma hosil qiladi. masalan: vodorod sulfid bilan kislorod ishtirokida monoetanolaminli tozalash sharotida qayta tiklanmaydigan tiosulg’fat hosil qiladi. qo’shimcha hosil bo’ladigan mahsulotlar miqdori sirkulyatsiyalanuvchi mea yeritmasiga nisbatan tamin 5 % (massa) atrofida bo’ladi. tizimda qayta tiklanmaydigan mahsulotlar to’planib olishidan chekinish maqsadida mea yeritmasini bir qismini 14-desorber pastidan 12-nasos yordamida 18-kolonnaga haydash uchun jo’natiladi. bu kolonnaga ishqor yeritmasi beriladi. aydash vatida ajralgan suv bui va mea bulari 14-desorberga qayta kiradi. yuqori qaynovchi qoldi mahsulot kanalizaciyaga tashlanadi. haydash kolonnasi yuqorisidagi temperatura 1700c, pastida 2000c da salab turiladi. ko’p ollarda haydash vakuum sharoitida o’tkaziladi. gazlar tarkibidagi vodorodsulfid va uglerod oksidi miqdori tozalanguncha va tozalashdan keyingi ko’rsatkichlari quyida keltirilgan: miqdori, % (massada) tozalanguncha tozalashdan keyin vodorod sulfid 3.34 0.0008 uglerod oksidi 0.67 0.08 adabiyotlar 1. manovyan a.k. texnologiya pervichnoy pererabotki nefti i prirodnogo gaza. – …
