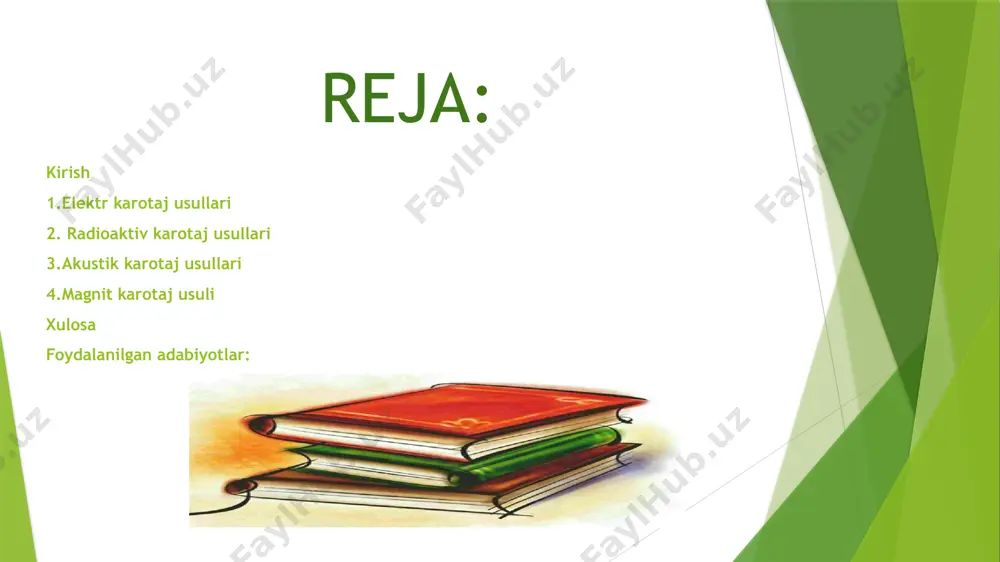

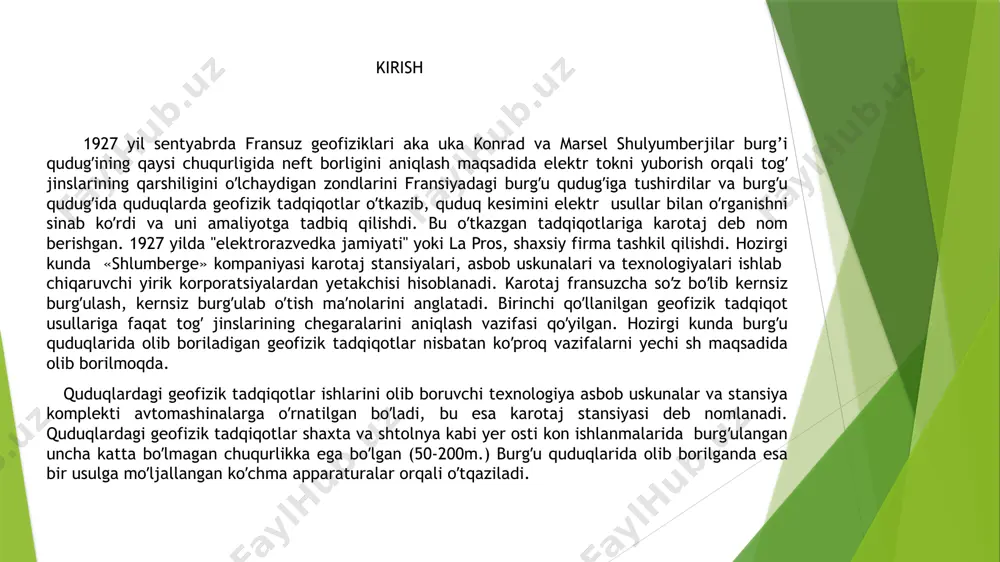

1707085471.pptx /docprops/thumbnail.jpeg karotaj stansiyalar karotaj stansiyalar reja: kirish 1.elektr karotaj usullari 2. radioaktiv karotaj usullari 3.akustik karotaj usullari 4.magnit karotaj usuli xulosa foydalanilgan adabiyotlar: kirish 1927 yil sentyabrda fransuz geofiziklari aka uka konrad va marsel shulyumberjilar burg’i qudugʼining qaysi chuqurligida neft borligini aniqlash maqsadida elektr tokni yuborish orqali togʼ jinslarining qarshiligini oʼlchaydigan zondlarini fransiyadagi burgʼu qudugʼiga tushirdilar va burgʼu qudugʼida quduqlarda geofizik tadqiqotlar oʼtkazib, quduq kesimini elektr usullar bilan oʼrganishni sinab koʼrdi va uni amaliyotga tadbiq qilishdi. bu oʼtkazgan tadqiqotlariga karotaj deb nom berishgan. 1927 yilda "elektrorazvedka jamiyati" yoki la pros, shaxsiy firma tashkil qilishdi. hozirgi kunda «shlumberge» kompaniyasi karotaj stansiyalari, asbob uskunalari va texnologiyalari ishlab chiqaruvchi yirik korporatsiyalardan yetakchisi hisoblanadi. karotaj fransuzcha soʼz boʼlib kernsiz burgʼulash, kernsiz burgʼulab oʼtish maʼnolarini anglatadi. birinchi qoʼllanilgan geofizik tadqiqot usullariga faqat togʼ jinslarining chegaralarini aniqlash vazifasi qoʼyilgan. hozirgi kunda burgʼu quduqlarida olib boriladigan geofizik tadqiqotlar nisbatan koʼproq vazifalarni yechi sh maqsadida olib borilmoqda. …

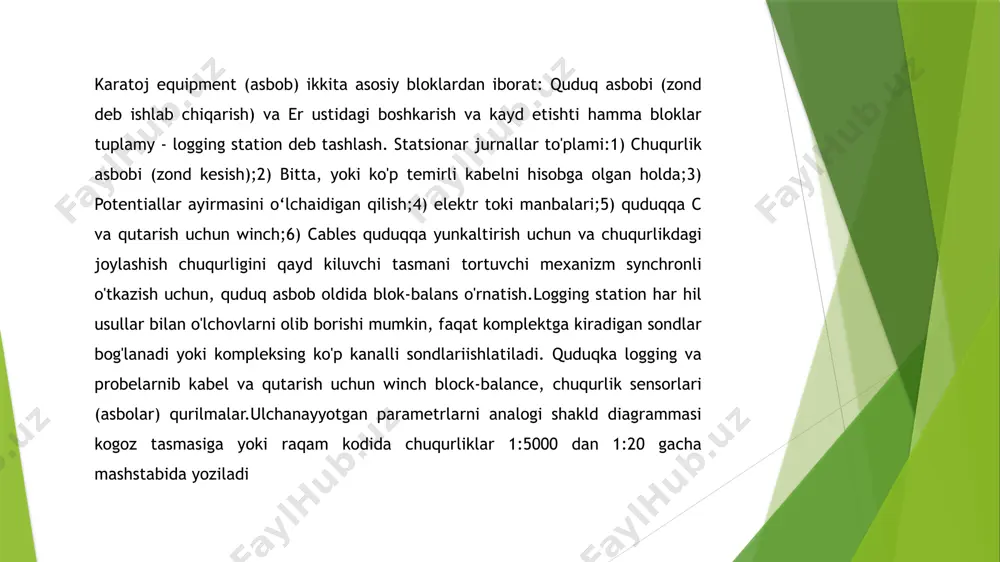

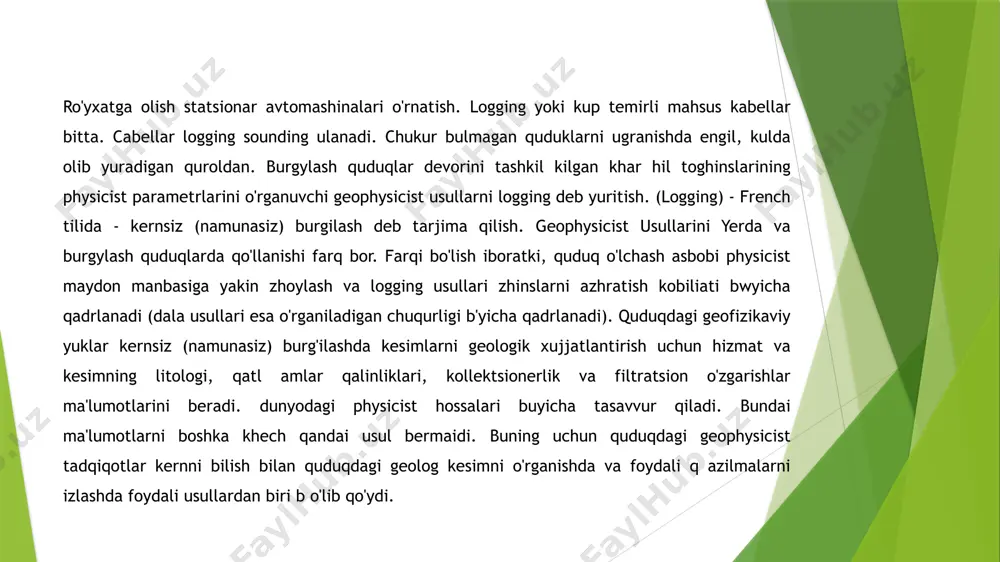

ar to'plami:1) chuqurlik asbobi (zond kesish);2) bitta, yoki ko'p temirli kabelni hisobga olgan holda;3) potentiallar ayirmasini o‘lchaidigan qilish;4) elektr toki manbalari;5) quduqqa c va qutarish uchun winch;6) cables quduqqa yunkaltirish uchun va chuqurlikdagi joylashish chuqurligini qayd kiluvchi tasmani tortuvchi mexanizm synchronli o'tkazish uchun, quduq asbob oldida blok-balans o'rnatish.logging station har hil usullar bilan o'lchovlarni olib borishi mumkin, faqat komplektga kiradigan sondlar bog'lanadi yoki kompleksing ko'p kanalli sondlariishlatiladi. quduqka logging va probelarnib kabel va qutarish uchun winch block-balance, chuqurlik sensorlari (asbolar) qurilmalar.ulchanayyotgan parametrlarni analogi shakld diagrammasi kogoz tasmasiga yoki raqam kodida chuqurliklar 1:5000 dan 1:20 gacha mashstabida yoziladi ro'yxatga olish statsionar avtomashinalari o'rnatish. logging yoki kup temirli mahsus kabellar bitta. cabellar logging sounding ulanadi. chukur bulmagan quduklarni ugranishda engil, kulda olib yuradigan quroldan. burgylash quduqlar devorini tashkil kilgan khar hil toghinslarining physicist parametrlarini o'rganuvchi geophysicist usullarni logging deb yuritish. (logging) - french tilida - kernsiz (namunasiz) burgilash deb tarjima qilish. geophysicist …

imni o'rganishda va foydali q azilmalarni izlashda foydali usullardan biri b o'lib qo'ydi. 1.elektr karotaj usullari karotaj tadqiqotlarining qoʼllanilish tarixida birinchi boʼlib elektr karotaj tuyuluvchi qarshilik (ks) usulini qoʼllash orqali boshlangan boʼlsa, vaqt oʼtgan sari ularning turlari ortib, tadqiqot radiusi va geologik masalalarni yechish ko’lami ortib bormoqda. elektr karotajusullari asosan ikkita guruhga ajratiladi:elektr maydon va elektromagnit maydon usullari.elektr maydon usuli ham oʼz navbatida ikkita: tabiiy maydon usuli va sunʼiy elektr maydon usullariga ajratiladi. bu tadqiqotlar usullari har xil boʼlishiga qaramasdan vazifasi yagona boʼlib hisoblanadi.biz kern namunalarini olmasdan turib, quduqkesimining haqiqiy fizik xususiyatlari boʼyicha aniq maʼlumotlarga ega boʼlish orqali bir qanchavazifalarni yechishdan iborat boʼlib,ushbuvazifalarni yechish maqsadida elektr karotaj tadqiqotlarida turli xil zondlardan foydalaniladi. elektr karotaj zondlari zond – bu silindr shaklidagi turli xil diametrladagi kattalikka ega boʼlgan bitta yoki bir nechta elektrodli moslama.eng oddiy zondda karotaj kabeliga bitta,ikkita yoki uchta qoʼrgʼoshindan ishlangan elektrodlar mahkamlangan boʼladi. bunday zondlar burgʼilash eritmasi yoki suv …

shi va elektrodlar orasidagi masofa bilan farqlanadi:m 0,95 a0,1 va m1,0 a0,1b ksp – 60 asbobining baʼzi bir texnik xususiyatlari: gamma nurlanish dozalarini 0 dan 10000 mkr/soatgacha boʼlgan diapazonda qayd qilish imkoniyatiga ega.qayta hisoblash koeffissienti k o ,mkr/soat/0,01%u:115+/-3; tuyuluvchi qarshilik ks togʼ jinslar qarshilik qiymatini – 0 –1000 om·m gacha diapazondagi qayd qiladi. tabiiy maydon ps qayd qilish diapazoni -500 dan +500 mv gacha. quduq asbobiga oʼzgaruvchan tok 100 – 150 mа taʼminoti bsk-051 yer usti apparaturasi orqali amalga oshiriladi. zondning uzunligi 160 sm, asbobning ogʼirligi 14 kg ni tashkil qiladi. 11,0 mpa gidrostatik bosimgacha dosh beradi. elektr karotaj tadqiqotlarida oʼtqazishda ishlatiladigan zondlar ikki xil turga gradient zond va potensial zondga ajratiladi. tuyuluvchi qarshilik usullari bilan karotaj oʼtkazganda, toʼrtta elektrodli zondlar ishlatiladi.а va b - tok bilan taʼminlovchi elektrodlar,m va n - qabul qiluvchi elektrodlar ishlatiladi. uchta elektrod karotajli zondning ichiga joylashtirilgan va kabelga ulangan holda quduqning ichiga tushiriladi. toʼrtinchi …

an ajralib turishidan foydalanib geologik kesimlar tuziladi. sunʼiy radioaktiv karotaj usullari: 2.gamma-gamma karotaj ggk- bu usulda burgʼi qudugʼidagi togʼ jinslari gamma nurlari bilan taʼsirlantiriladi va shu jinslarda qayta radioaktiv nurlanishlar tekshirilib, togʼ jinslari va maʼdanlarning tarkiblari va xususiyatlari oʼrganiladi. 3.neytron-gamma karotaj - bu usulda burgʼi qudugʼidagi togʼ jinslari neytronlar bilan nurlantirilib tekshiriladi. togʼ jinslarining radioaktiv zarrachalar bilan oʼzaro taʼsirlanishi har xil boʼlgani uchun koʼrsatilgan radioaktiv karotaj usullari oʼz navbatida yana bir-nechta usullarga boʼlinadi. hozirgi kunda neytronli-gamma karotaj ngk, neytron-neytronli karotaj nnk, impuls-neytronli karotaj ink, faollashma neytron karotaj nаk,entgen-radiometrik karotaj rrk, gamma-spektrometrik karotaj gsk, uran konlarida bir onli neytronlar boʼlinishi karotaji kndm va boshqa radioaktiv karotaj usullari qoʼllaniladi. radioaktiv karotaj usullari elektr usullariga nisbatan bir qancha afzalikka ega. radioaktiv karotaj tadqiqotlarini (usullarini) temir quvurlar bilan mustahkamlangan burgʼi quduqlarining ichida oʼtkazilsa ham boʼladi. bu usullar yordamida tabiiy kon maʼdanlarining mineral tarkiblarini, togʼ inslarining fizik xususiyatlarining (gillilik, zichlik, gʼovaklik radioaktivlik va h.k) aniqlash …
