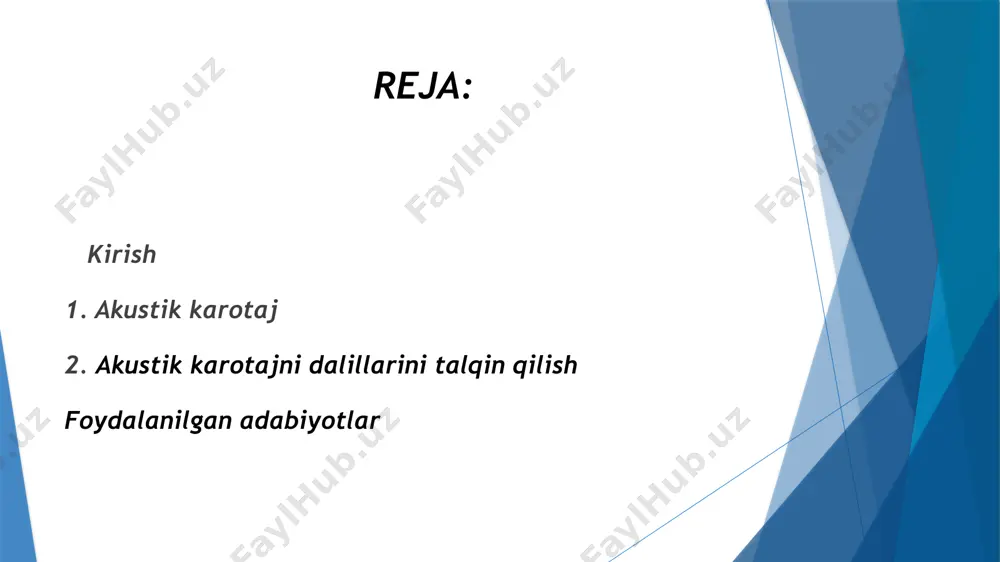

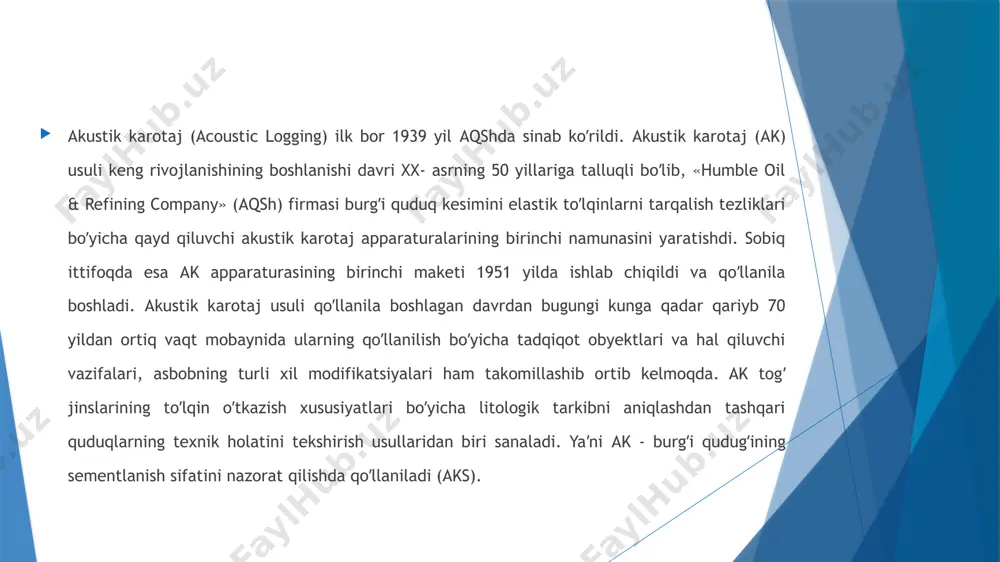

1708414942.pptx /docprops/thumbnail.jpeg akustik karotaj akustik karotaj quduqlarda geofizik tadqiqodlar kirish 1. akustik karotaj 2. akustik karotajni dalillarini talqin qilish foydalanilgan adabiyotlar reja: аkustik karotaj (acoustic logging) ilk bor 1939 yil аqshda sinab koʼrildi. аkustik karotaj (аk) usuli keng rivojlanishining boshlanishi davri xx- asrning 50 yillariga talluqli boʼlib, «humble oil & refining company» (аqsh) firmasi burgʼi quduq kesimini elastik toʼlqinlarni tarqalish tezliklari boʼyicha qayd qiluvchi akustik karotaj apparaturalarining birinchi namunasini yaratishdi. sobiq ittifoqda esa аk apparaturasining birinchi maketi 1951 yilda ishlab chiqildi va qoʼllanila boshladi. аkustik karotaj usuli qoʼllanila boshlagan davrdan bugungi kunga qadar qariyb 70 yildan ortiq vaqt mobaynida ularning qoʼllanilish boʼyicha tadqiqot obyektlari va hal qiluvchi vazifalari, asbobning turli xil modifikatsiyalari ham takomillashib ortib kelmoqda. ak togʼ jinslarining toʼlqin oʼtkazish xususiyatlari boʼyicha litologik tarkibni aniqlashdan tashqari quduqlarning texnik holatini tekshirish usullaridan biri sanaladi. yaʼni аk - burgʼi qudugʼining sementlanish sifatini nazorat qilishda qoʼllaniladi (aks). аkda elastik toʼlqinlarni burgʼi quduqda …

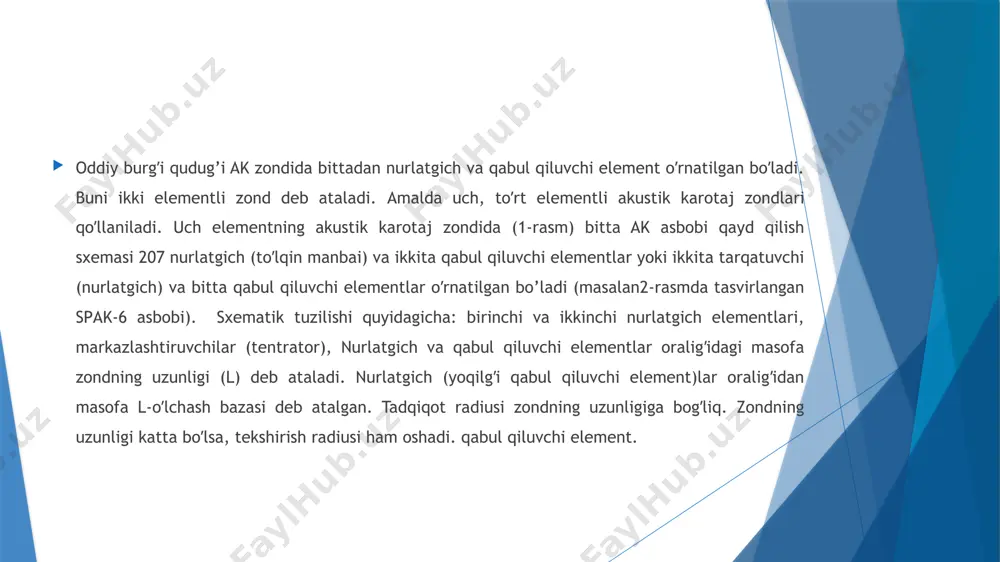

an boʼladi. buni ikki elementli zond deb ataladi. аmalda uch, toʼrt elementli akustik karotaj zondlari qoʼllaniladi. uch elementning akustik karotaj zondida (1-rasm) bitta ak asbobi qayd qilish sxemasi 207 nurlatgich (toʼlqin manbai) va ikkita qabul qiluvchi elementlar yoki ikkita tarqatuvchi (nurlatgich) va bitta qabul qiluvchi elementlar oʼrnatilgan bo’ladi (masalan2-rasmda tasvirlangan spаk-6 asbobi). sxematik tuzilishi quyidagicha: birinchi va ikkinchi nurlatgich elementlari, markazlashtiruvchilar (tentrator), nurlatgich va qabul qiluvchi elementlar oraligʼidagi masofa zondning uzunligi (l) deb ataladi. nurlatgich (yoqilgʼi qabul qiluvchi element)lar oraligʼidan masofa l-oʼlchash bazasi deb atalgan. tadqiqot radiusi zondning uzunligiga bogʼliq. zondning uzunligi katta boʼlsa, tekshirish radiusi ham oshadi. qabul qiluvchi element. 1-rasm. ak asbobi qayd qilish sxemas 2-rasm. spak (спак)-6 ак zondi. sxematik tuzilishi quyidagicha: birinchi va ikkinchi nurlatgich elementlari, markazlashtiruvchilar (tentrator), qabul qiluvchi element. akustik karotajni dalillarini talqin qilish ak diagrammalarini sifatli talqin qilib togʼ jinslarining gʼovakliligini aniqlash mumkin. bu diagrammalarni miqdoriy jihatdan talqin qilib geologik qatlamlardan elastik toʼlqinlarning …

zligi boʼyicha litologik kesimni ajratish, аk boʼyicha gʼovaklik parametrini aniqlash va boshqa shu kabi vazifalarni hal qilishda qoʼllaniladi. 3-rasm. faza korelyatsion diagramma (fkd) yordamida burgʼi quduqlarning sementlanish sifatini baholash. jinslar: 1 – ohaktosh, 2 – galit, 3 – qumtosh akustik karotaj - bu quduqga joylashtirilgan emitent tomonidan yaratilgan tovush va ultratovush chastota diapazonlarida elastik tebranish maydonlarini o'rganishga asoslangan quduqni tadqiq qilish usullari to'plami. akustik kratoj asosi quduqlarning uchastkalarini tashkil etuvchi jinslarning elastik xususiyatlaridagi farqdir. ultrasonik usulda quduq uchastkalarini o'rganishda paydo bo'ladigan kuchlanishlar ostida tabiiy yuzaga kelgan jinslar amalda elastik jismlardir. agar elementar tog’ jinslari hajmiga ma’lum vaqt kuch ta’sir etsa, u holda tog’ jinslari zarralari deformatsiyalanadi va harakatlanadi. bu qo'zg'alish nuqtasini o'rab turgan qatlamda stresslarning paydo bo'lishiga olib keladi. natijada, muhitning holati qo'zg'atuvchi kuchni qo'llash nuqtasidan barcha yo'nalishlarda o'zgaradi. deformatsiyalarning ketma-ket tarqalish jarayoni elastik to'lqin deyiladi. togʻ jinslarining elastik xossalari, demak, ulardagi elastik toʻlqinlarning tarqalish tezligi ularning mineral tarkibi, gʻovakligi …

da to'rtta tadqiqot ob'ekti mavjud: bir yoki ko'p fazali harakatsiz va harakatlanuvchi suyuqlik bilan to'ldirilgan quduq bo'shlig'i; korpus; tsement yoki suyuqlik bilan to'ldirilgan halqali bo'shliq; quduq kesimini tashkil etuvchi va korpus orqali oʻrganiladigan togʻ jinslari.tarixiy jihatdan ak asboblarini geologik kesmalarni va korpus torlarining texnik holatini oʻrganish uchun moʻljallangan guruhlarga boʻlinishi, ularning asosiy belgilovchi xususiyati ularning maqsadi (ochiq yoki oʻrganish uchun) hisoblanadi. korpusli quduqlar) yoki o'lchash zondlarini loyihalashning murakkabligi. birinchi ikki guruh ommaviy qo'llaniladigan qurilmalar bo'lib, ular ochiq va korpusli quduqlarda qo'llaniladi. ularning eng oddiylari (5-rasm, a, b) o'zgaruvchan uch elementli zondlarni (emitter va 2 qabul qiluvchi yoki 2 emitent va 1 qabul qiluvchi) yoki kompensatsiyalangan to'rt elementli zondlarni (ikkita emitent va ikkita qabul qiluvchi) o'z ichiga oladi. ko'pincha kompensatsiyalangan zond p3 uchinchi qabul qilgichni ham o'z ichiga oladi (5-rasm, b), bu maxsus texnologik echimlarni ta'minlaydi: tsement-torga yopishishning har qanday sifati bo'yicha korpus bo'yinbog'larini mahkamlash, fazaviy korrelyatsiya diagrammalarini (pcd) ro'yxatga olish. …

rtikal kanallarni tanlashdir. . ular monopol va dipol konvertorlari bo'lgan ko'p elementli o'lchash zondlari bilan jihozlangan (2-rasm, b, c), ak (1-30 khz) uchun keng chastota diapazonini qamrab oladi va informatsion p, s va st parametrlarini o'lchashni ta'minlaydi. bu to'lqinlarning bir-biriga va boshqa interferentsiya to'lqinlari bilan aralashuvisiz to'lqinlar. ushbu guruhning qurilmalari qidiruv, qidiruv va qazib olish quduqlarining asosiy qismidagi cheklangan vazifalarni hal qilish uchun mo'ljallangan. ular barcha mahalliy va xorijiy firma va korxonalarga tegishli bo'lib, ularni mustaqil ravishda yoki boshqa turdagi gis qurilmalaridan birlashtirilgan yig'ilishlarning bir qismi sifatida ishlatadi. qurilmalar uzunlamasına yoy to'lqinining parametrlarini (∆tp, ap, fp va boshqalar) o'lchashni ta'minlaydi. transvers to'lqinning parametrlarini o'lchash ular uchun ma'qul, lekin umuman majburiy emas. qoida tariqasida, u qulay sharoitlarda amalga oshiriladi: quduqning nominal diametri, nisbatan yuqori tezlikli kesim (vp>vs>vl), o'rganilayotgan qatlamlarning qalinligi o'lchash zondlari uzunligidan oshadi, yo'q. elastik to'lqinlarning anomal zaiflashuvi bo'lgan jinslar. 4-rasm ak problarini o'lchash sxemalari 5-rasm ak problari ommaviy foydalanish …
