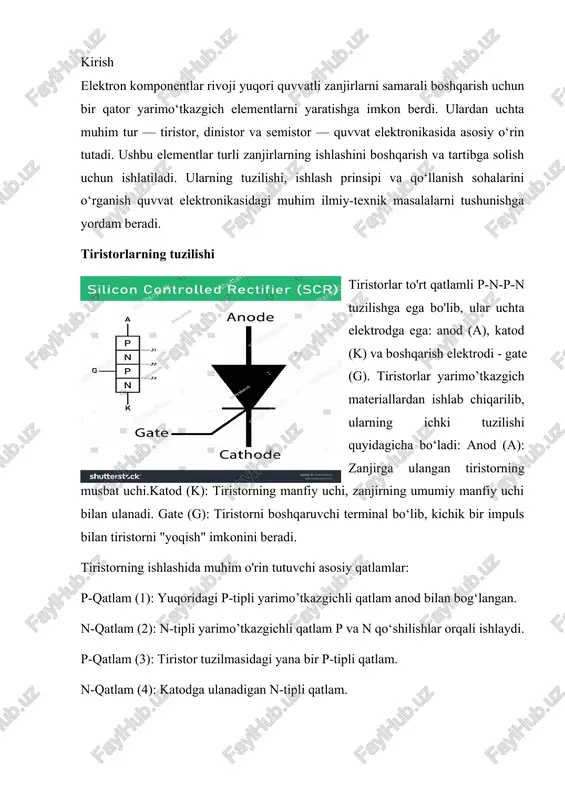

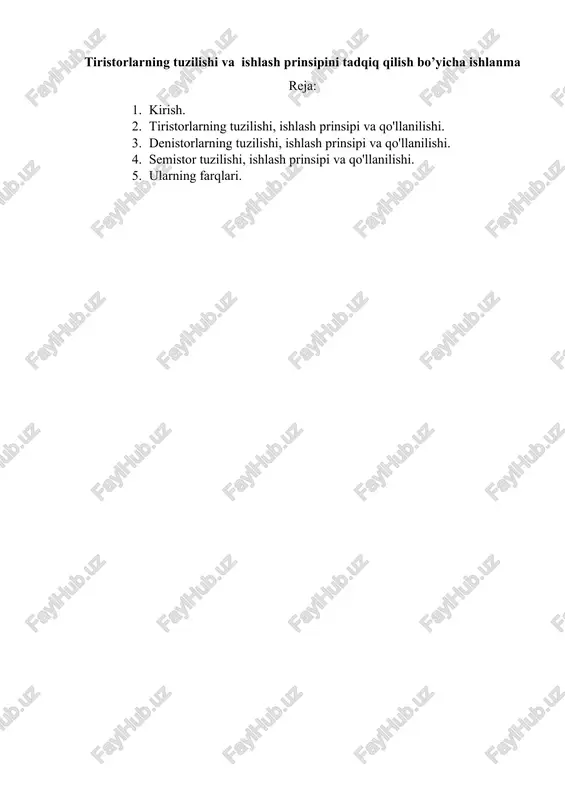

tiristorlarning tuzilishi va ishlash prinsipini tadqiq qilish bo’yicha ishlanma reja: 1. kirish. 2. tiristorlarning tuzilishi, ishlash prinsipi va qo'llanilishi. 3. denistorlarning tuzilishi, ishlash prinsipi va qo'llanilishi. 4. semistor tuzilishi, ishlash prinsipi va qo'llanilishi. 5. ularning farqlari. kirish elektron komponentlar rivoji yuqori quvvatli zanjirlarni samarali boshqarish uchun bir qator yarimo‘tkazgich elementlarni yaratishga imkon berdi. ulardan uchta muhim tur — tiristor, dinistor va semistor — quvvat elektronikasida asosiy o‘rin tutadi. ushbu elementlar turli zanjirlarning ishlashini boshqarish va tartibga solish uchun ishlatiladi. ularning tuzilishi, ishlash prinsipi va qo‘llanish sohalarini o‘rganish quvvat elektronikasidagi muhim ilmiy-texnik masalalarni tushunishga yordam beradi. tiristorlarning tuzilishi tiristorlar to'rt qatlamli p-n-p-n tuzilishga ega bo'lib, ular uchta elektrodga ega: anod (a), katod (k) va boshqarish elektrodi - gate (g). tiristorlar yarimo’tkazgich materiallardan ishlab chiqarilib, ularning ichki tuzilishi quyidagicha bo‘ladi: anod (a): zanjirga ulangan tiristorning musbat uchi.katod (k): tiristorning manfiy uchi, zanjirning umumiy manfiy uchi bilan ulanadi. gate (g): tiristorni boshqaruvchi terminal …

2 / 9

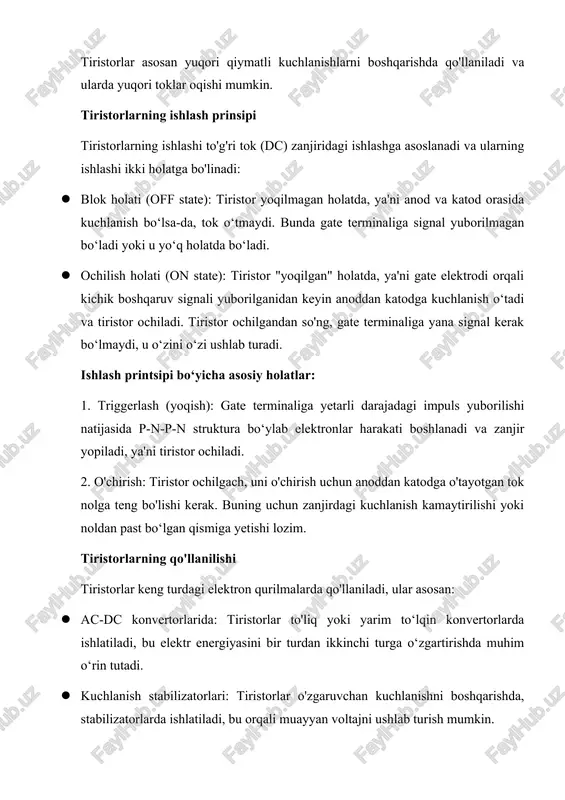

ya'ni anod va katod orasida kuchlanish bo‘lsa-da, tok o‘tmaydi. bunda gate terminaliga signal yuborilmagan bo‘ladi yoki u yo‘q holatda bo‘ladi. · ochilish holati (on state): tiristor "yoqilgan" holatda, ya'ni gate elektrodi orqali kichik boshqaruv signali yuborilganidan keyin anoddan katodga kuchlanish o‘tadi va tiristor ochiladi. tiristor ochilgandan so'ng, gate terminaliga yana signal kerak bo‘lmaydi, u o‘zini o‘zi ushlab turadi. ishlash printsipi bo‘yicha asosiy holatlar: 1. triggerlash (yoqish): gate terminaliga yetarli darajadagi impuls yuborilishi natijasida p-n-p-n struktura bo‘ylab elektronlar harakati boshlanadi va zanjir yopiladi, ya'ni tiristor ochiladi. 2. o'chirish: tiristor ochilgach, uni o'chirish uchun anoddan katodga o'tayotgan tok nolga teng bo'lishi kerak. buning uchun zanjirdagi kuchlanish kamaytirilishi yoki noldan past bo‘lgan qismiga yetishi lozim. tiristorlarning qo'llanilishi tiristorlar keng turdagi elektron qurilmalarda qo'llaniladi, ular asosan: · ac-dc konvertorlarida: tiristorlar to'liq yoki yarim to‘lqin konvertorlarda ishlatiladi, bu elektr energiyasini bir turdan ikkinchi turga o‘zgartirishda muhim o‘rin tutadi. · kuchlanish stabilizatorlari: tiristorlar o'zgaruvchan kuchlanishni boshqarishda, …

3 / 9

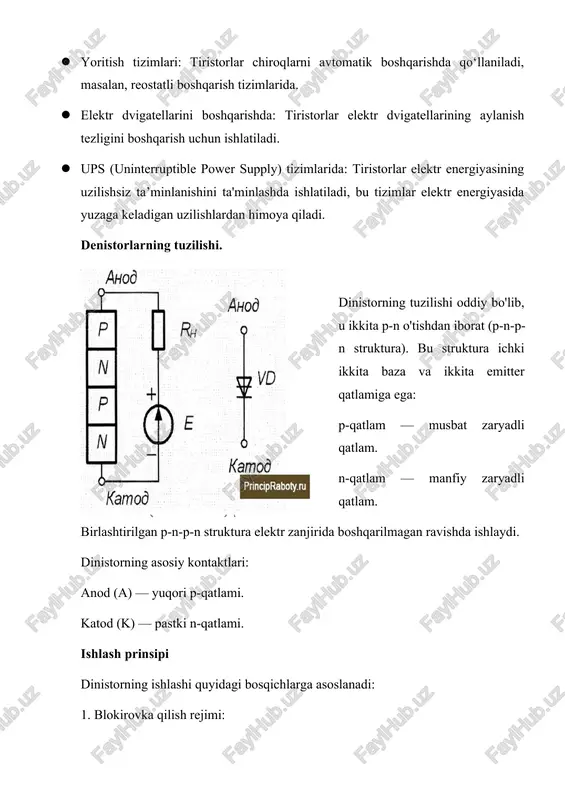

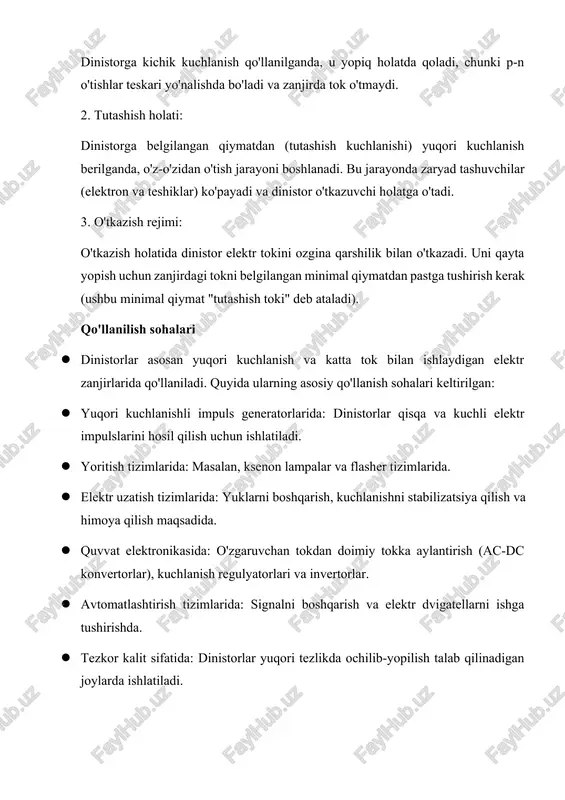

lam. n-qatlam — manfiy zaryadli qatlam. birlashtirilgan p-n-p-n struktura elektr zanjirida boshqarilmagan ravishda ishlaydi. dinistorning asosiy kontaktlari: anod (a) — yuqori p-qatlami. katod (k) — pastki n-qatlami. ishlash prinsipi dinistorning ishlashi quyidagi bosqichlarga asoslanadi: 1. blokirovka qilish rejimi: dinistorga kichik kuchlanish qo'llanilganda, u yopiq holatda qoladi, chunki p-n o'tishlar teskari yo'nalishda bo'ladi va zanjirda tok o'tmaydi. 2. tutashish holati: dinistorga belgilangan qiymatdan (tutashish kuchlanishi) yuqori kuchlanish berilganda, o'z-o'zidan o'tish jarayoni boshlanadi. bu jarayonda zaryad tashuvchilar (elektron va teshiklar) ko'payadi va dinistor o'tkazuvchi holatga o'tadi. 3. o'tkazish rejimi: o'tkazish holatida dinistor elektr tokini ozgina qarshilik bilan o'tkazadi. uni qayta yopish uchun zanjirdagi tokni belgilangan minimal qiymatdan pastga tushirish kerak (ushbu minimal qiymat "tutashish toki" deb ataladi). qo'llanilish sohalari · dinistorlar asosan yuqori kuchlanish va katta tok bilan ishlaydigan elektr zanjirlarida qo'llaniladi. quyida ularning asosiy qo'llanish sohalari keltirilgan: · yuqori kuchlanishli impuls generatorlarida: dinistorlar qisqa va kuchli elektr impulslarini hosil qilish uchun …

4 / 9

d-1 (a1) va anod-2 (a2) — asosiy tok o‘tadigan elektrodlar. gate (g) — boshqaruvchi elektrod. semistorning asosiy farqi — u ikkala yo‘nalishda tok o‘tkaza oladi, bu esa uni oddiy tiristordan ko‘ra universallashadi. ishlash prinsipi semistorning ishlashi boshqaruvchi elektrodga signal berish orqali amalga oshiriladi: 1. blokirovka rejimi: o‘zgarmas kuchlanish qo‘yilganda yoki boshqaruvchi elektrodga signal kelmaganda, semistor yopiq holatda qoladi va tok o‘tkazmaydi. 2. faollashish rejimi (ochilish): gate elektrodga kichik boshqaruvchi impuls berilganda, semistor ochiladi va ikkala yo‘nalishda tokni o‘tkazadi. 3. o‘tkazish rejimi: tokni faqat quvvat zanjiridagi asosiy kuchlanish o‘zgargan holda boshqarish mumkin. elektr toki nol qiymatga tushganda semistor avtomatik tarzda yopiladi. semistor har ikki yo‘nalishda ishlashi uchun anodlar va gate o‘rtasida mos keluvchi kuchlanish beriladi. semistorning qo‘llanilish sohalari semistorlar asosan o‘zgaruvchan tok zanjirlarini boshqarish uchun ishlatiladi. quyidagi sohalarda keng qo‘llaniladi: 1. uy-ro‘zg‘or texnikasida: elektr plitalar, isitgichlar va lampalarni quvvatini boshqarish. motorlarning tezligini tartibga solish. 2. industrial avtomatlashtirishda: yuklarni boshqarish tizimlarida. dvigatellarni …

5 / 9

r ac zanjirlarni boshqarish foydalanilgan adabiyot va saytlar: 1. "elektronika asoslari" - toshkent davlat texnika universiteti darsligi 2. muhammad rafiyev, "yarimo'tkazgichli elektronika" 3. smith, h. “thyristor principles” – mcgraw-hill publishing, 2015 4. https://ru.wikipedia.org › wiki › dinistor 5. https://ru.wikipedia.org › wiki › simistor image1.png image2.png image3.jpeg /docprops/thumbnail.wmf tiristorlarning tuzilishi va ishlash prinsipini tadqiq qilish bo ’ yicha ishlanma reja: 1. kirish. 2. tiristor larning tuzilishi , ishlash prinsipi va qo'llanilishi . 3. d enistor larning tuzilishi , ishlash prinsipi va qo'llanilishi . 4. semistor tuzilishi , ishlash prinsipi va qo'llanilishi . 5. ularning farqlari.
