1 / 22

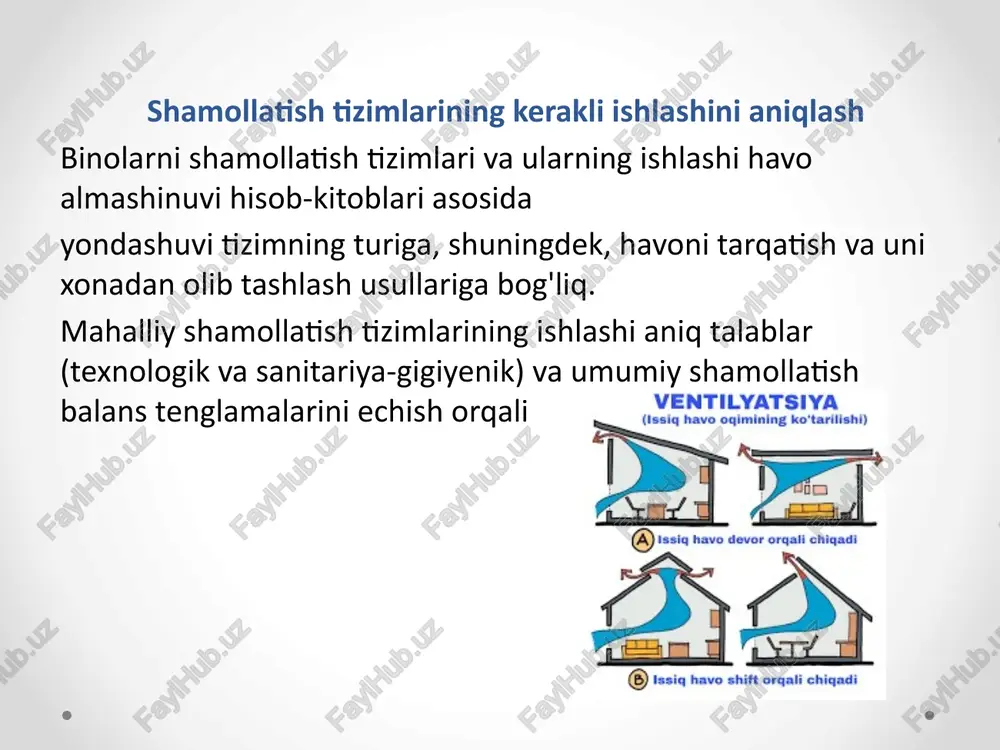

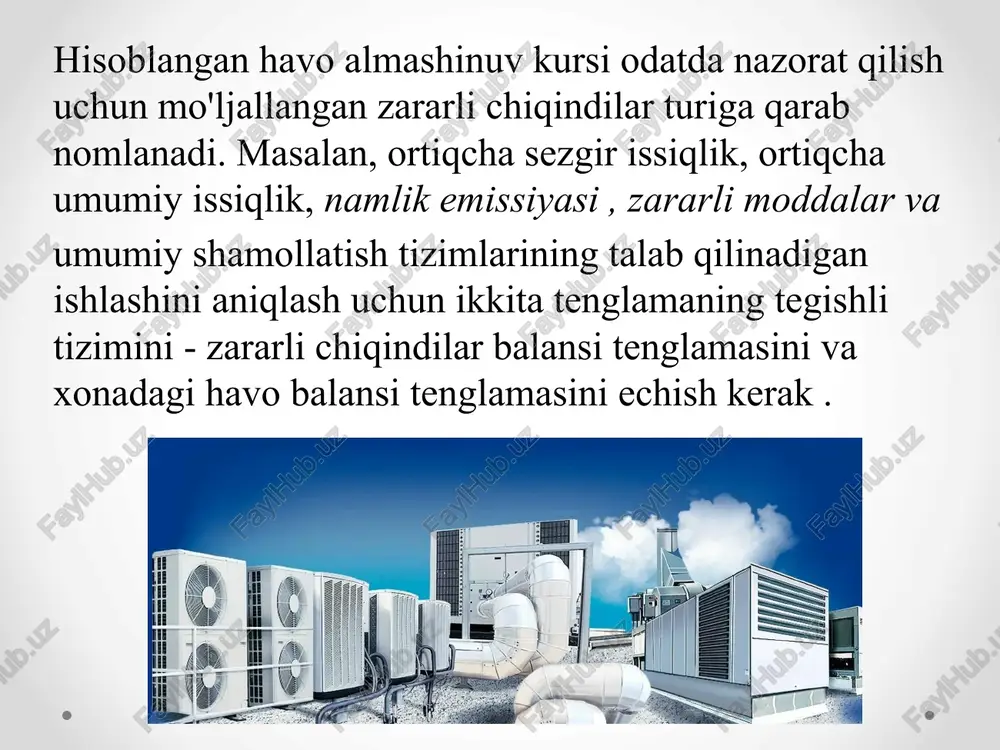

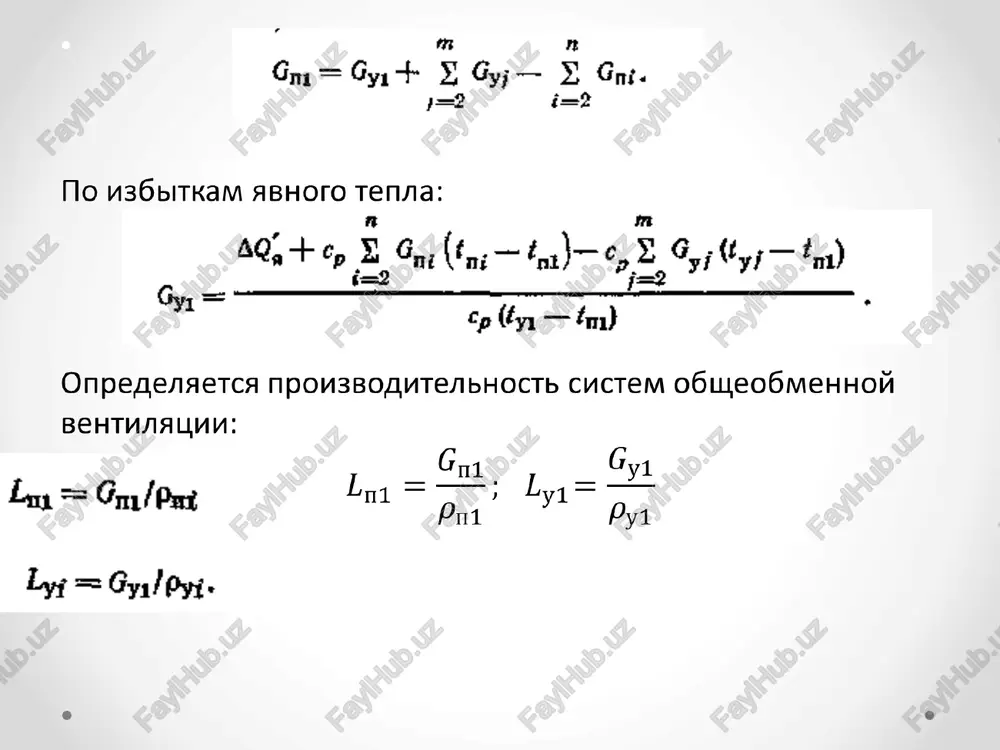

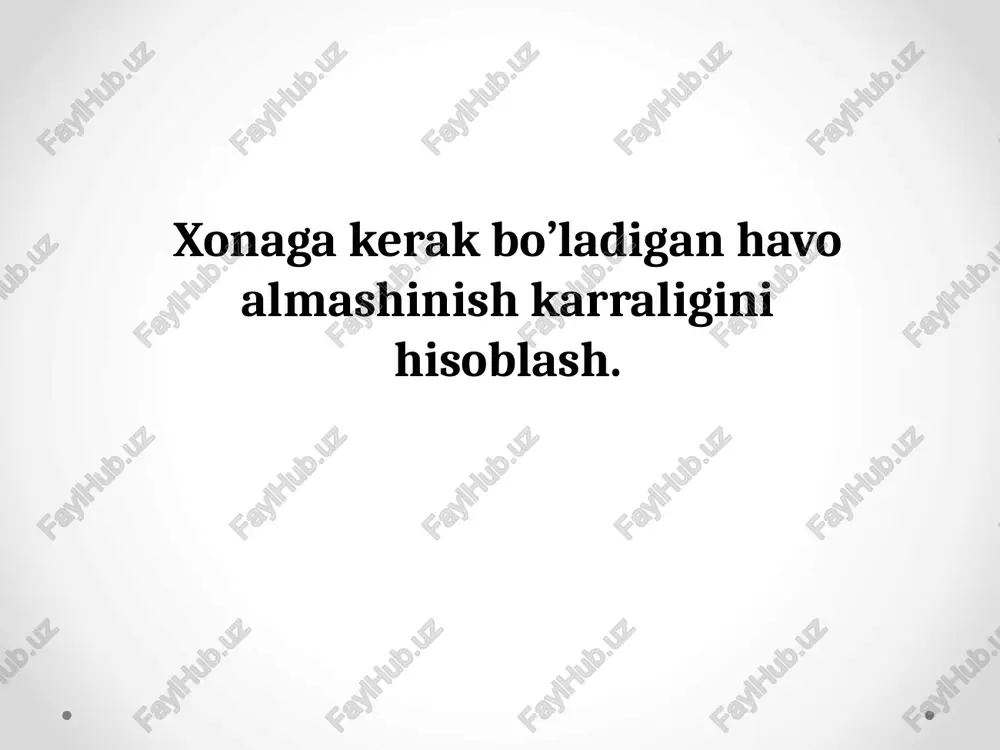

tema: raschet vozduxoobmena v pomeshenii xonaga kerak bo’ladigan havo almashinish karraligini hisoblash. shamollatish tizimlarining kerakli ishlashini aniqlash binolarni shamollatish tizimlari va ularning ishlashi havo almashinuvi hisob-kitoblari asosida yondashuvi tizimning turiga, shuningdek, havoni tarqatish va uni xonadan olib tashlash usullariga bog'liq. mahalliy shamollatish tizimlarining ishlashi aniq talablar (texnologik va sanitariya-gigiyenik) va umumiy shamollatish balans tenglamalarini echish orqali hisoblangan havo almashinuv kursi odatda nazorat qilish uchun mo'ljallangan zararli chiqindilar turiga qarab nomlanadi. masalan, ortiqcha sezgir issiqlik, ortiqcha umumiy issiqlik, namlik emissiyasi , zararli moddalar va umumiy shamollatish tizimlarining talab qilinadigan ishlashini aniqlash uchun ikkita tenglamaning tegishli tizimini - zararli chiqindilar balansi tenglamasini va xonadagi havo balansi tenglamasini echish kerak . umuman olganda, umumiy shamollatish tizimlarining ishlashini aniqlash . g p1 bo'lsin va g y1 - mos ravishda umumiy shamollatish tizimining ta'minot va egzoz tizimlarining kerakli quvvatlari . agar qolgan n -1 ta'minot va m -1 chiqarish tizimlari tomonidan etkazib berilgan va chiqarilgan …

2 / 22

kitoblarga asoslanib, shamollatish uskunalari turli xil sharoitlar uchun tanlanadi: fanatlar, filtrlar, isitgichlar, havo sovutgichlari, buzadigan amallar kameralari va boshqalar. tashqi havo parametrlari . tashqi havoning harorati va entalpiyasi ( id diagrammalarida h nuqtasi ) snip tavsiyalariga muvofiq aniqlanadi va ob'ektning geografik joylashuviga mos keladi. namlik miqdori id diagrammasi yordamida aniqlanadi . shamollatish uchun tashqi sharoitlarni loyihalashning ikkita varianti ajralib turadi - a va b toifalarining iqlim parametrlari: yilning sovuq davri uchun a parametrlari umumiy shamollatish uchun, b parametrlari - isitish bilan birlashtirilgan umumiy shamollatish tizimlari uchun yoki xonada mahalliy egzozlar mavjud bo'lganda, havo dush tizimlari uchun , shuningdek, konditsioner tizimlari uchun; mamlakatning barcha hududlari uchun yilning o'tish davri uchun t h = + 10 ° c, f h = 70% (havoning entalpiyasi va namligi /— d diagrammasi bo'yicha olinadi); yilning issiq davri uchun a parametrlari har qanday shamollatish tizimlari uchun (shu jumladan havoning adiabatik namlanishiga ega shamollatish tizimlari uchun ), …

3 / 22

ada assimilyatsiya qilish uchun shamollatish tizimlarining etkazib berish havosi haroratini ( p nuqtasi) imkon qadar past darajada ushlab turish tavsiya etiladi. bu zarur havo almashinuvini kamaytiradi. biroq, t n qiymatini tanlashda yilning sovuq davri uchun noqulay sharoitlarning qabul qilinishi mumkin emasligini hisobga olish kerak, bu quyidagicha amalga oshiriladi: a) balandligi 3 m gacha bo'lgan turar-joy va jamoat binolari uchun t p olinadi pastda t b 2-3 ° s gacha; 3 m dan baland xonalar uchun (zallar, sinflar, auditoriyalar va boshqalar) - t b dan past. 4-6 ° s gacha. bu tavsiyalar konditsionerli xonalarga ham tegishli; b) sanoat binolarining binolarida t p aniqlanadi kirish teshigidan (ko'krak) havo oqimi ish joyiga etib kelganida, t b dan 1-1,5 ° s past haroratga ega bo'lishi sharti bilan hisoblangan ; xonaning yuqori zonasiga yoki uning pastki zonasiga havoni tomchilar bilan etkazib berishda , lekin ish joylaridan uzoqda, t n olinadi. t b dan 6-10° s …

4 / 22

ashlangan havo parametrlari masalasi turli sanoat tarmoqlari uchun ventilyatsiya echimlari uchun hali etarlicha o'rganilmagan. xonaning yuqori zonasidagi havo harorati (nuqta y ) ko'plab omillarga, jumladan, balandlik va issiqlik stressiga bog'liq . binolar, havoni etkazib berish va chiqarish usullari, texnologik uskunalarning joylashuvi va boshqalar. odatda, olib tashlangan havo parametrlarining qiymatlari tajribalar asosida olinadi . eksperimental ma'lumotlar yo'q bo'lganda, xonaning balandligi bilan ichki havo haroratining o'rtacha ko'tarilishi haqidagi ma'lumotlardan foydalanish mumkin - grad t . bunda y nuqta xonadagi jarayonning mos keladigan nurining kesishmasida joylashgan bo'lib, p nuqtadan chizilgan , izoterm t b = const izotermasi ustida o'tadi. miqdori bo'yicha ( h pom - 1,5) grad t . binolarida maxsus ortiqcha sezgir issiqlik kj/ m3 kkal/(h-m 3 ) grad t, °c/m 80 40-80 40 20 10-20 10 0,8-1,5 0,3 -1,2 0 -0,5 hisoblangan havo almashinuvini tanlash yilning turli vaqtlarida umumiy shamollatish tizimining natijada talab qilinadigan tabiiy havo harakati bo'lgan tizimlar uchun mavsumiy …

5 / 22

si fan, filtr va shamollatish tizimining boshqa 2. issiq mavsumda xona ventilyatsiya qilinishi mumkin ( gazlangan ) (bino yashil zonada joylashgan bo'lib, tozalik va ichki mikroiqlim uchun qat'iy talablar qo'yilmaydi - ko'pchilik sanoat va jamoat binolari). ushbu xonalar uchun mexanik ta'minot shamollatish tizimining quvvati yilning sovuq va o'tish davri uchun zarur bo'lgan havo almashinuv kurslarining kattaligiga teng deb hisoblanadi . bu holda egzoz tizimining quvvati yilning uch davri uchun zarur bo'lgan havo almashinuv kurslarining kattaligiga teng deb hisoblanadi. ba'zan ta'minot tizimi qishki havo almashinuvi uchun, egzoz tizimi esa yoz uchun mo'ljallangan bo'lishi mumkin. yozda ochiq derazalar bilan ushbu tizim kerakli havo almashinuvini ta'minlaydi. sovuq mavsumda bunday egzoz tizimini gazga tushirish kerak, ya'ni uning quvvatini kamaytirish kerak . standart tarif asosida havo almashinuvini hisoblash. kursi - bu xonaga 1 soat ichida berilgan yoki undan chiqarilgan havo hajmining xona hajmiga nisbati. bu qiymat ko'pincha xonalarda havo almashinuvi hisob-kitoblarining to'g'riligini baholash uchun ishlatiladi. …
