1 / 73

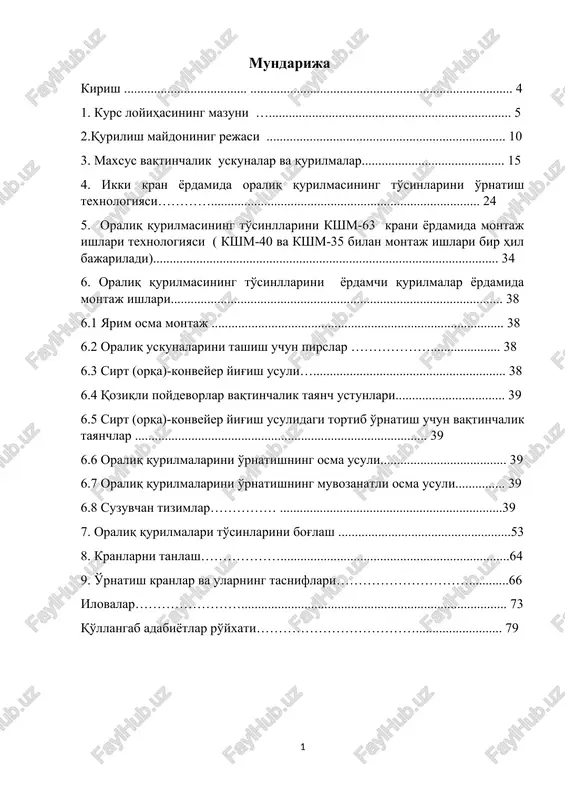

mundarija kirish ..................................... ............................................................................... 4 1. kurs loyihasining mazuni …......................................................................... 5 2.qurilish maydoninig rejasi ........................................................................ 10 3. maxsus vaqtinchalik uskunalar va qurilmalar........................................... 15 4. ikki kran yordamida oraliq qurilmasining to'sinlarini o'rnatish texnologiyasi…………................................................................................. 24 5. oraliq qurilmasining to'sinllarini kshm-63 krani yordamida montaj ishlari texnologiyasi ( kshm-40 va kshm-35 bilan montaj ishlari bir hil bajariladi)........................................................................................................ 34 6. oraliq qurilmasining to'sinllarini yordamchi qurilmalar yordamida montaj ishlari.................................................................................................... 38 6.1 yarim osma montaj ........................................................................................ 38 6.2 oraliq uskunalarini tashish uchun pirslar ………………..................... 38 6.3 sirt (orqa)-konveyer yig'ish usuli….......................................................... 38 6.4 qoziqli poydevorlar vaqtinchalik tayanch ustunlari................................. 39 6.5 sirt (orqa)-konveyer yig'ish usulidagi tortib o'rnatish uchun vaqtinchalik tayanchlar ........................................................................................ 39 6.6 oraliq qurilmalarini o'rnatishning osma usuli...................................... 39 6.7 oraliq qurilmalarini o'rnatishning muvozanatli osma usuli............... 39 6.8 suzuvchan tizimlar…………… ...................................................................39 7. oraliq qurilmalari to'sinlarini bog'lash ....................................................53 8. kranlarn

2 / 73

i tanlash……………….....................................................................64 9. o'rnatish kranlar va ularning tasniflari…………………………............66 ilovalar……………………................................................................................ 73 qo'llangab adabiyotlar ro'yxati……………………………….......................... 79 kirish qo'llanma kunduzgi shakldagi "ko'priklar, transport tunnellari va metropolitenlar" yunalishida o'qiyotgan talabalar uchun mo'ljallangan va nazariy materiallarni o'rganishda va "ko'priklarni qurish" loyihasining bajarilishida foydali bo'ladi. ko'priklarni qurish jarayonida oraliq qurilmalarini o'rnatish bosqichi alohida o'rin tutadi. ukuv qo'llanma eng keng tarqalgan montaj kilish usullari va foydalanish kerak bo'lgan uskunalarni ko'rib chiqiladi. qo'llanma kurs loyihasining tarkibi, bajarilish tartibi to'g'risidagi ma'lumotlarni o'z ichiga oladi va hisoblash - grafik ishining misollarini o'z ichiga oladi. 1. kurs loyihasining tarkibi. kurs loyihasining mazmuni va hajmiga bo'lgan umumiy talablar. tushuntirish tasnifi a 4 formatidagi (210*297 mm) 25-30 varaqdan iborat. unda: · qurilish maydonining xususiyatlari (iqlim, geologik va gidrologik sharoitlar, er maydoni); · qurilish maydonchasining qurilishi ketma-ketligi; · tayanchlar konstruktsiyalari va oraliq qurilmasining qisqacha tavsifi qurilish texnologiyasini va kerakli uskunalarni tanlash tavsifi; · umumiy qurilish ishlari uchun kranlarni tanlash; · vaqtinchalik inshootlar va qurilmalarni …

3 / 73

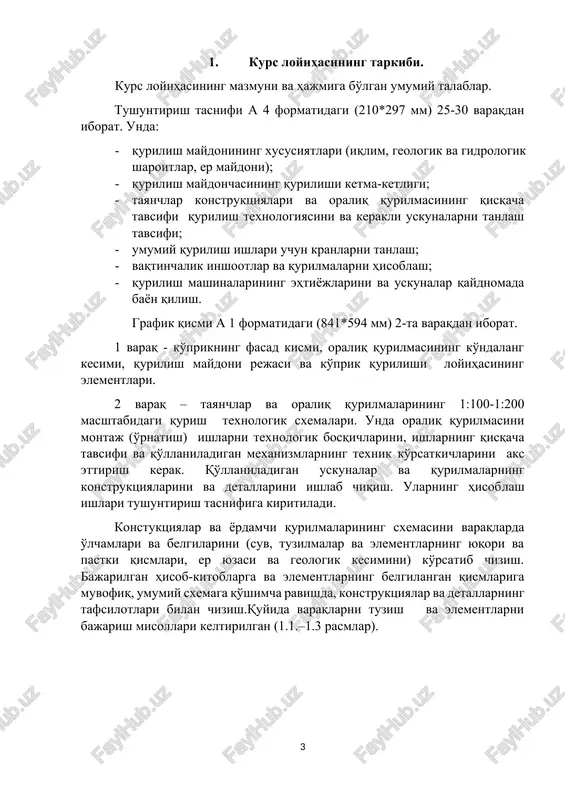

i va qo'llaniladigan mexanizmlarning texnik ko'rsatkichlarini aks ettirish kerak. qo'llaniladigan uskunalar va qurilmalarning konstruktsiyalarini va detallarini ishlab chiqish. ularning hisoblash ishlari tushuntirish tasnifiga kiritiladi. konstuktsiyalar va yordamchi qurilmalarining sxemasini varaqlarda o'lchamlari va belgilarini (suv, tuzilmalar va elementlarning yuqori va pastki qismlari, er yuzasi va geologik kesimini) ko'rsatib chizish. bajarilgan hisob-kitoblarga va elementlarning belgilangan qismlariga muvofiq, umumiy sxemaga qo'shimcha ravishda, konstruktsiyalar va detallarning tafsilotlari bilan chizish.quyida varaqlarni tuzish va elementlarni bajarish misollari keltirilgan (1.1.–1.3 rasmlar). 21 2. qurilish maydonining rejasi qurilish maydonining rejasini varaq 1 da 1:1000 yoki 1:500 masshtabida chiziladi. mavjud tuzilmalar, er osti tarmoqlari va yo'llar ko'rsatilgan bosh reja asos sifatida qabul qilinadi. asosga kiritiladigan elementlar: qurilayotgan va vaqtinchalik inshootlarning konturlari bilan eksplikatsiyasi, qilinayotgan ishlarning hajmi qaydnomasi, qurilish maydonidagi ishlarga mo'ljallangan mashinalar va qurilmalar qaydnomasi, transportlarning o'tish yo'llari, omborxonalar, ma'muriy-maishiy binolar, konstruktsiyalarni ishlab chiqarish uchun poligonlar, vaqtinchalik suv, issiqlik va elektr ta'minoti tarmoqlari, bug' va siqilgan havo, shartli belgilar …

4 / 73

nshootlar atrofida joylashtiriladi; · materiallar va konstruktsiyalar ularning ketma-ket iste'mol qilish tartibiga ko'ra joylashtiriladi; · oraliq qurilmalarini kengaytirish maydonlari, ko'prik elementlarini tayyorlash uchun poligonlarni omborlardan materiallar va konstruktsiyalarni etkazib berilish imkoniyatiga ko'ra joylashtiriladi; · inventarizatsiya binolari, omborlar va boshqa binolar ko'plab yondashuvlarga ega bo'lmagan joylarda mavjud yong'in normalariga, mehnatni muhofaza qilish va ishlab chiqarish sanitariyasi talablariga rioya qilgan holda joylashtiriladi. sanitariya inshootlari ishchilar joylashgan ob'ektlarga yaqin joylashtiriladi, turar-joylar esa uzoqroq joylashtiriladi; · omborxonalar, kengaytirish-yig'ish maydoni va h.k. yuklarning harakatlanish uchun minimal masofasini va vaqtinchalik ichki yo'llarning minimal uzunligini hisobga olgan holda joylashtiriladi; · vaqtinchalik yo'llar ko'prik yondashuvlarida doimiy yo'l trassa bo'ylab yotqiziladi va faqat qurilish maydonchasida qoplangan yangi yo'llar yotqiziladi, masalan, yig'ma inventar temir-beton plitalardan, yil davomida harakatni ta'minlaydi; · qurilish maydoni yo'llarining o'tish qismining eni: 1 polosa uchun 3.5 m va 2 polosa uchun 6 m; shunga ko'ra er qatlamining eni – 6 m va 8.5 m; eng katta …

5 / 73

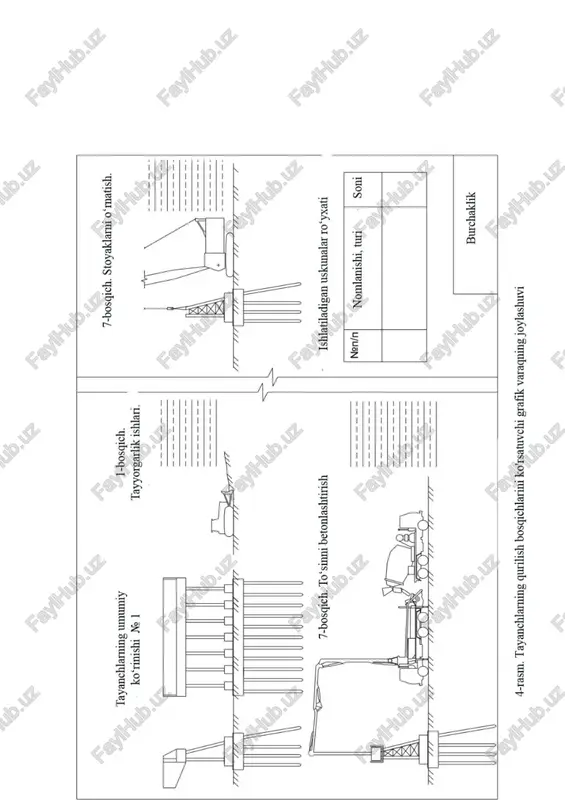

azorat tashkilotining vakilining ma'lumoti , ishni boshlash va tugatish muddatlari, ob'ektning sxemalari haqidagi ma'lumot belgilari qo'yilishi lozim; · oshxona, hammom va kiyimlarni quritish xonasi qurilishi lozim; · kran va boshqa mashinalar ishlash joylarini to'silishi lozim; · konstruktsiyalar va materiallar joylashuvi ish jarayoniga xalaqit bermasligi lozim; · rejada o'rnatish ustunlarining vantlari, mexanizmlarning vaqtinchalik mustahkamlash yoki konstruktiv elementlarning joylashuvi ko'rsatilishi lozim. qurilish maydonidagi ishlar atrofni muhofaza qilish talablariga javob berishi kerak. qurilish maydoni kerakli qutqaruv vositalari bilan jihozlanishi kerak (tegishli normalarga binoan): tarmoq, signal tizimi, o't o'chirish tizimi, qutqarish xizmati va h.k. qurilishni suv bilan ta'minlash uchun qirg'oqda yoki pontonlarda nasos stantsiyalari o'rnatiladi. shuni yodda tutish kerakki, ko'priklarni qurish paytida elektr motorlarini quvvatlantirish uchun 60-70% elektr energiyasi sarflanadi; texnologik jarayonlar uchun 20-30%: elektr payvandlash, betonni isitish qishda va boshqalar; 10% - tashqi va ichki yoritish uchun. qurilishni havo bilan ta'minlash statsionar ( yuqori va uzoq muddatli talab qilinsa) yoki ko'chma kompressorlar yordamida …
