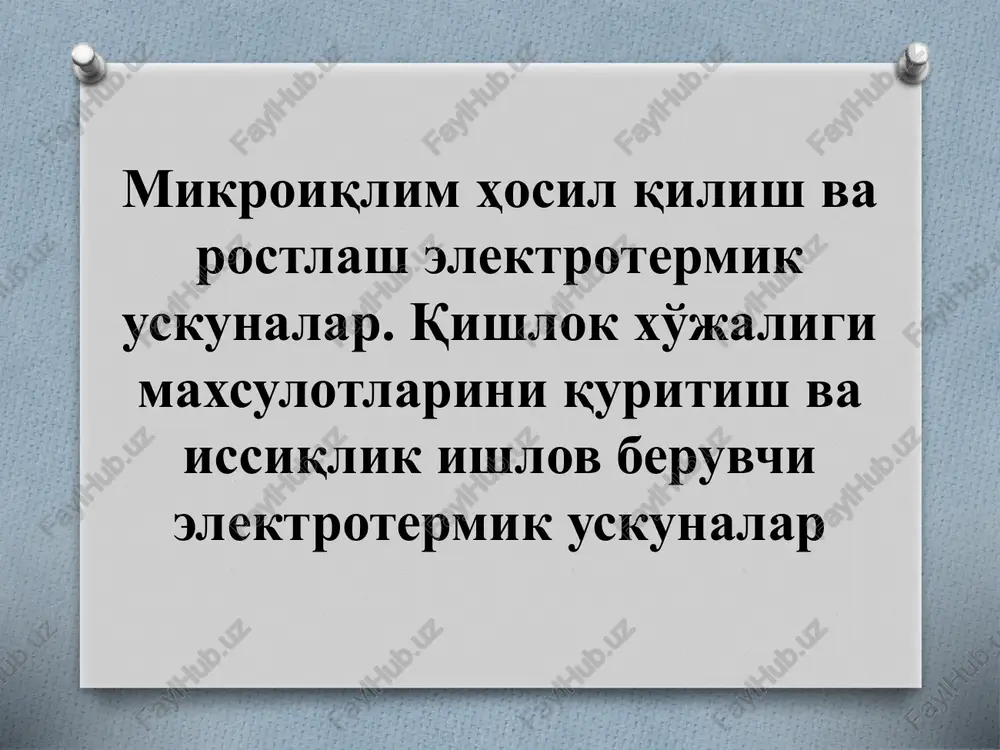

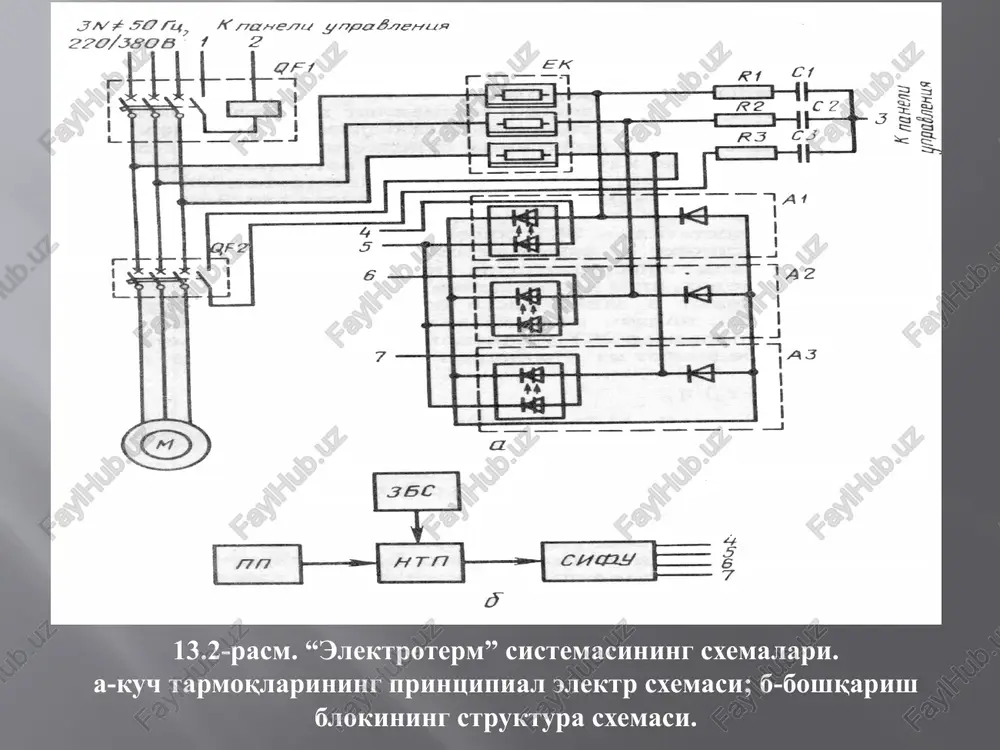

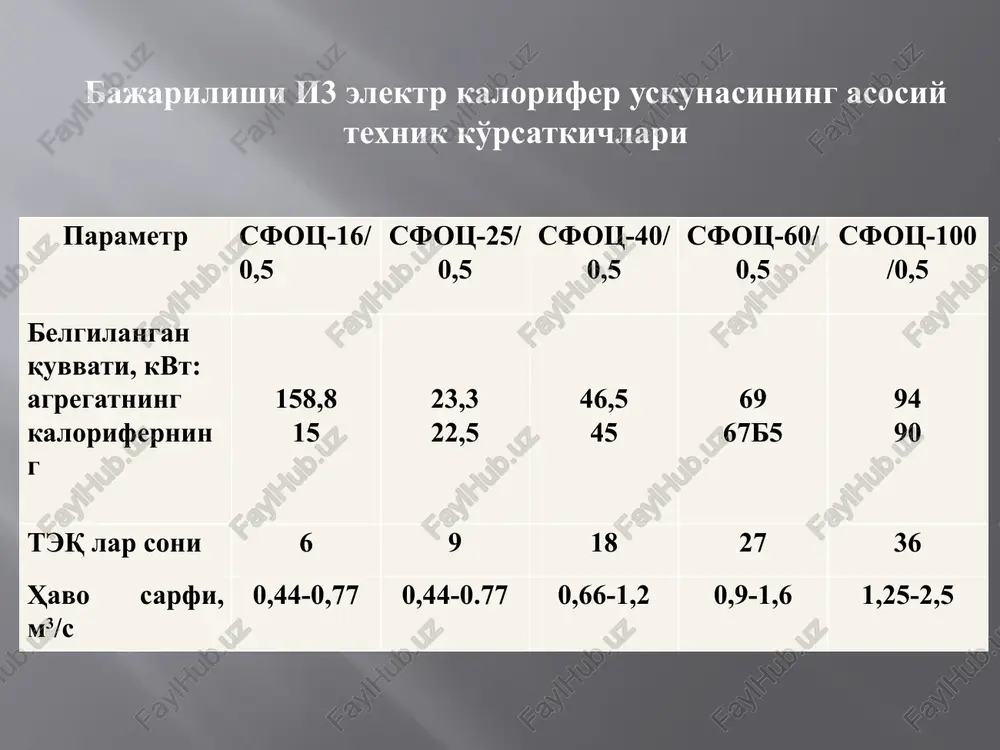

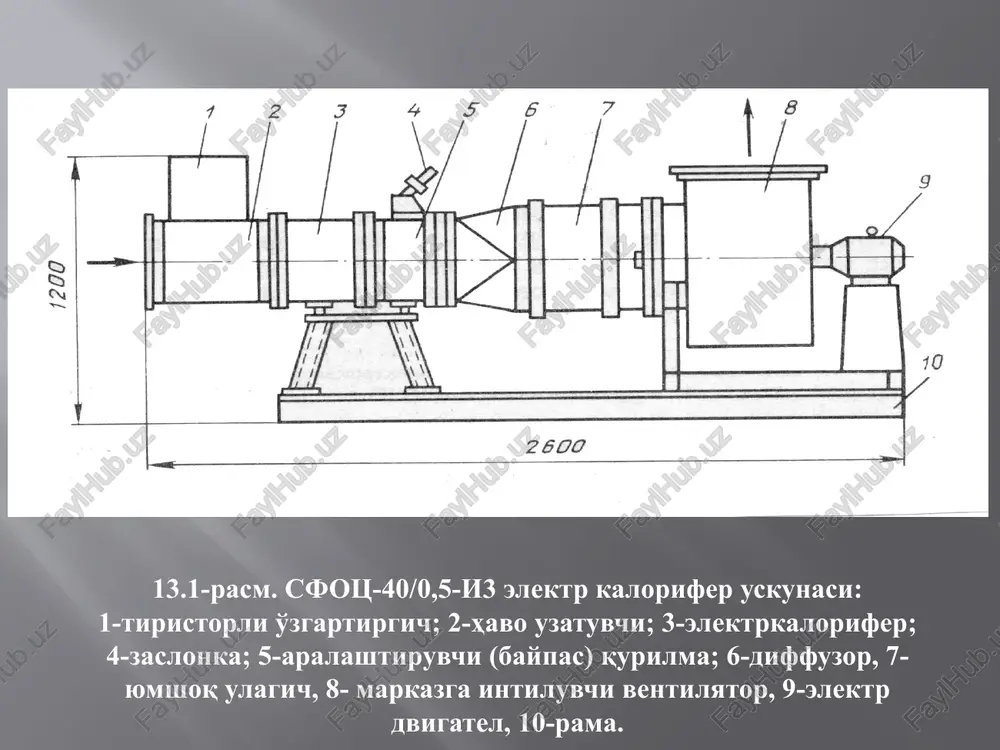

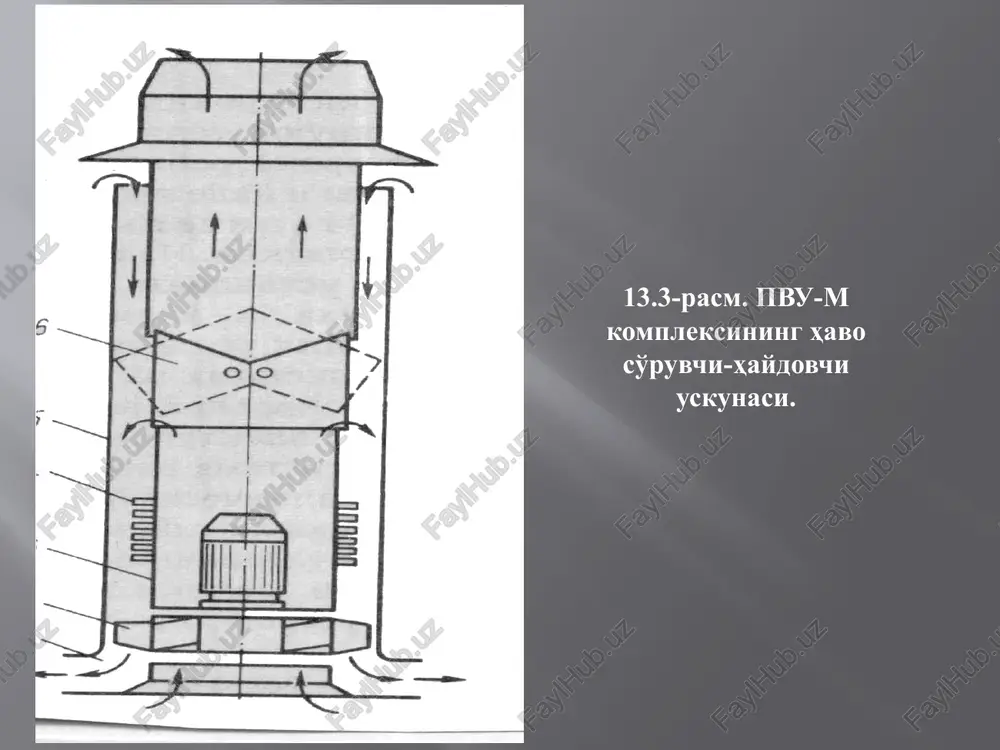

mikroiqlim hosil qilish va rostlash elektrotermik uskunalar. qishlok xo'jaligi maxsulotlarini quritish va issiqlik ishlov beruvchi elektrotermik uskunalar mikroiqlim hosil qilish va rostlash elektrotermik uskunalar. qishlok xo'jaligi maxsulotlarini quritish va issiqlik ishlov beruvchi elektrotermik uskunalar bajarilishi i3 elektr kalorifer uskunasining asosiy texnik ko'rsatkichlari parametr sfots-16/0,5 sfots-25/0,5 sfots-40/0,5 sfots-60/0,5 sfots-100/0,5 belgilangan quvvati, kvt: agregatning kaloriferning 158,8 15 23,3 22,5 46,5 45 69 67b5 94 90 teq lar soni 6 9 18 27 36 havo sarfi, m3/s 0,44-0,77 0,44-0.77 0,66-1,2 0,9-1,6 1,25-2,5 13.1-rasm. sfots-40/0,5-i3 elektr kalorifer uskunasi: 1-tiristorli o'zgartirgich; 2-havo uzatuvchi; 3-elektrkalorifer; 4-zaslonka; 5-aralashtiruvchi (baypas) qurilma; 6-diffuzor, 7-yumshoq ulagich, 8- markazga intiluvchi ventilyator, 9-elektr dvigatel, 10-rama. 13.2-rasm. “elektroterm” sistemasining sxemalari. a-kuch tarmoqlarining printsipial elektr sxemasi; b-boshqarish blokining struktura sxemasi. 13.3-rasm. pvu-m kompleksining havo so'ruvchi-haydovchi uskunasi. pvu-m komplekslarining asosiy texnik ko'rsatkichlari. parametr pvu-4m-6 pvu-6m-6 pvu-9m-6 yozgi davrda havoni maksimal uzatishi, ming m3/soat: so'rish haydash qishki davrda minimal havo uzatish, ming m3/soat 27 33 8 …

2 / 26

olib boruvchi trubalar; 8- isitish batareyalari; 10-elektr suv qizitgichlar. 13.6-rasm. binolarni isitish sistemalarida foydalanish sxemalari: a-issiqlik nasoslari; b-issiqlik utilizatorlar; v-ventilyator; 2 va 7-havo uzatgich trubalar; 3 va 5- elektronli (p) va teshikli (r) o'tkazuvchan termoelementlar shahobchalari; 4- issiq va sovuq ulangan joylarni bir-biridan ajratuvchi to'siq; 6- termo elementlarning ulangan joylari plastinalari; 8- radiatorlar; 9-isitiladigan bino; 10-regenerativ issiqlik almashgich sxemasi; 11-elektrokalorifer; 12-zaslonkani harakatlantiruvchi qurilma; 13-bino devori. elektr yordamida isitiladigan polni hisoblash uchun tavsiya etiladigan parametrlar chorva hayvonlari turlari polning tavsiya etilgan harorati, 0s yuzadagi issiqlik oqimi, vt/m2 isitiladigan solishtirma pol yuzasi, m2/bosh qizitgich simni joylashtirish oraliq masofasi, m jo'jalar 35-40 150-300 0,015-0,08 0,05-0,1 cho'chqa bolasi 25-30 100-200 1-1,5 0,1-0,15 boqiladigan cho'chqa 18-20 80-150 2,25 0,15-0,2 buzoqlar 20-24 100-150 1,5 0,1-0,15 sigirlar (kasal) 26-29 150-200 - 0,15-0,2 13.7-rasm. elektr yordamida isitiladigan pol a-sxematik kesimi, b va v-qizitgich elementni joylashtirish usuli, 1 – shibbalangan tuproq, 2-sheben, 3 va 6-beton, 4 va 5-gidro-va issiqlik …

3 / 26

uskunasi: a-tuzilishi; b-boshqarishning printsipial elektr sxemasi; 1-elektr yordamida isitiladigan panel; 2-iq- nur taratgich; 3-ulash korobkasi; 4-ustun 13.10-rasm. himoyalangan tuproq inshootlarini isitish uskunalari klassifikatsiyasi. 13.11-rasm. qizitgich sim harorati tsim ning oqayotgan tok kuchiga i bog'liqlik grafigi: --asfalt betondagi sim uchun: asbotsement truba ichidagi sim uchun. 13.12-rasm. qizitgich sim harorati tsim va qarshiligining bog'liqlik grafigi 13.13-rasm. parniklar tuprog'i va havosini qizitish usullarining tuzilishi: a-trubkali elektr qizitgichlar bilan; b-asfaltobeton plitalar yordamida; 1-ustunlar; 2-rama; 3 va 4-havo-tuproqni qizitish elementlari; 5-tuproq; 6-qum; 7-shlak; 8- ulanish korobkasi; 9-asfalt beton monolit; 10-qizitgich element; 11-himoyalovchi to'r ekran; 12-shag'al; 13-grunt. 13.14-rasm. plenkali issiqxonalar tuprog'ini isitishda kept-1 uxl3.1 qurilmasining quvvatini rostlash printsipial elektr sxemasi 13.15-rasm. avtomatlashtirish ob'ekti sifatidagi blokli issiqxonaning tuzilish sxemasi: 1...3-harorat, tashqi havo harorati va harakat yo'nalishining birlamchi o'zgartirgichlari; 4 va 5-xuddi shunday, burilish burchakniki; 6..8-xuddi shunday, nisbiy namlik va havodagi zararli gazlar miqdori uchun; 9-tuproq haroratining birlamchi o'zgartirgichi; 10-sug'orish intensivligi signalizatori; u1..u6-framuglar, sug'orish, mineral ug'itlar berish, havo …

4 / 26

saqlanish muddatlari kamayadi. xayot jarayonini sekinlashtirish, ortiqcha namlik va issiqlikni yo'qotish uchun majburiy konvektsiya qo'llaniladi. sabzavot va mevalarni asrashning butun jarayonini uch bosqichga bo'lish mumkin: tayyorlash (davolash) jarayoni 10-12 sutka davom etadi. omborxonalar to'ldirilgach 2-3 sutka davomida maxsulotning ustki qismidagi namlik quritiladi, keyin sutkada 4-6 marta, 20...30 minut davomida shamollatiladi; 30-40 sutka davom etadigan sovutish jarayonida maxsulotdagi mikroorganizmlar xalok bo'lishiga erishiladi; saqlash davrida optimal mikroiqlim saqlab turiladi. 14.1-rasm. donni aktiv shamollatish sxemasi: a-bino ichidagi don uyumlarini; b-shamollatiladigan bunkerlarda: 1-havo tarqatgich kanal; 2-bino ichida uyum qilib quyilgan don; 3-vpe-6a agregati; 4-porshen-tiqin; 5 va 6-ichki va tashqi teshikli tsilindrlar; 7-ventilyator; 8-elektrokalorifer. 14.2-rasm. bv-2b aktiv shamollatish bunkerini boshqarish printsipial elektr sxemasi. 14.3-rasm. tunnelli konvektiv elektr quritgich: 1-ventilyator; 2-kalorifer; 3 va 6-havo uzatgichlar; 4-to'r idishli telejkalar; 5-quritish kamerasi. 14.5-rasm. elektr quritgichlar: a-termoradiatsiyali konveyerli; b-yuqori chastotali; 1-yuklash qurilmasi; 2-zadvijka; 3-ik nur manbai; 4-ishlatib bo'lingan havo chiqib ketadigan kanal; 5-konveyer; 6-mahsulotni to'kish qurilmasi; 7 va 8- …

5 / 26
