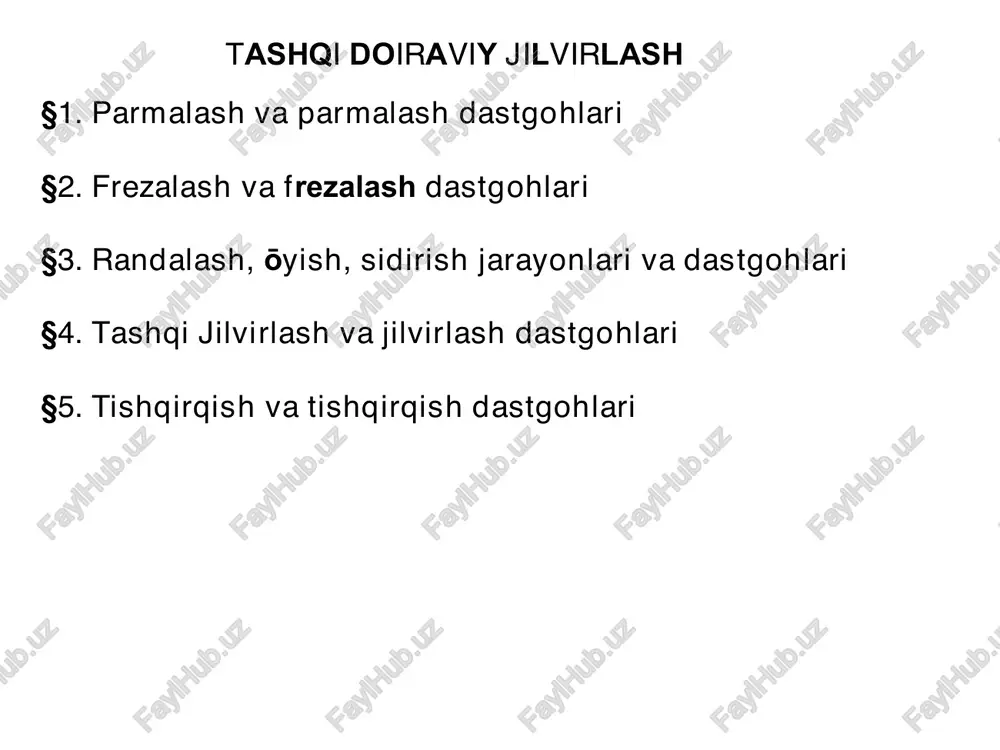

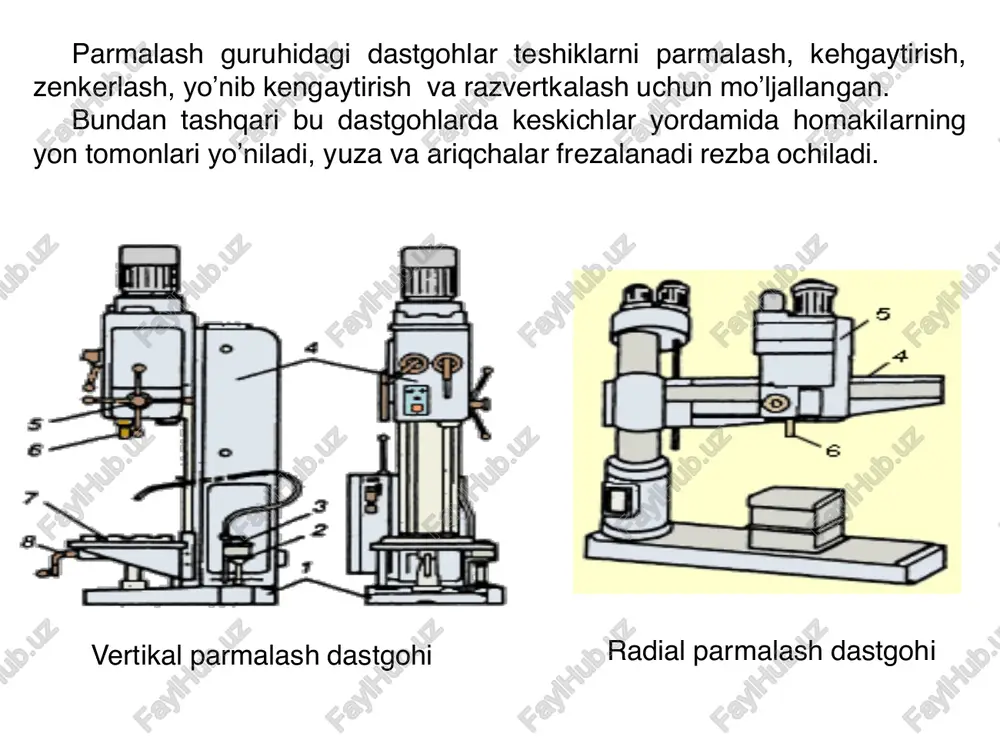

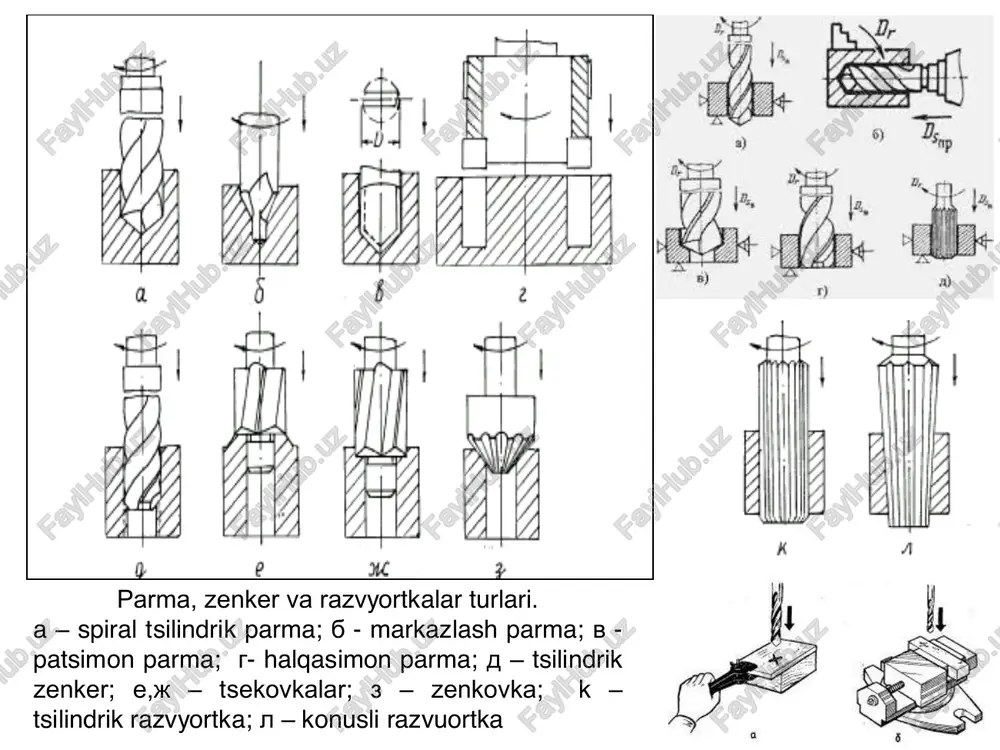

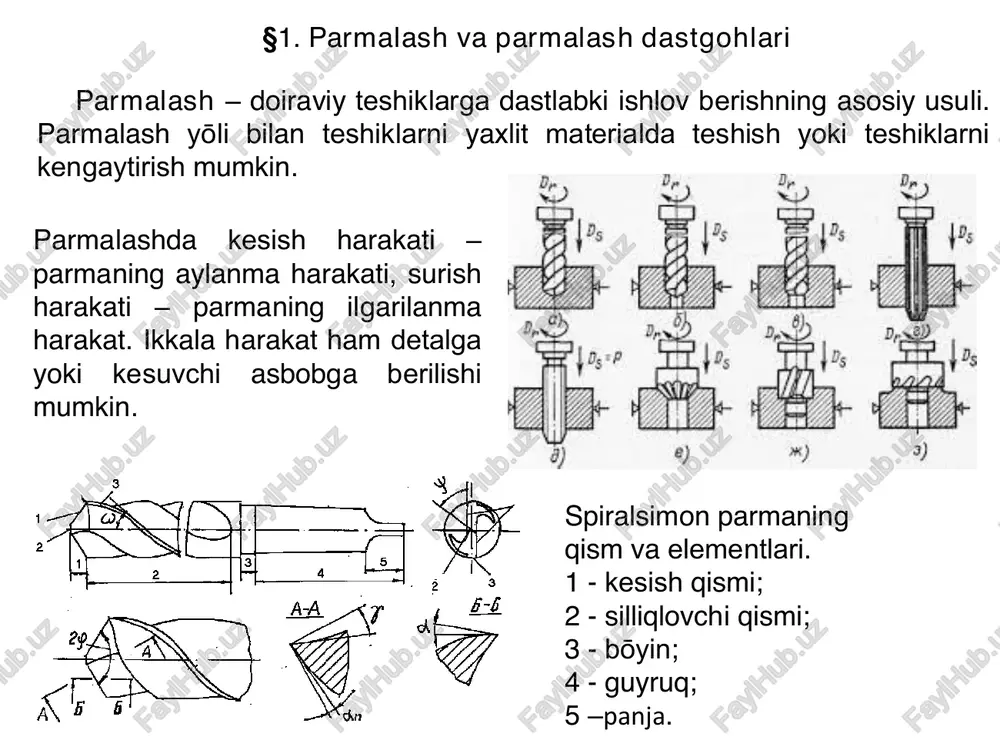

slayd 1 tashqi doiraviy jilvirlash §1. parmalash va parmalash dastgohlari §2. frezalash va frezalash dastgohlari §3. randalash, ōyish, sidirish jarayonlari va dastgohlari §4. tashqi jilvirlash va jilvirlash dastgohlari §5. tishqirqish va tishqirqish dastgohlari §1. parmalash va parmalash dastgohlari parmalash – doiraviy teshiklarga dastlabki ishlov berishning asosiy usuli. parmalash yōli bilan teshiklarni yaxlit materialda teshish yoki teshiklarni kengaytirish mumkin. parmalashda kesish harakati – parmaning aylanma harakati, surish harakati – parmaning ilgarilanma harakat. ikkala harakat ham detalga yoki kesuvchi asbobga berilishi mumkin. spiralsimon parmaning qism va elementlari. 1 - kesish qismi; 2 - silliqlovchi qismi; 3 - bōyin; 4 - guyruq; 5 –panja. parma, zenker va razvyortkalar turlari. a – spiral tsilindrik parma; b - markazlash parma; v - patsimon parma; g- halqasimon parma; d – tsilindrik zenker; e,j – tsekovkalar; z – zenkovka; k – tsilindrik razvyortka; l – konusli razvuortka parmalash guruhidagi dastgohlar teshiklarni parmalash, kehgaytirish, zenkerlash, yo’nib kengaytirish va …

2 / 54

qi va ichki rezbalar, har xil ariqchalar ochiladi. §2. frezalash va frezalash dastgohlari frezalash – yassi va fasonli yuzalarga kōp tishli kesuvchi asbob yordamida keng tarqalgan yukori unumli ishlov berish usuli. frezaning har bir tishinikeskich deb kōrsa bōladi. frezalashda kesish harakatni freza, surish harakatni stolga ōrnatilgan xomaki bajaradi. frezalashning ikkita asosiy turi mavjud: silindrli va toretsli frezalash. silindrli frezalashda frezaning ōki kesish jarayonida ishlanadigan yuzaga parallel bōlib, toretsli frezashda esa – tik bōlib harakatlanadi. frezalarning asosiy turlari a – tsilindrik freza; b– uch tomonli disk freza; v,g,d – torets frezalar; e, j,z,i fasonli frezalar; k ,l – silindrik uch freza; m – frezalar komplekti; p – galdirgoch dumli freza; o – t simon freza; p- shlonka pazlarni ōyish freza; gorizontal frezalash dastgohlari vertikal frezalash dastgohlari §3. randalash, ōyish, sidirish jarayonlari va dastgohlari randalash, ōyish va sidirish dastgohlarda kesish harakati ilgarilanma harakat bōlib, u gorizontal (randalash dastgohlari), vertikal (ōyish dastgohlari) yoki …

3 / 54

ish paytida xatoliklar bulishi mumkin va bunga kōp vaqt ketadi. ilashish usuli maxsus tish frezalash, tish ōyish va tish randalash dastgohlarda bajariladi. bunda xomaki va tish qirqish asbob (chervyakli freza, ōyish yoki randalash keskichi) xuddi ikkita tishli uzatmadagi gildiraklar kabi ilashib aylanadi. kesuvchi asbobni kesuvchi tishlari ilashgan gildirak tishlarining shakliga ōxshaydi nazorat savollari ishlanadigan yuzalarning shakliga jilvirlash tashki doiraviy jilvirlash (tsilindr, konus va fason yuzalar), ichki doiraviy jilvirlash, yassi jilvirlash va har xil shaklli shesternya tishlarini, rezbalarni, shlits sirtlarini jilvirlash turlarga bōlinadi. jilvirlash dastgohlarning asosiy turlari: doiraviy jilvirlash, ichki jilvirlash, yassi jilvirlash, fason yuzalarni jilvirlash, charxlash va yuzalarni juda sillik holatga etkazish dastgohlar. doiraviy jilvirlash dastgohlar markazli, markazsiz va maxsus doiraviy jilvirlash dastgohlarga bulinadi. markazli jilvirlash dastgohlarda xomaki dastgoh markazlarida joylashadi va ilgarilanma-qaytma harakat qiladi. bu dastgohlar kōpincha donalab va seriyalab ishlab chiqarishda qullaniladi. universal markazli dastgohlarda shpindel va jilvirlash kallaklari stol tekisligida buralishi mumkin, bularda konus yuzalarni jilvirlash mumkin. …

4 / 54

rlash usuli va ilashish usuli. kopirlash usuli ishlanadigan gildirakning har bir tish oraligini modulli diskli yoki modulli barmoqli freza bilan frezalashga asoslangan, ya'ni frezaning shakli ishlanadigan detalda kopirlanadi. bu jarayon gorizontal frezalash dastgohlarda bōlish kallagi yordamida amalga oshadi. bu usul uncha aniq va yukori unumli emas, chunki xomakini kerakli burchakka burish paytida xatoliklar bulishi mumkin va bunga kōp vaqt ketadi. ilashish usuli maxsus tish frezalash, tish ōyish va tish randalash dastgohlarda bajariladi. bunda xomaki va tish qirqish asbob (chervyakli freza, ōyish yoki randalash keskichi) xuddi ikkita tishli uzatmadagi gildiraklar kabi ilashib aylanadi. kesuvchi asbobni kesuvchi tishlari ilashgan gildirak tishlarining shakliga ōxshaydi. nazorat savollari 1. parmalash va parmalash dastgohlari, ulardagi harakatlar, turlari va ishlatish sohalari. 2. frezalash va frezalash dastgohlari, ulardagi harakatlar, turlari va ishlatish sohalari. 3. randalash,uyish va sidirish, dastgohlar, ulardagi harakatlar, turlari va ishlatish sohalari. 4. jilvirlash va tish qirqish dastgohlari, ulardagi harakatlar, turlari va ishlatish soxalari.
