1 / 13

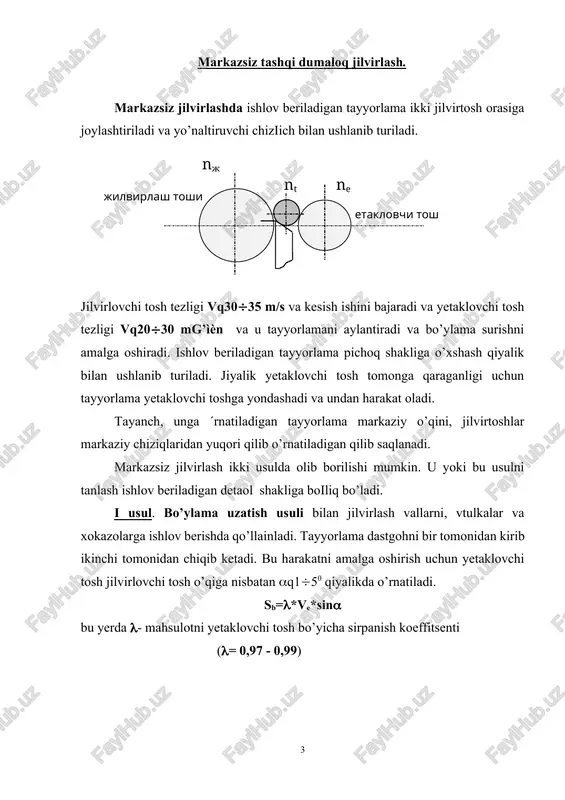

mavzu: markazsiz jilvirlash. r e j a: 1. markazsiz jilvirlash usuli. 2. ichki jilvirlash usuli. 3. nafis ishlov berish usullari. markazsiz tashqi dumaloq jilvirlash. markazsiz jilvirlashda ishlov beriladigan tayyorlama ikki jilvirtosh orasiga joylashtiriladi va yo’naltiruvchi chizіich bilan ushlanib turiladi. jilvirlash toshi nj ne nt etaklovchi tosh jilvirlovchi tosh tezligi vq3035 m/s va kesish ishini bajaradi va yetaklovchi tosh tezligi vq2030 mg’ìèn va u tayyorlamani aylantiradi va bo’ylama surishni amalga oshiradi. ishlov beriladigan tayyorlama pichoq shakliga o’xshash qiyalik bilan ushlanib turiladi. јiyalik yetaklovchi tosh tomonga qaraganligi uchun tayyorlama yetaklovchi toshga yondashadi va undan harakat oladi. tayanch, unga ´rnatiladigan tayyorlama markaziy o’qini, jilvirtoshlar markaziy chiziqlaridan yuqori qilib o’rnatiladigan qilib saqlanadi. markazsiz jilvirlash ikki usulda olib borilishi mumkin. u yoki bu usulni tanlash ishlov beriladigan detaol shakliga boіliq bo’ladi. i usul. bo’ylama uzatish usuli bilan jilvirlash vallarni, vtulkalar va xokazolarga ishlov berishda qo’llainladi. tayyorlama dastgohni bir tomonidan kirib ikinchi tomonidan chiqib ketadi. bu …

2 / 13

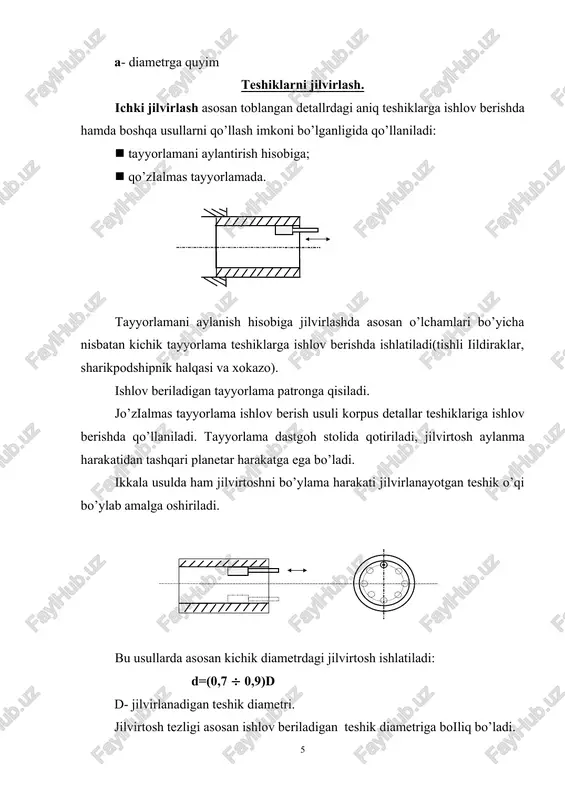

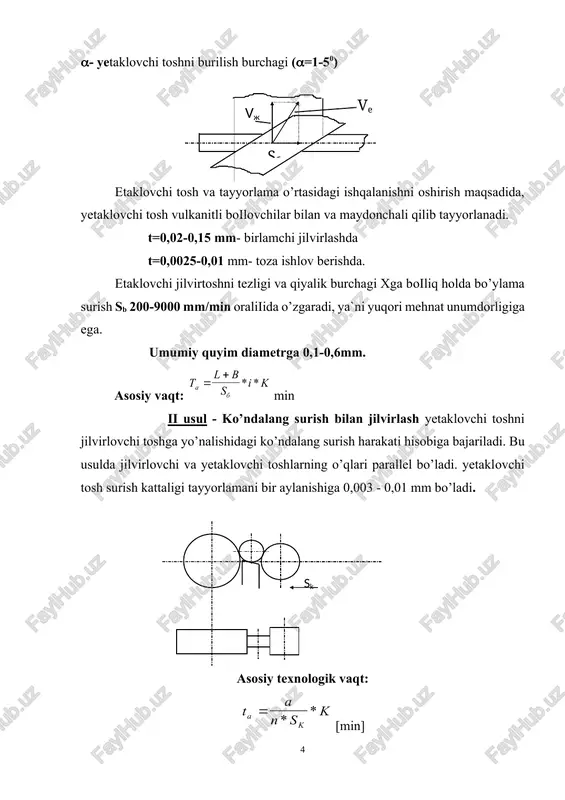

idagi ko’ndalang surish harakati hisobiga bajariladi. bu usulda jilvirlovchi va yetaklovchi toshlarning o’qlari parallel bo’ladi. yetaklovchi tosh surish kattaligi tayyorlamani bir aylanishiga 0,003 - 0,01 mm bo’ladi. sk asosiy texnologik vaqt: [min] a- diametrga quyim teshiklarni jilvirlash. ichki jilvirlash asosan toblangan detallrdagi aniq teshiklarga ishlov berishda hamda boshqa usullarni qo’llash imkoni bo’lganligida qo’llaniladi: · tayyorlamani aylantirish hisobiga; · qo’zіalmas tayyorlamada. tayyorlamani aylanish hisobiga jilvirlashda asosan o’lchamlari bo’yicha nisbatan kichik tayyorlama teshiklarga ishlov berishda ishlatiladi(tishli іildiraklar, sharikpodshipnik halqasi va xokazo). ishlov beriladigan tayyorlama patronga qisiladi. јo’zіalmas tayyorlama ishlov berish usuli korpus detallar teshiklariga ishlov berishda qo’llaniladi. tayyorlama dastgoh stolida qotiriladi, jilvirtosh aylanma harakatidan tashqari planetar harakatga ega bo’ladi. ikkala usulda ham jilvirtoshni bo’ylama harakati jilvirlanayotgan teshik o’qi bo’ylab amalga oshiriladi. bu usullarda asosan kichik diametrdagi jilvirtosh ishlatiladi: d=(0,7 0,9)d d- jilvirlanadigan teshik diametri. jilvirtosh tezligi asosan ishlov beriladigan teshik diametriga boіliq bo’ladi. vj= 1030 m/s. shpindelni bikirligi kichikligi kesish chuqurligi kattaligini …

3 / 13

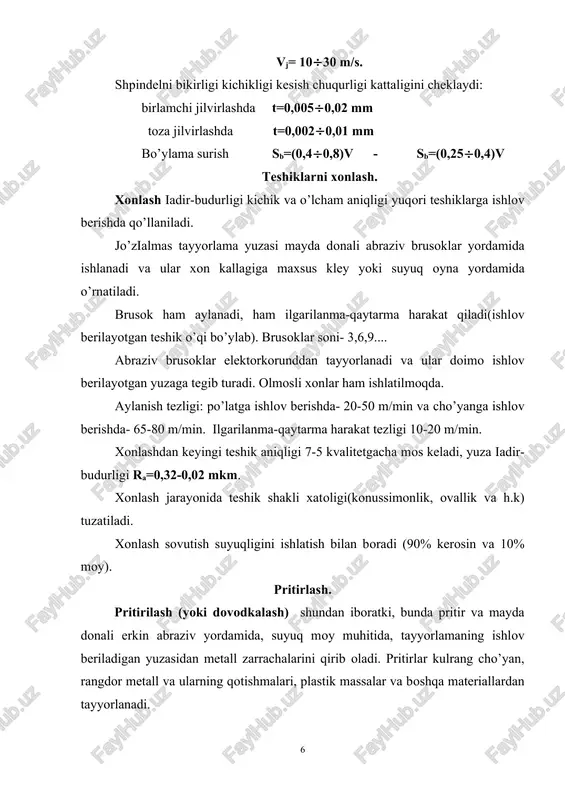

aylanish tezligi: po’latga ishlov berishda- 20-50 m/min va cho’yanga ishlov berishda- 65-80 m/min. ilgarilanma-qaytarma harakat tezligi 10-20 m/min. xonlashdan keyingi teshik aniqligi 7-5 kvalitetgacha mos keladi, yuza іadir-budurligi ra=0,32-0,02 mkm. xonlash jarayonida teshik shakli xatoligi(konussimonlik, ovallik va h.k) tuzatiladi. xonlash sovutish suyuqligini ishlatish bilan boradi (90% kerosin va 10% moy). pritirlash. pritirilash (yoki dovodkalash) shundan iboratki, bunda pritir va mayda donali erkin abraziv yordamida, suyuq moy muhitida, tayyorlamaning ishlov beriladigan yuzasidan metall zarrachalarini qirib oladi. pritirlar kulrang cho’yan, rangdor metall va ularning qotishmalari, plastik massalar va boshqa materiallardan tayyorlanadi. pritirlash uchun tabiiy korund, elektrokorund, olmos kukuni, goi pastasi va boshqa abraziv materiallardan foydalaniladi va ularning donadorligi olinadigan yuza іadir-budurligiga boіliq. pritirlash yo’li bilan tashqi va ichki tsilindrik, yassi va boshqa yuzalarga ishlov beriladi. pritirkalashda yuza shakli geometrik noaniqligi yo’qotiladi va o’lcham aniqligi oshadi. yuza іadir-budurligi 9-11 sinfga, o’lcham aniqligi 5-6 kvalitetgacha olinishi mumkin. suyuqlik- moy, benzin kerosin. superfinish. superfinishlash (nafis …

4 / 13

ing siljish tezligi 0,1-1,1 m/min. superfinishda 14- іadir-budurlik sinfi olinadi. superfinish oldingi ishlov berishlarda hosil bo’lgan shakl xatoligini yo’qotmaydi. a-a s moylovchi-sovutuvchi suyuqlik muhim rol o’ynaydi (kerosinli (80-90%) va uruq yoki turbina (20-10%) moyini aralashmasi). po’lat detallarga ishlov berishda- elektrokorund, cho’yan va rangdor metallarga ishlov berishda- karbid kremniydan qilingan asbob ishlatiladi. olmosli brusok ish unumdorligini oshiradi, asbob chidamliligi 80-100 marta o’sadi. markazlar, opravkalar ichi bo’sh zagotovkalarga va markaziy teshikli detallarga ishlov berish uchun opravkalar konsolli va markazli bo’ladi. ular vtulkalar, xalqalar va shesternyalar kabi (markaziy teshikli detallar) zagotovkalariga ko’pkeskichli tokarlik,jilvirlash va boshqa dastgolarda ishlov berish uchun qo’llaniladi. konsolli va markazli opravkalar ishlov berayotgan zagotovkani o’rnatish va markazlash usuliga ko’ra quyidagi ko’rinishlarga ega bo’lishi mumkin: 1. zagotovkani zazorli yoki tarang (natyag) bilan o’rnatish uchun bikr (tekis) opravkalar. 2. kengayadigan tsangali opravkalar. 3. ponali (prunjerli va sharikli) opravkalar. 4. tarelka prujinali opravkalar. 5. o’zi maxkamlaydigan (kulachokli, rolikli) opravkalar 6. markazlab kengayadigan vtulkali …

5 / 13

a tyaga o’ngga xarakatlanadi. golovka 5 shayba 4 bilan vtulkadan uzoqlashadi va detal bo’shatiladi. markazli opravkalar ichi bo’sh detallar zagotovkalariga ishlov berish uchun butun uzunligi bo’yicha va yon tomonlari (taretslar) bilan o’rnatiladi. shuningdek (disk) sinfidagi detallar xam markaziy teshiklarga bazalashtirilib, o’rnatib maxkamlanadi. markazli yuzasi konusli opravkalar 1 (4.20-rasm) tashqi diametri bo’yicha ichi bo’sh detallar zagotovkalarini jilvirlashda ishlatiladi. zagotovkani bazaviy teshigi 7 kvalitet aniqligida ishlov berilgan bo’lishi shart. zogotovka opravkaga yoni bilan po’lat yuzaga urish bilan o’rnatiladi. rasm markazli yuzasi konusli opravkalar markazli tekkis yuzali opravkalarda zogotovkani yon yuzasi tayanch bazasi bo’lib, opravkada uni xolatini aniqlaydi. tekkis markaziy opravka 1 ko’rsatilgan. uni tsilindrik yuzasiga zogotovkani ba’zaviy teshiklari bilan o’rnatiladi so’ngra almashinadigan shayba 5 kiydiriladi. zogotovkani 4 gaykani kalit yordamida burash bilan maxkamlanadi (4.21-rasm.). bunday opravkalar aylana jilvirlash dastgoxlarda ishlov berishda keng qo’llaniladi. rasm markazli tekkis yuzali opravka. lyunetlar, patronlar lyunetlar: uzun l > 12d, bo’lgan detallar zagotokalarini egilishdan saqlash uchun qo’shimcha …
