1 / 28

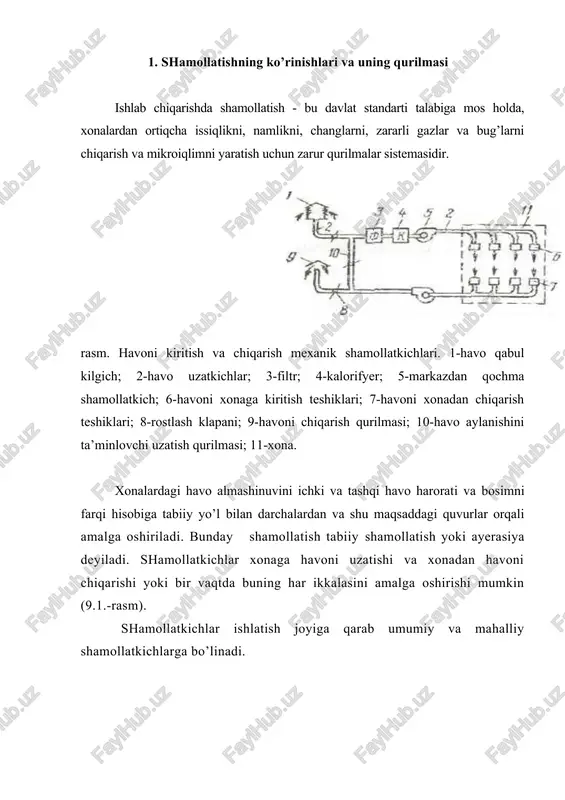

ishlab chiqarish binolarini shamollatish turlari va ahamiyati reja: 1.shamollatishning ko’rinishlari va uning qurilmasi. 2.ishlab chiqarishda isitish. isitish sistemasining ko’rinishlari. 3.ishlab chiqarishda yoritish. yoritishni turlari va ularga asosiy talablar. 4.shaxsiy himoya vositalari. 1. shamollatishning ko’rinishlari va uning qurilmasi ishlab chiqarishda shamollatish - bu davlat standarti talabiga mos holda, xonalardan ortiqcha issiqlikni, namlikni, changlarni, zararli gazlar va bug’larni chiqarish va mikroiqlimni yaratish uchun zarur qurilmalar sistemasidir. rasm. havoni kiritish va chiqarish mexanik shamollatkichlari. 1-havo qabul kilgich; 2-havo uzatkichlar; 3-filtr; 4-kalorifyer; 5-markazdan qochma shamollatkich; 6-havoni xonaga kiritish teshiklari; 7-havoni xonadan chiqarish teshiklari; 8-rostlash klapani; 9-havoni chiqarish qurilmasi; 10-havo aylanishini ta’minlovchi uzatish qurilmasi; 11-xona. xonalardagi havo almashinuvini ichki va tashqi havo harorati va bosimni farqi hisobiga tabiiy yo’l bilan darchalardan va shu maqsaddagi quvurlar orqali amalga oshiriladi. bunday shamollatish tabiiy shamollatish yoki ayerasiya deyiladi. shamollatkichlar xonaga havoni uzatishi va xonadan havoni chiqarishi yoki bir vaqtda buning har ikkalasini amalga oshirishi mumkin (9.1.-rasm). shamollatkichlar ishlatish …

2 / 28

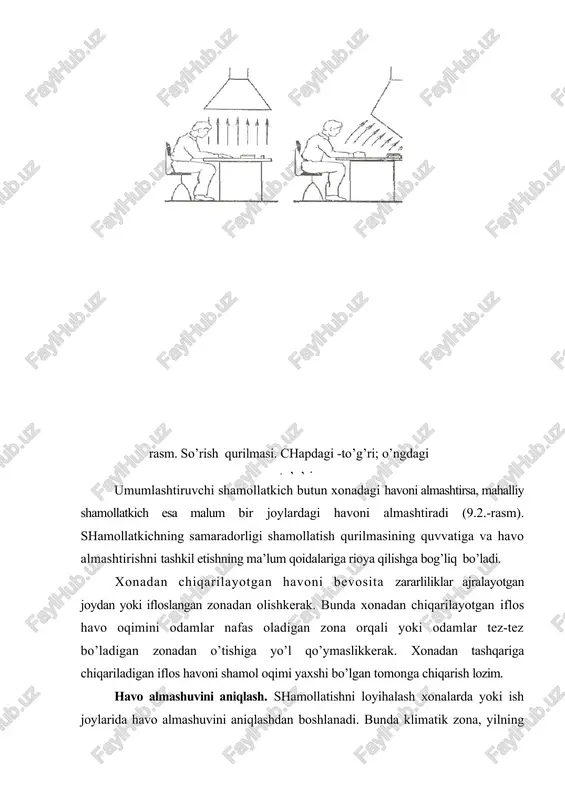

o’tishiga yo’l qo’ymaslikkerak. xonadan tashqariga chiqariladigan iflos havoni shamol oqimi yaxshi bo’lgan tomonga chiqarish lozim. havo almashuvini aniqlash. shamollatishni loyihalash xonalarda yoki ish joylarida havo almashuvini aniqlashdan boshlanadi. bunda klimatik zona, yilning fasli, havo muhitidagi ortiqcha issiqlik, namlik, gazlar, changlar va boshqalar hisobga olinadi. agar xonadan bir vaqtda bir necha zararli moddalar ajralib bir yo’nalishga yo’nalayotgan bo’lsa umumalmashinuv shamollatish hisobi har bir moddani xavfsiz konsentrasiyagacha tushirish uchun zarur havo hajmlarini umumlashtirish yo’li bilan amalga oshiriladi. agar bir vaqtda xonadan har tomonga yo’nalgan bir necha zararli moddalar ajralayotgan bo’lsa, havo almashinuvi ularni har biri uchun alohida hisoblanadi va so’ng shamollatishni hisoblashda yuqorida bajarilgan hisoblarni eng katta qiymati qabul qilinadi. normal mikroiqlimli xonalar va zararli moddalar bo’lmagan yoki zararli moddalarni havodagi miqdori ruxsat etilgan normada bo’lgan xonalarda, havo almashinuvi ishlovchilar sonini pi bir ishchiga norma bo’yicha to’g’ri keladigan havo miqdoriga wm ko’paytirish yo’li bilan aniqlanadi. ya’ni w=niwm m3 /soat (9.1.) xonadan gaz …

3 / 28

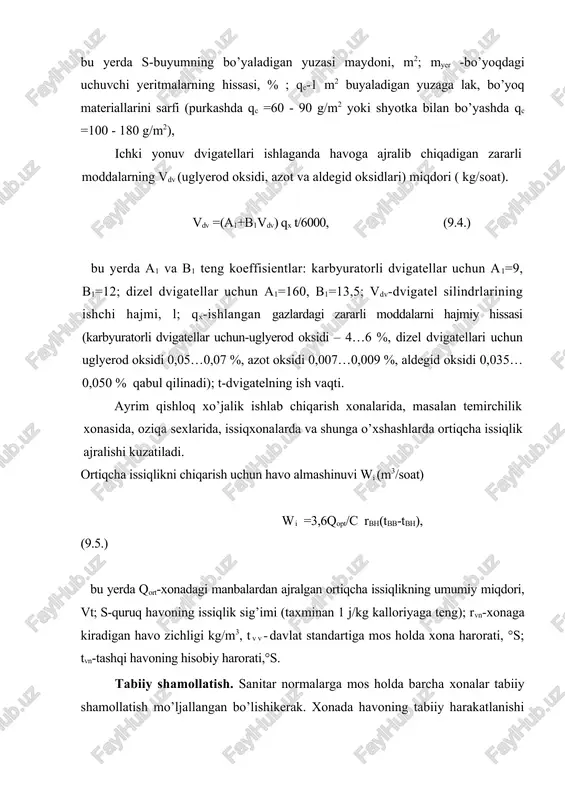

, azot va aldegid oksidlari) miqdori ( kg/soat). vdv =(a1+b1vdv) qx t/6000, (9.4.) bu yerda a1 va b1 teng koeffisientlar: karbyuratorli dvigatellar uchun a1=9, b1=12; dizel dvigatellar uchun a1=160, b1=13,5; vdv-dvigatel silindrlarining ishchi hajmi, l; qx-ishlangan gazlardagi zararli moddalarni hajmiy hissasi (karbyuratorli dvigatellar uchun-uglyerod oksidi – 4…6 %, dizel dvigatellari uchun uglyerod oksidi 0,05…0,07 %, azot oksidi 0,007…0,009 %, aldegid oksidi 0,035…0,050 % qabul qilinadi); t-dvigatelning ish vaqti. ayrim qishloq xo’jalik ishlab chiqarish xonalarida, masalan temirchilik xonasida, oziqa sexlarida, issiqxonalarda va shunga o’xshashlarda ortiqcha issiqlik ajralishi kuzatiladi. ortiqcha issiqlikni chiqarish uchun havo almashinuvi wi (m3/soat) wi =3,6qopt/c rbh(tbb-tbh), (9.5.) bu yerda qort-xonadagi manbalardan ajralgan ortiqcha issiqlikning umumiy miqdori, vt; s-quruq havoning issiqlik sig’imi (taxminan 1 j/kg kalloriyaga teng); rvn-xonaga kiradigan havo zichligi kg/m3, tvv-davlat standartiga mos holda xona harorati, °s; tvn-tashqi havoning hisobiy harorati,°s. tabiiy shamollatish. sanitar normalarga mos holda barcha xonalar tabiiy shamollatish mo’ljallangan bo’lishikerak. xonada havoning tabiiy harakatlanishi …

4 / 28

irilgan va tashkillashtirilmagan turlarga bo’linadi. agar shamollatish qurilmalarida havo oqimi yo’nalishini miqdorini rostlovchi moslamalar o’rnatilgan bo’lsa, bunday shamollatish sistemasi tashkillashtirilgan deb ataladi. havoning tortish kuchini oshirish maqsadida deflektorlardan foydalaniladi. u shamollatish kanallarining yuqori qismiga o’rnatiladi. havo oqimi deflektor orqali o’tishi natijasida havo kanallarida siyraklanish hosil bo’ladi va buning ta’sirida kanalda havoning tezligi oshadi. deflektorning diametri quyidagicha aniqlanadi: d=0,0188 , (9.6.) bu yerda wd-deflektorning ish unumdorligi, m3/s; -havoning deflektordagi tezligi, m/s. hisob ishlarida =(0,2-0,4) x qabul qilinishi mumkin. bu yerda x -havoning tezligi, m/s. tabiiy havo almashinish qurilmalarining ishlashi samaradorligi ulardan qanchalik to’g’ri foydalanish darajasiga bog’liq. shuning uchun tabiiy havo almashinish qurilmalarining elementlari o’rnatilib bo’lingach, ular sinovdan o’tkazilishi lozim. buning uchun havo almashinishi ko’zda tutilgan kanallar va tuynuklar ochib qo’yiladi hamda ularning yuzasi aniqlanadi. havo o’tish yo’lining o’rtasiga anemometr o’rnatilib, havoning tezligi o’lchanadi. shamollatish qurilmasining ish unumdorligi olingan natijalar asosida quyidagicha topiladi: wt=3600 an.x sxt , (9.7.) bu yerda an.x-anemometr ko’rsatishi …

5 / 28

igi. mexanik shamollatishning mexanik shamollatish uskunalari. mexanik shamollatish sistemalarida havoning bir joydan ikkinchi joyga ko’chishi markazdan qochma va o’qli shamollatkichlar yoki ejektorlar yordamida amalga oshiriladi (9.5.-rasm). markazdan qochma shamollatkichda kurakli ishchi g’ildirak chig’anoqsimon kojuxda, o’qli shamollatkich esa silindrik kojuxda joylashgan bo’ladi. markazdan qochma shamollatkichlar past bosimli (1000 pa gacha), o’rta (1000 dan 3000 pa gacha) va yuqori bosimli (3000 dan 15000 pa gacha) bo’ladi. xonaga kiradigan havo kalorifyer yordamida isitiladi. havoni sovutish uchun esa ikki tipdagi havoni yengillashtirish sovutuvchilardan foydalaniladi: sirtqi va kontaktli. sirtqi sovutuvchilar tuzilishi bo’yicha kalorifyerlarga o’xshash bo’ladi va ularda sovuqlik tashuvchilar sifatida sovuq suv, ammiak yoki freonlar xizmat qiladi, havoni kontaktli sovutish sug’orish kamyerasining yomg’irli bushlig’idan havoni o’tishi orqali amalga oshiriladi. havoni kondisionirlash. oddiy shamollatish sistemasi odamlar shamollatish sistemasida havoni tozalash qurilmasi muhim ahamiyatga ega. buning uchun havo maxsus chang ushlagich va filtrdan o’tkaziladi. chang ushlagichni keng tarqalgani siklon hisoblanadi (9.6.-rasm). sanoat matodan, qog’ozdan, moyli elektrik va …
