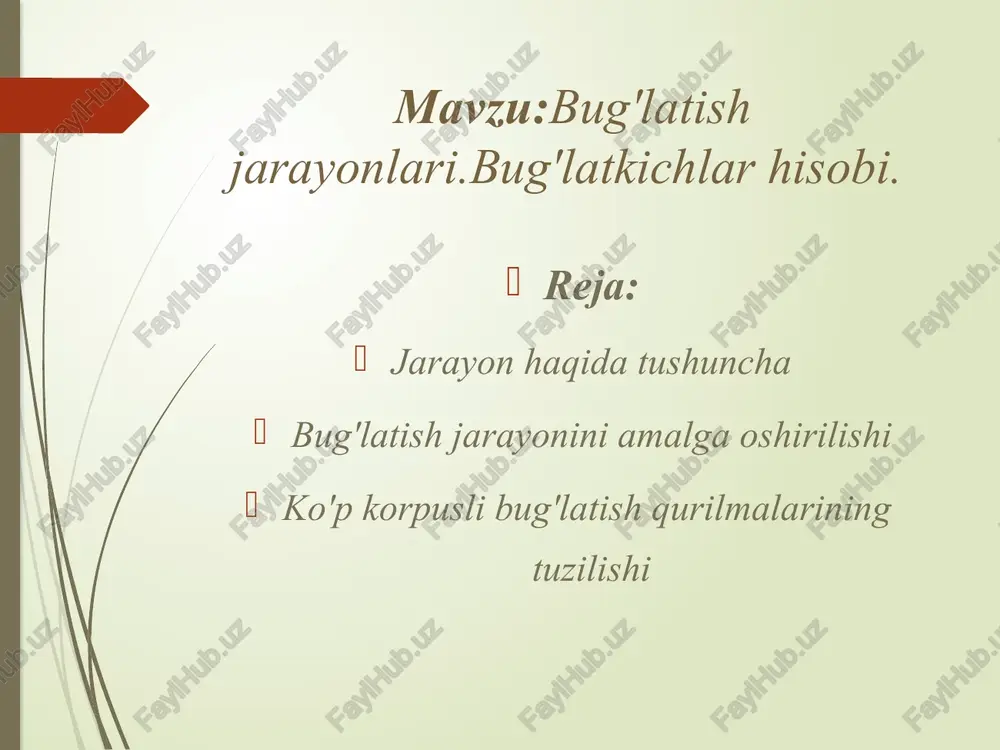

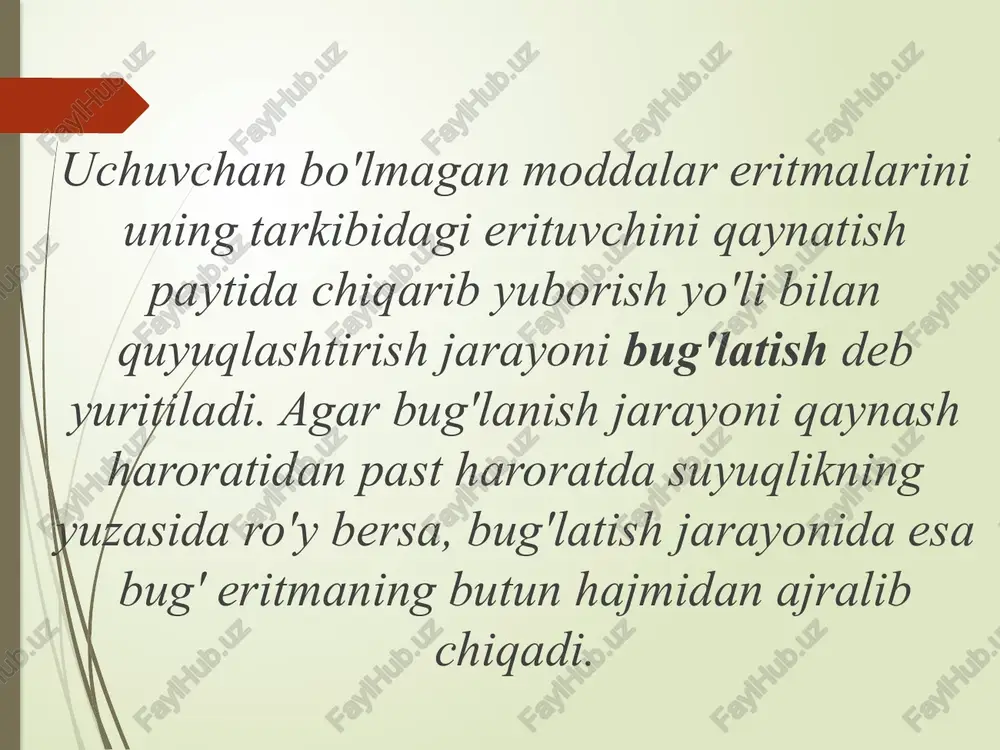

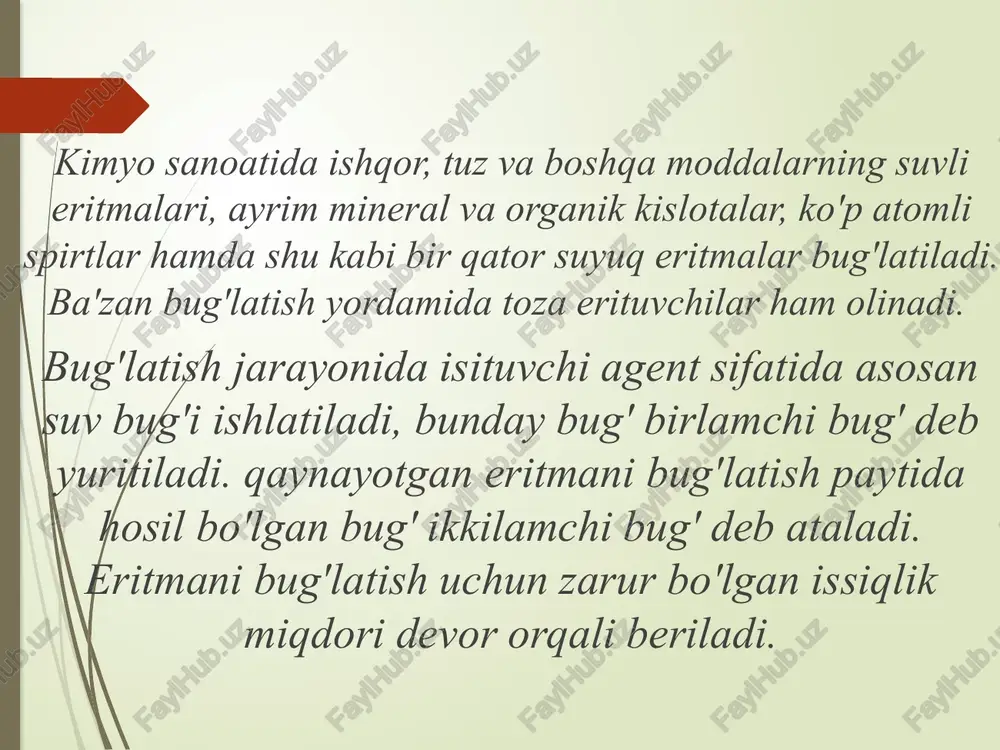

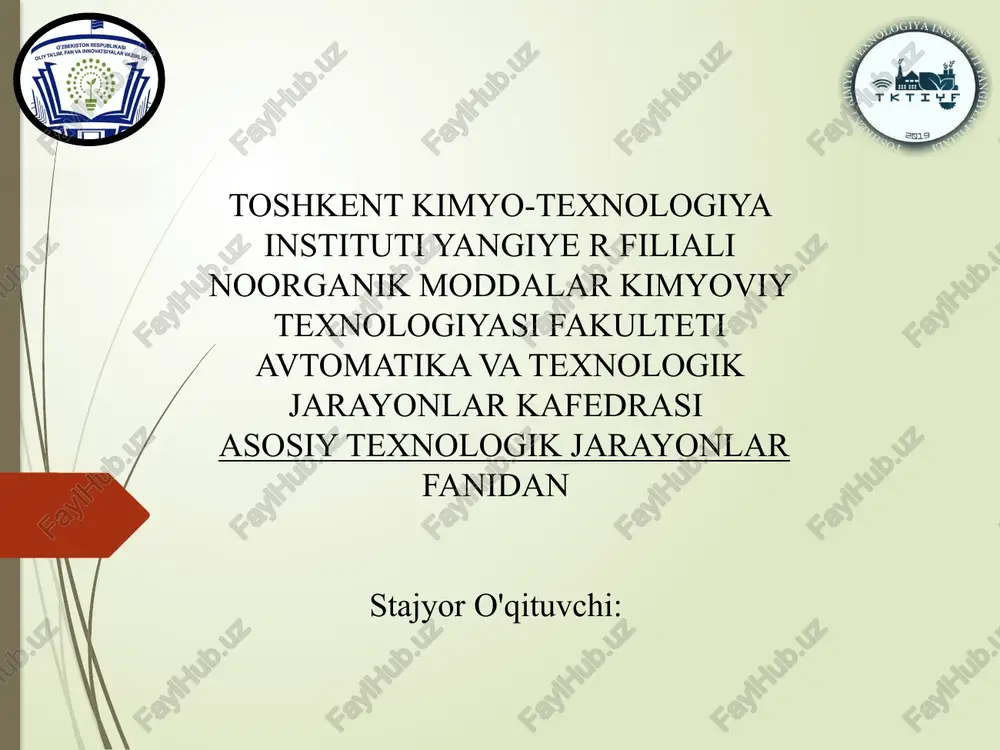

slayd 1 toshkent kimyo-texnologiya instituti yangiye r filiali noorganik moddalar kimyoviy texnologiyasi fakulteti avtomatika va texnologik jarayonlar kafedrasi asosiy texnologik jarayonlar fanidan stajyor o'qituvchi: mavzu:bug'latish jarayonlari.bug'latkichlar hisobi. reja: jarayon haqida tushuncha bug'latish jarayonini amalga oshirilishi ko'p korpusli bug'latish qurilmalarining tuzilishi uchuvchan bo'lmagan moddalar eritmalarini uning tarkibidagi erituvchini qaynatish paytida chiqarib yuborish yo'li bilan quyuqlashtirish jarayoni bug'latish deb yuritiladi. agar bug'lanish jarayoni qaynash haroratidan past haroratda suyuqlikning yuzasida ro'y bersa, bug'latish jarayonida esa bug' eritmaning butun hajmidan ajralib chiqadi. kimyo sanoatida ishqor, tuz va boshqa moddalarning suvli eritmalari, ayrim mineral va organik kislotalar, ko'p atomli spirtlar hamda shu kabi bir qator suyuq eritmalar bug'latiladi. ba'zan bug'latish yordamida toza erituvchilar ham olinadi. bug'latish jarayonida isituvchi agent sifatida asosan suv bug'i ishlatiladi, bunday bug' birlamchi bug' deb yuritiladi. qaynayotgan eritmani bug'latish paytida hosil bo'lgan bug' ikkilamchi bug' deb ataladi. eritmani bug'latish uchun zarur bo'lgan issiqlik miqdori devor orqali beriladi. markaziy sirkulyasiya trubasi bo'lgan …

2 / 15

markaziy sirkulyasiya trubasi bo'lgan bug'latish qurilmasi; 1-isitish kamerasi; 2-separator; 3-isitish trubalari; 4-sirkulyasiya trubasi; bug'latilayotgan eritma isitish trubalari orqali yuqoriga ko'tariladi, bunda eritma qaynaydi, natijada ikkilamchi bug' hosil bo'ladi. separatorda bug' suyuqlikdan ajratiladi. suyuqlik tomchilaridan ajralgan ikkilamchi bug' separatorning yuqorigi qismidan tashqariga chiqariladi. suyuqlikning bir qismi markaziy sirkulyasiya trubasi orqali qurilmaning pastki qismiga tushadi. markaziy trubadagi suyuqlik eritma va isitish trubalari ichidagi bug'- suyuqlik emulsiyasi zichliklari o'rtasidagi farq ta'sirida uzluksiz ravishda sirkulyasiya bo'lib turadi. quyuqlashtirilgan eritma qurilmaning pastki qismida joylashgan patrubka orqali tashqariga chiqariladi. ayrim bug'latish qurilmalarida markaziy sirkulyasiya trubasi bo'lmaydi. bug'latish jarayoni vakuum ostida olib borilsa, ikkilamchi bug' vakuum-nasos yordamida kondensatorga so'rib turiladi. sanoatda asosan bir xil yo'nalishli qurilmalar ishlatiladi. (2-rasm), chunki bunday qurilmalar eng tejamli hisoblanadi. bunday qurilmalarda kichik parametrli suv bug'idan foydalanish mumkin. ayrim vaqtda qurilmaning birinchi korpusini isitish uchun bug' turbinalarida ishlatilib bo'lingan suv bug'idan foydalansa bo'ladi. 10 11 2-rasm. bir xil yo'nalishli uchta korpusdan iborat bug'latish …

3 / 15

a majburiy sirkulyasiya bilan ishlaydigan qurilmalar uchun kamida 3 s bo'lishi kerak. korpuslar soni juda ko'payib ketsa, haroratlar yo'qotilishining yig'indisi qurilmadagi haroratlarning umumiy farqiga teng yoki undan ham ortib ketishi mumkin. bunda eritmalarni bug'latish mumkin bo'lmay qoladi. 14 foydalanilgan adabiyotlar ro'yxati : 1. charles e. thomas process technology equipment end sustems, 4th yedition, cengage learning stamford usa, 2015. 2. n.r. yusufbekov. h.s. nurmuxammedov. s.g. zokirov. kimyoviy texnologiya asosiy texnologik jarayonlari. –t. “sharq” 2015. 838 b. 3. anshteyn v.g. protsessi i apparati ximicheskoy texnologii uchebnik v 2-xkn spb: ebs lan 2019, -916s 4.ponikarov i.i. ponikarov s.i. rachkovskiy s.v, raschet mashin i apparatov ximicheskiy proizvodstov i nefti pererabotki. uchebnoye posobiye 4 –ye izd. ster spb: ebs lan. 2020-216s. 5. smirnov n.n. albom tipovoy ximicheskoy apparaturi (prinsipialniye sxemi appratov). uchebnoye posobiye. spb.: ebs lan, 2019. 68 image1.jpeg image2.png image3.png image4.png
