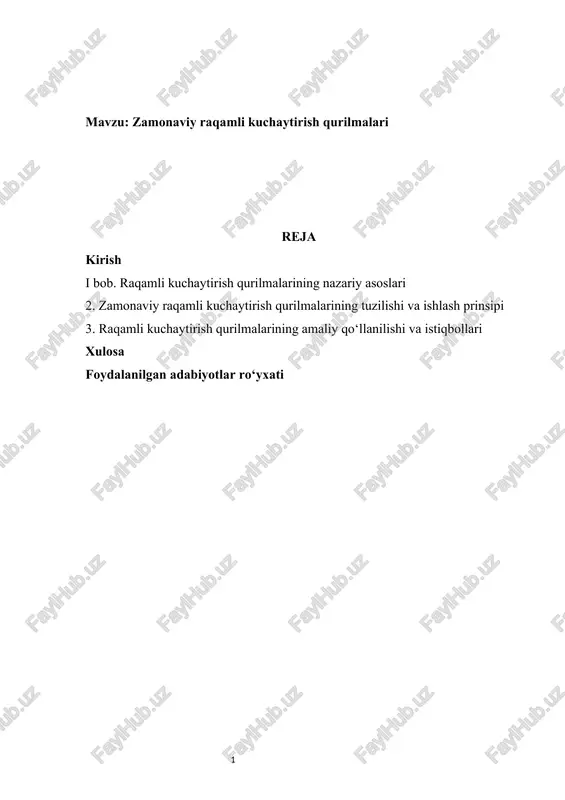

mavzu: zamonaviy raqamli kuchaytirish qurilmalari reja kirish i bob. raqamli kuchaytirish qurilmalarining nazariy asoslari 2. zamonaviy raqamli kuchaytirish qurilmalarining tuzilishi va ishlash prinsipi 3. raqamli kuchaytirish qurilmalarining amaliy qo‘llanilishi va istiqbollari xulosa foydalanilgan adabiyotlar ro‘yxati kirish xxi asrda axborot-kommunikatsiya texnologiyalarining jadal rivojlanishi teleradioeshittirish, ovoz yozish, multimedia va telekommunikatsiya sohalarida signalni sifatli uzatish hamda qayta ishlash tizimlariga bo‘lgan talabni keskin oshirdi. ushbu jarayonlarda eng muhim texnik bo‘g‘inlardan biri — kuchaytirish qurilmalari hisoblanadi. avvallari analog kuchaytirgichlar keng qo‘llanilgan bo‘lsa, hozirgi kunda ularning o‘rnini raqamli kuchaytirgichlar egallamoqda. raqamli kuchaytirgichlar signalni minimal yo‘qotish bilan qayta ishlash, shovqinni kamaytirish va energiya samaradorligini ta’minlash imkonini beradi. raqamli kuchaytirish qurilmalarining paydo bo‘lishi elektronika va mikroprotsessor texnologiyasidagi yutuqlar bilan chambarchas bog‘liqdir. ular nafaqat tovush, balki tasvir, raqamli ma’lumot va tarmoq signallarini uzatishda ham keng qo‘llanmoqda. ayniqsa, teleradioeshittirish tizimlarida raqamli kuchaytirgichlarning qo‘llanilishi ovoz sifati va uzatish aniqligini sezilarli darajada oshirdi. shuningdek, bu qurilmalar foydalanuvchiga kam energiya sarfi bilan yuqori …

2 / 18

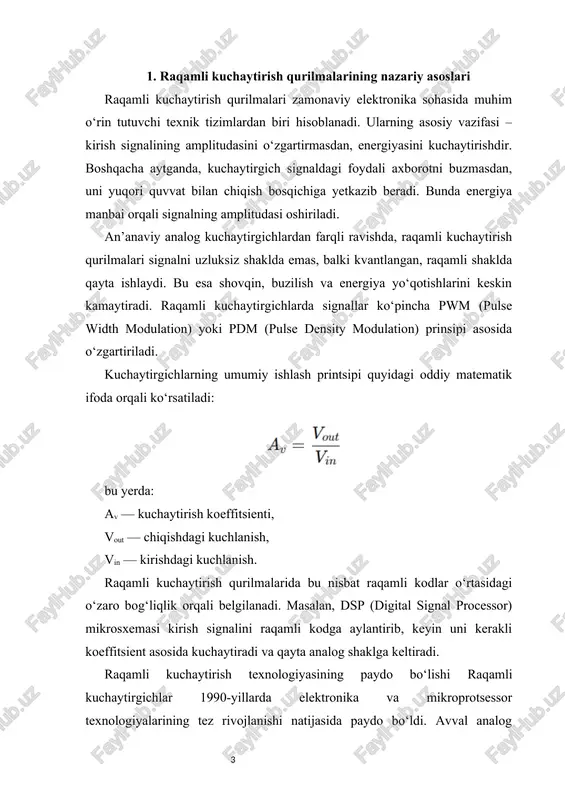

i kuchaytirish qurilmalari zamonaviy elektronika sohasida muhim o‘rin tutuvchi texnik tizimlardan biri hisoblanadi. ularning asosiy vazifasi – kirish signalining amplitudasini o‘zgartirmasdan, energiyasini kuchaytirishdir. boshqacha aytganda, kuchaytirgich signaldagi foydali axborotni buzmasdan, uni yuqori quvvat bilan chiqish bosqichiga yetkazib beradi. bunda energiya manbai orqali signalning amplitudasi oshiriladi. an’anaviy analog kuchaytirgichlardan farqli ravishda, raqamli kuchaytirish qurilmalari signalni uzluksiz shaklda emas, balki kvantlangan, raqamli shaklda qayta ishlaydi. bu esa shovqin, buzilish va energiya yo‘qotishlarini keskin kamaytiradi. raqamli kuchaytirgichlarda signallar ko‘pincha pwm (pulse width modulation) yoki pdm (pulse density modulation) prinsipi asosida o‘zgartiriladi. kuchaytirgichlarning umumiy ishlash printsipi quyidagi oddiy matematik ifoda orqali ko‘rsatiladi: bu yerda: av — kuchaytirish koeffitsienti, vout — chiqishdagi kuchlanish, vin — kirishdagi kuchlanish. raqamli kuchaytirish qurilmalarida bu nisbat raqamli kodlar o‘rtasidagi o‘zaro bog‘liqlik orqali belgilanadi. masalan, dsp (digital signal processor) mikrosxemasi kirish signalini raqamli kodga aylantirib, keyin uni kerakli koeffitsient asosida kuchaytiradi va qayta analog shaklga keltiradi. raqamli kuchaytirish texnologiyasining paydo …

3 / 18

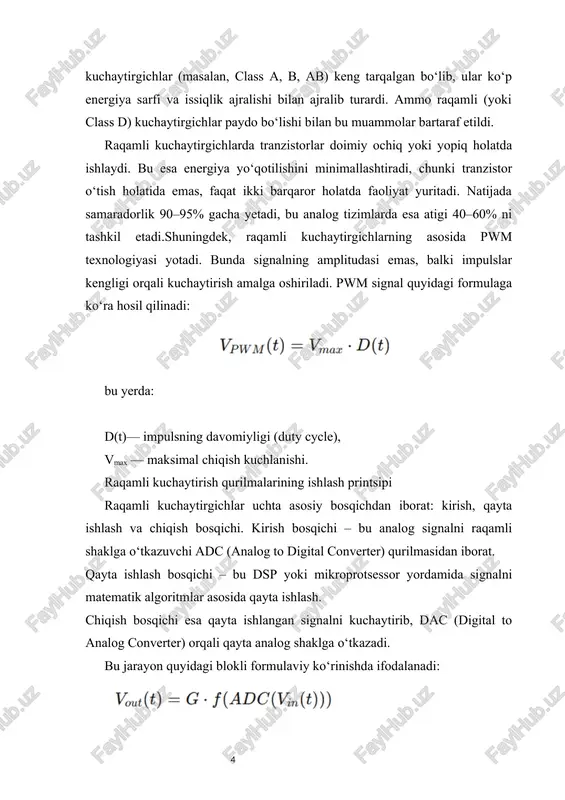

bu analog tizimlarda esa atigi 40–60% ni tashkil etadi.shuningdek, raqamli kuchaytirgichlarning asosida pwm texnologiyasi yotadi. bunda signalning amplitudasi emas, balki impulslar kengligi orqali kuchaytirish amalga oshiriladi. pwm signal quyidagi formulaga ko‘ra hosil qilinadi: bu yerda: d(t)— impulsning davomiyligi (duty cycle), vmax — maksimal chiqish kuchlanishi. raqamli kuchaytirish qurilmalarining ishlash printsipi raqamli kuchaytirgichlar uchta asosiy bosqichdan iborat: kirish, qayta ishlash va chiqish bosqichi. kirish bosqichi – bu analog signalni raqamli shaklga o‘tkazuvchi adc (analog to digital converter) qurilmasidan iborat. qayta ishlash bosqichi – bu dsp yoki mikroprotsessor yordamida signalni matematik algoritmlar asosida qayta ishlash. chiqish bosqichi esa qayta ishlangan signalni kuchaytirib, dac (digital to analog converter) orqali qayta analog shaklga o‘tkazadi. bu jarayon quyidagi blokli formulaviy ko‘rinishda ifodalanadi: bu yerda: g – kuchaytirish koeffitsienti, f(adc(vin(t))) – raqamli algoritm asosida qayta ishlangan signal. raqamli kuchaytirgichlarda signalni qayta ishlash jarayonida filtrlash, shovqinlarni kamaytirish, faza to‘g‘rilash va chastota tahlili amallari bajariladi. bunda iir (infinite …

4 / 18

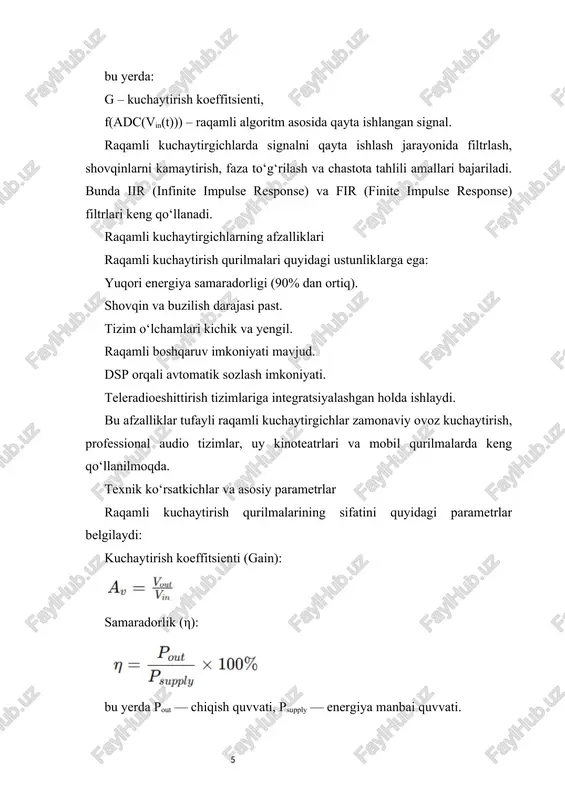

enti (gain): samaradorlik (η): bu yerda pout — chiqish quvvati, psupply — energiya manbai quvvati. chastota diapazoni (bandwidth): 20 hz – 20 khz. snr (signal-to-noise ratio): 100 db dan yuqori bo‘lishi tavsiya etiladi. thd (total harmonic distortion): < 0.01 %. bu parametrlar teleradioeshittirishda signal sifatining yuqoriligini va uzatishdagi aniqlikni ta’minlaydi. raqamli kuchaytirgichlarning nazariy modelini qurish nazariy jihatdan, raqamli kuchaytirgich tizimi chiziqli o‘tish funksiyasi orqali tavsiflanadi: bu yerda g — kuchaytirish koeffitsienti, rrr va c — filtr elementlari. ushbu model orqali tizimning chastota xarakteristikasi va faza javobi aniqlanadi.shuningdek, raqamli tahlilda fast fourier transform (fft) algoritmi yordamida signal spektri tahlil qilinadi. bu jarayon signal buzilishini aniqlash va kompensatsiya qilish imkonini beradi. shovqinni kamaytirish va signalni tozalash kuchaytirish jarayonida eng katta muammo — shovqin. shovqinlar asosan quvvat manbai, tranzistorlar va tashqi elektromagnit maydonlardan kelib chiqadi. raqamli kuchaytirgichlarda shovqinni kamaytirish uchun: raqamli filtrlash (digital filtering), o‘rtacha qiymat bo‘yicha silliqlash (averaging), spektral tahlil asosida shovqinni …

5 / 18

larining nazariy asoslari — elektronika, raqamli signalni qayta ishlash va avtomatik boshqaruv tamoyillarining uyg‘unlashuvidan iborat. ular energiya samaradorligi, signal sifati va ishonchliligi jihatidan analog tizimlarga nisbatan ustun hisoblanadi. shu bois, ushbu soha kelajakda ham teleradioeshittirish va multimedia texnologiyalarining ajralmas qismi bo‘lib qoladi. 2. zamonaviy raqamli kuchaytirish qurilmalarining tuzilishi va ishlash prinsipi zamonaviy raqamli kuchaytirish qurilmalari (digital amplifiers) — bu kirish signalini raqamli shaklda qayta ishlaydigan, quvvat sarfini minimallashtirgan va chiqish signalini yuqori sifatda ta’minlaydigan elektron tizimlardir. ularning asosiy mohiyati — analog signalni raqamli kodga aylantirish, bu signalni raqamli algoritmlar asosida qayta ishlash va so‘ng uni qayta analog shaklga keltirib chiqishdir. bunday tizimlarda ishlov jarayoni qat’iy matematik modellar asosida amalga oshiriladi. raqamli kuchaytirgichlarning ishlash prinsipi “raqamli nazorat” va “energiya samaradorlik” tamoyillariga asoslanadi. ularning tuzilishi, ishlash bosqichlari, boshqaruv mexanizmlari va shovqinni kamaytirish tizimlari hozirgi elektron sanoatning eng ilg‘or yutuqlaridan biridir. raqamli kuchaytirgichlarning asosiy bloklari: kirish, signalni qayta ishlash va chiqish bosqichlari har …
