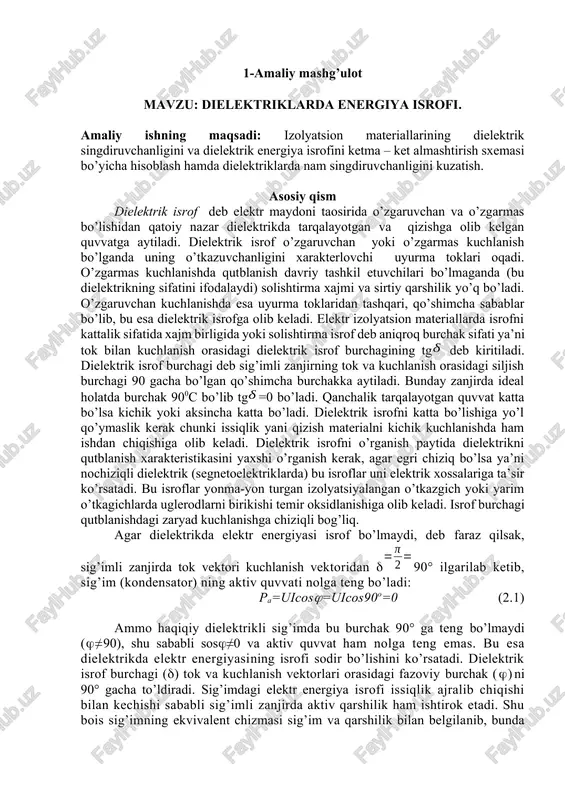

1-amaliy mashg’ulot mavzu: dielektriklarda energiya isrofi. amaliy ishning maqsadi: izolyatsion materiallarining dielektrik singdiruvchanligini va dielektrik energiya isrofini ketma – ket almashtirish sxemasi bo’yicha hisoblash hamda dielektriklarda nam singdiruvchanligini kuzatish. asosiy qism dielektrik isrof deb elektr maydoni taosirida o’zgaruvchan va o’zgarmas bo’lishidan qatoiy nazar dielektrikda tarqalayotgan va qizishga olib kelgan quvvatga aytiladi. dielektrik isrof o’zgaruvchan yoki o’zgarmas kuchlanish bo’lganda uning o’tkazuvchanligini xarakterlovchi uyurma toklari oqadi. o’zgarmas kuchlanishda qutblanish davriy tashkil etuvchilari bo’lmaganda (bu dielektrikning sifatini ifodalaydi) solishtirma xajmi va sirtiy qarshilik yo’q bo’ladi. o’zgaruvchan kuchlanishda esa uyurma toklaridan tashqari, qo’shimcha sabablar bo’lib, bu esa dielektrik isrofga olib keladi. elektr izolyatsion materiallarda isrofni kattalik sifatida xajm birligida yoki solishtirma isrof deb aniqroq burchak sifati ya’ni tok bilan kuchlanish orasidagi dielektrik isrof burchagining tg deb kiritiladi. dielektrik isrof burchagi deb sig’imli zanjirning tok va kuchlanish orasidagi siljish burchagi 90 gacha bo’lgan qo’shimcha burchakka aytiladi. bunday zanjirda ideal holatda burchak 900c bo’lib tg=0 bo’ladi. …

2 / 4

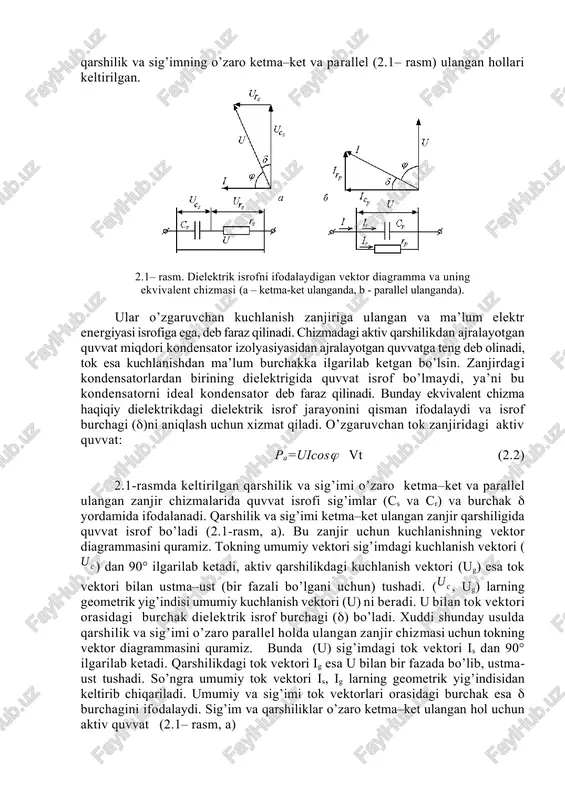

nergiyasi isrof bo’lmaydi, deb faraz qilsak, sig’imli zanjirda tok vektori kuchlanish vektoridan 90° ilgarilab ketib, sig’im (kondensator) ning aktiv quvvati nolga teng bo’ladi: pa=uicos=uicos90o=0 (2.1) ammo haqiqiy dielektrikli sig’imda bu burchak 90° ga teng bo’lmaydi (≠90), shu sababli sos≠0 va aktiv quvvat ham nolga teng emas. bu esa dielektrikda elektr energiyasining isrofi sodir bo’lishini ko’rsatadi. dielektrik isrof burchagi () tok va kuchlanish vektorlari orasidagi fazoviy burchak ()ni 90° gacha to’ldiradi. sig’imdagi elektr energiya isrofi issiqlik ajralib chiqishi bilan kechishi sababli sig’imli zanjirda aktiv qarshilik ham ishtirok etadi. shu bois sig’imning ekvivalent chizmasi sig’im va qarshilik bilan belgilanib, bunda qarshilik va sig’imning o’zaro ketma–ket va parallel (2.1– rasm) ulangan hollari keltirilgan. 2.1– rasm. dielektrik isrofni ifodalaydigan vektor diagramma va uning ekvivalent chizmasi (a – ketma-ket ulanganda, b - parallel ulanganda). ular o’zgaruvchan kuchlanish zanjiriga ulangan va ma’lum elektr energiyasi isrofiga ega, deb faraz qilinadi. chizmadagi aktiv qarshilikdan ajralayotgan quvvat miqdori kondensator …

3 / 4

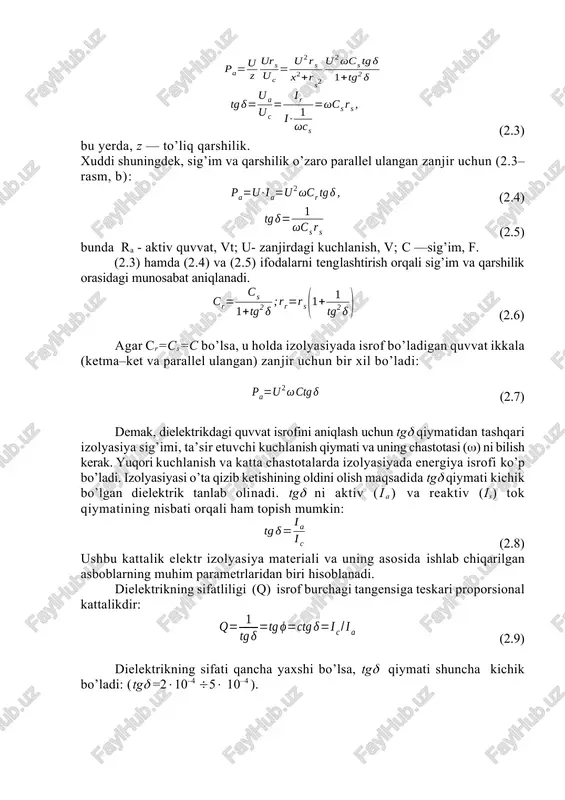

ri () dan 90° ilgarilab ketadi, aktiv qarshilikdagi kuchlanish vektori (ug) esa tok vektori bilan ustma–ust (bir fazali bo’lgani uchun) tushadi. (, ug) larning geometrik yig’indisi umumiy kuchlanish vektori (u) ni beradi. u bilan tok vektori orasidagi burchak dielektrik isrof burchagi () bo’ladi. xuddi shunday usulda qarshilik va sig’imi o’zaro parallel holda ulangan zanjir chizmasi uchun tokning vektor diagrammasini quramiz. bunda (u) sig’imdagi tok vektori is dan 90° ilgarilab ketadi. qarshilikdagi tok vektori ig esa u bilan bir fazada bo’lib, ustma-ust tushadi. so’ngra umumiy tok vektori іs, іg larning geometrik yig’indisidan keltirib chiqariladi. umumiy va sig’imi tok vektorlari orasidagi burchak esa burchagini ifodalaydi. sig’im va qarshiliklar o’zaro ketma–ket ulangan hol uchun aktiv quvvat (2.1– rasm, a) (2.3) bu yerda, z — to’liq qarshilik. xuddi shuningdek, sig’im va qarshilik o’zaro parallel ulangan zanjir uchun (2.3–rasm, b): (2.4) (2.5) bunda ra - aktiv quvvat, vt; u- zanjirdagi kuchlanish, v; c —sig’im, f. …

4 / 4

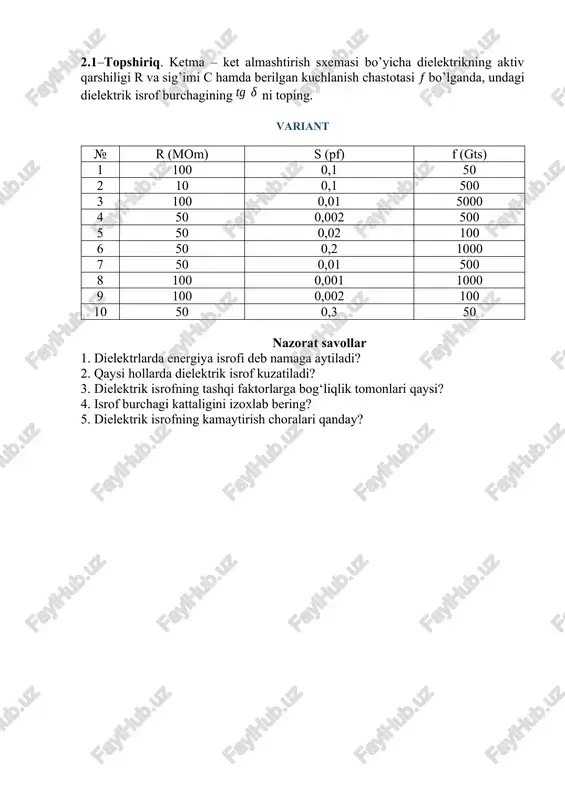

qancha yaxshi bo’lsa, tg qiymati shuncha kichik bo’ladi: (tg =210–4 5 10–4 ). 2.1–topshiriq. ketma – ket almashtirish sxemasi bo’yicha dielektrikning aktiv qarshiligi r va sig’imi c hamda berilgan kuchlanish chastotasi bo’lganda, undagi dielektrik isrof burchagining ni toping. variant № r (mom) s (pf) f (gts) 1 100 0,1 50 2 10 0,1 500 3 100 0,01 5000 4 50 0,002 500 5 50 0,02 100 6 50 0,2 1000 7 50 0,01 500 8 100 0,001 1000 9 100 0,002 100 10 50 0,3 50 nazorat savollar 1. dielektrlarda energiya isrofi deb namaga aytiladi? 2. qaysi hollarda dielektrik isrof kuzatiladi? 3. dielektrik isrofning tashqi faktorlarga bog‘liqlik tomonlari qaysi? 4. isrof burchagi kattaligini izoxlab bering? 5. dielektrik isrofning kamaytirish choralari qanday? image3.png image4.wmf oleobject4.bin oleobject5.bin image5.wmf oleobject6.bin image6.wmf oleobject7.bin image7.wmf oleobject8.bin image8.wmf oleobject9.bin image9.wmf oleobject10.bin image10.wmf oleobject11.bin image11.wmf oleobject12.bin image12.wmf oleobject13.bin image13.wmf oleobject14.bin image1.wmf oleobject1.bin oleobject2.bin image2.wmf oleobject3.bin s u …
