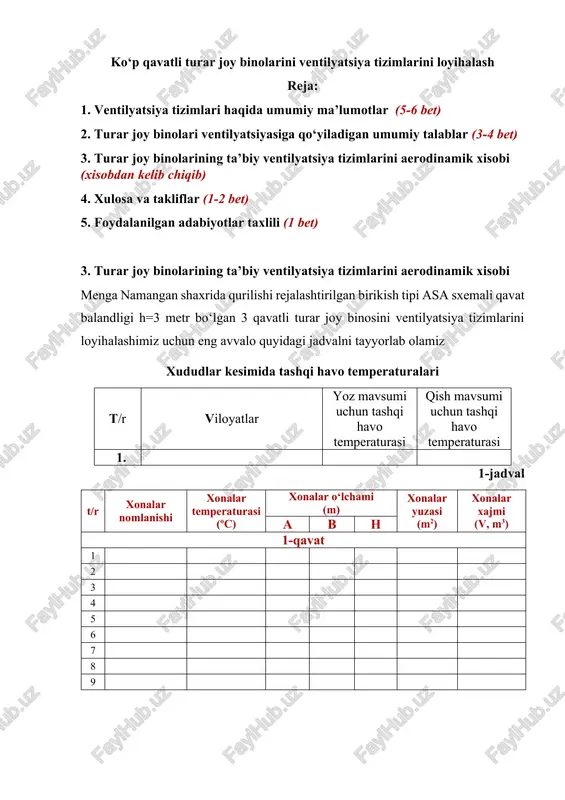

ko‘p qavatli turar joy binolarini ventilyatsiya tizimlarini loyihalash reja: 1. ventilyatsiya tizimlari haqida umumiy ma’lumotlar (5-6 bet) 2. turar joy binolari ventilyatsiyasiga qo‘yiladigan umumiy talablar (3-4 bet) 3. turar joy binolarining ta’biy ventilyatsiya tizimlarini aerodinamik xisobi (xisobdan kelib chiqib) 4. xulosa va takliflar (1-2 bet) 5. foydalanilgan adabiyotlar taxlili (1 bet) 3. turar joy binolarining ta’biy ventilyatsiya tizimlarini aerodinamik xisobi menga namangan shaxrida qurilishi rejalashtirilgan birikish tipi asa sxemali qavat balandligi h=3 metr bo‘lgan 3 qavatli turar joy binosini ventilyatsiya tizimlarini loyihalashimiz uchun eng avvalo quyidagi jadvalni tayyorlab olamiz xududlar kesimida tashqi havo temperaturalari t/r viloyatlar yoz mavsumi uchun tashqi havo temperaturasi qish mavsumi uchun tashqi havo temperaturasi 1. 1-jadval t/r xonalar nomlanishi xonalar temperaturasi (ºc) xonalar o‘lchami (m) xonalar yuzasi (m2) xonalar xajmi (v, m3) a b h 1-qavat 1 2 3 4 5 6 7 8 9 3.1. havo almashinuvi miqdorini aniqlash (l, m³/soat) buning uchun har bir …

2 / 6

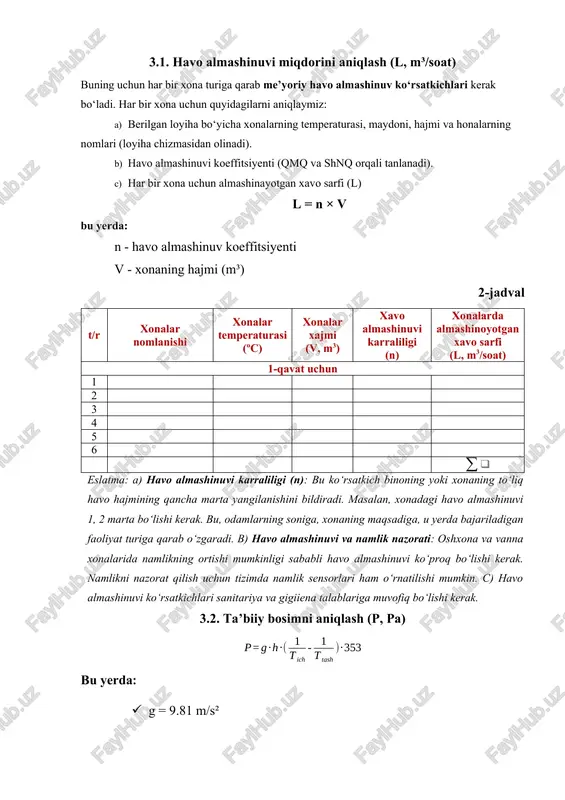

iyat turiga qarab o‘zgaradi. b) havo almashinuvi va namlik nazorati: oshxona va vanna xonalarida namlikning ortishi mumkinligi sababli havo almashinuvi ko‘proq bo‘lishi kerak. namlikni nazorat qilish uchun tizimda namlik sensorlari ham o‘rnatilishi mumkin. c) havo almashinuvi ko‘rsatkichlari sanitariya va gigiiena talablariga muvofiq bo‘lishi kerak. 3.2. ta’biiy bosimni aniqlash (p, pa) bu yerda: · g = 9.81 m/s² · hi – kanal balandligi (m), buni binoning qirqimini chizib olib aniqlanadi · tich – xona ichidagi harorat (k), odatda · ttash – tashqi havo harorati (k), masalan, 3-jadval t/r xonalar nomlanishi xonalar ichki temperaturasi (ºc) tashqi temperaturasi (ºc) bino joylashgan xudud bo‘yicha qabul qilinadi kanal balandligi (hi, m), ta’biiy bosim miqdori (p, pa) yoz qish yoz qish 1-qavat uchun 1 2 3 4 5 6 ..... ......... eslatma: manfiy natija – bu shuni anglatadiki, tashqarida ichkariga nisbatan sovuq, ya’ni ichkaridan tashqariga tabiiy havo chiqadi. bu shamollatish uchun normal holat. 3.3. havo kanali …

3 / 6

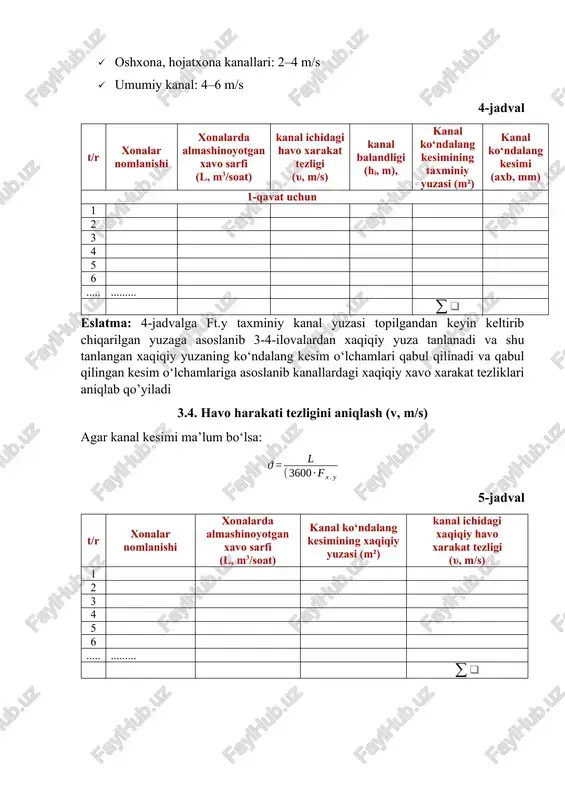

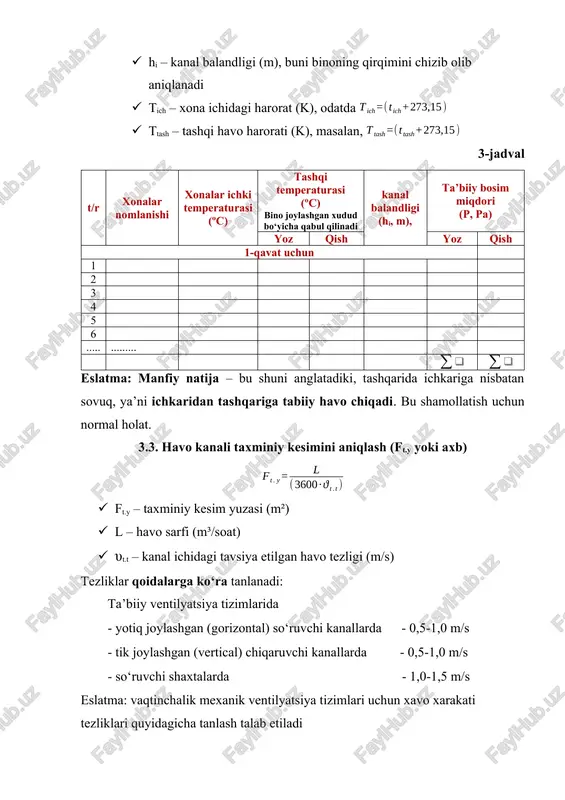

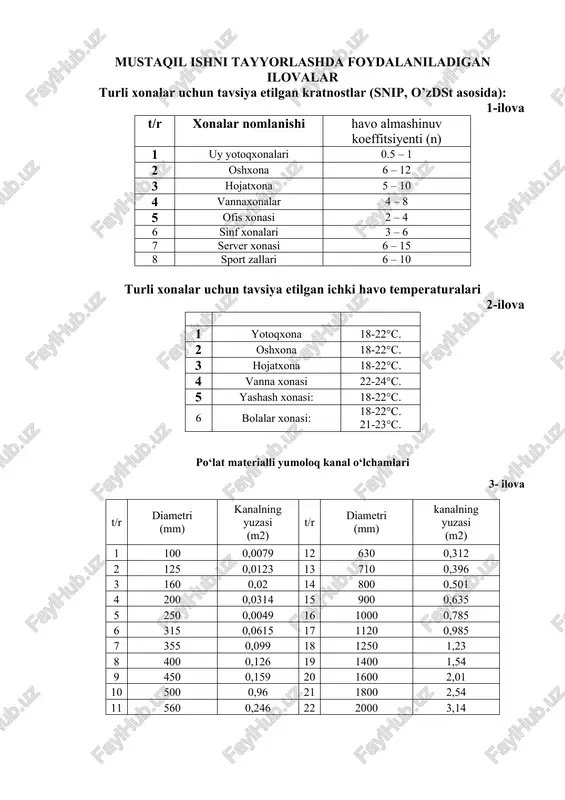

ardan xaqiqiy yuza tanlanadi va shu tanlangan xaqiqiy yuzaning ko‘ndalang kesim o‘lchamlari qabul qilinadi va qabul qilingan kesim o‘lchamlariga asoslanib kanallardagi xaqiqiy xavo xarakat tezliklari aniqlab qo’yiladi 3.4. havo harakati tezligini aniqlash (v, m/s) agar kanal kesimi ma’lum bo‘lsa: 5-jadval t/r xonalar nomlanishi xonalarda almashinoyotgan xavo sarfi (l, m3/soat) kanal ko‘ndalang kesimining xaqiqiy yuzasi (m²) kanal ichidagi xaqiqiy havo xarakat tezligi (υ, m/s) 1 2 3 4 5 6 ..... ......... mustaqil ishni tayyorlashda foydalaniladigan ilovalar turli xonalar uchun tavsiya etilgan kratnostlar (snip, o’zdst asosida): 1-ilova t/r xonalar nomlanishi havo almashinuv koeffitsiyenti (n) 1 uy yotoqxonalari 0.5 – 1 2 oshxona 6 – 12 3 hojatxona 5 – 10 4 vannaxonalar 4 – 8 5 ofis xonasi 2 – 4 6 sinf xonalari 3 – 6 7 server xonasi 6 – 15 8 sport zallari 6 – 10 turli xonalar uchun tavsiya etilgan ichki havo temperaturalari 2-ilova 1 yotoqxona 18-22°c. …

4 / 6

27 1000x1600 1,6 12 400x800 0,32 28 1000x2000 2 13 500x500 0,25 29 1250x1250 1,5625 14 500x600 0,3 30 1250x1600 2 15 500x800 0,4 31 1250x2000 2,5 16 500x1000 0,5 32 1600x2000 3,2

5 / 6
