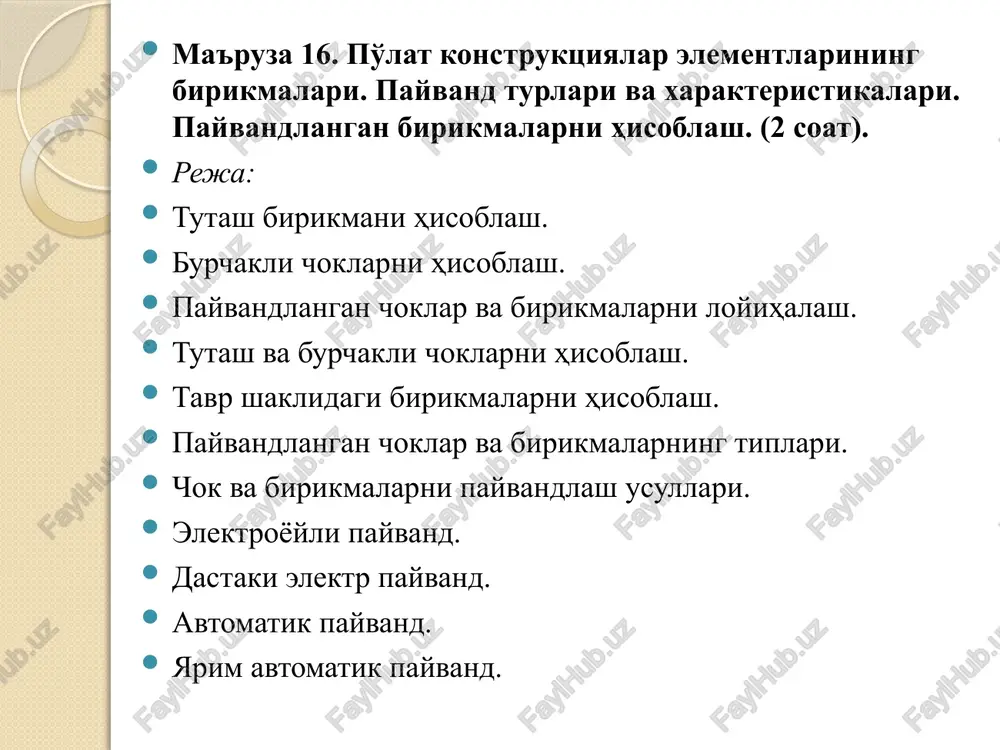

slayd 1 ma'ruza 16. po'lat konstruktsiyalar elementlarining birikmalari. payvand turlari va xarakteristikalari. payvandlangan birikmalarni hisoblash. (2 soat). reja: tutash birikmani hisoblash. burchakli choklarni hisoblash. payvandlangan choklar va birikmalarni loyihalash. tutash va burchakli choklarni hisoblash. tavr shaklidagi birikmalarni hisoblash. payvandlangan choklar va birikmalarning tiplari. chok va birikmalarni payvandlash usullari. elektroyoyli payvand. dastaki elektr payvand. avtomatik payvand. yarim avtomatik payvand. payvandlangan birikmalar. po'lat konstruktsiyalar birikmalarining eng ko'p tarqalgan xili elektropayvandli birikmalardir. bunda eng ko'p elektro yoyli (dastaki, avtomatik va yarim avtomatik) payvand qo'llaniladi. elektroshlakli va tutash elektropayvanddan kamroq foydalaniladi. payvandning ko'p qo'llanilishi (birikmalarning 90% dan ortiqi) uning boshqa birikma xillariga nisbatan afzalligidadir. po'lat konstruktsiyalarning elementlari asosan elektr yoyi bilan: avtomatik, yarim avtomatik yoki dastaki usullarda payvandlab biriktiriladi. payvanddash jarayonida shu joyning o'zida intensiv qizish yuz beradi, bu qizish konstruktsiyalarda qaytarilmaydigan deformatsiyalar sodir bo'lishiga sabab bo'ladi. payvandlangan choklar sovishida kirishish deformatsiyalari paydo bo'ladi. ular payvandlanayotgan konstruktsiyalarda kuchlanishlarni vujudga keltirishi mumkin. qurilish po'lati kabi …

2 / 12

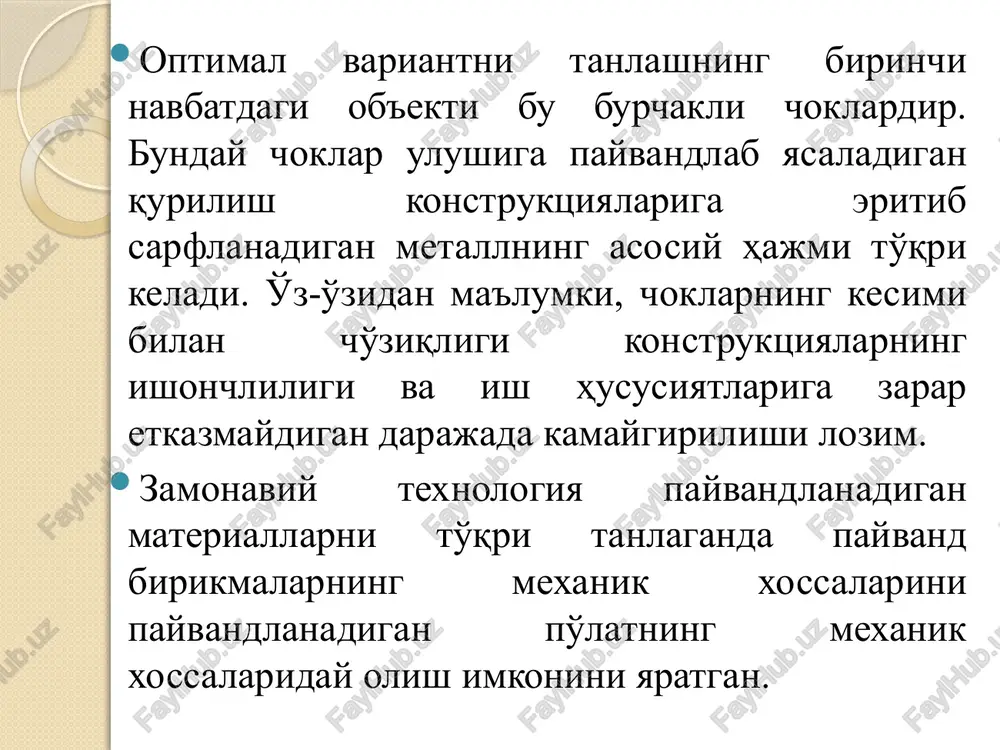

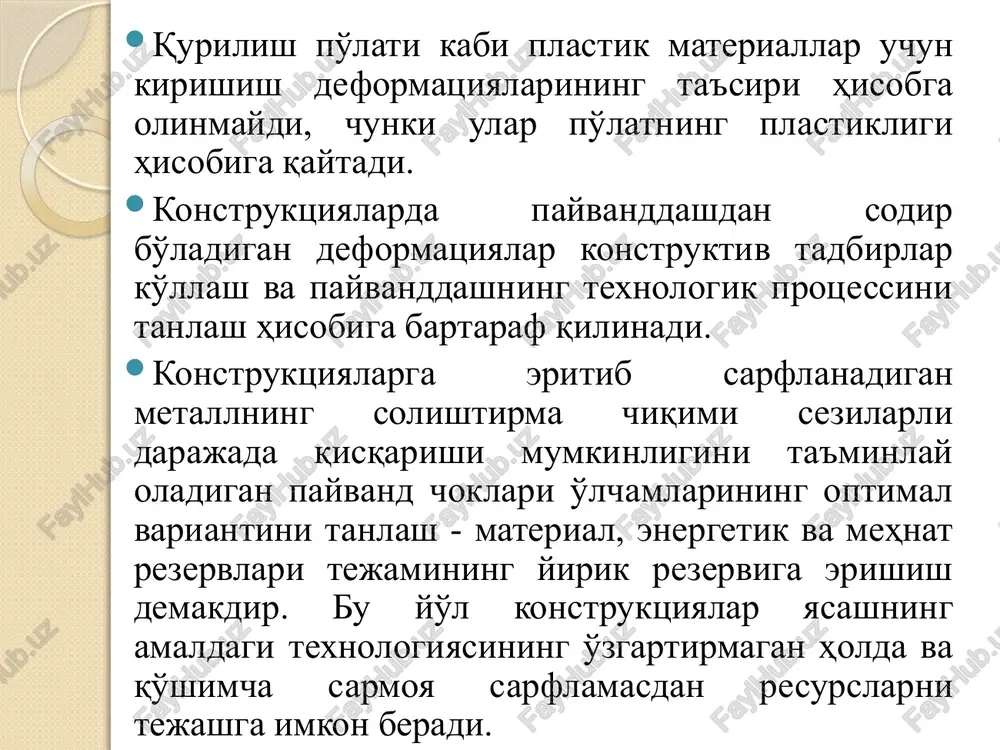

ishish demakdir. bu yo'l konstruktsiyalar yasashning amaldagi texnologiyasining o'zgartirmagan holda va qo'shimcha sarmoya sarflamasdan resurslarni tejashga imkon beradi. optimal variantni tanlashning birinchi navbatdagi ob'ekti bu burchakli choklardir. bunday choklar ulushiga payvandlab yasaladigan qurilish konstruktsiyalariga eritib sarflanadigan metallning asosiy hajmi to'qri keladi. o'z-o'zidan ma'lumki, choklarning kesimi bilan cho'ziqligi konstruktsiyalarning ishonchliligi va ish hususiyatlariga zarar etkazmaydigan darajada kamaygirilishi lozim. zamonaviy texnologiya payvandlanadigan materiallarni to'qri tanlaganda payvand birikmalarning mexanik xossalarini payvandlanadigan po'latning mexanik xossalariday olish imkonini yaratgan. chok metallining vaqtinchalik qarshiligi rwun (erigan metall mustahkamligi) biriktiriladigan element po'latining vaqtinchalik qarshiligidan kam bo'lmasligi lozim, ya'ni. rwun > run 91-rasm. payvand birikmalarning xillari: a-tutashish joyiga qilinadigan choklar; b-burchaklarga qilinadigan choklar; v – tutashish joyi birikmasi; g – ustquyma bilan biriktirish; d-tavr shakliga keltirib biriktirish, e-xuddi shunday, burchak shakliga. 92-rasm. tutash payvand birikmalarning chetlariga ishlov betish. 93-rasm. har xil qalinlikdagi listlarda tutash choklarning tuzilishi. 94-rasm. flangli choklar bilan biriktirish (a), kuch chiziqi oqimining yo'nalishi va kuchlanishlarning …

3 / 12

lardagi kabi olib boriladi. ikkinchi holda chok to'la payvandlanadi va uni hisoblashda tegishlicha tutash choklarining hisobiy qarshiliklarini (rwy, rwu va rws) kiritib, tutash chok kabi hisoblanadi. 97-rasm. burchakli chokni hisoblashga doir. 98-rasm. payvandli choklarning birikishi. image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png /docprops/thumbnail.jpeg

4 / 12

po'lat konstruktsiyalar elementlarining birikmalari - Page 4

5 / 12

po'lat konstruktsiyalar elementlarining birikmalari - Page 5
