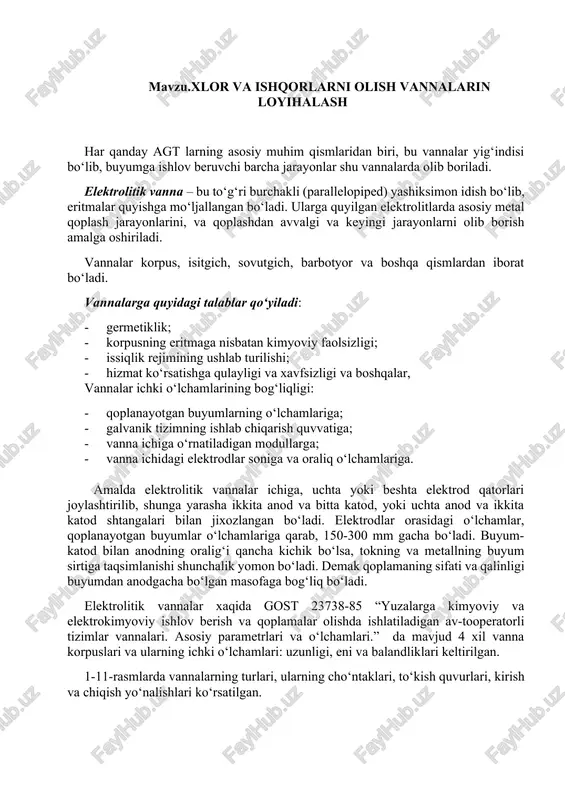

mavzu.xlor va ishqorlarni olish vannalarin loyihalash har qanday agt larning asosiy muhim qismlaridan biri, bu vannalar yig‘indisi bo‘lib, buyumga ishlov beruvchi barcha jarayonlar shu vannalarda olib boriladi. elektrolitik vanna – bu to‘g‘ri burchakli (parallelopiped) yashiksimon idish bo‘lib, eritmalar quyishga mo‘ljallangan bo‘ladi. ularga quyilgan elektrolitlarda asosiy metal qoplash jarayonlarini, va qoplashdan avvalgi va keyingi jarayonlarni olib borish amalga oshiriladi. vannalar korpus, isitgich, sovutgich, barbotyor va boshqa qismlardan iborat bo‘ladi. vannalarga quyidagi talablar qo‘yiladi: · germetiklik; · korpusning eritmaga nisbatan kimyoviy faolsizligi; · issiqlik rejimining ushlab turilishi; · hizmat ko‘rsatishga qulayligi va xavfsizligi va boshqalar, vannalar ichki o‘lchamlarining bog‘liqligi: · qoplanayotgan buyumlarning o‘lchamlariga; · galvanik tizimning ishlab chiqarish quvvatiga; · vanna ichiga o‘rnatiladigan modullarga; · vanna ichidagi elektrodlar soniga va oraliq o‘lchamlariga. amalda elektrolitik vannalar ichiga, uchta yoki beshta elektrod qatorlari joylashtirilib, shunga yarasha ikkita anod va bitta katod, yoki uchta anod va ikkita katod shtangalari bilan jixozlangan bo‘ladi. elektrodlar orasidagi o‘lchamlar, …

2 / 9

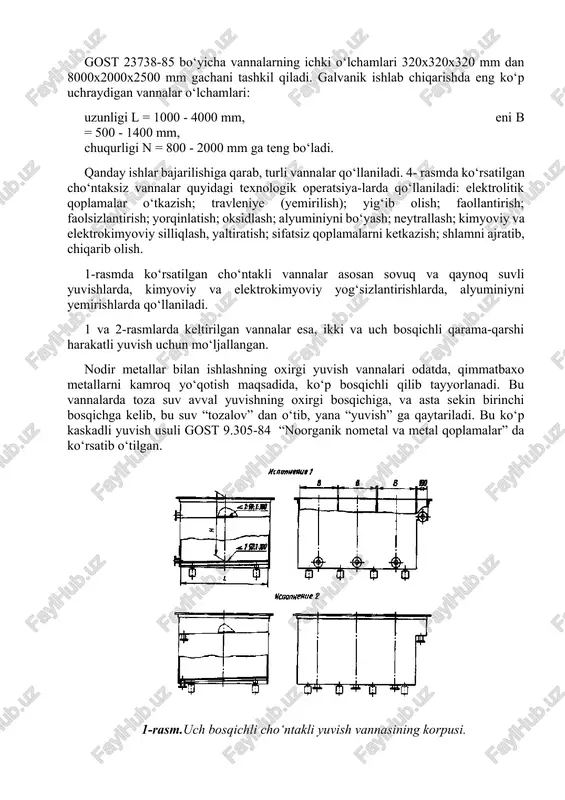

85 bo‘yicha vannalarning ichki o‘lchamlari 320x320x320 mm dan 8000x2000x2500 mm gachani tashkil qiladi. galvanik ishlab chiqarishda eng ko‘p uchraydigan vannalar o‘lchamlari: uzunligi l = 1000 - 4000 mm, eni b = 500 - 1400 mm, chuqurligi n = 800 - 2000 mm ga teng bo‘ladi. qanday ishlar bajarilishiga qarab, turli vannalar qo‘llaniladi. 4- rasmda ko‘rsatilgan cho‘ntaksiz vannalar quyidagi texnologik operatsiya-larda qo‘llaniladi: elektrolitik qoplamalar o‘tkazish; travleniye (yemirilish); yig‘ib olish; faollantirish; faolsizlantirish; yorqinlatish; oksidlash; alyuminiyni bo‘yash; neytrallash; kimyoviy va elektrokimyoviy silliqlash, yaltiratish; sifatsiz qoplamalarni ketkazish; shlamni ajratib, chiqarib olish. 1-rasmda ko‘rsatilgan cho‘ntakli vannalar asosan sovuq va qaynoq suvli yuvishlarda, kimyoviy va elektrokimyoviy yog‘sizlantirishlarda, alyuminiyni yemirishlarda qo‘llaniladi. 1 va 2-rasmlarda keltirilgan vannalar esa, ikki va uch bosqichli qarama-qarshi harakatli yuvish uchun mo‘ljallangan. nodir metallar bilan ishlashning oxirgi yuvish vannalari odatda, qimmatbaxo metallarni kamroq yo‘qotish maqsadida, ko‘p bosqichli qilib tayyorlanadi. bu vannalarda toza suv avval yuvishning oxirgi bosqichiga, va asta sekin birinchi bosqichga kelib, …

3 / 9

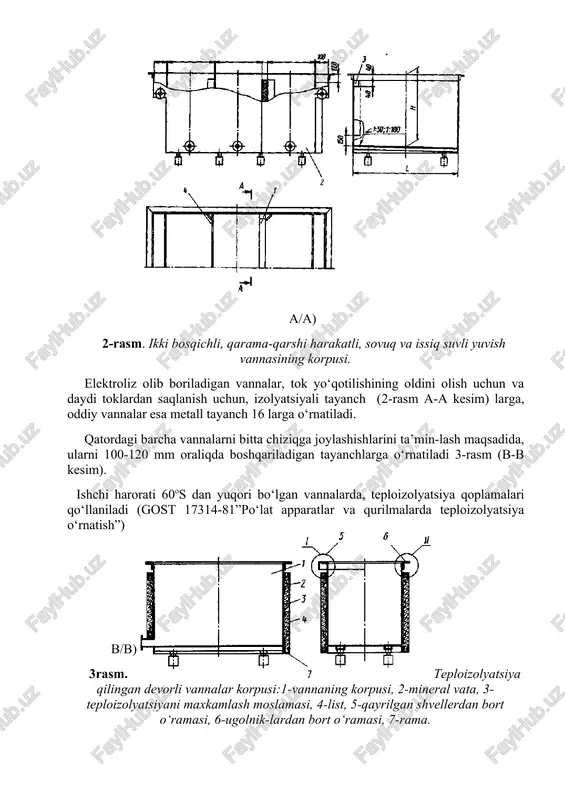

yuqori bo‘lgan vannalarda, teploizolyatsiya qoplamalari qo‘llaniladi (gost 17314-81”po‘lat apparatlar va qurilmalarda teploizolyatsiya o‘rnatish”) b/b) 3rasm. teploizolyatsiya qilingan devorli vannalar korpusi:1-vannaning korpusi, 2-mineral vata, 3-teploizolyatsiyani maxkamlash moslamasi, 4-list, 5-qayrilgan shvellerdan bort o‘ramasi, 6-ugolnik-lardan bort o‘ramasi, 7-rama. 4-rasm. vanna korpusining tuzilishi: 1,3-korpusning yon devorlari, 2,5-egilgan shvellerdan belbog‘, 4-shvellerlar, 6-korpus tubi, 7-platina, 8-vtulka, 9-vint, 10-po‘lat vtulka, 11,22-prokladka, 12,21-farfor izolyator, 13-tayanch, 14-vertikal stoyka, 15,16-o‘zgaruvchi tayanch, 17-yuk vinti, 18-gayka, 19-kontrgayka, 20-yuk vintinig sferik asosi, 23-asos, 24-rezbali qopqoq, 25-vannaning tubi, 26-vtulka. 5-rasm. vanna tubiga o‘rnatiluvchi suv bug‘ili isitgich. 6-rasm. vanna yoniga o‘rnatiluvchi suv bug‘ili isitgich. 7-rasm.suv ko‘ylakli vanna: 1-ko‘ylakka suv beruvchi quvur, 2-troynik, 3-ko‘ylakdan suv to‘kuvchi quvur, 4-tayanch, 5-zmeyevik, 6-ishchi vannaning oyoqlari, 7-yuqorigi ugolnikli bog‘lama, 8-himoyalovchi oyoqlar, 9-tashqi vanna, 10-ishchi vanna, 11-voronka, 12-to‘kuvchi quvur. 8-rasm. suv bug‘i ko‘ylakli vanna: 1-tashqi vanna, 2-ishchi vanna, 3-troynik, 4-barboter, 5-ko‘ylakdan suv to‘kuvchi quvur, 6-vannaning oyoqlari, 7,10- ugol-nikli bog‘lama, 8-ishchi vannaning oyoqlari, 9-tayanch, 11-voronka, 12-to‘kuvchi quvur 9-rasm. elektr isitgichning tuzilishi:1-metal quvur, …

4 / 9

meyevigi, 6-elektr isitgich, 7-plastina, 8-zichlovchi prokladka, 9-qopqoq, 10-isitgich flanetslari, 11-himoya ayvoni, 12-voronka, 13-to‘kuvchi quvur. galvanika sexlarida vannalardagi eritmalarni isitish uchun, issiq-lik tashuvchi material sifatida, to‘yintirilgan va qizdirilgan suv bug‘i, elektr energiyasi, qizdirilgan suvlar qo‘llaniladi. issiqlik tashuvchidan qat’iy nazar vannalar ikki xil usulda isitiladi: -isituvchi element suv ko‘ylagiga joylashtiriladi; -eritma ichiga to‘g‘ridan to‘g‘ri isituvchi element joylashtiriladi (9,10-rasmlar); -isituvchi ten lar eritma ichiga o‘rnatiladi (11-rasm). hozirgi vaqtlarda ko‘p sonli turli isitish moslamalari ichida eng qulayi, vanna devorlarini ikki qavat qilib, suv ko‘ylagi xosil qilib, orasiga issiqlik tashuvchi suyuqliklar: suv, glitserin, kerosin va xokazolarni quyib, elektr ten lar yordamida kerakli haroratda ushlab turish orqali jarayonga kerakli sharoitlar yaratiladi. vannadagi eritma isituvchi element materialiga kimyoviy faolsiz xollarda vanna tubiga yoki yon devorlariga zmeyeviklar xolida o‘rnatiladi. zmeyeviklar tayyorlashda ishlatiladigan materiallarning eritmaning tarkibiga bog‘liqligi: -oz uglerodli po‘latlar – ishqorlarga va ichimlik suviga chidamli; -zanglamaydigan po‘lat – agressiv mineral kislotalar eritmalarida, oz miqdorda azot kislotasi mavjudligida, xlorid …

5 / 9

tik aralashtirgich bo‘lib, bir tomonlari birlashtirilgan, quvurlar 1.1-1.5 mm li teshikchalar to‘g‘ri chiziqda joylashtirilgan. barcha teshikchalar yig‘indisi quvur ko‘ndalang kesimi yuzasidan 1.5-1.8 marta kam bo‘ladi. uzunligi 2 metrli vannalarda parallel qilib uchta quvurlar joylashtiriladi. -mexanik aralashtirgichlar – krilchatka bilan jixozlangan elektr motordan iborat bo‘lib, kam ishlatiladi. vannalarning texnologik yo‘ldoshlari ikki xil kassetalar xolida bo‘ladi: 1-xil – ko‘chiriluvchi ilgichli shtangalar, ko‘chib yuruvchi barabanli shtanga, ko‘chib yuruvchi korzina yoki savatli shtanga; 2-xil – vannadagi tayanchlarga joylashadigan sapfali barabanlar. shtangalar va barabanlar xam vannaga maxkam joylashtiruvchi moslamalar sapfalarga, ham manipulyatorlarga maxkam ilinadigan moslamalar transport kronshteynlariga ega bo‘ladi. ilgichli shtangalar yirik buyumlarni katod qilib ilib ishlov berish uchun hizmat qilsa, barabanli shtanga, korzina va savatli shtanga va barabanlar mayda detallarga ishlov berish uchun qo‘llaniladi. image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.jpeg image12.jpeg image13.png image1.png image2.png image3.png
