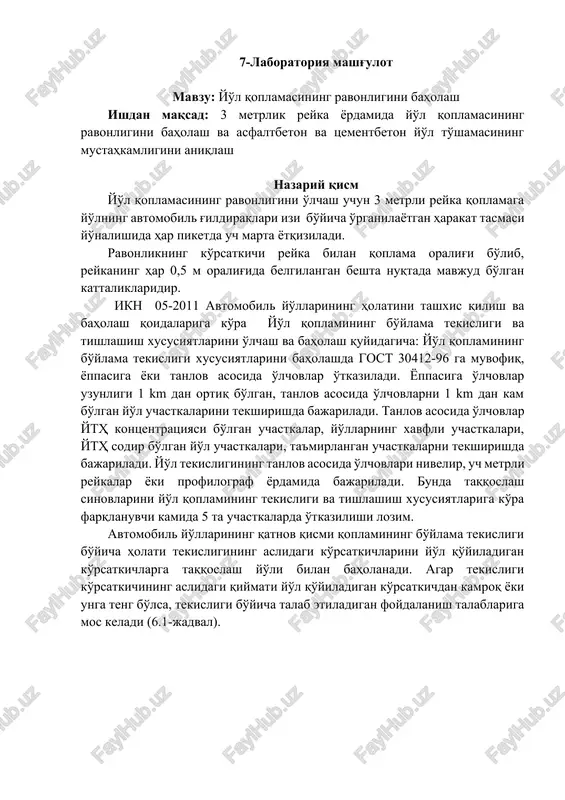

7-laboratoriya mashg'ulot mavzu: yo'l qoplamasining ravonligini baholash ishdan maqsad: 3 metrlik reyka yordamida yo'l qoplamasining ravonligini baholash va asfaltbeton va tsementbeton yo'l to'shamasining mustahkamligini aniqlash nazariy qism yo'l qoplamasining ravonligini o'lchash uchun 3 metrli reyka qoplamaga yo'lning avtomobil g'ildiraklari izi bo'yicha o'rganilayotgan harakat tasmasi yo'nalishida har piketda uch marta yotqiziladi. ravonlikning ko'rsatkichi reyka bilan qoplama oralig'i bo'lib, reykaning har 0,5 m oralig'ida belgilangan beshta nuqtada mavjud bo'lgan kattaliklaridir. ikn 05-2011 avtomobil yo'llarining holatini tashxis qilish va baholash qoidalariga ko'ra yo'l qoplamining bo'ylama tekisligi va tishlashish xususiyatlarini o'lchash va baholash quyidagicha: yo'l qoplamining bo'ylama tekisligi xususiyatlarini baholashda gost 30412-96 ga muvofiq, yoppasiga yoki tanlov asosida o'lchovlar o'tkaziladi. yoppasiga o'lchovlar uzunligi 1 km dan ortiq bo'lgan, tanlov asosida o'lchovlarni 1 km dan kam bo'lgan yo'l uchastkalarini tekshirishda bajariladi. tanlov asosida o'lchovlar yth kontsentratsiyasi bo'lgan uchastkalar, yo'llarning xavfli uchastkalari, yth sodir bo'lgan yo'l uchastkalari, ta'mirlangan uchastkalarni tekshirishda bajariladi. yo'l tekisligining tanlov asosida o'lchovlari …

2 / 7

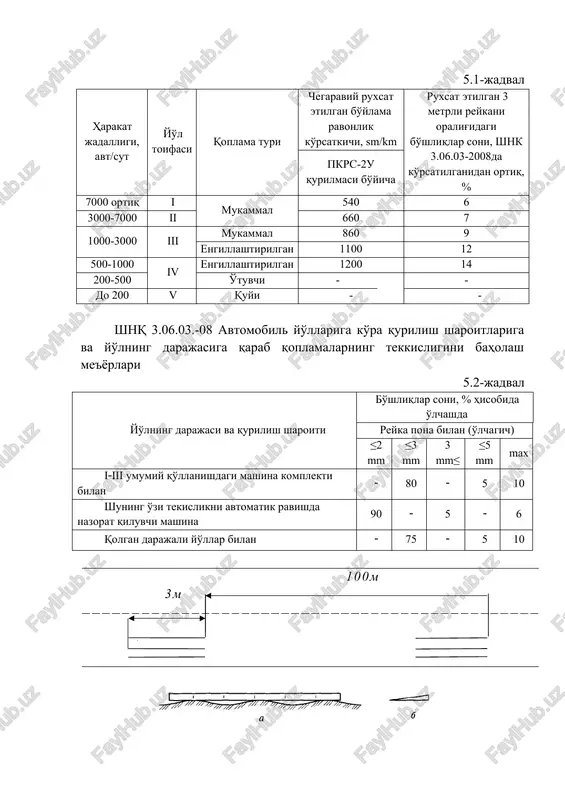

sat etilgan bo'ylama ravonlik ko'rsatkichi, sm/km ruxsat etilgan 3 metrli reykani oralig'idagi bo'shliqlar soni, shnk 3.06.03-2008da ko'rsatilganidan ortiq, % pkrs-2u qurilmasi bo'yicha 7000 ortiq i mukammal 540 6 3000-7000 ii 660 7 1000-3000 iii mukammal 860 9 engillashtirilgan 1100 12 500-1000 iv engillashtirilgan 1200 14 200-500 o'tuvchi - - do 200 v quyi - - shnq 3.06.03.-08 avtomobil yo'llariga ko'ra qurilish sharoitlariga va yo'lning darajasiga qarab qoplamalarning tekkisligini baholash me'yorlari 5.2-jadval yo'lning darajasi va qurilish sharoiti bo'shliqlar soni, % hisobida o'lchashda reyka pona bilan (o'lchagich) ≤2 mm ≤3 mm 3 mm≤ ≤5 mm max iiii umumiy qo'llanishdagi mashina komplekti bilan 80 5 10 shuning o'zi tekislikni avtomatik ravishda nazorat qiluvchi mashina 90 5 6 qolgan darajali yo'llar bilan 75 5 10 100m 3m 5.1-rasm. uch metrli reyka (a) bilan o'lchovli klin (b) uch metrli reyka yordamida yo'l qoplamasining ravonligini o'lchash natijalari ish jurnaliga yoziladi (ilova a). olingan natijani qat'iy belgilangan …

3 / 7

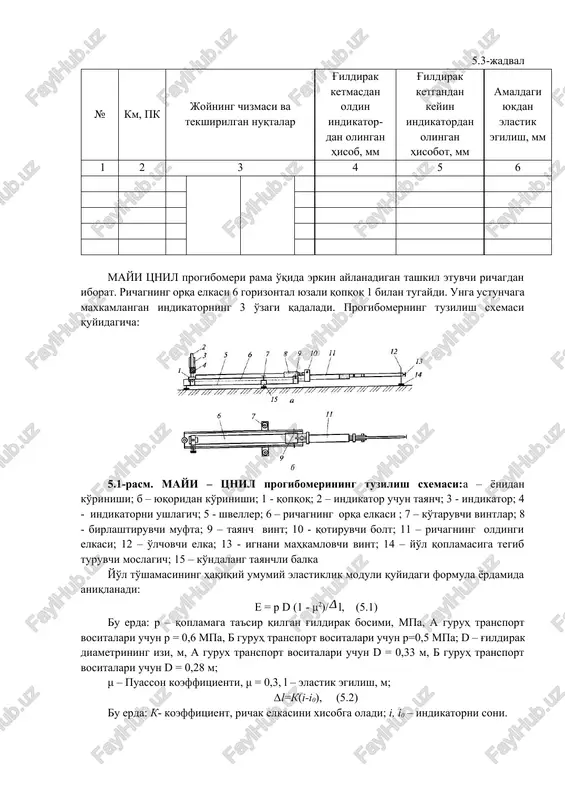

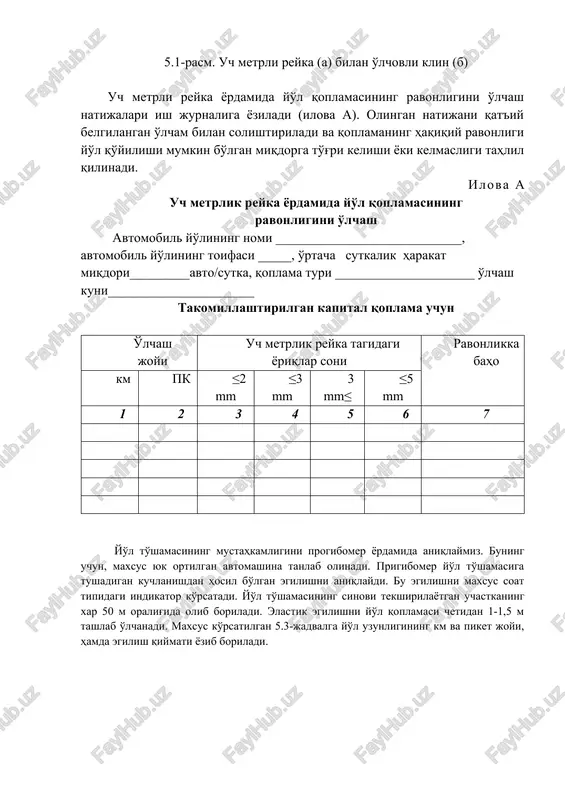

riladi. elastik egilishni yo'l qoplamasi chetidan 1-1,5 m tashlab o'lchanadi. maxsus ko'rsatilgan 5.3-jadvalga yo'l uzunligining km va piket joyi, hamda egilish qiymati yozib boriladi. 5.3-jadval № km, pk joyning chizmasi va tekshirilgan nuqtalar g'ildirak ketmasdan oldin indikator-dan olingan hisob, mm g'ildirak ketgandan keyin indikatordan olingan hisobot, mm amaldagi yukdan elastik egilish, mm 1 2 3 4 5 6 mayi tsnil progibomeri rama o'qida erkin aylanadigan tashkil etuvchi richagdan iborat. richagning orqa elkasi 6 gorizontal yuzali qopqoq 1 bilan tugaydi. unga ustunchaga maxkamlangan indikatorning 3 o'zagi qadaladi. progibomerning tuzilish sxemasi quyidagicha: 5.1-rasm. mayi – tsnil progibomerining tuzilish sxemasi:a – yonidan ko'rinishi; b – yuqoridan ko'rinishi; 1 - qopqoq; 2 – indikator uchun tayanch; 3 - indikator; 4 - indikatorni ushlagich; 5 - shveller; 6 – richagning orqa elkasi ; 7 – ko'taruvchi vintlar; 8 - birlashtiruvchi mufta; 9 – tayanch vint; 10 - qotiruvchi bolt; 11 – richagning oldingi elkasi; 12 …

4 / 7

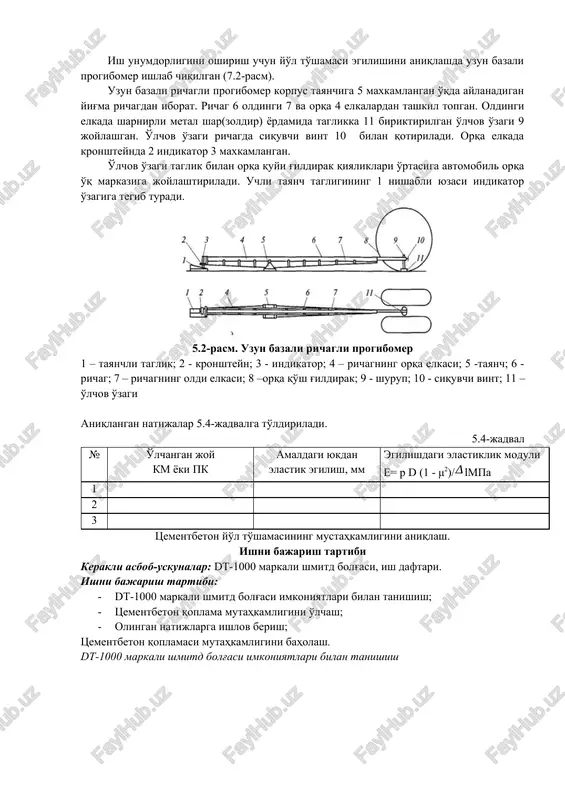

il topgan. oldingi elkada sharnirli metal shar(zoldir) yordamida taglikka 11 biriktirilgan o'lchov o'zagi 9 joylashgan. o'lchov o'zagi richagda siquvchi vint 10 bilan qotiriladi. orqa elkada kronshteynda 2 indikator 3 maxkamlangan. o'lchov o'zagi taglik bilan orqa quyi g'ildirak qiyaliklari o'rtasiga avtomobil orqa o'q markaziga joylashtiriladi. uchli tayanch tagligining 1 nishabli yuzasi indikator o'zagiga tegib turadi. 5.2-rasm. uzun bazali richagli progibomer 1 – tayanchli taglik; 2 - kronshteyn; 3 - indikator; 4 – richagning orqa elkasi; 5 -tayanch; 6 - richag; 7 – richagning oldi elkasi; 8 –orqa qo'sh g'ildirak; 9 - shurup; 10 - siquvchi vint; 11 – o'lchov o'zagi aniqlangan natijalar 5.4-jadvalga to'ldiriladi. 5.4-jadval № o'lchangan joy km yoki pk amaldagi yukdan elastik egilish, mm egilishdagi elastiklik moduli e= p d (1 - μ2)/lmpa 1 2 3 tsementbeton yo'l to'shamasining mustahkamligini aniqlash. ishni bajarish tartibi kerakli asbob-uskunalar: dt-1000 markali shmitd bolg'asi, ish daftari. ishni bajarish tartibi: · dt-1000 markali shmitd …

5 / 7

i shmitd bolg'asi bilan o'lchash nuqtalari qanday burchak ostida urilishiga bog'liq. natijalarga ishlov berish quyidagi jadvalda keltirilgan. 5.5-jadval r α-90 α-45 α α+45 α+90 r α-90 α-45 α α+45 α+90 20 125 115 38 370 350 320 280 260 21 135 125 39 380 370 340 300 280 22 145 135 110 40 400 380 350 310 295 23 160 145 120 41 410 400 370 330 310 24 170 160 130 42 425 415 380 345 325 25 180 170 140 100 53 440 430 400 360 340 26 198 185 158 115 44 460 450 420 380 360 27 210 200 165 130 105 45 470 460 430 395 375 28 220 210 180 140 120 46 490 480 450 410 390 29 238 220 190 150 138 47 500 495 465 430 410 30 250 238 210 170 145 48 520 510 480 445 430 31 260 …
