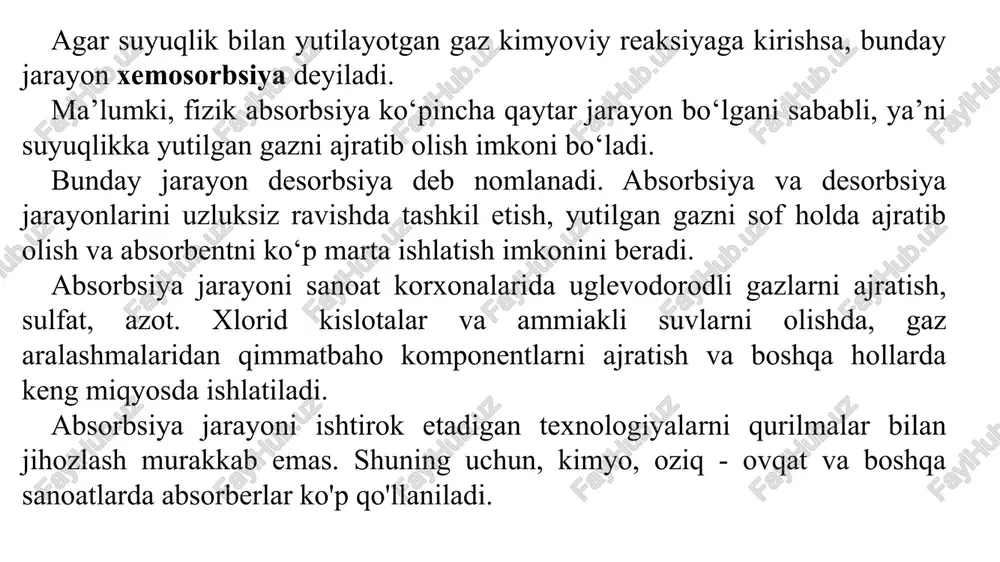

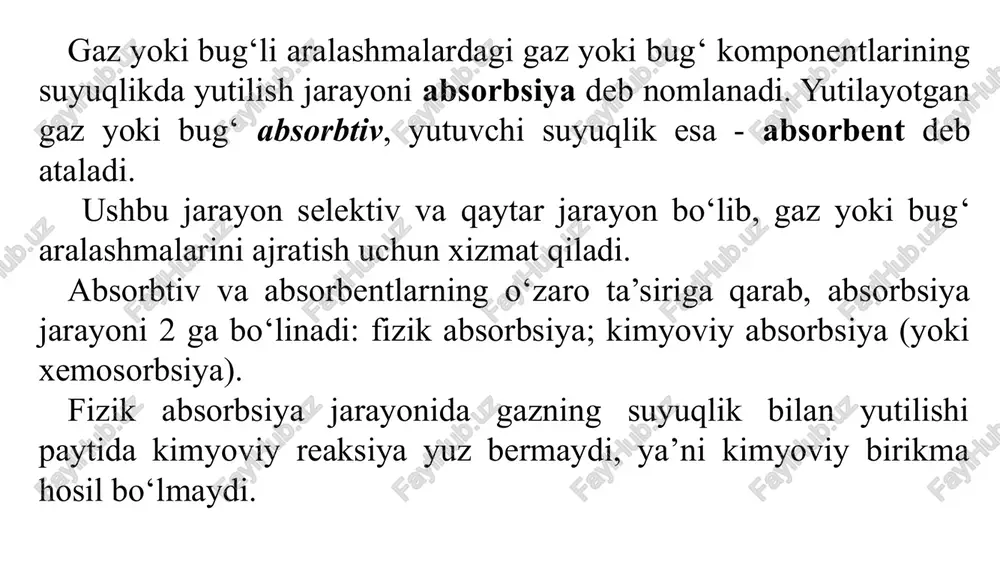

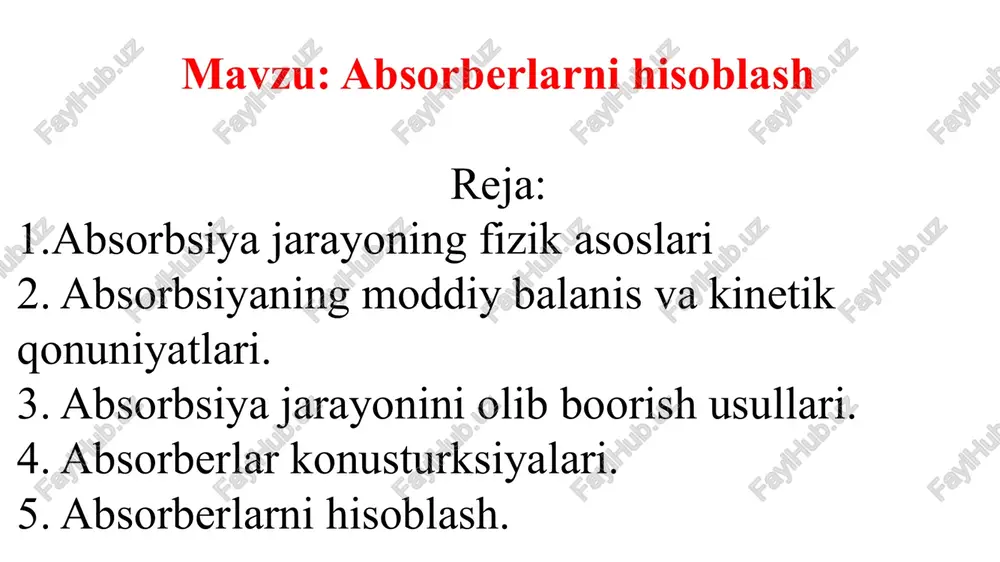

prezentatsiya powerpoint mavzu: absorberlarni hisoblash reja: absorbsiya jarayoning fizik asoslari 2. absorbsiyaning moddiy balanis va kinetik qonuniyatlari. 3. absorbsiya jarayonini olib boorish usullari. 4. absorberlar konusturksiyalari. 5. absorberlarni hisoblash. gaz yoki bug‘li aralashmalardagi gaz yoki bug‘ komponentlarining suyuqlikda yutilish jarayoni absorbsiya deb nomlanadi. yutilayotgan gaz yoki bug‘ absorbtiv, yutuvchi suyuqlik esa - absorbent deb ataladi. ushbu jarayon selektiv va qaytar jarayon bo‘lib, gaz yoki bug‘ aralashmalarini ajratish uchun xizmat qiladi. absorbtiv va absorbentlarning o‘zaro ta’siriga qarab, absorbsiya jarayoni 2 ga bo‘linadi: fizik absorbsiya; kimyoviy absorbsiya (yoki xemosorbsiya). fizik absorbsiya jarayonida gazning suyuqlik bilan yutilishi paytida kimyoviy reaksiya yuz bermaydi, ya’ni kimyoviy birikma hosil bo‘lmaydi. agar suyuqlik bilan yutilayotgan gaz kimyoviy reaksiyaga kirishsa, bunday jarayon xemosorbsiya deyiladi. ma’lumki, fizik absorbsiya ko‘pincha qaytar jarayon bo‘lgani sababli, ya’ni suyuqlikka yutilgan gazni ajratib olish imkoni bo‘ladi. bunday jarayon desorbsiya deb nomlanadi. absorbsiya va desorbsiya jarayonlarini uzluksiz ravishda tashkil etish, yutilgan gazni sof holda ajratib …

2 / 30

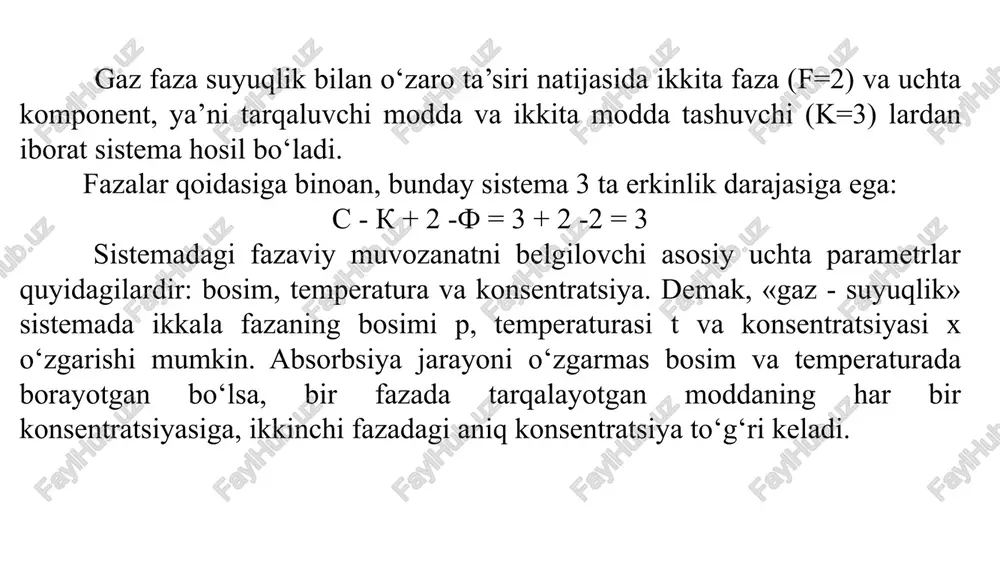

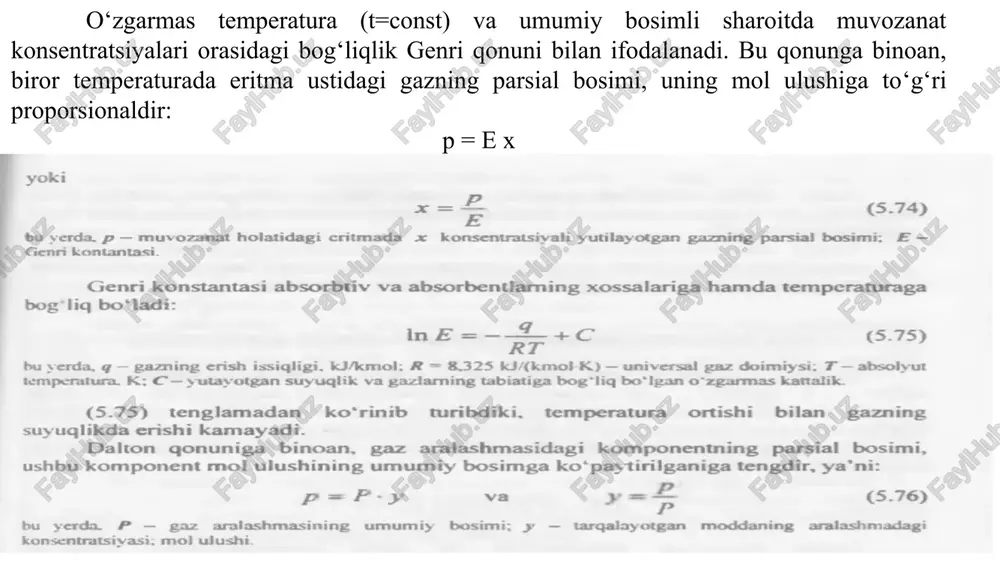

f = 3 + 2 -2 = 3 sistemadagi fazaviy muvozanatni belgilovchi asosiy uchta parametrlar quyidagilardir: bosim, temperatura va konsentratsiya. demak, «gaz - suyuqlik» sistemada ikkala fazaning bosimi p, temperaturasi t va konsentratsiyasi x o‘zgarishi mumkin. absorbsiya jarayoni o‘zgarmas bosim va temperaturada borayotgan bo‘lsa, bir fazada tarqalayotgan moddaning har bir konsentratsiyasiga, ikkinchi fazadagi aniq konsentratsiya to‘g‘ri keladi. o‘zgarmas temperatura (t=const) va umumiy bosimli sharoitda muvozanat konsentratsiyalari orasidagi bog‘liqlik genri qonuni bilan ifodalanadi. bu qonunga binoan, biror temperaturada eritma ustidagi gazning parsial bosimi, uning mol ulushiga to‘g‘ri proporsionaldir: p = e x 5 y = t -x shuni alohida ta’kidlash kerakki, o‘ta suyultiriigan eritmalar, hamda kichik bosimlarda o‘z xossalari bo‘yicha ideal suyuqliklarga o‘xshash eritmalar ham genri qonuniga bo‘ysunadi. yuqori konsentratsiyali eritmalar va katta bosimlarda gaz bilan suyuqlikning o‘zaro muvozanat holati genri qonuniga bo‘ysunmaydi, chunki fazalaming muvozanat konsentratsiyalari orasidagi bogmiqlik egri chiziq bilan ifodalanadi. adsorbsiyaning moddiy balansi va kinetik qonuniyatlari absorbentning solishtirma …

3 / 30

diffuziya usulida boradi. shuning uchun, absorbsiya jarayonida massa o'tkazishga bo'lgan qarshilik chegaraviy yupqa qatlamlar yig'indisidan iborat bo'iadi. suyuq, yupqa qatlamdagi massa o'tkazishga bo'lgan qarshilik 1/βy , gazdagi esa - m/β bo'lsa, massa o'tkazish koeffitsiyenti ushbu tenglamadan hisoblanadi. koeffitsiyent m ning kattaligi massa o‘tkazish tenglamasining tuzilishiga ham ta'sir etadi. yaxshi eriydigan gazlar uchun m ning qiymati juda kichik bo‘ladi. shuning uchun, suyuqlik fazasidagi diffuzion qarshilik ham kichikdir. 7/βy>>m/βx bo‘lgani uchun, tenglama quyidagicha yoziladi: ky = py ya’ni hamma diffuzion qarshilik suyuq fazada mujassamlangan bo‘ladi. absorbsiya jarayonini olib borish usullari xalq xo‘jaligining turli tarmoqlarida absorbsiya jarayonini tashkil etishda quyidagi prinsipial sxemalar qo‘llaniladi: - parallel yo‘nalishli; - qarama - qarshi yo‘nalishli; - bir pog‘onali, qisman resirkulatsiyali; - ko‘p pog‘onali, qisman resirkulatsiyali. parallel yo‘nalishli sxemada ko‘rsatilgan. bunda gaz oqim va absorbent parallel (bir xil) yo‘nalishda harakatlanadi. absorberga kirishda, absorbtiv konsentratsiyasi katta bo‘lgan gaz faza, absorbtiv konsentratsiyasi past bo‘lgan suyuq faza bilan to‘qnashuvda bo‘lsa, qurilmadan …

4 / 30

li sxemalari. bunday sxemalarda absorbent ko‘p marta o‘tadi. absorbent bo‘yicha resirkulatsiyali sxema keltirilgan. bunda, gaz faza absorberning tepa qismidan kirib, past qismidan chiqib ketsa, suyuq faza esa qurilmadan bir necha marta qaytarib o‘tkaziladi. absorberlar konstruksiyalari kimyo va neft-kimyosi sanoatlarida absorbsion qurilmalarining evolyutsiyasi texnologiyalarning umumiy rivojlanishi. ya’ni chiqindisiz yoki kam chiqindili katta quvvatli sistemalar yaratilishi bilan bevosita bog‘liqdir. qurilmalar quvvatini oshirish va sanoat korxonalarini shaharga yaqin joylashgan maydonlarga yig‘ish yangi, samarali va chiqindi gazlarni chuqur va to‘liq tozalovchi absorbsion qurilmalar yaratishni taqozo etadi. agar 25..35 yil avval bitta texnologik liniyadan chiqayotgan gazlar miqdori, chunonchi oddiy yoki qo‘shaloq superfosfat ishlab chiqarish korxonasiniki 30...40 ming m3/soatni tashkil etsa. hozirgi kundagi azotli, fosforli va kaliyli o‘g‘itlar ishlab chiqarish texnologiyalaridan chiqayotgan chiqindi gazlar hajmi 150-200 ming m3/soatdan ortiqdir. absorbsiya jarayoni fazalarni ajratuvchi yuzada sodir bo‘ladi. shuning uchun ham, suyuqlik va gaz fazalar to‘qnashuvda bo‘ladigan absorberlar yuzasi iloji boricha katta bo‘llishi kerak. massa almashinish yuzalarini tashkil …

5 / 30

r guruhiga turbali, list-nasadkali, ko‘tariladigan qatlamli absorberlar kiradi. turbali absorberlarda suyuqlik vertikal trubalarning tashqi yuzasidan pastga qarab oqib tushsa, gaz faza esa qarama - qarshi yo‘nalishda yuqoriga qarab harakatlanadi. qolgan turdagi absorberlarda ham fazalarning harakat yo‘nalishi turbali absorberlarnikiga o‘xshashdir. turbali absorberlar tuzilishiga qarab qobiq - tmbali issiqlik almashinish qurilmasiga o‘xshaydi. qurilmada hosil bo‘lgan issiqlikni ajratib olish uchun trubalar ichiga suv yoki boshqa sovuqlik eltkich yuboriladi. gazning sarfi yuqori, ya’ni trubadagi tezliklar 10-15 m/s bo‘lganda, qarama-qarshi yo‘nalishda jarayonni davom ettirish qiyinlashadi. bunday hollarda absorbent va gaz aralashmasining tepaga yo‘nalgan harakati tashkil etiladi. yuqori tezlikda harakatlanayotganda o‘zi bilan suyuqlik yupqa qatlamini torta boshlaydi. a-bir bosqichli, qarama-qarshi yo‘nalishli: b-ikki bosqichli. qarama-qarshi yo‘nalishli. 1-qobiq; 2-trubalar: 3-truba teshikli panjarasi; 4-tomchi qaytargich; 5-absorbentni truba yo naltirish tirqishiari. i-ifloslangan gaz; p-tozalangan gaz; ih-yangi absorbent; iv-ishlatib bo‘lingan absorbent; v-sovutuvchi eltkich. a -pastga qarab harakatlanganda suyuqlikni kiritish; v - yupqa qatlam yuqoriga qarab oqqanda fazalaming trubaga kirishdagi harakati; v …
