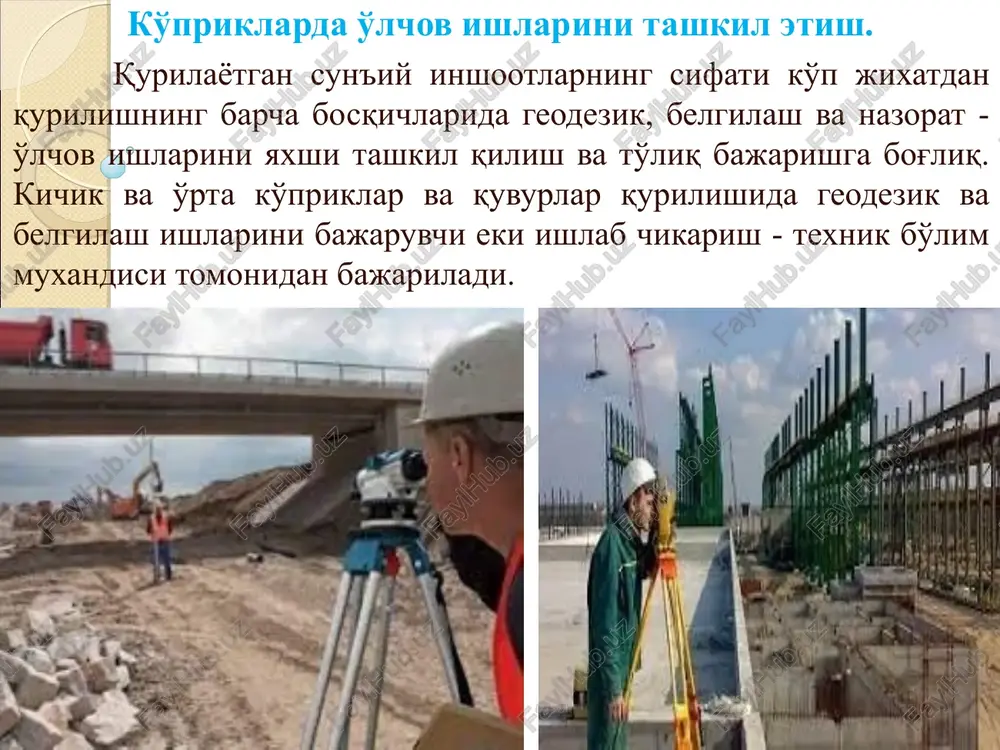

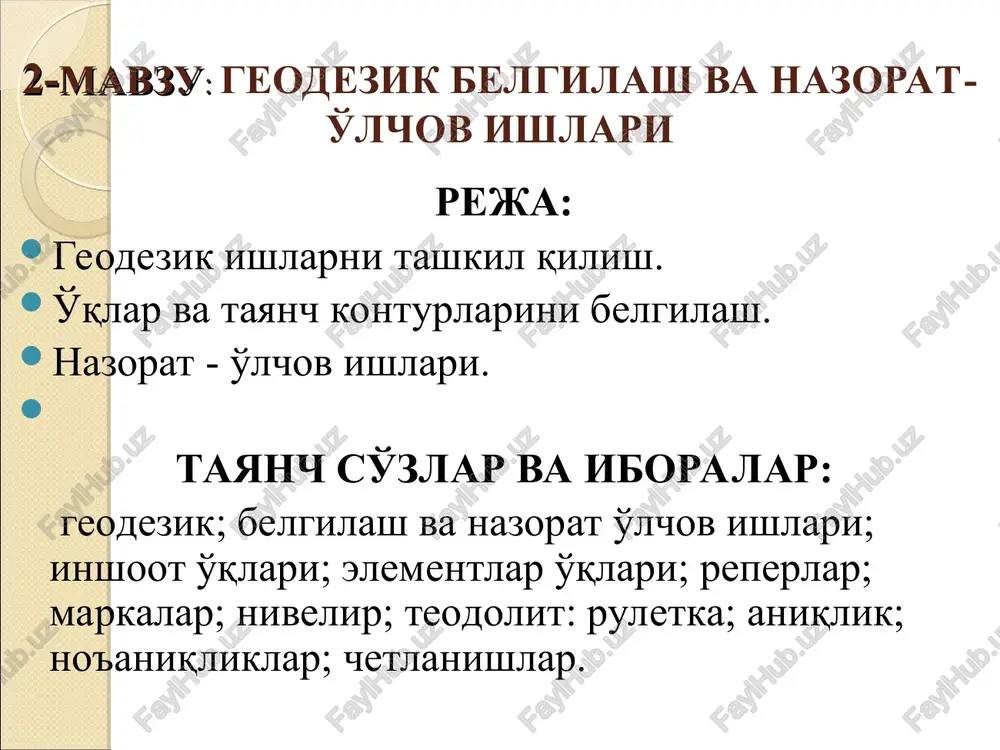

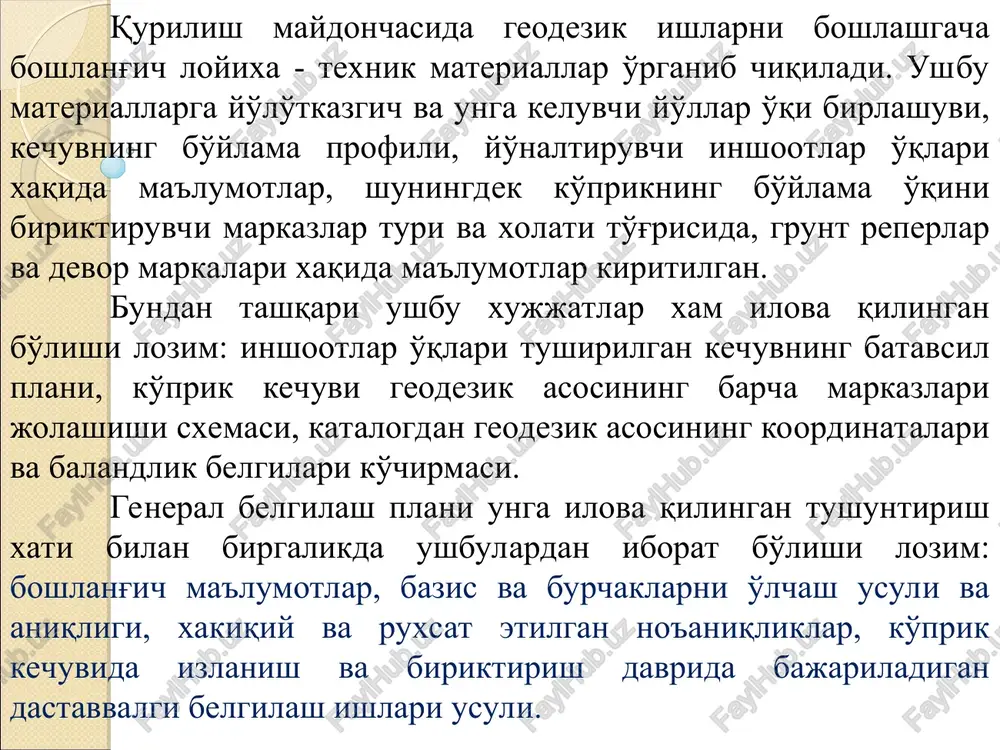

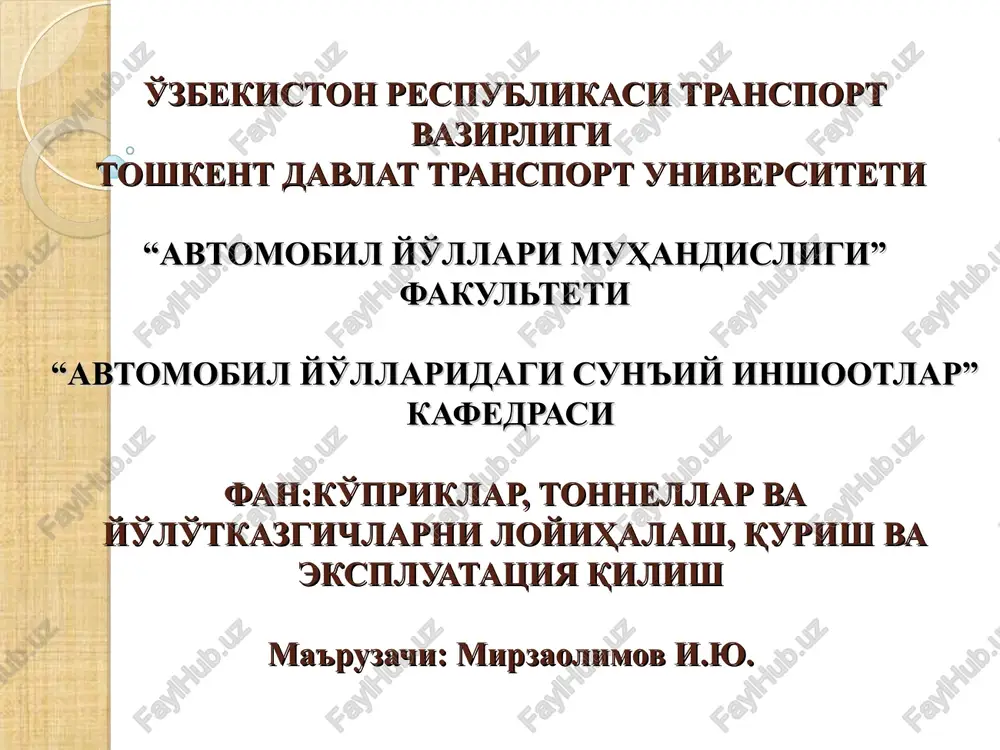

powerpoint presentation o'zbekiston respublikasi transport vazirligi toshkent davlat transport universiteti “avtomobil yo'llari muhandisligi” fakulteti “avtomobil yo'llaridagi sun'iy inshootlar” kafedrasi fan:ko'priklar, tonnellar va yo'lo'tkazgichlarni loyihalash, qurish va ekspluatatsiya qilish ma'ruzachi: mirzaolimov i.yu. 2-mavzu: geodezik belgilash va nazorat-o'lchov ishlari reja: geodezik ishlarni tashkil qilish. o'qlar va tayanch konturlarini belgilash. nazorat - o'lchov ishlari. tayanch so'zlar va iboralar: geodezik; belgilash va nazorat o'lchov ishlari; inshoot o'qlari; elementlar o'qlari; reperlar; markalar; nivelir; teodolit: ruletka; aniqlik; no'aniqliklar; chetlanishlar. ko'priklarda o'lchov ishlarini tashkil etish. qurilayotgan sun'iy inshootlarning sifati ko'p jixatdan qurilishning barcha bosqichlarida geodezik, belgilash va nazorat - o'lchov ishlarini yaxshi tashkil qilish va to'liq bajarishga bog'liq. kichik va o'rta ko'priklar va quvurlar qurilishida geodezik va belgilash ishlarini bajaruvchi eki ishlab chikarish - texnik bo'lim muxandisi tomonidan bajariladi. qurilish maydonchasida geodezik ishlarni boshlashgacha boshlang'ich loyixa - texnik materiallar o'rganib chiqiladi. ushbu materiallarga yo'lo'tkazgich va unga keluvchi yo'llar o'qi birlashuvi, kechuvning bo'ylama profili, yo'naltiruvchi inshootlar o'qlari xaqida …

2 / 13

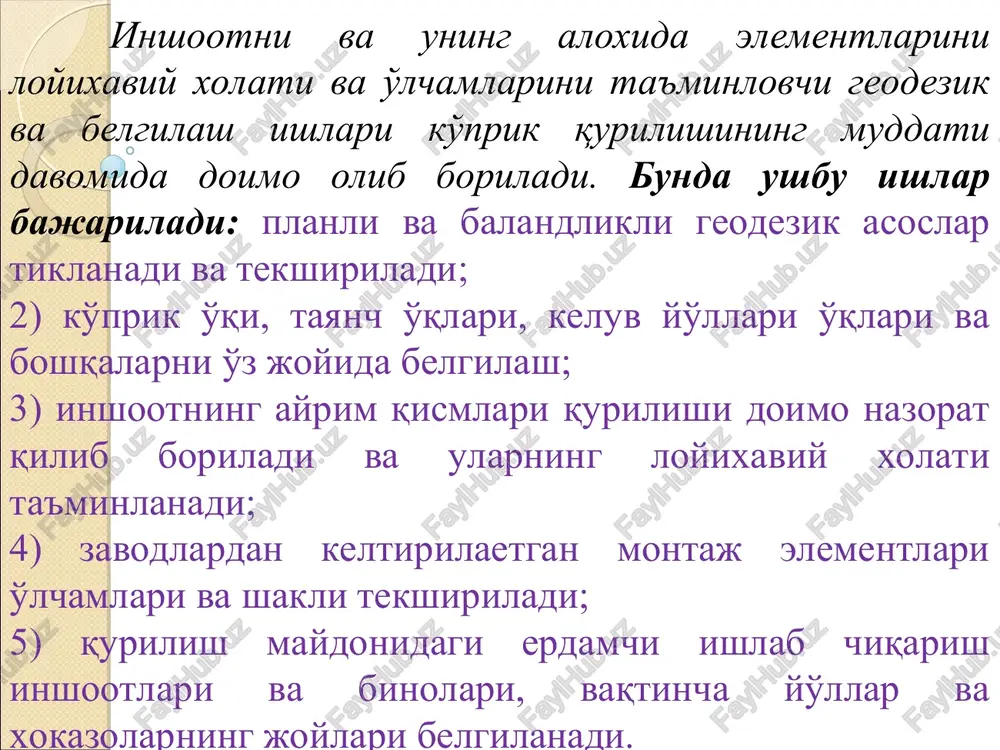

qiy va ruxsat etilgan no'aniqliklar, ko'prik kechuvida izlanish va biriktirish davrida bajariladigan dastavvalgi belgilash ishlari usuli. inshootni va uning aloxida elementlarini loyixaviy xolati va o'lchamlarini ta'minlovchi geodezik va belgilash ishlari ko'prik qurilishining muddati davomida doimo olib boriladi. bunda ushbu ishlar bajariladi: planli va balandlikli geodezik asoslar tiklanadi va tekshiriladi; 2) ko'prik o'qi, tayanch o'qlari, keluv yo'llari o'qlari va boshqalarni o'z joyida belgilash; 3) inshootning ayrim qismlari qurilishi doimo nazorat qilib boriladi va ularning loyixaviy xolati ta'minlanadi; 4) zavodlardan keltirilaetgan montaj elementlari o'lchamlari va shakli tekshiriladi; 5) qurilish maydonidagi erdamchi ishlab chiqarish inshootlari va binolari, vaqtincha yo'llar va xokazolarning joylari belgilanadi. 1) yo'lo'tkazgichning aloxida qismlarini qurish tugatilishiga qarab (tayanchlar, oraliq qurilmalar va xokazo) ularning geometrik o'lchamlari va bajarilgan ishlar xajmini aniqlash bo'yicha geodezik ishlari bajarish lozim. yo'lo'tkazgich tayanchlari xolati va shakli loyixaga mos kelishi tekshiriladi. buning uchun qurish davri davomida belgilash ishlari bajariladi. tayanch o'klari va konturlarining joyini belgilash tayanch geodezik …

3 / 13

b ish turi va qo'yiladigan talablarga bog'liq. tayanchlar markazi va yo'lo'tkazgichning boshqa elementlari joyini belgilash davrida teodolitlar, po'lat ruletkalar, nurli va lazerli o'lchov asboblari qo'llaniladi. barcha balandliklarni belgilashlar tayanch to'ridan olib boriladi. tayanch to'r doimiy va ishchi reperlar sistemasidan iboratdir. reperlar belgilari nivelir qadamlarini iii klass aniqlikda tenglashtirish natijasida aniqlanadi. * inshoot elementlarining loyixaviy belgilari (tayanch poydevori tovoni yoki qirqimi, fermatagligi maydonchasining yuqori satxi, oraliq qurilma elementlari va boshqalar) texnik nivelir erdamida ko'chiriladi. nivelir vertikal belgilashlar qulay bo'lgan joyda o'rnatiladi. asbobning gorizontal belgisi odatda ikki-uch reperdan aniqlanadi. kerakli belgilar asbob gorizontidan reyka yoki po'lat ruletka yordamida tiklanadi. asbob gorizontal belgisini kerak bo'lgan xollarda to'g'ridan-to'g'ri qolipga eki beton devorga ko'chirib, so'ngra inshootning kerakli belgilarini shu belgidan po'lat ruletkalar yordamida tiklash yoki tekshirish qulaydir. balandlik belgilashlarni lazer nivelirlar erdamida bajarish juda qulay. bu xolda belgilarni uzatish aniqligi 300 m gacha masofada 3 mm ni tashkil qiladi. inshoot elementlarining loyixaviy belgilari (tayanch poydevori …

4 / 13

ada 3 mm ni tashkil qiladi. yaxlit beton va temirbeton elementlarni qurish davrida qoliplar, xavonlar va krujallarning joylashishi va o'lchamlari to'g'riligi, armatura xolati va boshqalar tekshiriladi. yig'ilgan konstruktsiyalardagi chetlanishlar qmq da ko'rsatilgan qiymatlardan oshmasligi lozim. ruxsat etilgan qiymatdan ortiq bo'lgan chetlanishlar, yig'ma konstruktsiyalarning to'liq yaxlitlanib, maxkamlanganligiga qadar, bartaraf etilishi lozim. nazorat savollari: geodezik ishlar qanday tashkil qilinadi? belgilash ishlari qanday bajariladi? nazorat - o'lchov ishlari qanday bajariladi? asosiy adabiyotlar 1. ch.s. raupov. transport inshootlarining ekspluatatsiyasi, sinovi va reabilitatsiyasi. darslik. o’rovao’mtv, 2017. i va ii tomlar. – 431 va – 365 b. 2. a.a. ashrabov, ch.s. raupov. ko’priklar va transport tonnellarini rekonstruksiya qilish va ularni tiklash. o’quv qo’llanma. i va ii qismlar. toshtymi, 2011. – 72 va – 89 b. 3. a.a. ashrabov, ch. s. raupov. qurilish konstruksiyalarining diagnostikasi va sinovi. o’quv qo’llanma. o’rovao’mtv, 2013. i va ii qismlar. – 102 b. va – 96 b. 4. a.a. ashrabov, ch.s. raupov. …
