1 / 14

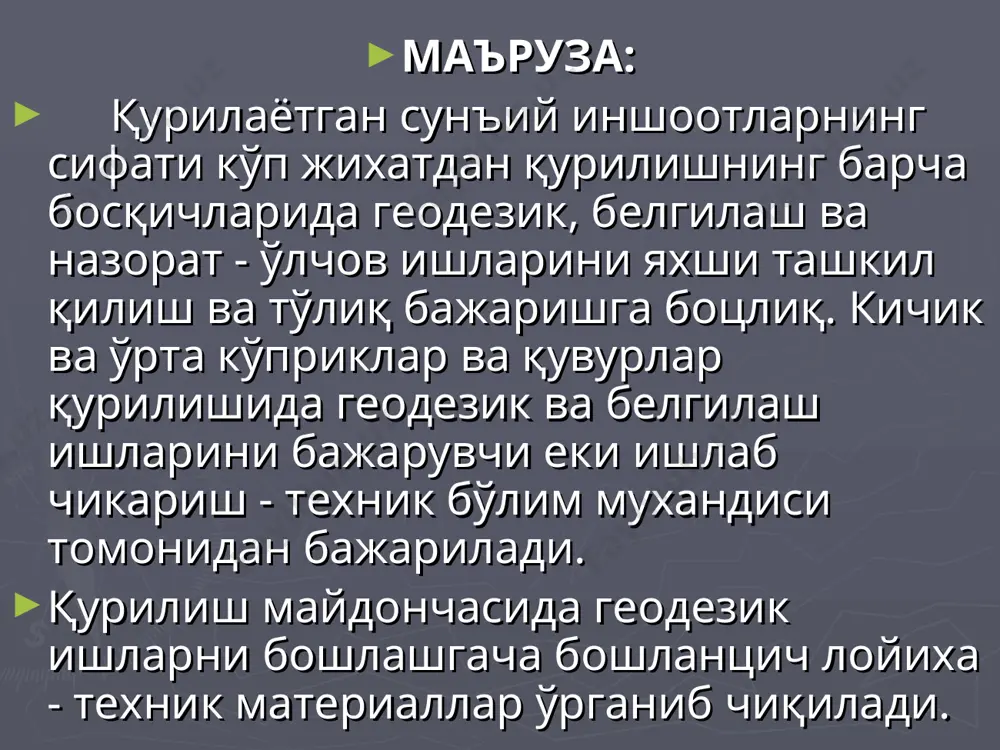

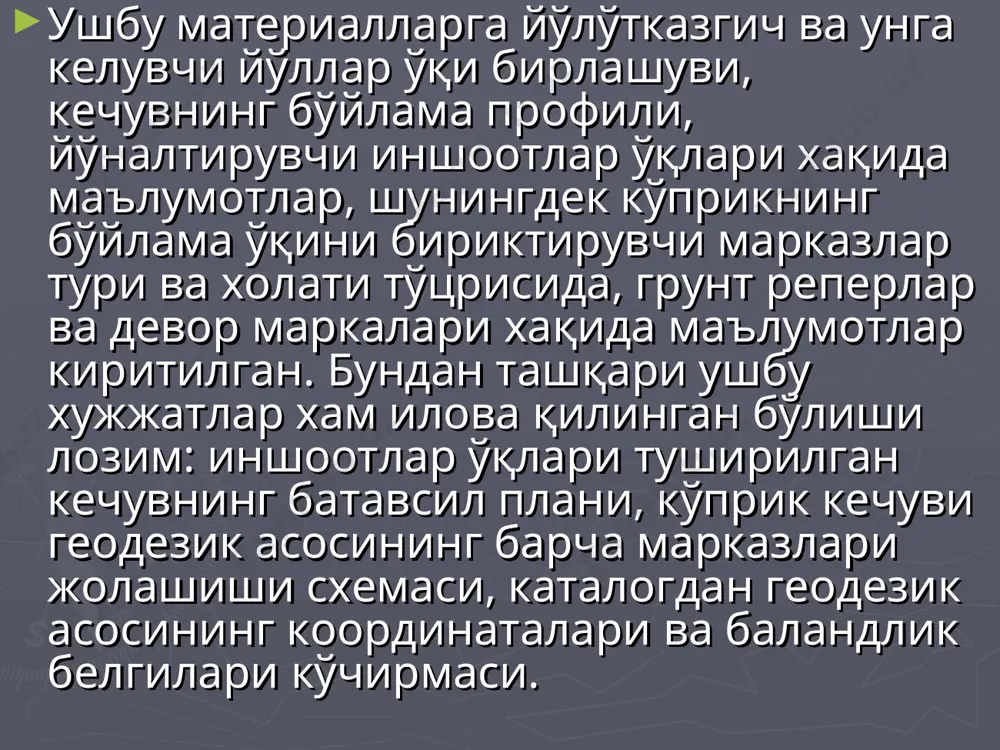

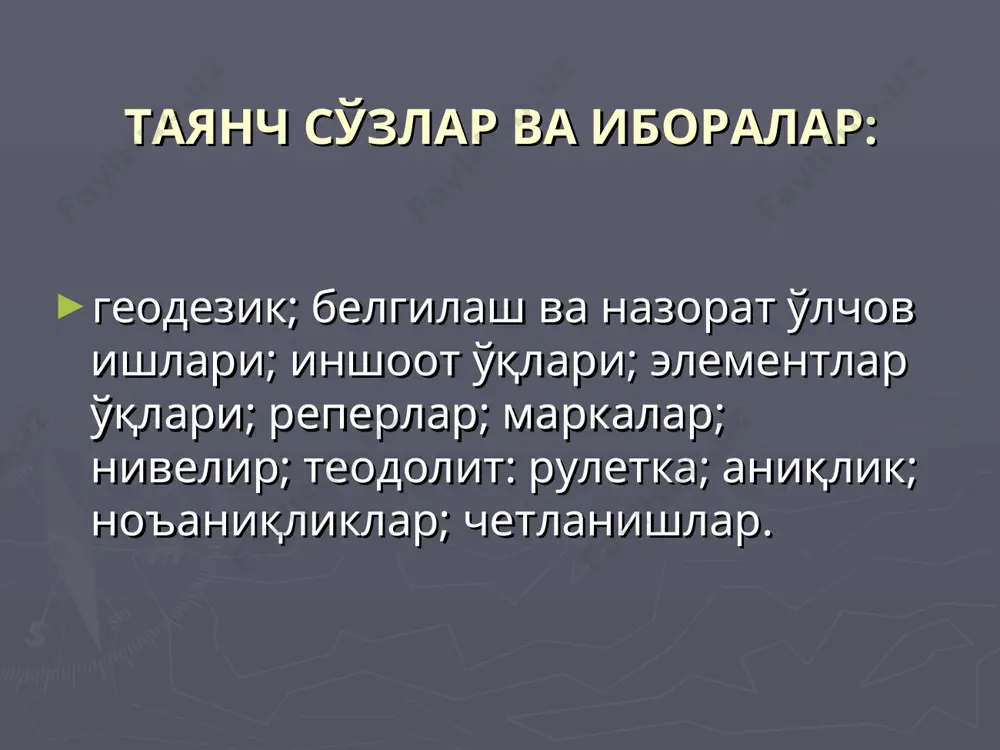

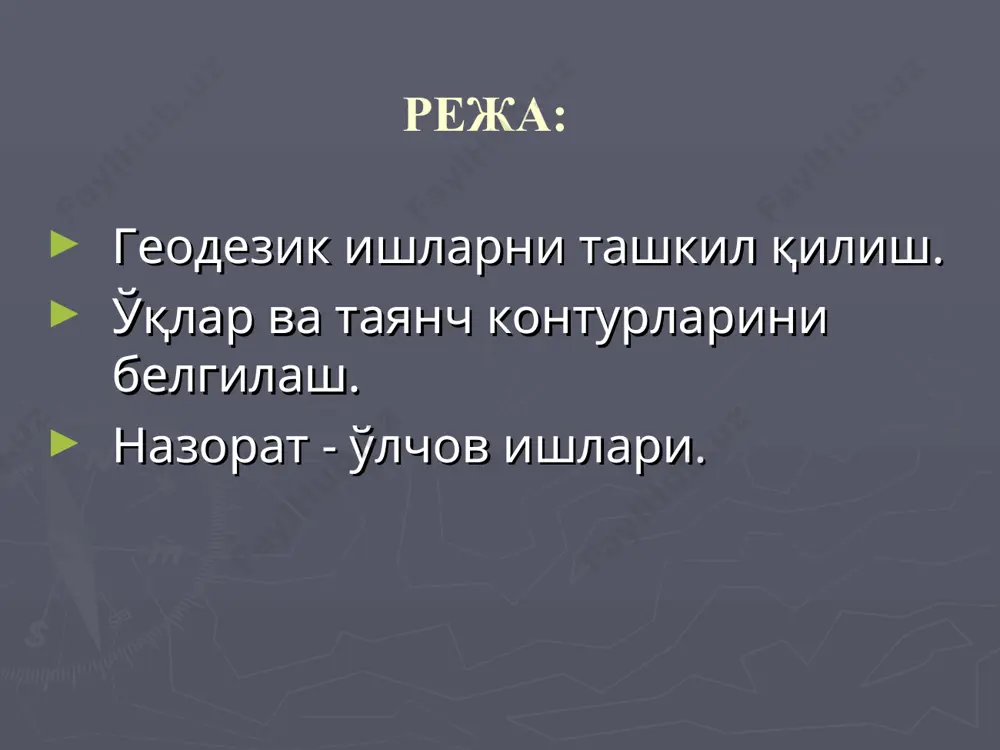

ma'ruza : geodezik, belgilash va nazorat - o'lchov ishlari. ma'ruza 2: ko'prik va yo'lo'tkazgichlarda geodezik, belgilash va nazorat - o'lchov ishlari. reja: geodezik ishlarni tashkil qilish. o'qlar va tayanch konturlarini belgilash. nazorat - o'lchov ishlari. tayanch so'zlar va iboralar: geodezik; belgilash va nazorat o'lchov ishlari; inshoot o'qlari; elementlar o'qlari; reperlar; markalar; nivelir; teodolit: ruletka; aniqlik; no'aniqliklar; chetlanishlar. ma'ruza: qurilayotgan sun'iy inshootlarning sifati ko'p jixatdan qurilishning barcha bosqichlarida geodezik, belgilash va nazorat - o'lchov ishlarini yaxshi tashkil qilish va to'liq bajarishga botsliq. kichik va o'rta ko'priklar va quvurlar qurilishida geodezik va belgilash ishlarini bajaruvchi eki ishlab chikarish - texnik bo'lim muxandisi tomonidan bajariladi. qurilish maydonchasida geodezik ishlarni boshlashgacha boshlantsich loyixa - texnik materiallar o'rganib chiqiladi. ushbu materiallarga yo'lo'tkazgich va unga keluvchi yo'llar o'qi birlashuvi, kechuvning bo'ylama profili, yo'naltiruvchi inshootlar o'qlari xaqida ma'lumotlar, shuningdek ko'prikning bo'ylama o'qini biriktiruvchi markazlar turi va xolati to'tsrisida, grunt reperlar va devor markalari xaqida ma'lumotlar kiritilgan. bundan …

2 / 14

lishining muddati davomida doimo olib boriladi bunda ushbu ishlar bajariladi: 1) planli va balandlikli geodezik asoslar tiklanadi va tekshiriladi; 2) ko'prik o'qi, tayanch o'qlari, keluv yo'llari o'qlari va boshqalarni o'z joyida belgilash; 3) inshootning ayrim qismlari qurilishi doimo nazorat qilib boriladi va ularning loyixaviy xolati ta'minlanadi; 4) zavodlardan keltirilaetgan montaj elementlari o'lchamlari va shakli tekshiriladi; 5) qurilish maydonidagi erdamchi ishlab chiqarish inshootlari va binolari, vaqtincha yo'llar va xokazolarning joylari belgilanadi. yo'lo'tkazgichning aloxida qismlarini qurish tugatilishiga qarab (tayanchlar, oraliq qurilmalar va xokazo) ularning geometrik o'lchamlari va bajarilgan ishlar xajmini aniqlash bo'yicha geodezik ishlari bajarish lozim. yo'lo'tkazgich tayanchlari xolati va shakli loyixaga mos kelishi tekshiriladi. buning uchun qurish davri davomida belgilash ishlari bajariladi. tayanch o'klari va konturlarining joyini belgilash tayanch geodezik to'ri belgilaridan olib boriladi. ko'prikning boshqa elementlari xam shunday belgilanadi. tayerlov ishlari davrida geodezik belgilash asosi tayerlanib, qurilish korxonalariga tayanch to'ri planida belgilar va balandlik reperlari birikishlari taqdim etilishi lozi. ularning …

3 / 14

riladi. tayanch to'r doimiy va ishchi reperlar sistemasidan iboratdir. reperlar belgilari nivelir qadamlarini iii klass aniqlikda tenglashtirish natijasida aniqlanadi. inshoot elementlarining loyixaviy belgilari (tayanch poydevori tovoni eki qirqimi, fermatagligi maydonchasining yuqori satxi, oraliq qurilma elementlari va boshqalar) texnik nivelir erdamida ko'chiriladi. nivelir vertikal belgilashlar qulay bo'lgan joyda o'rnatiladi. asbobning gorizontal belgisi odatda ikki-uch reperdan aniqlanadi. kerakli belgilar asbob gorizontidan reyka eki po'lat ruletka erdamida tiklanadi. asbob gorizontal belgisini kerak bo'lgan xollarda to'tsridan-to'tsri qolipga eki beton devorga ko'chirib, so'ngra inshootning kerakli belgilarini shu belgidan po'lat ruletkalar erdamida tiklash eki tekshirish qulaydir. balandlik belgilashlarni lazer nivelirlar erdamida bajarish juda qulay. bu xolda belgilarni uzatish aniqligi 300 m gacha masofada 3 mm ni tashkil qiladi. zavodlardan keltirilgan eki qurilish maydonida tayerlangan yitsma beton, temirbeton va metall konstruktsiyalar, montaj qilinguncha qadar, o'lchamlarini ishchi chizmalardagi taqqoslash maqsadida nazoratli geodezik o'lchovlar bajariladi. o'lchovlar davrida kesimlarning geometrik o'lchamlari, aloxida elementlarning shakli va uzunligi, shuningdek qo'yma va stropovka …

4 / 14

eton va temirbeton elementlarni qurish davrida qoliplar, xavonlar va krujallarning joylashishi va o'lchamlari to'tsriligi, armatura xolati va boshqalar tekshiriladi. yig'ilgan konstruktsiyalardagi chetlanishlar qmq da ko'rsatilgan qiymatlardan oshmasligi lozim. ruxsat etilgan qiymatdan ortiq bo'lgan chetlanishlar, yitsma konstruktsiyalarning to'liq yaxlitlanib, maxkamlanganligiga qadar, bartaraf etilishi lozim. nazorat savollari: geodezik ishlar qanday tashkil qilinadi? belgilash ishlari qanday bajariladi? nazorat - o'lchov ishlari qanday bajariladi?
