1538634272_72534.docx k kec w = дек дб / 20 - t ) ( t h дб g , 1 1 ) 1 ( ) ( 1 ) ( ) ( 2 1 1 + + = + + = + = tp tp t k p t p k p k p k р w 2 0 0 2 2 0 2 1 2 1 1 ) ( w p w p w tp p tt p w + + = + + = r ï ï þ ï ï ý ü = = = = = = . 5 , 0 5 , 0 2 ; 1 1 1 1 1 1 1 0 k t w w tt t w w t k tt w kec kec r ) ( 0 1 1 ¥ = = w t kec w w 2 1 ³ k lg 20 kec …

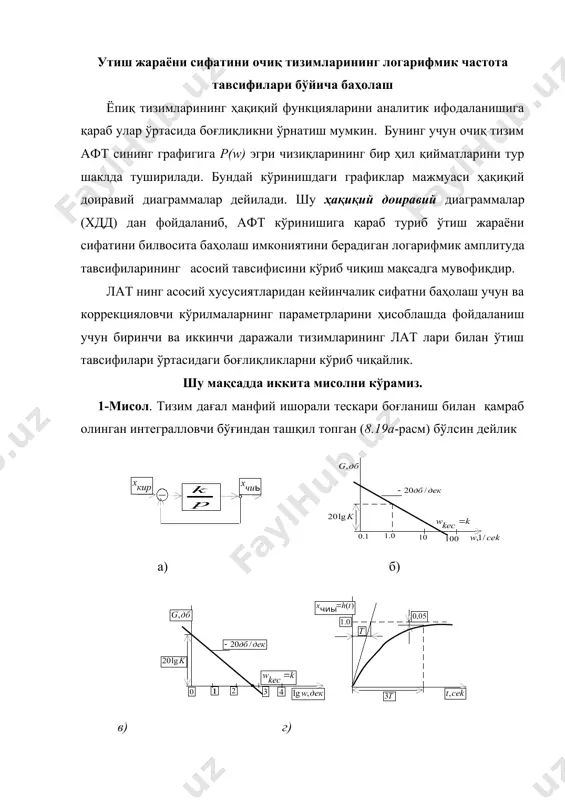

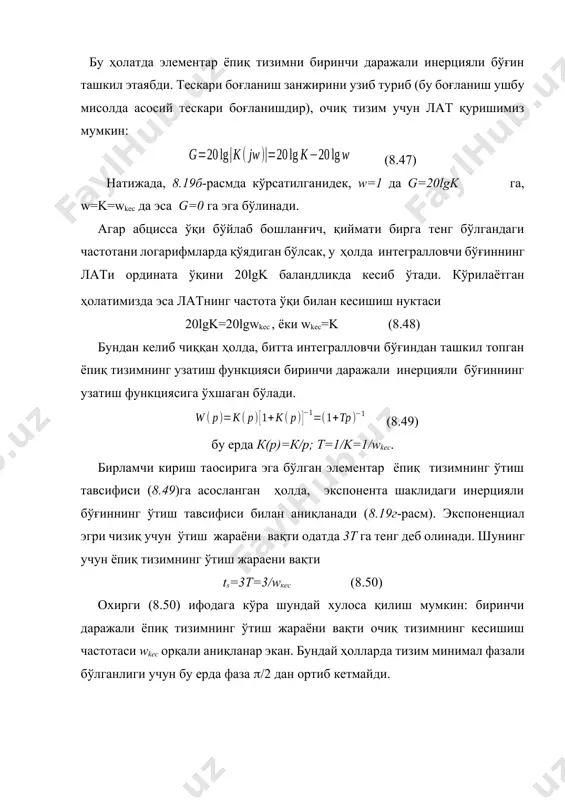

метрларини ҳисоблашда фойдаланиш учун биринчи ва иккинчи даражали тизимларининг лат лари билан ўтиш тавсифилари ўртасидаги боғлиқликларни кўриб чиқайлик. шу мақсадда иккита мисолни кўрамиз. 1-мисол. тизим дағал манфий ишорали тескари боғланиш билан қамраб олинган интегралловчи бўғиндан ташқил топган (8.19а-расм) бўлсин дейлик а) б) в) г) бу ҳолатда элементар ёпиқ тизимни биринчи даражали инерцияли бўғин ташкил этаябди. тескари боғланиш занжирини узиб туриб (бу боғланиш ушбу мисолда асосий тескари боғланишдир), очиқ тизим учун лат қуришимиз мумкин: (8.47) натижада, 8.19б-расмда кўрсатилганидек, w=1 да g=20lgk га, w=k=wkec да эса g=0 га эга бўлинади. агар абцисса ўқи бўйлаб бошланғич, қиймати бирга тенг бўлгандаги частотани логарифмларда қўядиган бўлсак, у ҳолда интегралловчи бўғиннинг лати ордината ўқини 20lgk баландликда кесиб ўтади. кўрилаётган ҳолатимизда эса латнинг частота ўқи билан кесишиш нуктаси 20lgk=20lgwkec , ёки wkec=k (8.48) бундан келиб чиққан ҳолда, битта интегралловчи бўғиндан ташкил топган ёпиқ тизимнинг узатиш функцияси биринчи даражали инерцияли бўғиннинг узатиш функциясига ўхшаган бўлади. (8.49) бу ерда …

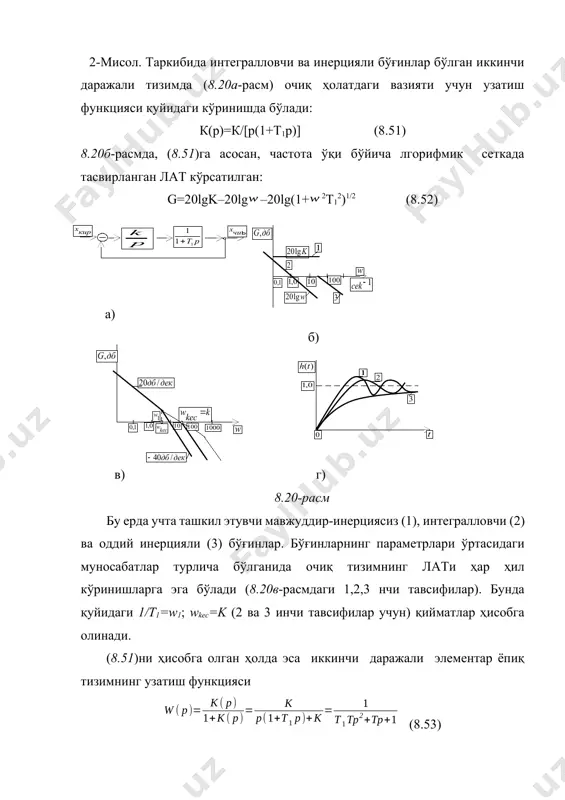

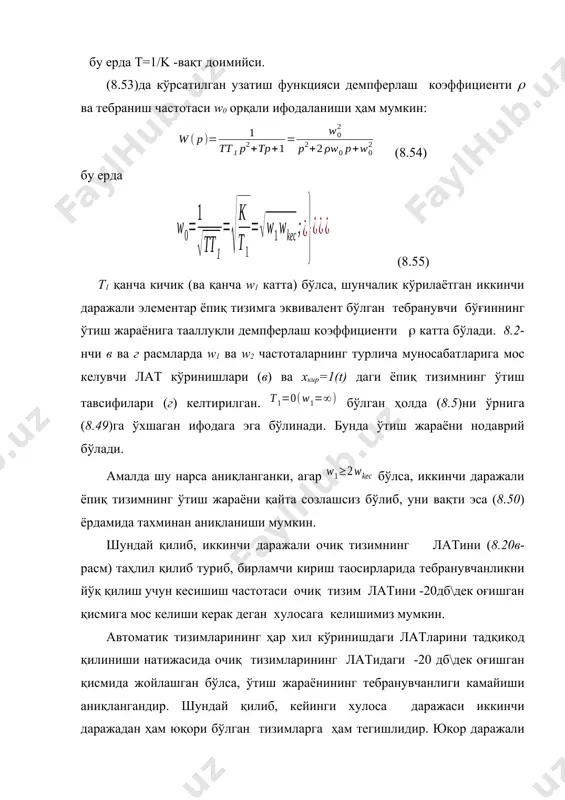

а лгорифмик сеткада тасвирланган лат кўрсатилган: g=20lgk–20lg–20lg(1+2t12)1/2 (8.52) a) б) в) г) 8.20-расм бу ерда учта ташкил этувчи мавжуддир-инерциясиз (1), интегралловчи (2) ва оддий инерцияли (3) бўғинлар. бўғинларнинг параметрлари ўртасидаги муносабатлар турлича бўлганида очиқ тизимнинг лати ҳар ҳил кўринишларга эга бўлади (8.20в-расмдаги 1,2,3 нчи тавсифилар). бунда қуйидаги 1/t1=w1; wkec=k (2 ва 3 инчи тавсифилар учун) қийматлар ҳисобга олинади. (8.51)ни ҳисобга олган ҳолда эса иккинчи даражали элементар ёпиқ тизимнинг узатиш функцияси (8.53) бу ерда т=1/k -вақт доимийси. (8.53)да кўрсатилган узатиш функцияси демпферлаш коэффициенти ва тебраниш частотаси w0 орқали ифодаланиши ҳам мумкин: (8.54) бу ерда (8.55) т1 қанча кичик (ва қанча w1 катта) бўлса, шунчалик кўрилаётган иккинчи даражали элементар ёпиқ тизимга эквивалент бўлган тебранувчи бўғиннинг ўтиш жараёнига тааллуқли демпферлаш коэффициенти катта бўлади. 8.2- нчи в ва г расмларда w1 ва w2 частоталарнинг турлича муносабатларига мос келувчи лат кўринишлари (в) ва xкир=1(t) даги ёпиқ тизимнинг ўтиш тавсифилари (г) келтирилган. бўлган ҳолда (8.5)ни ўрнига …

$қуйидаги тенгсизлик орқали аниқланади: (8.56) лат да абцисса ўқини кесиб ўтувчи -20дб\дек оғишган қисми қанчалик кенг бўлса, шунчалик ўтиш тавсифиси экспонентага яқин бўлиб, ts шунчалик қисқа бўлади. бу қисмни берилган сифат даражасини таoминлаш учун тизим параметрларини ҳисоб-китоб қилинганда танлаб олиш керак бўлади. умуман олиб қаралаганда, очиқ тизимнинг лати ихтиёрий кўринишда бўлиши мумкин. аммо, тадқиқод ишларини [a,14 ] кўрсатишича, паст частоталардаги лат нинг кўриниши ўтиш жараёнига кам таoсир кўрсатади. 8.21а-расмда тизимнинг ҳар ҳил оғишларга эга бўлган лати кўрсатилган (1,2 ва 3). бу паст частоталардаги лат бўлакчаларига мос келувчи ўтиш тавсифилари 8.21б-расмда берилган. кўриниб турибдики, лат бўйича ўтиш жараёни сифатини баҳолашда паст частотали бўлакча-сини ҳисобга олмаса ҳам бўлаверади. шунга ўхшаш хулосани жуда юқори частотадаги 8.21-расм бўлаклар учун ҳам қилса бўлади. биринчи даражали астатизмга эга бўлган астатик тизимлар учун яхши сифат коэффициенти кучайтириш коэффициентига тенгдир. шунинг учун лат бошланғич чизикларининг ордината ўқи билан кесишиш нуқтаси, частота логарифмик масштабда қўйилганда ёки w=1 абцисса ўқидан …$

ш масалаларига киради. параллел ёки кетма-кет уланувчи коррекцияловчи қурилмаларни латлар ёрдамида, афтлар орқали синтез қилиш мумкин. худди шу мақсадларда частота тавсифиларини тақсимлаш усулидан, илдизли годограф усулидан фойдаланиш мумкин. бошқаришни аниқлилигини ошириш учун хатоликлар коэффициентини кичрайтириш зарур, бу эса мусбат ишорали тескари боғланишлардан фойдаланилганда ва бошқариш қонуниятига интеграллаш жараёнини киритиш орқали ҳам амалга оширилиши мумкин. бу айтиб ўтилган масалалар ушбу ўқув қўлланмасининг ii қисмида батафсилроқ ёритилиш режасига эга. тузилиш схемаси бўйича оператор тенгламасини олиш узатиш функцияларининг қатор қулайликлари бор. шулардан бири киришдаги ва чиқишдаги ўзгарувчилар учун рухсат этилган оператор тенгламаларини олишдир. бунинг учун шуни эсда тутиш зарурки, узатиш функцияси оператор кўринишидаги киришдаги ва чиқишдаги ўзгарувчиларнинг нисбатига тенгдир. шу кўрсатиб ўтилганларга асосланган ҳолда очиқ тизим учун топширилаётган ва қўзғатаётган таҳсирларни ҳисобга олиб чиқишдаги ўзгарувчини ифодаловчи оператор тенгламасини ёзишимиз мумкин: (5.21) (5.22) бу ифодаларга узатиш функцияларининг қийматларини қўйиб, чиқишдаги ўзгарувчига нисбатан, очиқ тизимнинг оператор тенгламасини оламиз. ёпиқ (берк) тизим учун эса (5.15) га …
