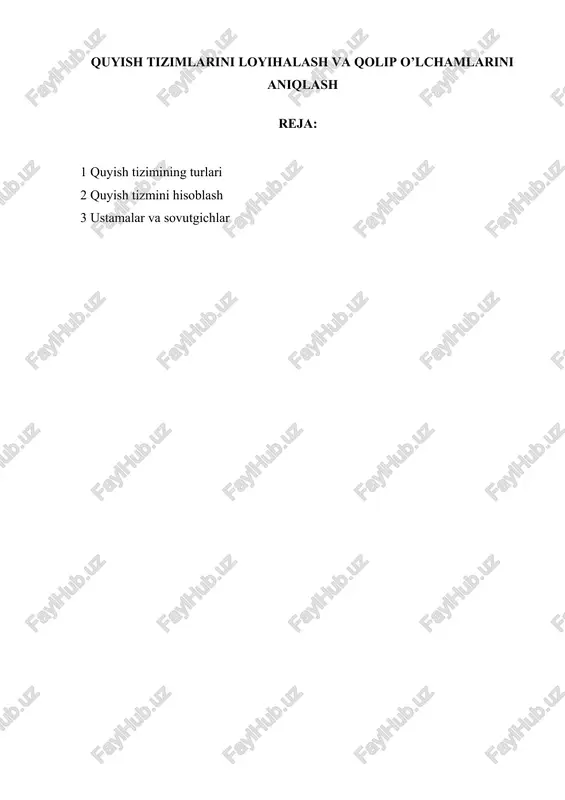

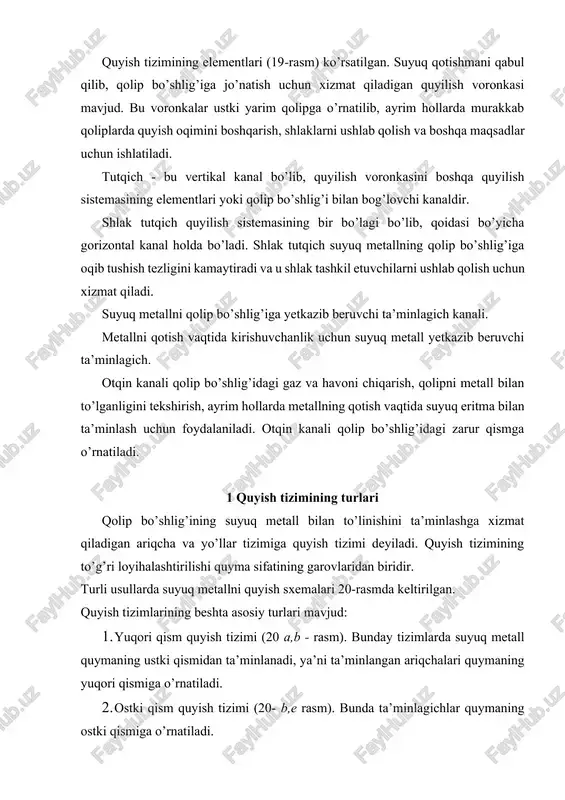

quyish tizimlarini loyihalash va qolip o’lchamlarini aniqlash reja: 1 quyish tizimining turlari 2 quyish tizmini hisoblash 3 ustamalar va sovutgichlar quyish tizimining elementlari (19-rasm) ko’rsatilgan. suyuq qotishmani qabul qilib, qolip bo’shlig’iga jo’natish uchun xizmat qiladigan quyilish voronkasi mavjud. bu voronkalar ustki yarim qolipga o’rnatilib, ayrim hollarda murakkab qoliplarda quyish oqimini boshqarish, shlaklarni ushlab qolish va boshqa maqsadlar uchun ishlatiladi. tutqich - bu vertikal kanal bo’lib, quyilish voronkasini boshqa quyilish sistemasining elementlari yoki qolip bo’shlig’i bilan bog’lovchi kanaldir. shlak tutqich quyilish sistemasining bir bo’lagi bo’lib, qoidasi bo’yicha gorizontal kanal holda bo’ladi. shlak tutqich suyuq metallning qolip bo’shlig’iga oqib tushish tezligini kamaytiradi va u shlak tashkil etuvchilarni ushlab qolish uchun xizmat qiladi. suyuq metallni qolip bo’shlig’iga yetkazib beruvchi ta’minlagich kanali. metallni qotish vaqtida kirishuvchanlik uchun suyuq metall yetkazib beruvchi ta’minlagich. otqin kanali qolip bo’shlig’idagi gaz va havoni chiqarish, qolipni metall bilan to’lganligini tekshirish, ayrim hollarda metallning qotish vaqtida suyuq eritma bilan ta’minlash …

2 / 21

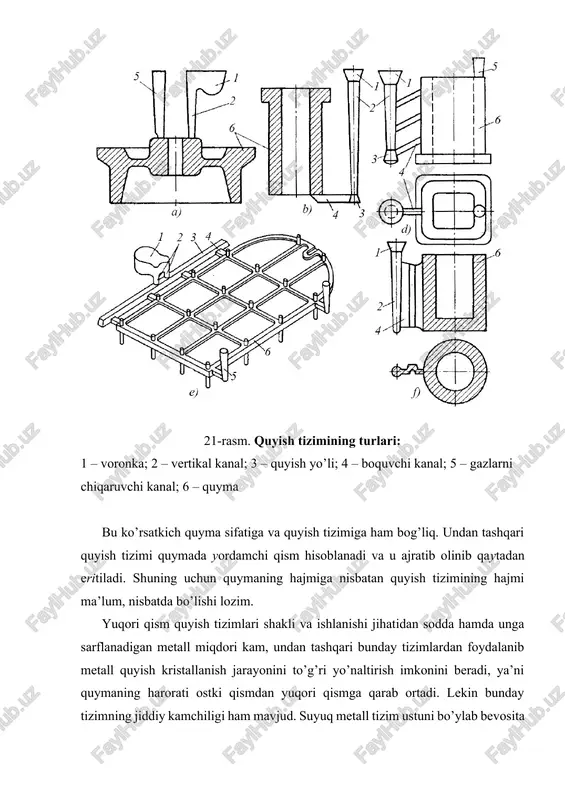

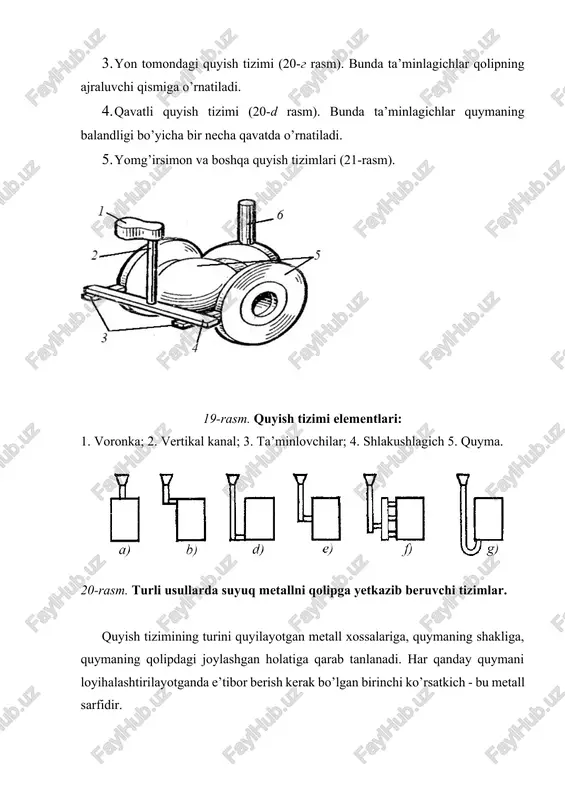

mi (20-g rasm). bunda ta’minlagichlar qolipning ajraluvchi qismiga o’rnatiladi. 4. qavatli quyish tizimi (20-d rasm). bunda ta’minlagichlar quymaning balandligi bo’yicha bir necha qavatda o’rnatiladi. 5. yomg’irsimon va boshqa quyish tizimlari (21-rasm). 19-rasm. quyish tizimi elementlari: 1. voronka; 2. vertikal kanal; 3. ta’minlovchilar; 4. shlakushlagich 5. quyma. 20-rasm. turli usullarda suyuq metallni qolipga yetkazib beruvchi tizimlar. quyish tizimining turini quyilayotgan metall xossalariga, quymaning shakliga, quymaning qolipdagi joylashgan holatiga qarab tanlanadi. har qanday quymani loyihalashtirilayotganda e’tibor berish kerak bo’lgan birinchi ko’rsatkich - bu metall sarfidir. 21-rasm. quyish tizimining turlari: 1 – voronka; 2 – vertikal kanal; 3 – quyish yo’li; 4 – boquvchi kanal; 5 – gazlarni chiqaruvchi kanal; 6 – quyma bu ko’rsatkich quyma sifatiga va quyish tizimiga ham bog’liq. undan tashqari quyish tizimi quymada yordamchi qism hisoblanadi va u ajratib olinib qaytadan eritiladi. shuning uchun quymaning hajmiga nisbatan quyish tizimining hajmi ma’lum, nisbatda bo’lishi lozim. yuqori qism quyish tizimlari shakli …

3 / 21

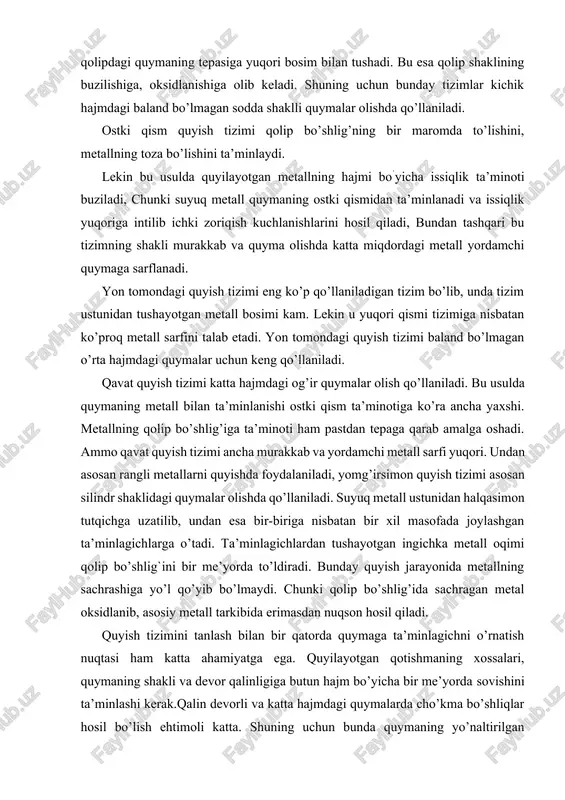

uqoriga intilib ichki zoriqish kuchlanishlarini hosil qiladi, bundan tashqari bu tizimning shakli murakkab va quyma olishda katta miqdordagi metall yordamchi quymaga sarflanadi. yon tomondagi quyish tizimi eng ko’p qo’llaniladigan tizim bo’lib, unda tizim ustunidan tushayotgan metall bosimi kam. lekin u yuqori qismi tizimiga nisbatan ko’proq metall sarfini talab etadi. yon tomondagi quyish tizimi baland bo’lmagan o’rta hajmdagi quymalar uchun keng qo’llaniladi. qavat quyish tizimi katta hajmdagi og’ir quymalar olish qo’llaniladi. bu usulda quymaning metall bilan ta’minlanishi ostki qism ta’minotiga ko’ra ancha yaxshi. metallning qolip bo’shlig’iga ta’minoti ham pastdan tepaga qarab amalga oshadi. ammo qavat quyish tizimi ancha murakkab va yordamchi metall sarfi yuqori. undan asosan rangli metallarni quyishda foydalaniladi, yomg’irsimon quyish tizimi asosan silindr shaklidagi quymalar olishda qo’llaniladi. suyuq metall ustunidan halqasimon tutqichga uzatilib, undan esa bir-biriga nisbatan bir xil masofada joylashgan ta’minlagichlarga o’tadi. ta’minlagichlardan tushayotgan ingichka metall oqimi qolip bo’shlig`ini bir me’yorda to’ldiradi. bunday quyish jarayonida metallning sachrashiga yo’l …

4 / 21

vchanlikka va katta cho’kma bo’shliqlar hosil bo’lishiga moyil bo’lgan po’lat quymalarni loyihalashda, ayniqsa, ahamiyatli. xuddi shu ish maxsus bronza, latun va ba’zi alyuminiy qotishmalaridan quymalar olishda amalga oshiriladi. ammo kristallanish jarayonining tezligi quymaning turli qismlarida keskin farq qilsa, unda ichki kuchlanish va yoriqlar hosil bo’lishi mumkin. bunday holatlarda ta’minlagichlarni quymaning devor qalinligi o’rtacha bo’lgan qismiga o’rnatiladi. quymaning butun hajmi bo’yicha bir tekis kristallanishi ta’minlagichlarni yupqa devorli qismlariga o’rnatish bilan amalga oshiriladi. bunda ta’minlagichning o’rnatish nuqtasi qalin va yupqa devorlar nisbati hamda quymaning hajmidan kelib chiqqan holda hisoblanadi. shunda ichki kuchlanish, yoriqlar va yemirilishlar hosil bo’lishining oldi olinadi. katta uzunlikka ega bo’lgan turli qalinlikdagi devorlari mavjud quymalar aynan shunday loyihalashtiriladi. katta hajmdagi qismlarning ta’minoti qo’shimcha metall uzatish (ustama metall) bilan amalga oshiriladi. (foundry technology kitobidan 39-bet. quyish tizimi). quyish tizimi tepa yoki yon tomonidan keltiriladi. quyish tizimi turbulent yoki laminar oqimlarga bo’linadi. shartlar balansi reynolds soni bilan keltirilgan: (1) v-o’rtacha tezlik …

5 / 21

and- liklar ko’p xajmli, sm. agarda q – orqali chiqib ketadigan suyuq metallni bir sekund yoki minutdagisini xisobga olinsa, unda 𝑄 = 𝐹𝑣𝑏 (4) aylanadigan cho’michdan suyuq metall quyilsa, unda oddiy tenglam- adan foydalansa bo’ladi: 𝑄 (5) bu yerdagi m aniqlanadi (6) tenglamani ketma ketligi a’zolari kinetik potensial va bosim energiyasini ko’rsatkichi. 2 quyish tizmini hisoblash sifatli quyma tayyorlab olishda kuyish tizimining ahamiyati katta. qolipga metal quyish tizimining qurilmasi qotishmani qolipga bir meyorda va uzluksiz yuborishni, uning sekin to’ldirilishini, shlakning va boshqa nometall qo’shimchalarning ushlab qolinishini ta’minlashi kerak. qolipga metal quyish tizimiga metall sarfi eng minimal bo’lmoqi kerak. normal qolipga metall kiritish tizimi voronka, ustun (stoyak), shlak ushlagich va ta’minlagichlardan iborat bo’ladi. qolipga metal cho’michidan keladi, voronkaga quyish paytida uni tez to’ldirish darkor, qotishmani baland darajada ushlab turish kerak, bunda shlak ushlanishi ta’minlanadi. ustun (stoyak) kesilgan konus ko’rinishida bajariladi va vertikal kanal sifatida bo’lib, undan metall yuqorigi yarim qolipda joylashgan …
