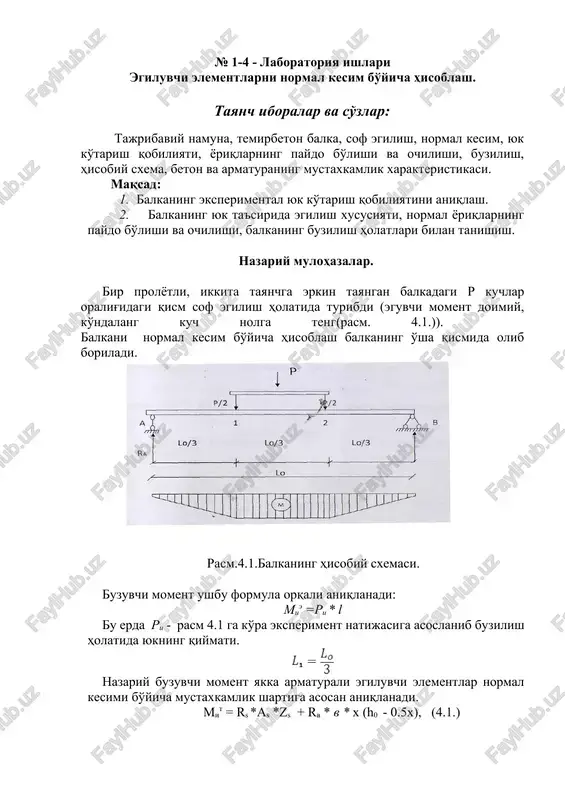

№ 1-4 - laboratoriya ishlari egiluvchi elementlarni normal kesim bo'yicha hisoblash. tayanch iboralar va so'zlar: tajribaviy namuna, temirbeton balka, sof egilish, normal kesim, yuk ko'tarish qobiliyati, yoriqlarning paydo bo'lishi va ochilishi, buzilish, hisobiy sxema, beton va armaturaning mustaxkamlik xarakteristikasi. maqsad: 1. balkaning eksperimental yuk ko'tarish qobiliyatini aniqlash. 2. balkaning yuk ta'sirida egilish xususiyati, normal yoriqlarning paydo bo'lishi va ochilishi, balkaning buzilish holatlari bilan tanishish. nazariy mulohazalar. bir prolyotli, ikkita tayanchga erkin tayangan balkadagi r kuchlar oralig'idagi qism sof egilish holatida turibdi (eguvchi moment doimiy, ko'ndalang kuch nolga teng(rasm. 4.1.)). balkani normal kesim bo'yicha hisoblash balkaning o'sha qismida olib boriladi. rasm.4.1.balkaning hisobiy sxemasi. buzuvchi moment ushbu formula orqali aniqlanadi: mie =ri * l bu erda ri - rasm 4.1 ga ko'ra eksperiment natijasiga asoslanib buzilish holatida yukning qiymati. nazariy buzuvchi moment yakka armaturali egiluvchi elementlar normal kesimi bo'yicha mustaxkamlik shartiga asosan aniqlanadi. mit = rs *as *zs + rv * v …

2 / 8

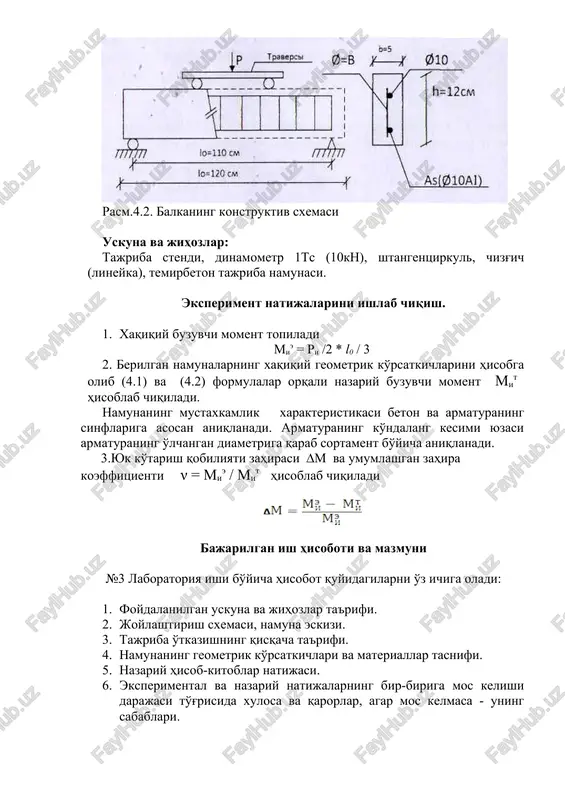

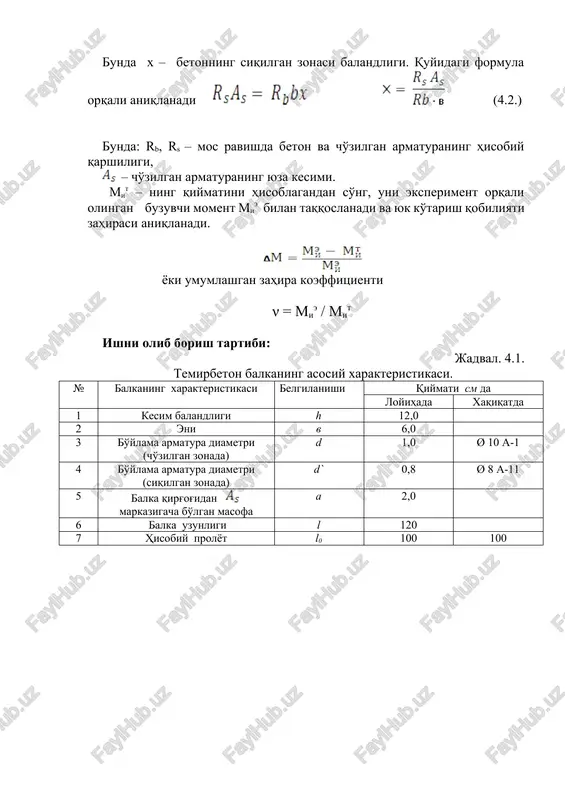

a uzunligi l 120 7 hisobiy prolyot l0 100 100 rasm.4.2. balkaning konstruktiv sxemasi uskuna va jihozlar: tajriba stendi, dinamometr 1ts (10kn), shtangentsirkul, chizg'ich (lineyka), temirbeton tajriba namunasi. eksperiment natijalarini ishlab chiqish. 1. xaqiqiy buzuvchi moment topiladi mie = ri /2 * l0 / 3 2. berilgan namunalarning xaqiqiy geometrik ko'rsatkichlarini hisobga olib (4.1) va (4.2) formulalar orqali nazariy buzuvchi moment mit hisoblab chiqiladi. namunaning mustaxkamlik xarakteristikasi beton va armaturaning sinflariga asosan aniqlanadi. armaturaning ko'ndalang kesimi yuzasi armaturaning o'lchangan diametriga qarab sortament bo'yicha aniqlanadi. 3.yuk ko'tarish qobiliyati zahirasi ∆m va umumlashgan zahira koeffitsienti ν = mie / mit hisoblab chiqiladi bajarilgan ish hisoboti va mazmuni №3 laboratoriya ishi bo'yicha hisobot quyidagilarni o'z ichiga oladi: 1. foydalanilgan uskuna va jihozlar ta'rifi. 2. joylashtirish sxemasi, namuna eskizi. 3. tajriba o'tkazishning qisqacha ta'rifi. 4. namunaning geometrik ko'rsatkichlari va materiallar tasnifi. 5. nazariy hisob-kitoblar natijasi. 6. eksperimental va nazariy natijalarning bir-biriga mos kelishi darajasi …

3 / 8

ratoriya ishini bajarishda quyidagi asosiy masalalar echimini topadi: · balkaning og'ma yoriqlar paydo bo'lguncha va yoriqlar paydo bo'lgandan keyingi holatini o'rganish; · og'ma yoriqlarning paydo bo'lishi va ochilishi xarakterini tadqiq qilish; · ko'ndalang kuchlarning eksperimental va nazariy qiymatlarini aniqlash va taqqoslash; · olingan eksperiment natijalarini qayta ishlash va tadqiq qilish. tayancholdi uchastkalarda balka konstruktsiyalari uchun siljish deformatsiyasi paydo bo'lishi bilan bog'liq bo'lgan kuchlanish holatlari namoyon bo'lishi kuzatiladi. konstruktsiyaning buzilishi ko'ndalang kuch va eguvchi moment ta'sirida bo'ylama o'qqa og'ma kesim bo'yicha ro'y beradi. egiluvchi elementlarning uch holat bo'yicha buzilishi ehtimoli bor: · siqilgan og'ma polosa bo'ylab buzilish; · eguvchi moment ta'siridan og'ma yoriqlar bo'ylab buzilish; · ko'ndalang kuch ta'siridan og'ma yoriqlar bo'ylab buzilish; ushbu laboratoriya ishida ko'ndalang kuch ta'siri ostida temirbeton balkaning og'ma yoriq bo'ylab buzilish holati o'rganiladi. tayanchlarning joylashishi va yukning o'rnatilish sxemasi oldingi laboratoriya ishidagi kabi olinadi, faqat kerakli natijani olish uchun travers tayanchlardan prolyotning ¼ qismiga uzaytirilgan (9 …

4 / 8

qlar bilan belgilab chiqiladi. keyin esa p1 va p2 progibomerlar, t1 va t2 tenzometrlardagi boshlang'ich ko'rsatkichlar qayd etiladi va sinov jurnaliga kiritiladi. balkani sinov yuki bilan yuklashda sinov qaydnomasiga manometr va priborlar ko'rsatgan qiymatlar kiritiladi. balka etaplarga bo'linib yuklanadi. yuklashning har-bir etapidan so'ng bir oz vaqt kutiladi, priborlarning ko'rsatkichlari qayd etilib sinov jurnaliga kiritiladi, og'ma yoriqlarning paydo bo'lishi hamda ularning kengligi qayd etiladi va temirbeton balkaning buzilishi xarakteri o'rganiladi. tajriba sinov namunasining butkul buzilishigacha davom etadi. eksperiment natijalarini hisoblash eksperiment natijalarini hisoblash quyidagi ketma-ketlikda olib boriladi: 1. moslama hosil qilayotgan kuch bosim r ning maydonchaning a yuzasiga ko'paytmasiga teng deb hisoblanadi. f = r× a 2. balkadagi ko'ndalang kuch hisoblanadi. q = 0,5× fi , bu erda fi – nagruzka na i- etapdagi yukdan kuchlanish. 3. har-bir progibomer bo'yicha solqilik priborlardagi ko'rsatkichlar farqi (ni-n0)ni pribor shkalasining bo'linish qiymati (tsena deleniya) γ ga ko'paytmasiga teng deb olinadi. f i = (n …

5 / 8

advaliga kiritiladi. 5. balkaning buzilishiga mos keladigan yukni o'lchashdagi xatolik aniqlanadi. δq = δp×π×d2/4 + δd×p×π×d/2, bunda r – balkaning og'ma kesimi bo'yicha buzilishiga mos keluvchi bosim. 6. o'lchov xatoligini inobatga olgan holda ko'ndalang kuch aniqlanadi. q = q u,on + δq 7. olingan natijalarga ko'ra diagrammalar quriladi: «kuch f – solqilik f»; «ko'ndalang kuch q – yoriqlar ochilishi kengligi asks». nazorat savollari 1. balkaning yuk ko'tarish qobiliyati tushunchasi nimani anglatadi? 2. temirbeton balkani hisoblashda chegaraviy holatlar soni nechta? 3. balkaning yuk ko'tarish qobiliyati qaysi kuchlanishlar bo'yicha hisob-kitob qilinadi? 4. buzuvchi eguvchi moment qaysi parametrlarga bog'liq bo'ladi? tavsiya etiladigan adabiyotlar 1. transportnoe materialovedenie, v.i. berlin, b.v. zaxarov, p.a.melnichenko, izdatelstvo «transport», 1982. 1. baykov v.n. i sigalov e.s. «jelezobetonnie konstruktsii» obshiy kurs. g.moskva, stroizdat 1991g. № kichik guruhlar beton sinfi armatura cinfi va diametri balka balandligi h (cm) balka eni b (cm) balka uzunligi l (cm) tayanchlar orasidagi masofa l0 (cm) …
