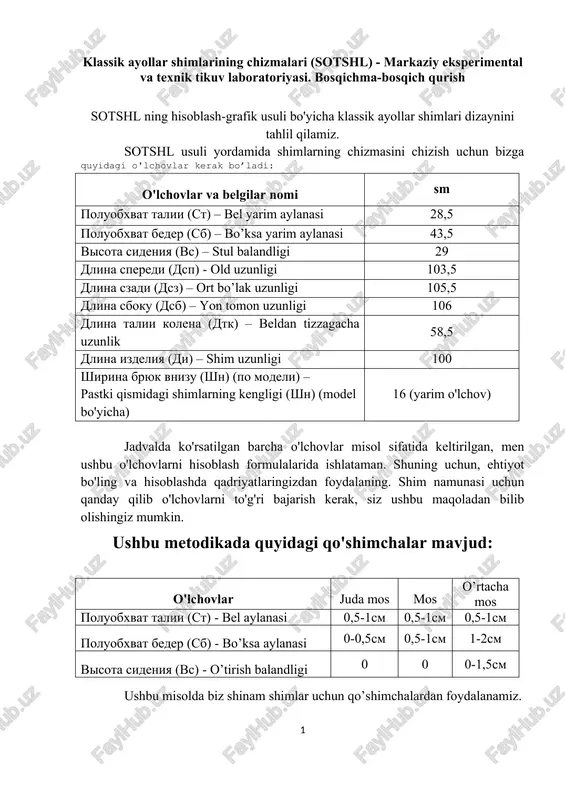

klassik ayollar shimlarining chizmalari (sotshl) - markaziy eksperimental va texnik tikuv laboratoriyasi. bosqichma-bosqich qurish sotshl ning hisoblash-grafik usuli bo'yicha klassik ayollar shimlari dizaynini tahlil qilamiz. sotshl usuli yordamida shimlarning chizmasini chizish uchun bizga quyidagi o'lchovlar kerak bo’ladi: o'lchovlar va belgilar nomi sm poluobxvat talii (st) – bel yarim aylanasi 28,5 poluobxvat beder (sb) – bo’ksa yarim aylanasi 43,5 visota sideniya (vs) – stul balandligi 29 dlina speredi (dsp) - old uzunligi 103,5 dlina szadi (dsz) – ort bo’lak uzunligi 105,5 dlina sboku (dsb) – yon tomon uzunligi 106 dlina talii kolena (dtk) – beldan tizzagacha uzunlik 58,5 dlina izdeliya (di) – shim uzunligi 100 shirina bryuk vnizu (shn) (po modeli) – pastki qismidagi shimlarning kengligi (shn) (model bo'yicha) 16 (yarim o'lchov) jadvalda ko'rsatilgan barcha o'lchovlar misol sifatida keltirilgan, men ushbu o'lchovlarni hisoblash formulalarida ishlataman. shuning uchun, ehtiyot bo'ling va hisoblashda qadriyatlaringizdan foydalaning. shim namunasi uchun qanday qilib o'lchovlarni to'g'ri bajarish …

2 / 58

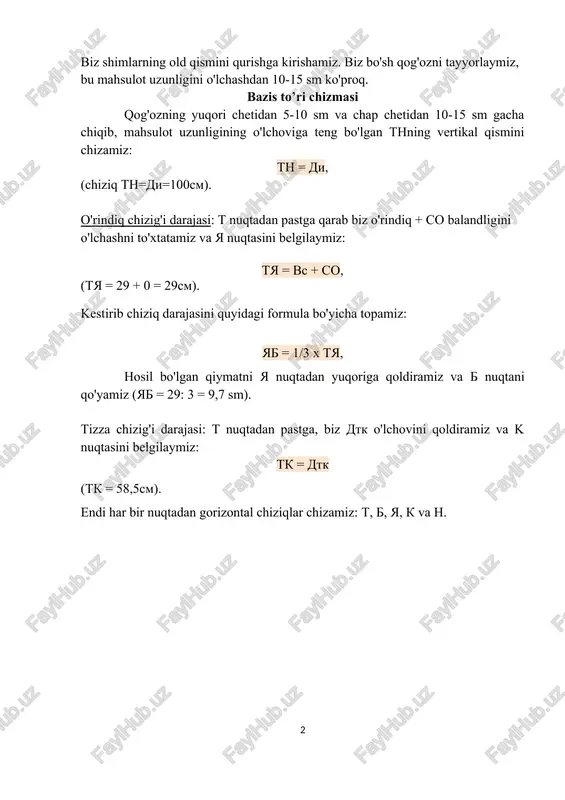

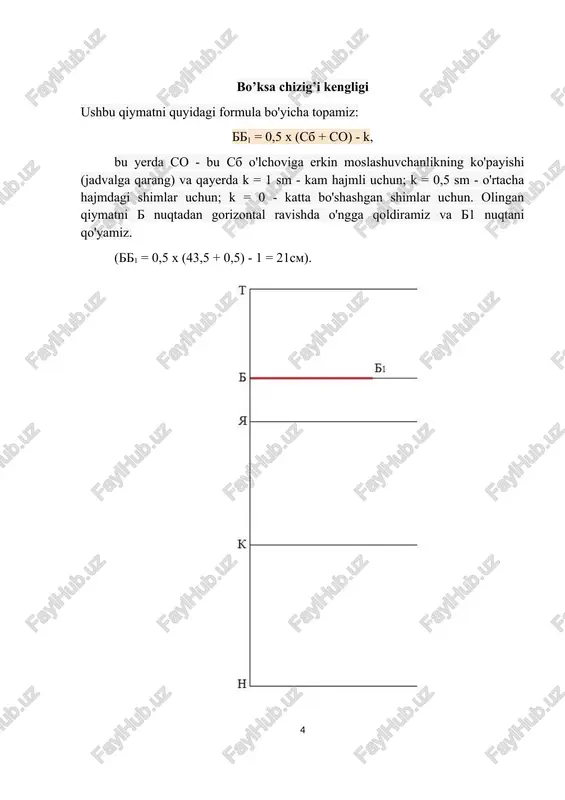

29 + 0 = 29sm). kestirib chiziq darajasini quyidagi formula bo'yicha topamiz: yab = 1/3 x tya, hosil bo'lgan qiymatni ya nuqtadan yuqoriga qoldiramiz va b nuqtani qo'yamiz (yab = 29: 3 = 9,7 sm). tizza chizig'i darajasi: t nuqtadan pastga, biz dtk o'lchovini qoldiramiz va k nuqtasini belgilaymiz: tk = dtk (tk = 58,5sm). endi har bir nuqtadan gorizontal chiziqlar chizamiz: t, b, ya, k va n. 1-rasm bo’ksa chizig’i kengligi ushbu qiymatni quyidagi formula bo'yicha topamiz: bb1 = 0,5 x (sb + so) - k, bu yerda co - bu sb o'lchoviga erkin moslashuvchanlikning ko'payishi (jadvalga qarang) va qayerda k = 1 sm - kam hajmli uchun; k = 0,5 sm - o'rtacha hajmdagi shimlar uchun; k = 0 - katta bo'shashgan shimlar uchun. olingan qiymatni b nuqtadan gorizontal ravishda o'ngga qoldiramiz va b1 nuqtani qo'yamiz. (bb1 = 0,5 x (43,5 + 0,5) - 1 = 21sm). 2-rasm …

3 / 58

qoldiramiz va h1 va h2 nuqtalarini belgilaymiz (n1n0 = n0n2 = 0,5 x 16 - 1 = 7sm). 6-rasm tizza kengligi agar tizza sathidagi kenglik ma'lum bo'lsa, unda uning qiymati k0 nuqtaning ikkala tomoniga qo'yiladi. agar tizzaning balandligidagi shimlarning kengligi noma'lum bo'lsa, unda bu darajadagi oldingi yarmining kengligi grafik konstruktsiyalar yordamida aniqlanadi: birinchidan, biz b va h1 nuqtalarini to'g'ri chiziq bilan bog'laymiz. ushbu chiziq tizza chizig'ini biz k11 deb ataydigan nuqtada kesib o'tadi. 7-rasm shu vaqtdan boshlab biz k11k1 chiziqini o'ngga yoki chapga qoldiramiz, uning qiymati kerakli shim modeliga bog'liq: k11k1 = o'ngga 1-1,5 sm - butun uzunlik bo'ylab kichik va o'rtacha hajmdagi shimlar uchun; k11k1 = 0-1 sm o'ngga - tizza sohasida yon tomondan to'ldirmasdan, o'rta qismida bo'shashgan shimlar uchun; k11k1 = chapga 0,5-2 sm - o'rtada bo'shashgan shimlar uchun, tashqi tomondan kestirib, sathidan pastroqda to'ldirilganda. bizning misolimizda biz qattiq shim uslubini tanladik, shuning uchun biz k11 nuqtasidan 1,5 …

4 / 58

an aniqlang: t1t10 = dsb - dsp, ijobiy natija bilan biz ushbu qiymatni t1 nuqtadan pastga qoldiramiz; salbiy bo'lsa - t1 nuqtadan yuqoriga va t10 nuqtani belgilang (t1t10 = 106 - 103,5 = 2,5sm). 13-rasm qorni chiqadigan figuralar uchun, shuningdek old vitochkali shimlar uchun t10 nuqtadan chapga gorizontal ravishda 0,5-1 sm oraliqda o'rta chiziqning burilishini qurish kerak, natijada t11 nuqtasini belgilang (t10t11 = 1 sm). 14-rasm o'rta chiziq ya1 nuqtada vertikal bilan burchakning bissektrisasini tuzing. ushbu bissektrisada biz shimning uslubi bilan belgilanadigan yordamchi m nuqtasini quramiz: ya1m = 2,5 sm - tor shim uchun; ya1m = 3sm - keng shimlar uchun. (bizning misolimizda biz ya1m = 2,5 sm qiymatidan foydalanamiz). 15-rasm t10 (yoki t11), b1, m va ya2 nuqtalarini silliq chiziq bilan bog'laymiz. 16-rasm yon chiziq yon chiziqning bel darajasidagi holati shimlarning uslubiga bog'liq, shunga qarab biz kerakli qiymatni tanlaymiz, uni t nuqtadan o'ng tomonga qoldiramiz, natijada t2 belgilanadi: tt2 …

5 / 58

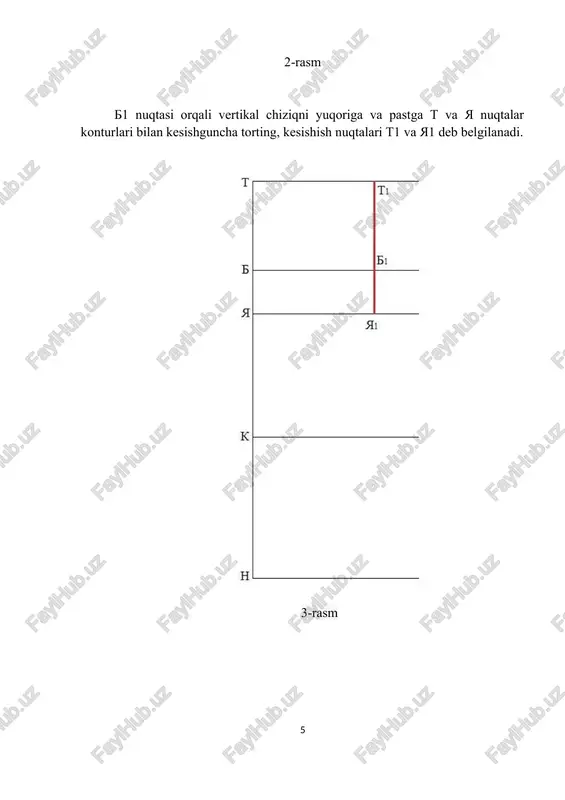

oshmasa, unda biz o'qning chizig'ida bitta vitochkani ishlab chiqamiz, natijada uni o'q chizig'i bilan kesishgan joydan olingan natijaning yarmiga qo'yamiz. har bir yo'nalishda. vitochkaning uzunligi 8-13 sm ni tashkil qiladi, bu erda uzunroq uzunliklar tekis qorin bilan, kichikroqlari esa oldinga chiqadi. 20-rasm 2) agar oldingi yarim vitochkalarning umumiy miqdori 3 sm dan ortiq bo'lsa, natijani barcha vitochkalar orasida teng ravishda taqsimlab, ikkinchi vitochkani loyihalashtiring. biz ikkinchi vitochkani o'qning chizig'iga nosimmetrik tarzda birinchi vitochkaning chap qismidan 3-4 sm masofada loyihalashtiramiz. ikkinchi vitochkaning uzunligi 8-13 sm. 21-rasm yuqori qismdagi katta shimlar uchun oldingi yarmidagi dartlarning umumiy miqdori quyidagi formula bo'yicha aniqlanadi: s = t2t10 (yoki t2t11) - 0,5 x (st + so), ya'ni, belning uyg'unligini hisobga olmasdan. bu shimlarning oldingi yarmini qurishni yakunlaydi. 22-rasm 23-rasm biz shimlarning orqa yarmini qurishga kirishamiz shimlarning orqa yarmini chizish odatda oldingi yarmining chizilgan panjarasida qurishda davom etadi. agar siz boshqasini ustiga naqsh solish qiyin bo'lsa, unda …
