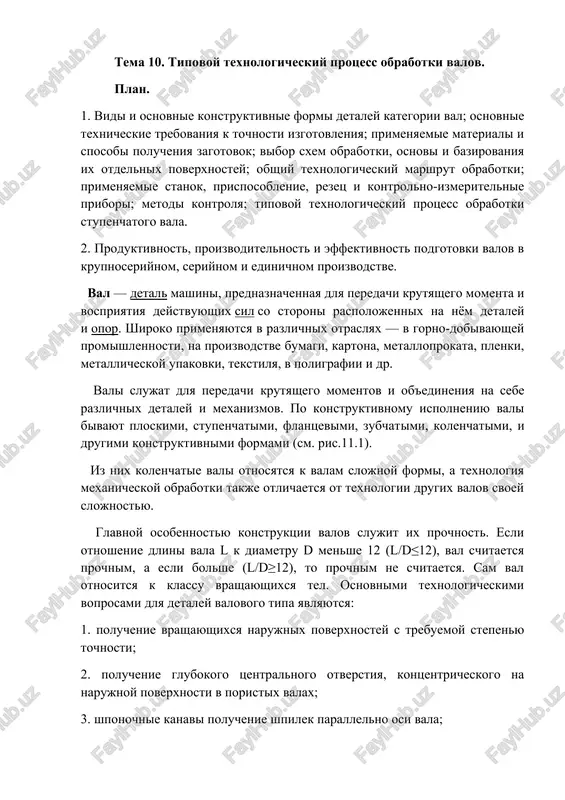

tema 10. tipovoy texnologicheskiy protsess obrabotki valov. plan. 1. vidi i osnovnie konstruktivnie formi detaley kategorii val; osnovnie texnicheskie trebovaniya k tochnosti izgotovleniya; primenyaemie materiali i sposobi polucheniya zagotovok; vibor sxem obrabotki, osnovi i bazirovaniya ix otdelnix poverxnostey; obshiy texnologicheskiy marshrut obrabotki; primenyaemie stanok, prisposoblenie, rezets i kontrolno-izmeritelnie pribori; metodi kontrolya; tipovoy texnologicheskiy protsess obrabotki stupenchatogo vala. 2. produktivnost, proizvoditelnost i effektivnost podgotovki valov v krupnoseriynom, seriynom i edinichnom proizvodstve. val — detal mashini, prednaznachennaya dlya peredachi krutyashego momenta i vospriyatiya deystvuyushix sil so storoni raspolojennix na nyom detaley i opor. shiroko primenyayutsya v razlichnix otraslyax — v gorno-dobivayushey promishlennosti, na proizvodstve bumagi, kartona, metalloprokata, plenki, metallicheskoy upakovki, tekstilya, v poligrafii i dr. vali slujat dlya peredachi krutyashego momentov i ob'edineniya na sebe razlichnix detaley i mexanizmov. po konstruktivnomu ispolneniyu vali bivayut ploskimi, stupenchatimi, flantsevimi, zubchatimi, kolenchatimi, i drugimi konstruktivnimi formami (sm. ris.11.1). iz nix kolenchatie vali otnosyatsya k valam …

2 / 13

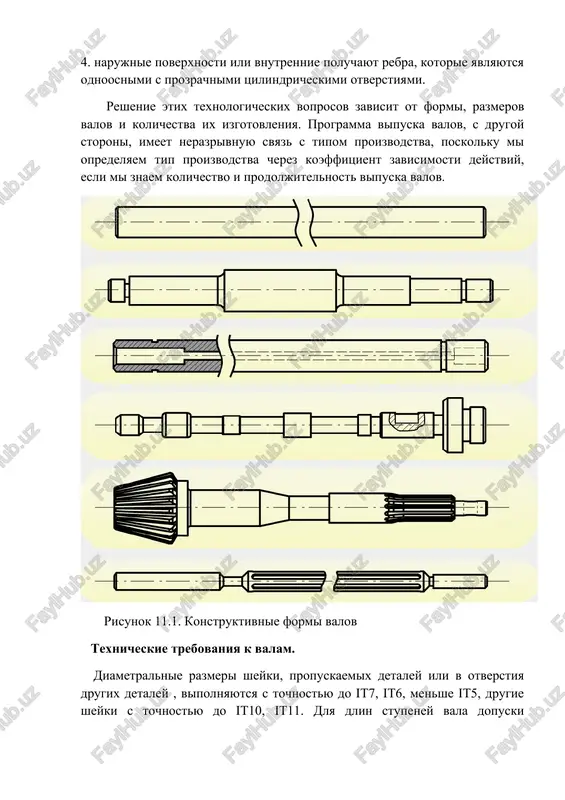

a; 4. narujnie poverxnosti ili vnutrennie poluchayut rebra, kotorie yavlyayutsya odnoosnimi s prozrachnimi tsilindricheskimi otverstiyami. reshenie etix texnologicheskix voprosov zavisit ot formi, razmerov valov i kolichestva ix izgotovleniya. programma vipuska valov, s drugoy storoni, imeet nerazrivnuyu svyaz s tipom proizvodstva, poskolku mi opredelyaem tip proizvodstva cherez koeffitsient zavisimosti deystviy, esli mi znaem kolichestvo i prodoljitelnost vipuska valov. risunok 11.1. konstruktivnie formi valov texnicheskie trebovaniya k valam. diametralnie razmeri sheyki, propuskaemix detaley ili v otverstiya drugix detaley , vipolnyayutsya s tochnostyu do it7, it6, menshe it5, drugie sheyki s tochnostyu do it10, it11. dlya dlin stupeney vala dopuski prednaznachaetsya v predelax 0,1...0,4 mm, a dlya pretsizionno-tochnix detaley naznachaetsya v predelax 0,01... 0,05 mm. dopuski formi; otkloneniya ot krugovatosti, tsilindricheskosti i pryamolineynosti – normalno vipolnenniy diametralniy razmer sostavlyaet chast dopuska troynika (dlya vrashayushixsya tel eto matritsa, naprimer, do 0,3 chasti troynika). dopusk pozitsionirovaniya – otklonenie parallelnosti shponnix kanavok ili shlitsevix poverxnostey otnositelno …

3 / 13

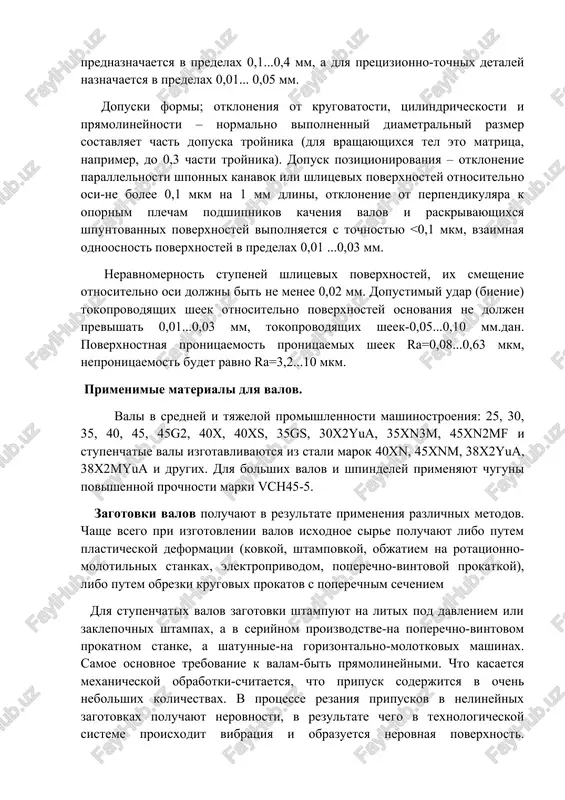

35gs, 30x2yua, 35xn3m, 45xn2mf i stupenchatie vali izgotavlivayutsya iz stali marok 40xn, 45xnm, 38x2yua, 38x2myua i drugix. dlya bolshix valov i shpindeley primenyayut chuguni povishennoy prochnosti marki vch45-5. zagotovki valov poluchayut v rezultate primeneniya razlichnix metodov. chashe vsego pri izgotovlenii valov isxodnoe sire poluchayut libo putem plasticheskoy deformatsii (kovkoy, shtampovkoy, objatiem na rotatsionno-molotilnix stankax, elektroprivodom, poperechno-vintovoy prokatkoy), libo putem obrezki krugovix prokatov s poperechnim secheniem dlya stupenchatix valov zagotovki shtampuyut na litix pod davleniem ili zaklepochnix shtampax, a v seriynom proizvodstve-na poperechno-vintovom prokatnom stanke, a shatunnie-na gorizontalno-molotkovix mashinax. samoe osnovnoe trebovanie k valam-bit pryamolineynimi. chto kasaetsya mexanicheskoy obrabotki-schitaetsya, chto pripusk soderjitsya v ochen nebolshix kolichestvax. v protsesse rezaniya pripuskov v nelineynix zagotovkax poluchayut nerovnosti, v rezultate chego v texnologicheskoy sisteme proisxodit vibratsiya i obrazuetsya nerovnaya poverxnost. pryamolineynie zagotovki visotoy do 1 m. v dlinu ona ne doljna previshat 0,1...0,15 mm. s pomoshyu spetsialnix metodov vipryamleniya (naprimer, vipryamlenie na kalibrovochnix stankax) …

4 / 13

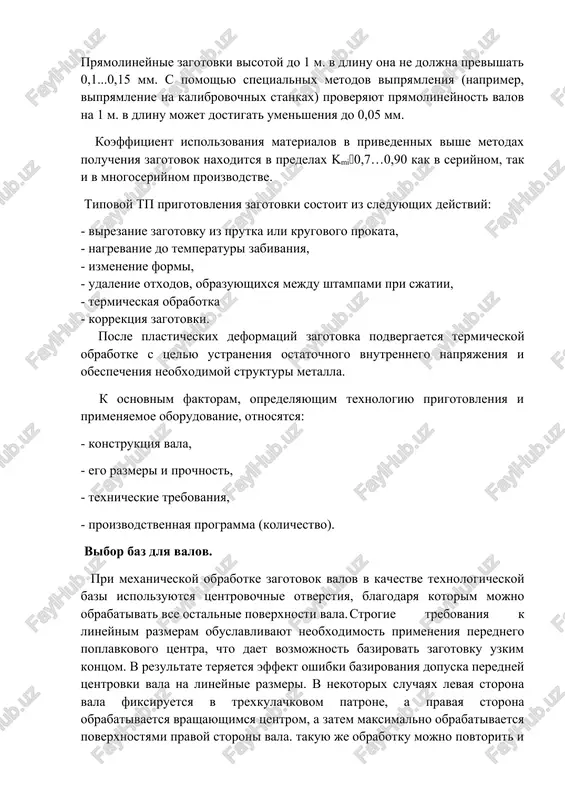

obespecheniya neobxodimoy strukturi metalla. k osnovnim faktoram, opredelyayushim texnologiyu prigotovleniya i primenyaemoe oborudovanie, otnosyatsya: - konstruktsiya vala, - ego razmeri i prochnost, - texnicheskie trebovaniya, - proizvodstvennaya programma (kolichestvo). vibor baz dlya valov. pri mexanicheskoy obrabotke zagotovok valov v kachestve texnologicheskoy bazi ispolzuyutsya tsentrovochnie otverstiya, blagodarya kotorim mojno obrabativat vse ostalnie poverxnosti vala. strogie trebovaniya k lineynim razmeram obuslavlivayut neobxodimost primeneniya perednego poplavkovogo tsentra, chto daet vozmojnost bazirovat zagotovku uzkim kontsom. v rezultate teryaetsya effekt oshibki bazirovaniya dopuska peredney tsentrovki vala na lineynie razmeri. v nekotorix sluchayax levaya storona vala fiksiruetsya v trexkulachkovom patrone, a pravaya storona obrabativaetsya vrashayushimsya tsentrom, a zatem maksimalno obrabativaetsya poverxnostyami pravoy storoni vala. takuyu je obrabotku mojno povtorit i dlya levoy storoni vala. zdes val opiraetsya levoy storonoy na narujnuyu tsilindricheskuyu poverxnost i uzkoe otverstie, a pravoy storonoy-na poverxnost faski tsentralnogo otverstiya. pri bazirovanii neprochnix valov po tsentram ispolzuyutsya dopolnitelnie opori, povishayushie prochnost. eti opori, …

5 / 13

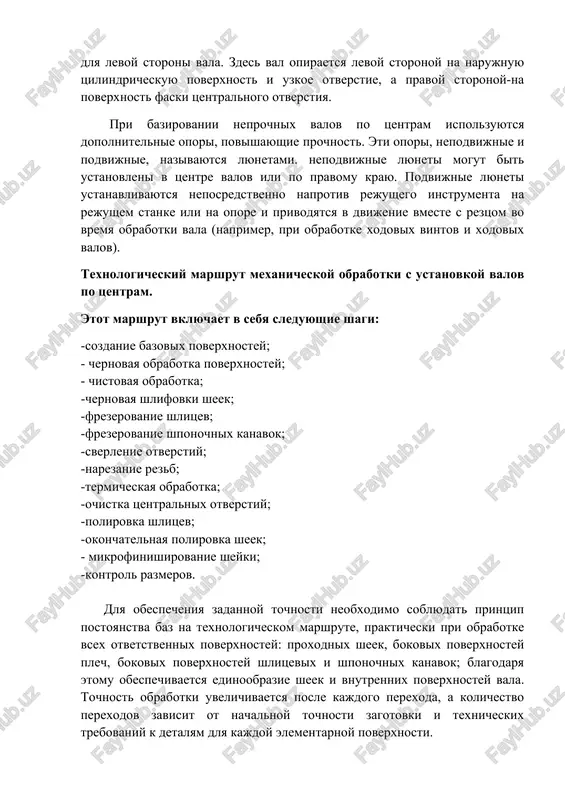

e otverstiy; -narezanie rezb; -termicheskaya obrabotka; -ochistka tsentralnix otverstiy; -polirovka shlitsev; -okonchatelnaya polirovka sheek; - mikrofinishirovanie sheyki; -kontrol razmerov. dlya obespecheniya zadannoy tochnosti neobxodimo soblyudat printsip postoyanstva baz na texnologicheskom marshrute, prakticheski pri obrabotke vsex otvetstvennix poverxnostey: proxodnix sheek, bokovix poverxnostey plech, bokovix poverxnostey shlitsevix i shponochnix kanavok; blagodarya etomu obespechivaetsya edinoobrazie sheek i vnutrennix poverxnostey vala. tochnost obrabotki uvelichivaetsya posle kajdogo perexoda, a kolichestvo perexodov zavisit ot nachalnoy tochnosti zagotovki i texnicheskix trebovaniy k detalyam dlya kajdoy elementarnoy poverxnosti. v sxeme obrabotki neshirokix valov, o kotoroy mi upominali vishe, ispolzuetsya dopolnitelnoe opornaya baza. v takix situatsiyax podgotavlivaetsya dopolnitelnaya sheyka, na kotoruyu budet krepitsya lyunet, obrabotanniy po tsentru vala. pri obrabotke valov, ne imeyushix prochnosti, v texnologicheskiy protsess vvodyat popravochniy akt v sootvetstvii s texnicheskimi trebovaniyami. v protsesse vipolneniya deystviy delaetsya popitka umenshit silu rezaniya. eto dostigaetsya za schet umensheniya glubini rezaniya, kolichestva podach i izmeneniya ugla naklona reztsa v …
