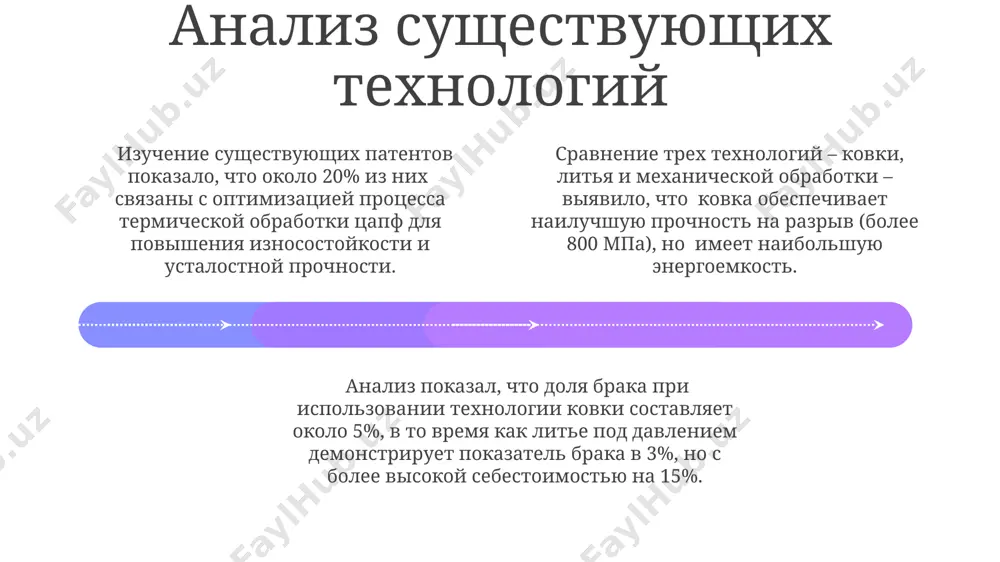

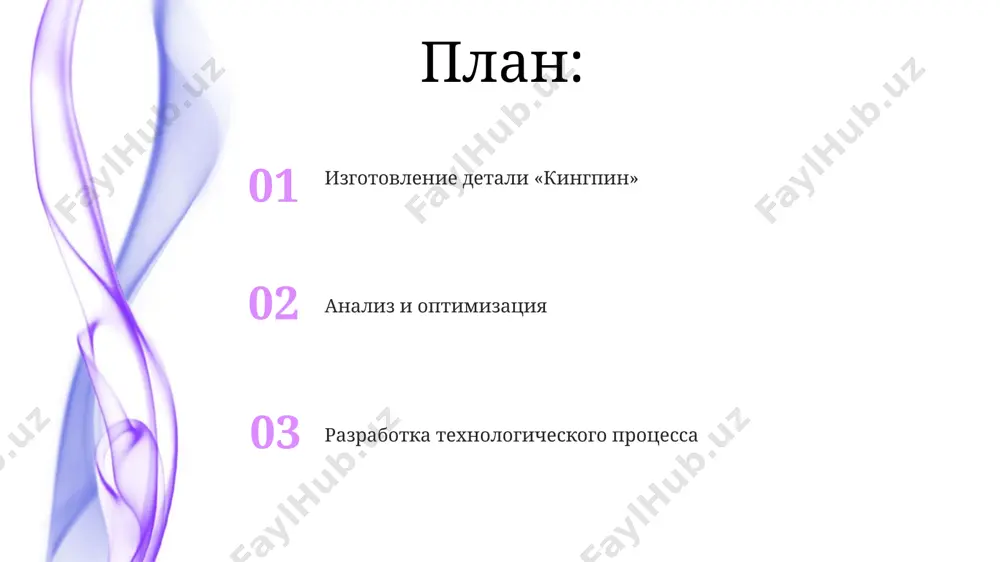

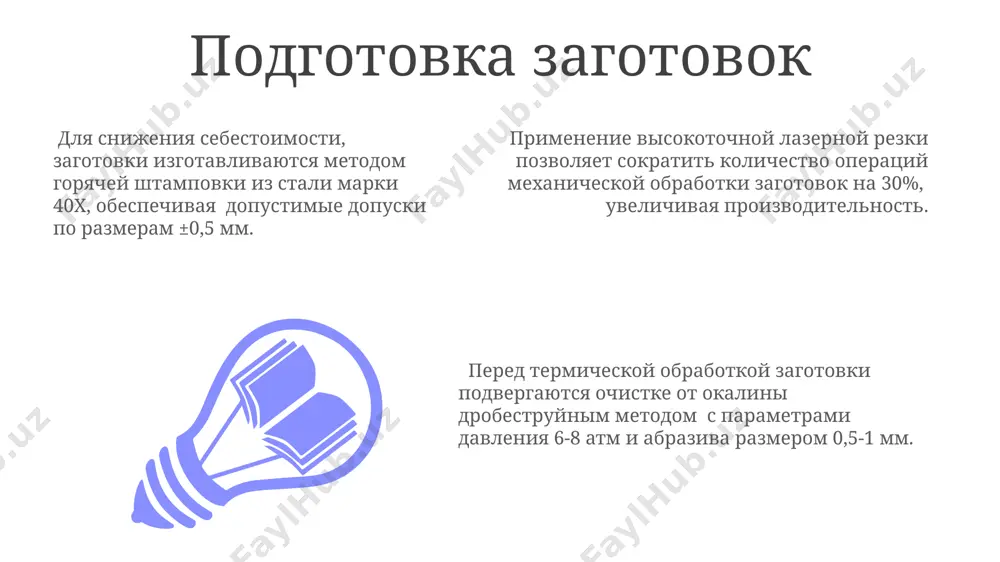

powerpoint presentation razrabotka texnologicheskogo protsessa izgotovleniya detali «shkvoren» ozodbek 01 izgotovlenie detali «kingpin» 02 analiz i optimizatsiya 03 razrabotka texnologicheskogo protsessa plan: podgotovka zagotovok primenenie visokotochnoy lazernoy rezki pozvolyaet sokratit kolichestvo operatsiy mexanicheskoy obrabotki zagotovok na 30%, uvelichivaya proizvoditelnost. dlya snijeniya sebestoimosti, zagotovki izgotavlivayutsya metodom goryachey shtampovki iz stali marki 40x, obespechivaya dopustimie dopuski po razmeram ±0,5 mm. pered termicheskoy obrabotkoy zagotovki podvergayutsya ochistke ot okalini drobestruynim metodom s parametrami davleniya 6-8 atm i abraziva razmerom 0,5-1 mm. analiz sushestvuyushix texnologiy izuchenie sushestvuyushix patentov pokazalo, chto okolo 20% iz nix svyazani s optimizatsiey protsessa termicheskoy obrabotki tsapf dlya povisheniya iznosostoykosti i ustalostnoy prochnosti. sravnenie trex texnologiy – kovki, litya i mexanicheskoy obrabotki – viyavilo, chto kovka obespechivaet nailuchshuyu prochnost na razriv (bolee 800 mpa), no imeet naibolshuyu energoemkost. analiz pokazal, chto dolya braka pri ispolzovanii texnologii kovki sostavlyaet okolo 5%, v to vremya kak lite pod davleniem demonstriruet pokazatel braka …

2 / 20

300 m/min, umenshaya vremya obrabotki i povishaya effektivnost ispolzovaniya oborudovaniya. dlya povisheniya proizvoditelnosti i kachestva poverxnosti primenyaetsya kombinirovannaya obrabotka: frezerovanie + shlifovanie, sokrashaya obshee vremya obrabotki na 15-20%. pri obrabotke tsapfi metodom tocheniya dostigaetsya tochnost razmerov do 0.01 mm, chto kriticheski vajno dlya obespecheniya trebuemix xarakteristik vrasheniya i iznosostoykosti. kontrol kachestva defektoskopicheskiy kontrol metodom ultrazvukovoy defektoskopii viyavlyaet skritie vnutrennie defekti, takie kak treshini ili pori, s veroyatnostyu obnarujeniya bolee 95%. kontrol geometricheskix parametrov tsapfi osushestvlyaetsya s pomoshyu 3d-skanirovaniya s tochnostyu do 0,01 mm, obespechivaya sootvetstvie chertejam i dopuskam na razmeri. proverka tverdosti materiala tsapfi metodom tverdomera rokvella s ispolzovaniem shkali hrc doljna pokazivat znacheniya v diapazone 58-62 hrc, garantiruya neobxodimuyu iznosostoykost. vibor optimalnogo materiala analiz stoimosti i dostupnosti razlichnix materialov, vklyuchaya legirovannie stali i kompoziti, pokazal, chto optimalnim po kriteriyu "tsena-kachestvo" yavlyaetsya stal 35xgsa. vibor stali 40x s predelom tekuchesti ne menee 500 mpa obespechivaet neobxodimuyu prochnost i iznosostoykost tsapfi …

3 / 20

e tolshinoy 25-50 mkm dlya povisheniya iznosostoykosti i korrozionnoy stoykosti, chto kriticheski vajno dlya dlitelnogo sroka slujbi detali. optimizatsiya protsessa vnedrenie avtomatizirovannoy sistemi kontrolya kachestva pozvolilo povisit tochnost obrabotki do ±0.01 mm, sokrativ chislo defektnix detaley do 2%. optimizatsiya protsessa termicheskoy obrabotki pozvolila snizit brak na 15% i sokratit vremya tsikla na 20 minut za schyot perexoda na bolee effektivniy rejim zakalki. modelirovanie metodom konechnix elementov (mke) pozvolilo optimizirovat geometriyu tsapfi, uvelichiv eyo prochnost na 8% pri snijenii massi na 5%. razrabotka texnicheskogo zadaniya texnicheskoe zadanie doljno soderjat raschet materialnix zatrat s uchetom stoimosti zagotovok iz stali marki 40x, a takje normativov na rejushiy instrument. texnicheskoe zadanie doljno vklyuchat 3d-model detali «kingpin» s dopuskom ne bolee ±0.05 mm, a takje ukazanie na trebuemiy klass tochnosti obrabotki poverxnosti ra 0.8. v tz neobxodimo opredelit ne menee 5 variantov texnologicheskix protsessov izgotovleniya, s ukazaniem predpolagaemoy proizvoditelnosti ne menee 1000 sht./mes. dlya kajdogo. …

4 / 20

osleduyushaya optimizatsiya protsessa. dlya obespecheniya trebuemoy sheroxovatosti poverxnosti ra 0,8 mkm, bilo primeneno elektroximicheskoe polirovanie posle mexanicheskoy obrabotki, sokrativshee vremya obrabotki na 15%. v ramkax texnologicheskogo protsessa bili issledovani 5 razlichnix materialov dlya izgotovleniya tsapfi, s posleduyushim viborom stali 40x s nailuchshimi pokazatelyami prochnosti i iznosostoykosti. instrumentalnoe obespechenie 01 02 03 kontrol geometricheskix parametrov tsapfi osushestvlyalsya s pomoshyu koordinatno-izmeritelnoy mashini (kim) s tochnostyu izmereniya do 0,005 mm, obespechivaya sootvetstvie chertejnoy dokumentatsii. primenenie mnogopozitsionnogo instrumentalnogo magazina na obrabativayushem tsentre pozvolilo sokratit vremya obrabotki odnoy detali do 15 minut i povisit proizvoditelnost na 30%. dlya obrabotki tsapfi ispolzovalis visokoskorostnie frezi diametrom 10-20 mm s tverdosplavnimi napaykami, obespechivayushie tochnost razmerov ±0,01 mm i sheroxovatost poverxnosti ra 0,4 mkm. sales 1st qtr 2nd qtr 100 0 sales 1st qtr 2nd qtr 100 0 sales 1st qtr 2nd qtr 100 0 podbor oborudovaniya dlya obrabotki visokoprochnoy stali, iz kotoroy izgotavlivaetsya tsapfa, potrebuetsya tokarniy stanok s …

5 / 20

mentnogo analiza (kea) dlya snijeniya napryajeniy na 15% v oblasti kontsentratorov napryajeniy, povishaya ustalostnuyu prochnost. optimizatsiya geometrii vipolnyaetsya metodom konechno-elementnogo analiza (kea) dlya snijeniya napryajeniy na 15% v oblasti kontsentratorov napryajeniy, povishaya ustalostnuyu prochnost. analiz rezultatov statisticheskiy analiz dannix izmereniy geometricheskix parametrov tsapfi viyavil srednekvadratichnoe otklonenie ne bolee 0,05 mm, chto sootvetstvuet zayavlennim dopuskam i obespechivaet visokuyu tochnost izgotovleniya. ispitaniya na iznosostoykost pokazali resurs raboti tsapfi svishe 10000 tsiklov pri nominalnoy nagruzke, prevosxodyashiy na 20% pokazateli predidushey texnologii, podtverjdaya povishenie nadejnosti. analiz pokazal 15%-noe snijenie braka posle vnedreniya novogo metoda termoobrabotki tsapfi, chto podtverjdaet effektivnost optimizatsii texnologicheskogo protsessa i povishenie kachestva produktsii. ispitaniya i testirovanie testirovanie na iznos s ispolzovaniem metoda suxogo treniya pokazalo koeffitsient treniya 0,15 ± 0,02 posle 10000 tsiklov, podtverjdaya visokuyu iznosostoykost materiala tsapfi. ispitaniya na ustalostnuyu prochnost pokazali, chto sredniy srok slujbi tsapfi sostavlyaet bolee 5000 tsiklov nagrujeniya pri maksimalnoy nagruzke 10 kn, chto previshaet proektnie …
