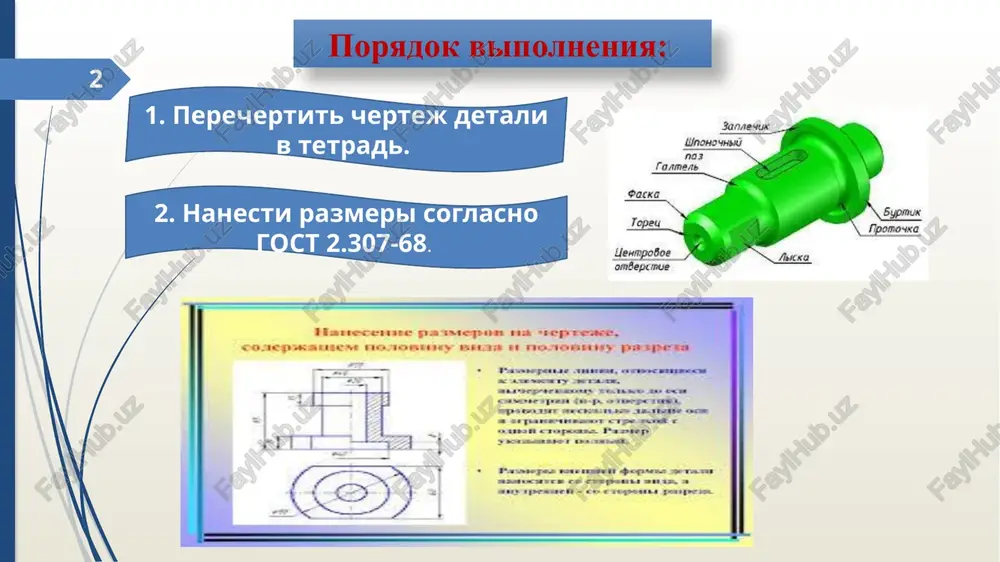

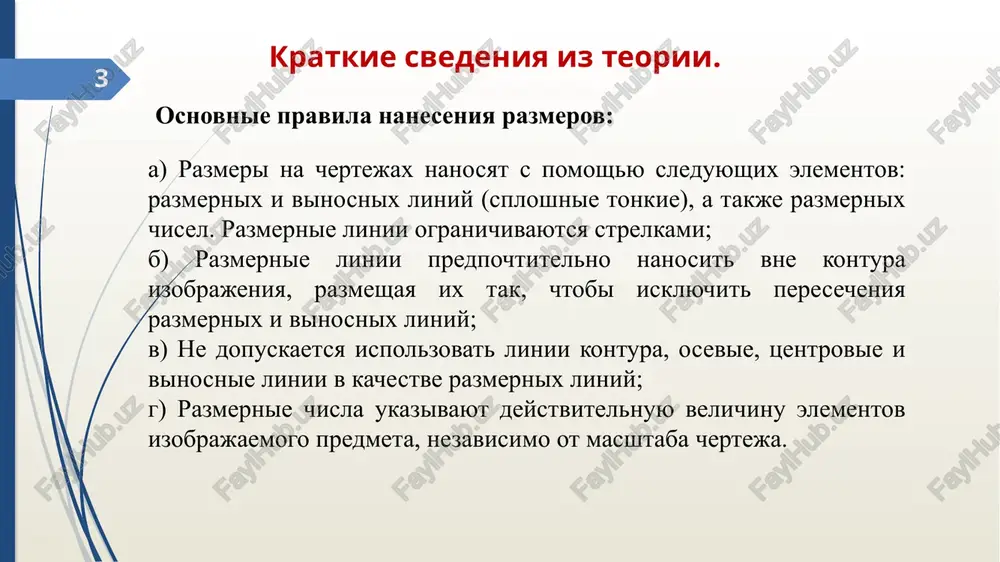

prezentatsiya powerpoint «avtomatizirovannaya texnologiya proizvodstva» prakticheskaya rabota №2 analiz pravilnosti razmerov, nanesennix na chertej detali. 1 tsel raboti: priobretenie prakticheskix navikov prostanovki razmerov na cherteje. isxodnie dannie (zadanie): nanesti razmeri na chertej detali. 2 poryadok vipolneniya: 1. perechertit chertej detali v tetrad. 2. nanesti razmeri soglasno gost 2.307-68. 3 kratkie svedeniya iz teorii. osnovnie pravila naneseniya razmerov: a) razmeri na chertejax nanosyat s pomoshyu sleduyushix elementov: razmernix i vinosnix liniy (sploshnie tonkie), a takje razmernix chisel. razmernie linii ogranichivayutsya strelkami; b) razmernie linii predpochtitelno nanosit vne kontura izobrajeniya, razmeshaya ix tak, chtobi isklyuchit peresecheniya razmernix i vinosnix liniy; v) ne dopuskaetsya ispolzovat linii kontura, osevie, tsentrovie i vinosnie linii v kachestve razmernix liniy; g) razmernie chisla ukazivayut deystvitelnuyu velichinu elementov izobrajaemogo predmeta, nezavisimo ot masshtaba cherteja. nanesenie razmerov i predelnix otkloneniy chtobi ratsionalno nanosit i pravilno chitat razmeri, nujno izuchit nekotorie uslovnosti, ustanovlennie gost 2.307-68. lineynie razmeri i ix predelnie …

2 / 13

zdeliya. razmernie i vinosnie linii sleduet vipolnyat sploshnimi tonkimi liniyami. razmernie linii ogranicheni strelkami. velichina strelok vibiraetsya v zavisimosti ot tolshini s linii vidimogo kontura predmeta i doljna bit priblizitelno odinakova dlya vsex razmernix liniy cherteja (risunok1). risunok 1 - struktura razmera pri nanesenii razmera pryamolineynogo otrezka razmernuyu liniyu provodyat parallelno etomu otrezku, a vinosnie linii - perpendikulyarno razmeram. razmer strelok doljen sootvetstvovat izobrajeniyu na risunke 2. risunok 2 - izobrajenie strelok razmernix liniy pri nanesenii razmerov detaley, podobnix izobrajeniyu na risunke 3, razmernie linii sleduet provodit v radiusnom napravlenii, a vinosnie - po dugam okrujnostey. risunok 3 - primeri prostanovki razmerov strelki, ogranichivayushie razmernie linii doljni upiratsya ostriem v sootvetstvuyushie linii kontura, ili vinosnie, ili osevie linii. vinosnie linii doljni vixodit za kontsi razmernix strelok na 1...5 mm. minimalnoe rasstoyanie mejdu parallelnimi razmernimi liniyami doljno bit 7 mm, a mejdu razmernoy i liniey kontura - 10 mm i vibrani …

3 / 13

ovoditsya razmernaya liniya? 4. kakoe rasstoyanie doljno bit mejdu parallelnimi razmernimi liniyami? 5. na kakoe rasstoyanie doljni vixodit vinosnie linii za kontsi strelok razmernix liniy? spasibo za vnimanie! image1.jpg image2.jpeg image3.jpeg image4.jpeg image5.png image6.jpeg image7.jpeg image8.jpeg image9.png image10.png image11.jpeg bepxxee otkachehae showehie pasmepd ae hakhog _otkaghehne ore 60% crpeaka posmedhast aves behochor amhae bapuanm xx /ipoxnagkka senn ae @)). ass = /docprops/thumbnail.jpeg
