1 / 9

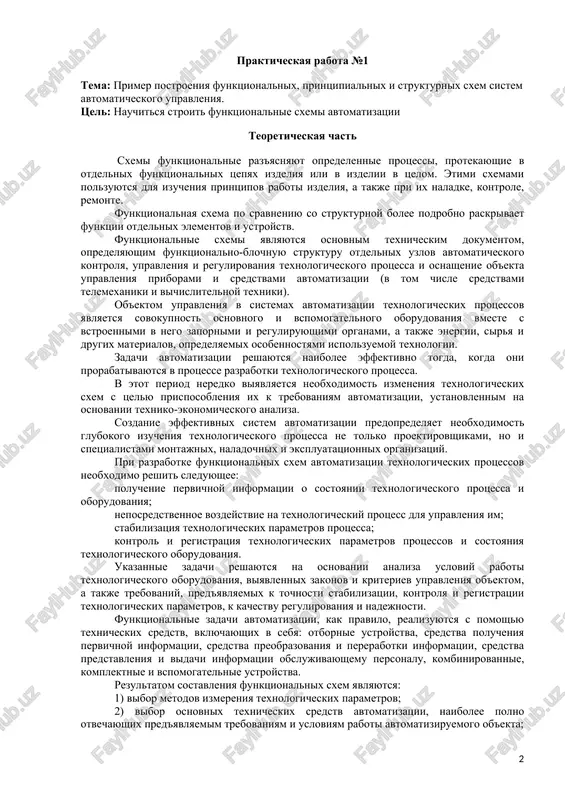

prakticheskaya rabota №1 tema: primer postroeniya funktsionalnix, printsipialnix i strukturnix sxem sistem avtomaticheskogo upravleniya. tsel: nauchitsya stroit funktsionalnie sxemi avtomatizatsii teoreticheskaya chast sxemi funktsionalnie raz'yasnyayut opredelennie protsessi, protekayushie v otdelnix funktsionalnix tsepyax izdeliya ili v izdelii v tselom. etimi sxemami polzuyutsya dlya izucheniya printsipov raboti izdeliya, a takje pri ix naladke, kontrole, remonte. funktsionalnaya sxema po sravneniyu so strukturnoy bolee podrobno raskrivaet funktsii otdelnix elementov i ustroystv. funktsionalnie sxemi yavlyayutsya osnovnim texnicheskim dokumentom, opredelyayushim funktsionalno-blochnuyu strukturu otdelnix uzlov avtomaticheskogo kontrolya, upravleniya i regulirovaniya texnologicheskogo protsessa i osnashenie ob'ekta upravleniya priborami i sredstvami avtomatizatsii (v tom chisle sredstvami telemexaniki i vichislitelnoy texniki). ob'ektom upravleniya v sistemax avtomatizatsii texnologicheskix protsessov yavlyaetsya sovokupnost osnovnogo i vspomogatelnogo oborudovaniya vmeste s vstroennimi v nego zapornimi i reguliruyushimi organami, a takje energii, sirya i drugix materialov, opredelyaemix osobennostyami ispolzuemoy texnologii. zadachi avtomatizatsii reshayutsya naibolee effektivno togda, kogda oni prorabativayutsya v protsesse razrabotki texnologicheskogo protsessa. v etot …

2 / 9

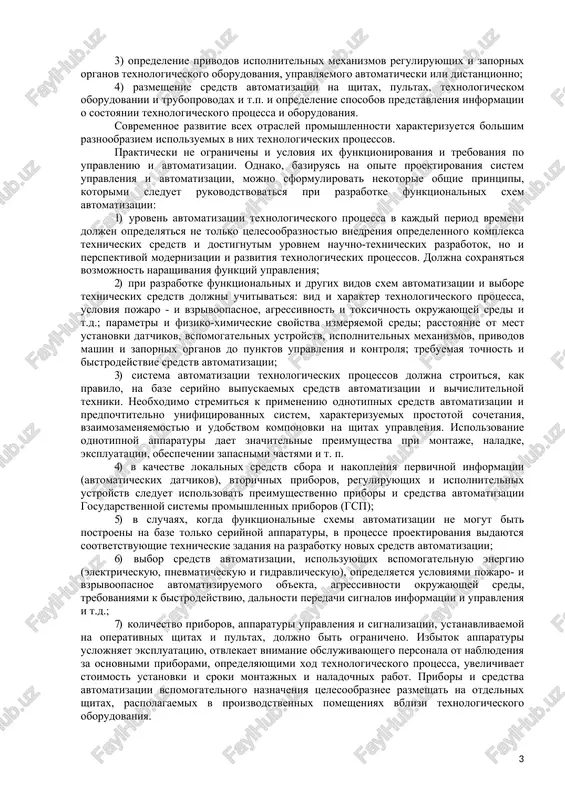

i oborudovaniya; neposredstvennoe vozdeystvie na texnologicheskiy protsess dlya upravleniya im; stabilizatsiya texnologicheskix parametrov protsessa; kontrol i registratsiya texnologicheskix parametrov protsessov i sostoyaniya texnologicheskogo oborudovaniya. ukazannie zadachi reshayutsya na osnovanii analiza usloviy raboti texnologicheskogo oborudovaniya, viyavlennix zakonov i kriteriev upravleniya ob'ektom, a takje trebovaniy, pred'yavlyaemix k tochnosti stabilizatsii, kontrolya i registratsii texnologicheskix parametrov, k kachestvu regulirovaniya i nadejnosti. funktsionalnie zadachi avtomatizatsii, kak pravilo, realizuyutsya s pomoshyu texnicheskix sredstv, vklyuchayushix v sebya: otbornie ustroystva, sredstva polucheniya pervichnoy informatsii, sredstva preobrazovaniya i pererabotki informatsii, sredstva predstavleniya i vidachi informatsii obslujivayushemu personalu, kombinirovannie, komplektnie i vspomogatelnie ustroystva. rezultatom sostavleniya funktsionalnix sxem yavlyayutsya: 1) vibor metodov izmereniya texnologicheskix parametrov; 2) vibor osnovnix texnicheskix sredstv avtomatizatsii, naibolee polno otvechayushix pred'yavlyaemim trebovaniyam i usloviyam raboti avtomatiziruemogo ob'ekta; ( 5 ) 3) opredelenie privodov ispolnitelnix mexanizmov reguliruyushix i zapornix organov texnologicheskogo oborudovaniya, upravlyaemogo avtomaticheski ili distantsionno; 4) razmeshenie sredstv avtomatizatsii na shitax, pultax, texnologicheskom oborudovanii i truboprovodax i …

3 / 9

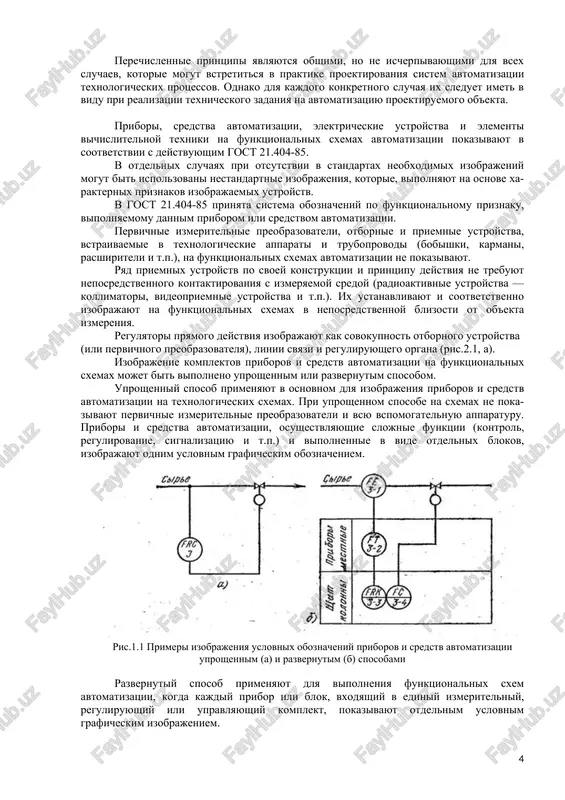

ovodstvovatsya pri razrabotke funktsionalnix sxem avtomatizatsii: 1) uroven avtomatizatsii texnologicheskogo protsessa v kajdiy period vremeni doljen opredelyatsya ne tolko tselesoobraznostyu vnedreniya opredelennogo kompleksa texnicheskix sredstv i dostignutim urovnem nauchno-texnicheskix razrabotok, no i perspektivoy modernizatsii i razvitiya texnologicheskix protsessov. doljna soxranyatsya vozmojnost narashivaniya funktsiy upravleniya; 2) pri razrabotke funktsionalnix i drugix vidov sxem avtomatizatsii i vibore texnicheskix sredstv doljni uchitivatsya: vid i xarakter texnologicheskogo protsessa, usloviya pojaro - i vzrivoopasnoe, agressivnost i toksichnost okrujayushey sredi i t.d.; parametri i fiziko-ximicheskie svoystva izmeryaemoy sredi; rasstoyanie ot mest ustanovki datchikov, vspomogatelnix ustroystv, ispolnitelnix mexanizmov, privodov mashin i zapornix organov do punktov upravleniya i kontrolya; trebuemaya tochnost i bistrodeystvie sredstv avtomatizatsii; 3) sistema avtomatizatsii texnologicheskix protsessov doljna stroitsya, kak pravilo, na baze seriyno vipuskaemix sredstv avtomatizatsii i vichislitelnoy texniki. neobxodimo stremitsya k primeneniyu odnotipnix sredstv avtomatizatsii i predpochtitelno unifitsirovannix sistem, xarakterizuemix prostotoy sochetaniya, vzaimozamenyaemostyu i udobstvom komponovki na shitax upravleniya. ispolzovanie odnotipnoy apparaturi daet …

4 / 9

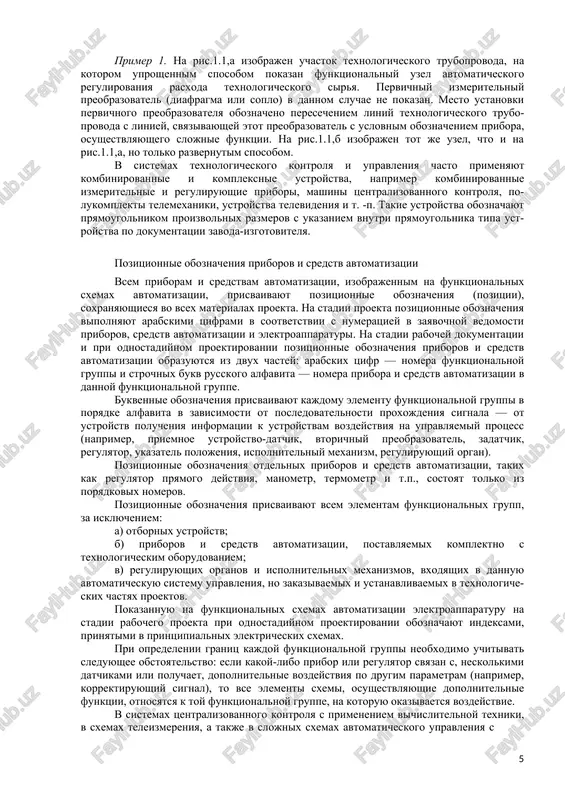

tku novix sredstv avtomatizatsii; 6) vibor sredstv avtomatizatsii, ispolzuyushix vspomogatelnuyu energiyu (elektricheskuyu, pnevmaticheskuyu i gidravlicheskuyu), opredelyaetsya usloviyami pojaro- i vzrivoopasnoe avtomatiziruemogo ob'ekta, agressivnosti okrujayushey sredi, trebovaniyami k bistrodeystviyu, dalnosti peredachi signalov informatsii i upravleniya i t.d.; 7) kolichestvo priborov, apparaturi upravleniya i signalizatsii, ustanavlivaemoy na operativnix shitax i pultax, doljno bit ogranicheno. izbitok apparaturi uslojnyaet ekspluatatsiyu, otvlekaet vnimanie obslujivayushego personala ot nablyudeniya za osnovnimi priborami, opredelyayushimi xod texnologicheskogo protsessa, uvelichivaet stoimost ustanovki i sroki montajnix i naladochnix rabot. pribori i sredstva avtomatizatsii vspomogatelnogo naznacheniya tselesoobraznee razmeshat na otdelnix shitax, raspolagaemix v proizvodstvennix pomesheniyax vblizi texnologicheskogo oborudovaniya. perechislennie printsipi yavlyayutsya obshimi, no ne ischerpivayushimi dlya vsex sluchaev, kotorie mogut vstretitsya v praktike proektirovaniya sistem avtomatizatsii texnologicheskix protsessov. odnako dlya kajdogo konkretnogo sluchaya ix sleduet imet v vidu pri realizatsii texnicheskogo zadaniya na avtomatizatsiyu proektiruemogo ob'ekta. pribori, sredstva avtomatizatsii, elektricheskie ustroystva i elementi vichislitelnoy texniki na funktsionalnix sxemax avtomatizatsii pokazivayut v sootvetstvii …

5 / 9

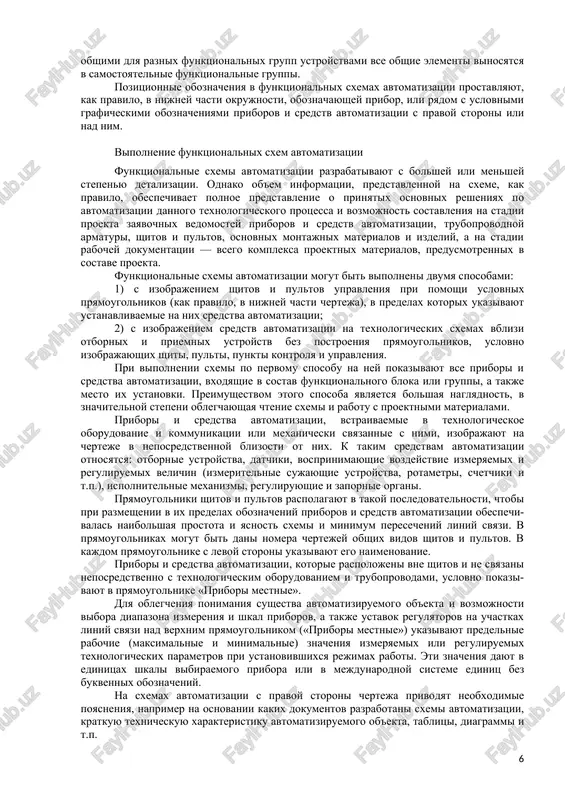

unktsionalnix sxemax avtomatizatsii ne pokazivayut. ryad priemnix ustroystv po svoey konstruktsii i printsipu deystviya ne trebuyut neposredstvennogo kontaktirovaniya s izmeryaemoy sredoy (radioaktivnie ustroystva — kollimatori, videopriemnie ustroystva i t.p.). ix ustanavlivayut i sootvetstvenno izobrajayut na funktsionalnix sxemax v neposredstvennoy blizosti ot ob'ekta izmereniya. regulyatori pryamogo deystviya izobrajayut kak sovokupnost otbornogo ustroystva (ili pervichnogo preobrazovatelya), linii svyazi i reguliruyushego organa (ris.2.1, a). izobrajenie komplektov priborov i sredstv avtomatizatsii na funktsionalnix sxemax mojet bit vipolneno uproshennim ili razvernutim sposobom. uproshenniy sposob primenyayut v osnovnom dlya izobrajeniya priborov i sredstv avtomatizatsii na texnologicheskix sxemax. pri uproshennom sposobe na sxemax ne poka- zivayut pervichnie izmeritelnie preobrazovateli i vsyu vspomogatelnuyu apparaturu. pribori i sredstva avtomatizatsii, osushestvlyayushie slojnie funktsii (kontrol, regulirovanie, signalizatsiyu i t.p.) i vipolnennie v vide otdelnix blokov, izobrajayut odnim uslovnim graficheskim oboznacheniem. ris.1.1 primeri izobrajeniya uslovnix oboznacheniy priborov i sredstv avtomatizatsii uproshennim (a) i razvernutim (b) sposobami razvernutiy sposob primenyayut dlya vipolneniya funktsionalnix …
